激光 CO2 PWM 连接 #1543

查尔斯马特

你好！

谁能帮我？

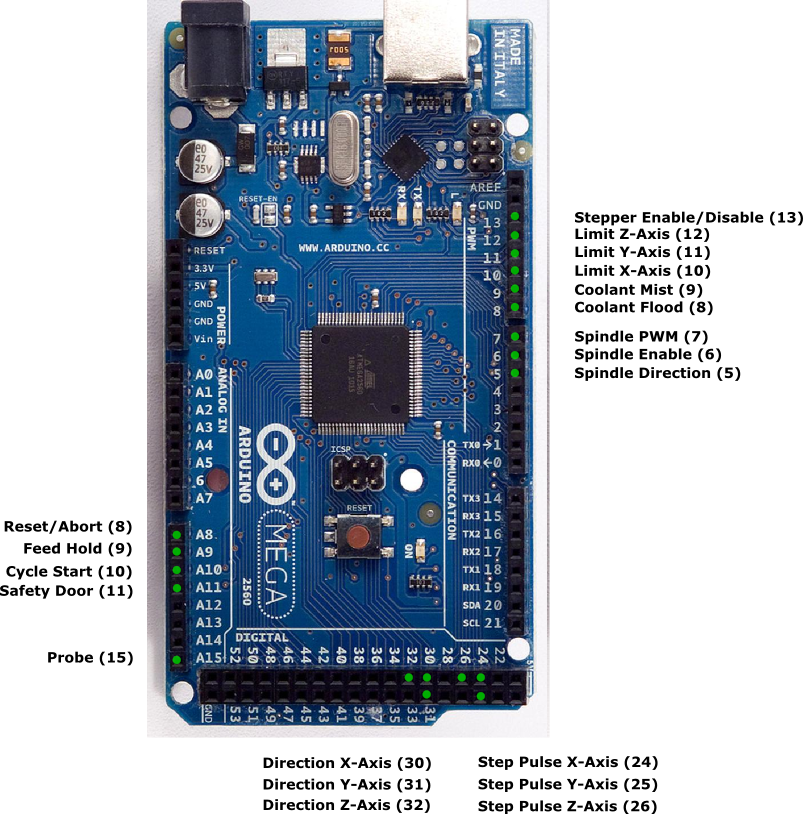

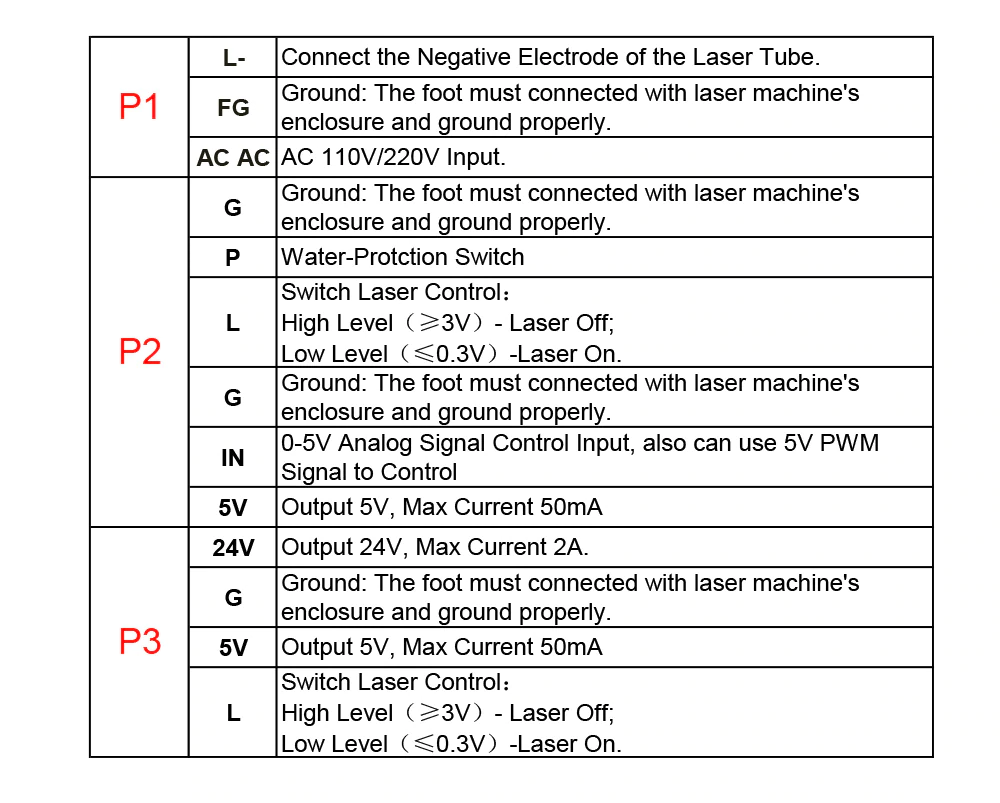

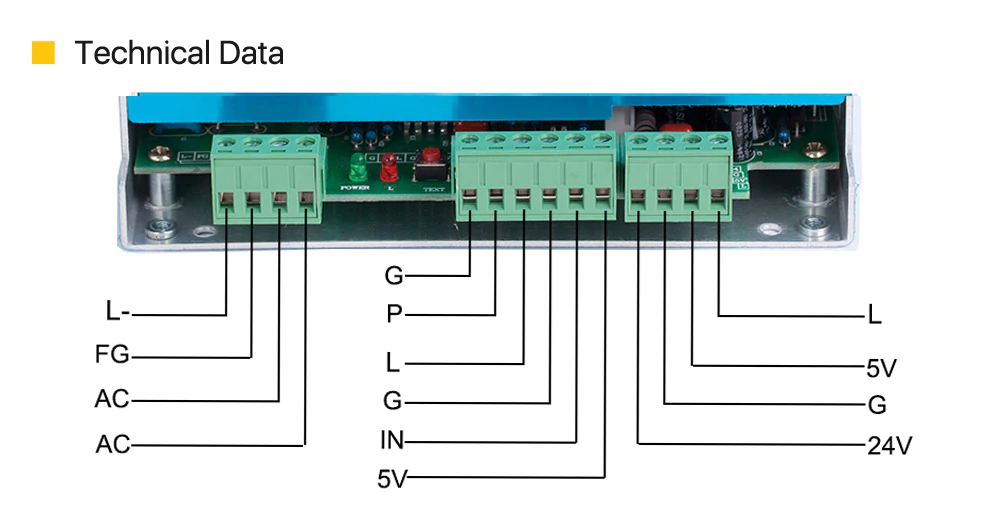

我有一个具有这种连接和特性的 40w 激光管电源，我用一个没有斜坡或 cnc 屏蔽的 arduino mega 2560 进行了连接，我使用的软件是 LaserWeb，nema 电机正在工作，我的问题是 PWM，这个东西不工作，当我脉冲“激光测试”按钮时没有任何反应，我将我的连接建立在这张图片上

我再说一遍，所有轴都在工作，我在这个项目中使用的 GRBL 版本是 1.1，唯一的问题是激光控制或 pwm。

请帮帮我！：C

亚历杭德罗马蒂亚斯德里弗兰

我也有同样的问题。激光器的电源始终打开，PWM 控制不会关闭电源。

请帮忙！谢谢你。

查尔斯马特

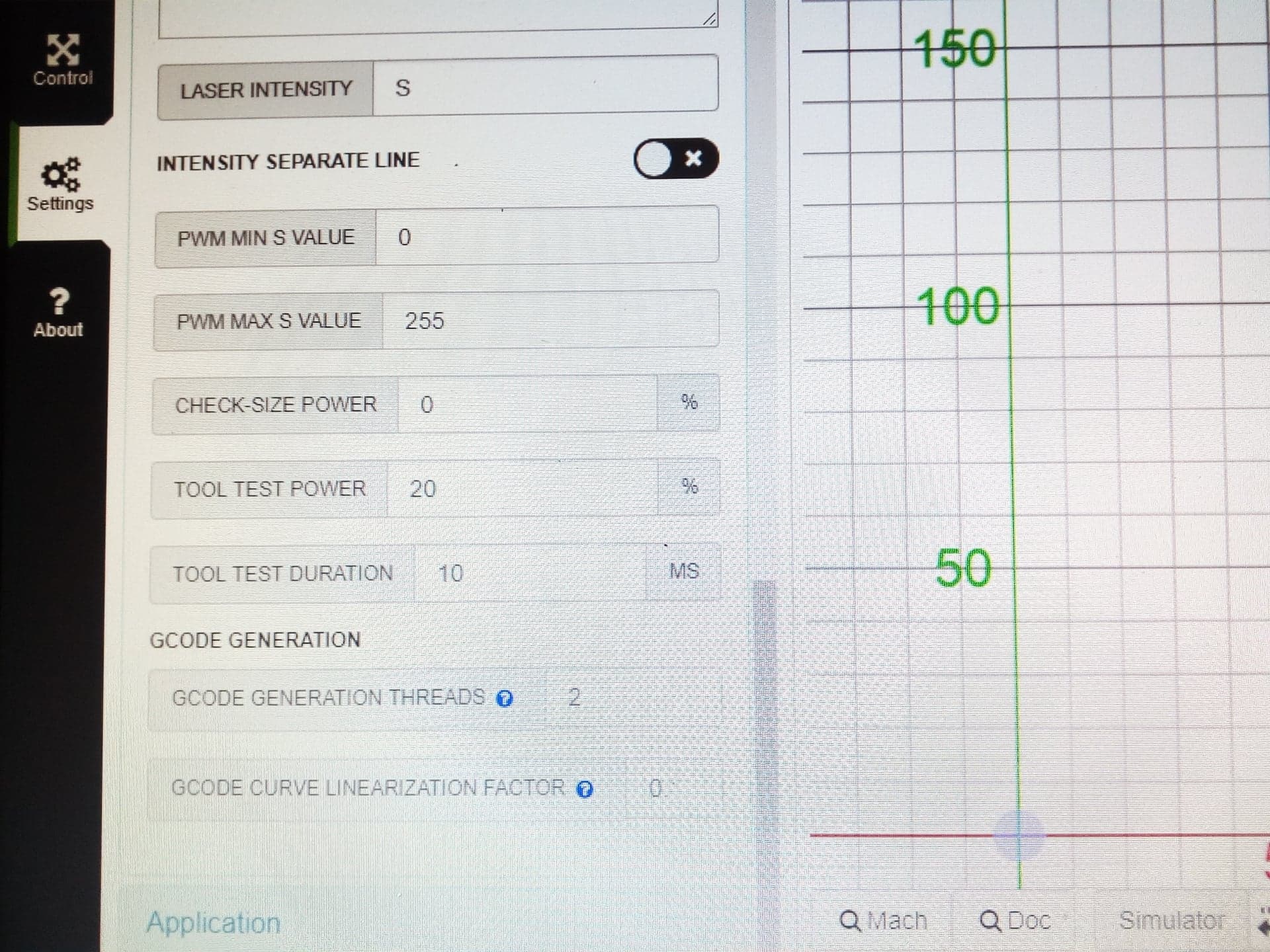

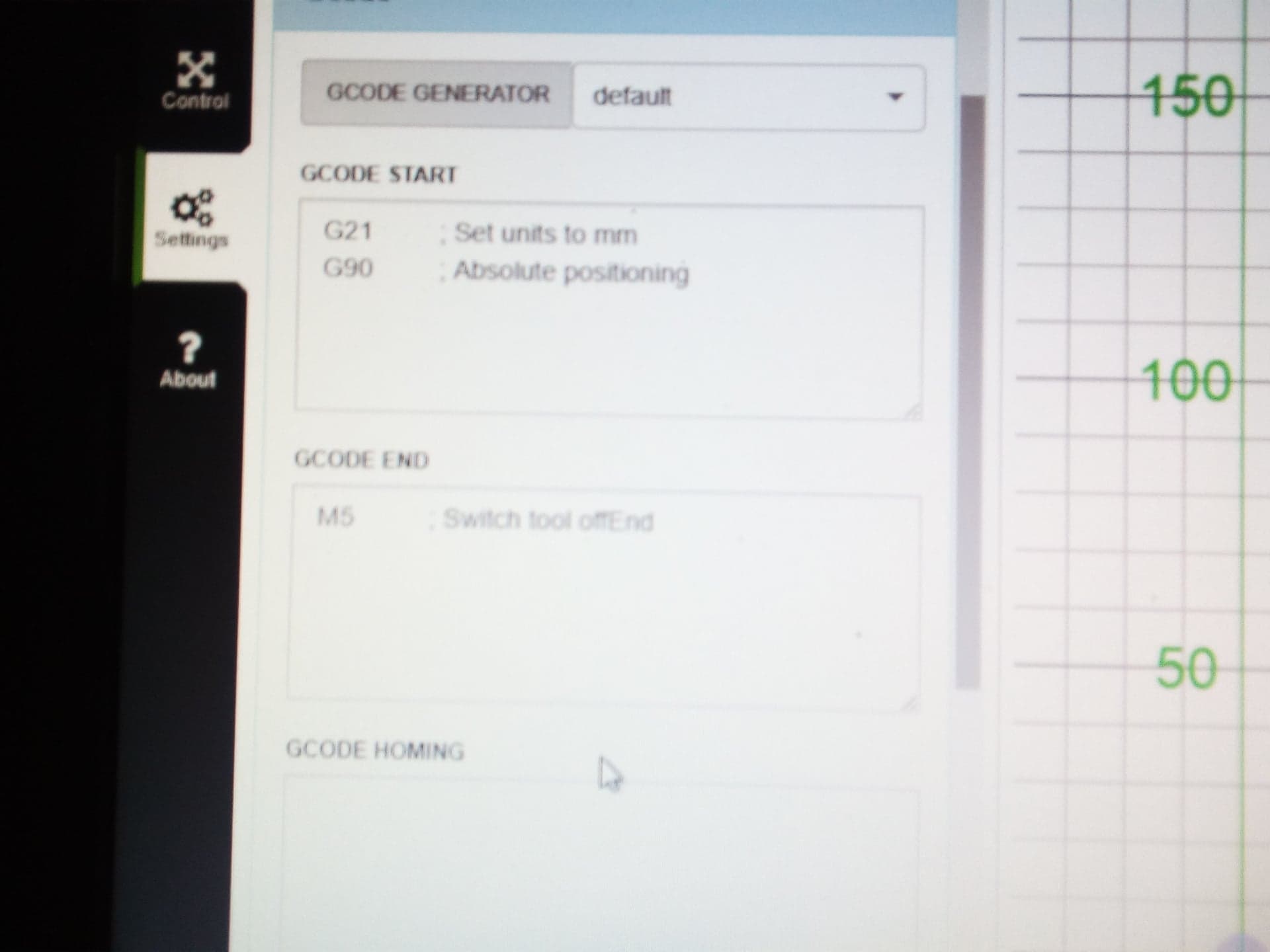

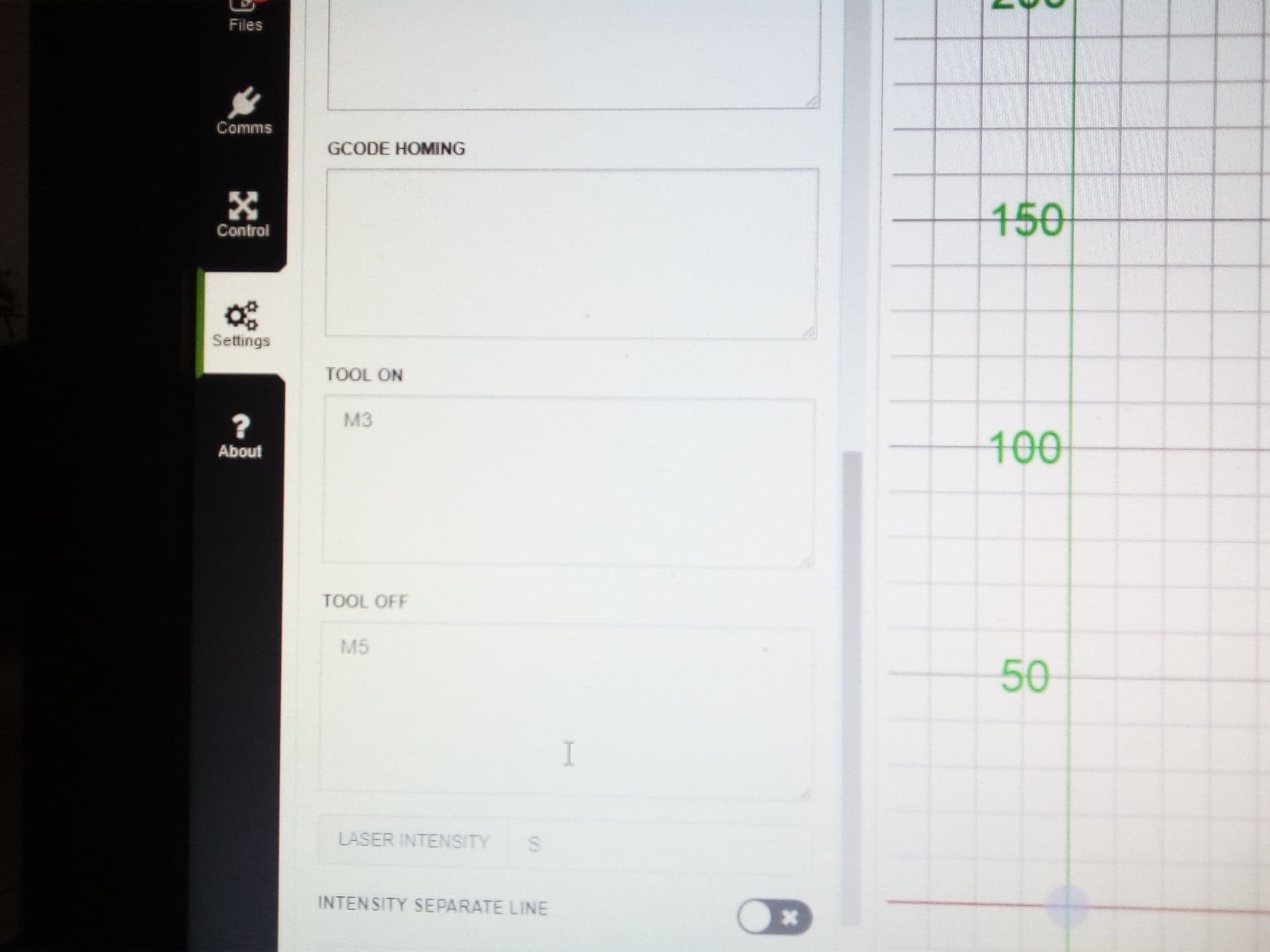

我解决了这个问题，你已经更改了 grbl 配置中的参数 32，并在软件中使用图像的参数创建下一个配置

保存并上传设置，更多细节在这里：

https://www.youtube.com/watch?v=oXHmOdObTvw&t=75s

hkuwabara3

激光功率可设置为 $32=1 $30=1000

LaserGRBL 配置
M4 激光开启
M5 激光关闭
S：0 到 1000

在 cpu_map.h 中，输入

  // Prescaled, 8-bit Fast PWM mode.
  #define SPINDLE_TCCRA_INIT_MASK ((1<<WGM20) | (1<<WGM21)) // Configures fast PWM mode.
  // #define SPINDLE_TCCRB_INIT_MASK (1<<CS20) // Disable prescaler -> 62.5kHz
  #define SPINDLE_TCCRB_INIT_MASK (1<<CS21) // 1/8 prescaler -> 7.8kHz (Used in v0.9)
  // #define SPINDLE_TCCRB_INIT_MASK ((1<<CS21) | (1<<CS20)) // 1/32 prescaler -> 1.96kHz
  //#define SPINDLE_TCCRB_INIT_MASK (1<<CS22) // 1/64 prescaler -> 0.98kHz (J-tech laser)

如果将 pwm 设置为 1/8 分度，您可能会得到漂亮的灰度雕刻。
