设置两个自定义按钮 #370

推推 grbl 1年前 (2023-01-25) 92次浏览
关闭
brucect 打开了这个问题 2018 年 5 月 30 日 · 13条评论
关闭

设置两个自定义按钮#370

brucect 打开了这个问题 2018 年 5 月 30 日 · 13条评论

注释

设置两个自定义按钮 #370

arkypita,我想放置两个自定义按钮,一个激光打开,一个激光关闭。用于聚焦激光。这是我输入的内容,但 M3 出现错误,M5 正常。

M3
G01 S100“未定义进给率”

M5
G00 S0

我是不是忘记了什么或者什么
谢谢

设置两个自定义按钮 #370
斯图尔特B4 评论了 2018 年 5 月 30 日

我用这个:

激光开启。
$32=0
M3 S10

激光关闭。
$32=1
M5

显然,S 值可以是您选择的任何值,最大为 255。

设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 5 月 30 日 通过电子邮件
设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 5 月 30 日 通过电子邮件
设置两个自定义按钮 #370
所有者

未定义的进给率意味着您应该在任何 G1 之前设置 F 值

设置两个自定义按钮 #370
所有者

G1 表示“移动激光”,因此需要速度。为什么要使用移动命令进行对焦?

设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 5 月 30 日 通过电子邮件
设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 6 月 1 日 通过电子邮件
设置两个自定义按钮 #370
斯图尔特B4 评论了 2018 年 6 月 1 日

跑了是什么意思。

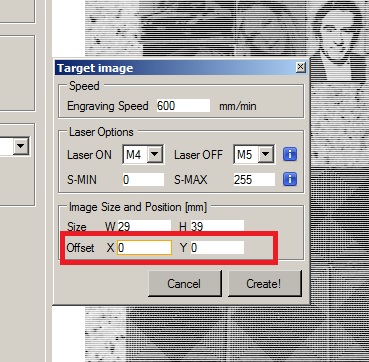

如果您加载图像并准备将其刻录,您应该设置从激光原位到工件起点的任何偏移量。
所以如果你的激光是@ X0 , Y0 (通常是左下角)并且你的工件位于 X20 , Y20 远离 X0 , Y0 那么你应该将偏移量设置为 X20 , Y20 并且激光应该移动到那里作为燃点的起点。
设置两个自定义按钮 #370

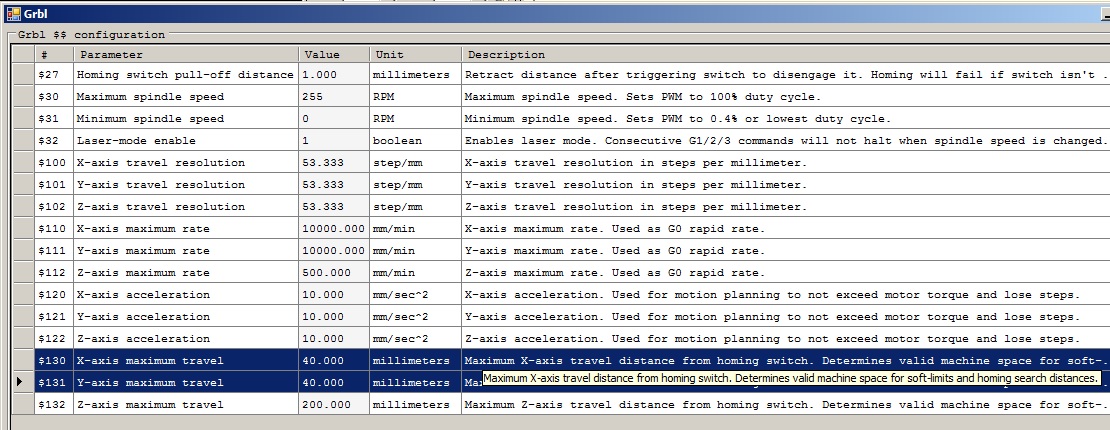

可能与 GRBL 设置中的 $130 和 $131 有关。
设置两个自定义按钮 #370

设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 6 月 1 日 通过电子邮件
设置两个自定义按钮 #370

好的,没问题。
还有一件事要提。
我假设您的电机每毫米步数设置正确。

您可以通过启动 LaserGRBL 并单击“连接”来进行检查。

确保激光器处于原位。
然后左键单击 LaserGRBL 主窗口左下方的向上和向下小滑块一次(右侧的那个)。
然后使用键盘上的向上或向下箭头/光标键向上或向下移动滑块以将滑块设置为 30。

然后左键单击 House 图标旁边 LaserGRBL 上的右箭头一次,X 轴应移动 30 mm。
拿一把尺子,实际测量轴从原点位置移动了多远。
如果它是 30 毫米,那么你就可以了。
然后对 Y 轴执行相同的操作,如果它移动 30 毫米就可以了。
如果轴移动多于或少于 30 毫米,那么您需要在 GRBL 设置中编辑每毫米步数中的值。

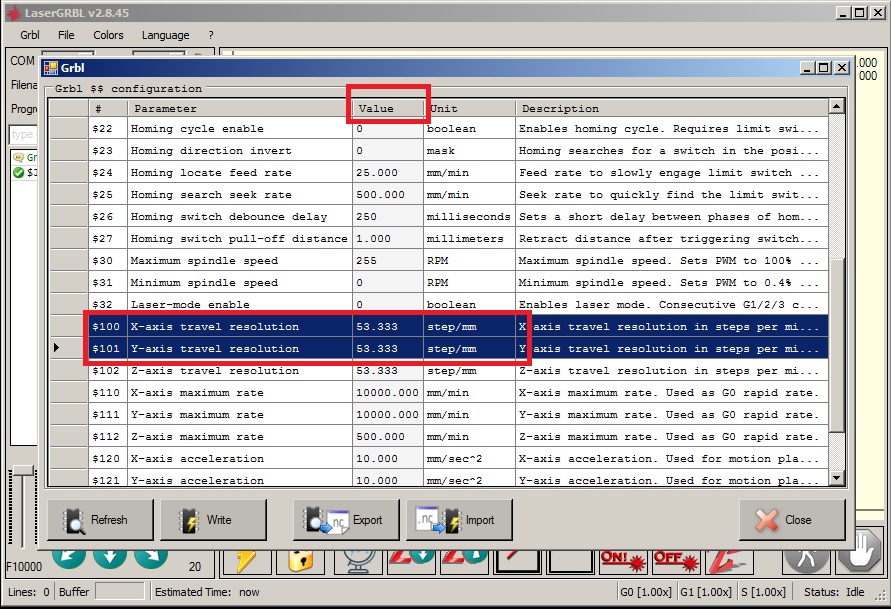

如果您确实需要更改值,只需单击 LaserGrbl 主窗口左上方的 Grbl 菜单,单击 Grbl 配置,您应该会看到这样的窗口。

设置两个自定义按钮 #370

不过,您的设置将与我的不同。
将鼠标移至值列并单击/双击以选择 X ($100) 或 Y ($101) 行。
然后您可以更改 Steps/mm 的值。如果您更改了第一个,请按 Enter 移动到下一个。

编辑值后,单击底部的写入按钮,然后单击关闭。
这些设置将永远保存到 GRBL 中,直到您再次更改它们。
可能需要尝试几次才能使它们恰到好处,只需重复该过程,直到您告诉它实际移动 30 毫米为止。

设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 6 月 2 日 通过电子邮件
设置两个自定义按钮 #370

没关系,他们可能很好。
但是,如果您认为它们有时可能移动得太远或不够远,您可以使用我之前发布的方法检查它们。

告诉轴移动一定量,然后测量移动,并在必要时调整设置。

设置两个自定义按钮 #370
作者
布鲁塞尔 评论了 2018 年 6 月 3 日 通过电子邮件
