Alive44 开启了这个问题 2018 年 6 月 26 日 · 14条评论
关闭

你好,朋友#386

Alive44 开启了这个问题 2018 年 6 月 26 日 · 14条评论

注释

你好,朋友 #386

我使用 Arduino Uno 和 sns shield with laser 1 w TTL 我将激光信号与 spe En 引脚连接到 cnc shield 并设置图像的格式类似于视频,但它无法正常工作。

以真诚的谦虚帮助所有人
_

你好,朋友 #386

嗨,Alive44。
能不能说清楚一点,有点难懂。
我了解到您有一台带 TTL 的 1 瓦激光器。

您的 CNC 防护罩是什么牌子的?它是什么版本号。
“图像的格式类似于视频,但无法正常工作”是什么意思?
您的意思是您的设置与您在 youtube 上的视频中看到的相同吗?如果是,您可以发布视频的链接,以便我看一下并更好地理解问题。

另外,哪个版本的 GRBL 加载到 Arduino 中?

谢谢。

你好,朋友 #386
作者

嗨,StuartB4
,谢谢你的时间
,CNC 屏蔽是 V3
是的,设置与 youtube 上的视频相同,
Grbl 是 0.9
,但问题仍然存在

你好,朋友 #386

我想你的意思是 Protoneer V3 Shield。
你应该做的是将 GRBL 从 0.9 更新到 1.1

然后当你完成后,你必须去 Arduino Libraries 文件夹并找到一个名为 config.h 的文件
它应该在 C:\Users*your user name*\Documents\Arduino\libraries\grbl
你可以编辑那个文件来自此处的名为 Notpad ++ 的免费程序:
https ://notepad-plus-plus.org/download/v7.5.8.html

您必须在 config.h 文件中找到第 339 行,它应该如下所示:
#define VARIABLE_SPINDLE // 默认启用。评论禁用。

确保“#”前面没有//,如果有,请将其删除并单击“文件”菜单,然后单击“保存”。
如果没有任何内容 // 则只需关闭文件而不更改任何内容。

然后,如果您确实必须删除//,那么您将不得不重新编译 GRBL 1.1 并将其重新上传到 Arduino 以使其生效。如果您不必编辑该文件,那很好,它就这样很好。

然后来自激光器的 TTL 线连接到 Z+ 引脚和 Shield 上的接地引脚。

对于 3 线激光器:
红色应该是 + 电压电源来为激光器供电(如果你有 12+ 伏电源,这通常可以连接到屏蔽上的 + 电源连接器),黑色应该是接地和黄色或者无论它是什么颜色,它都会在 Shield 上转到 Z+,它也可以转到 Z-,因为它们都连接在一起。

对于 2 线激光器:
如果激光器有 2 条 TTL 线和 2 条电源线,TTL 线仍连接到 Z+ 或 Z- 和地。
1 黑色接地,另一根电线的颜色取决于您使用的激光器品牌,通常是黄色,但有时是蓝色或白色。

还有其他事情要做,但现在这应该足够了。
希望能帮助到你。

你好,朋友 #386
作者

亲爱的,谢谢你的时间。但问题仍然是我的激光器是 TTL 放不与 PWM 一起工作它的火 evry think in picture

你好,朋友 #386
作者

我在第 339 行找到了这个((// 和计划程序块。每个段都是一组以恒定速度执行的步骤)

你好,朋友 #386
斯图尔特B4 评论了 2018 年 8 月 16 日

行。
您是否将 GRBL 更新到 1.1 版

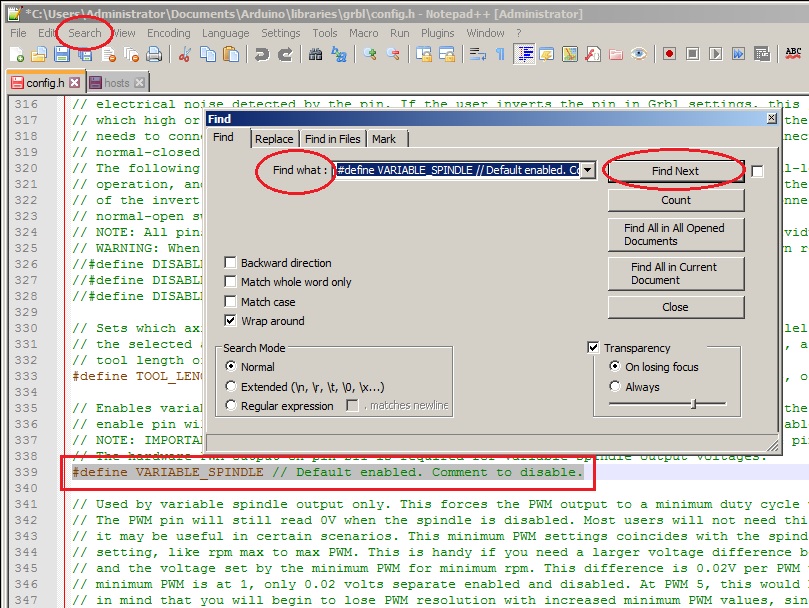

如果您使用的是 Notepad++,请复制以下文本行:

#define VARIABLE_SPINDLE // 默认启用。评论禁用。

打开 Notepad++ 并再次打开 config.h。
单击顶部的“搜索”菜单或按 CTRL+F。
然后单击“查找”并将复制的文本粘贴到“查找内容:”框中,然后单击“查找下一个”按钮。

这应该将您带到 config.h 文件中的正确位置。
如果#define 前面有2 个//,只需删除它们并单击“文件”菜单上的“保存”以保存config.h 文件。
你好,朋友 #386

如果您确实必须删除//,那么您将不得不重新编译 GRBL 1.1 并将其重新上传到 Arduino 以使其生效。
如果您不必编辑该文件,那很好,它就这样很好。

你好,朋友 #386
斯图尔特B4 评论了 2018 年 8 月 16 日

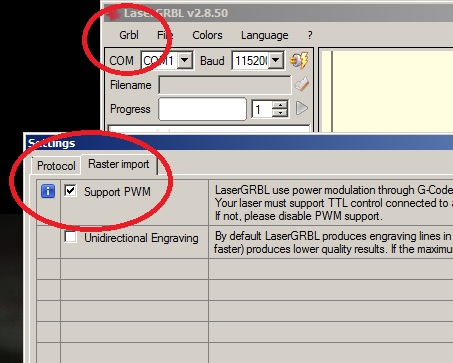

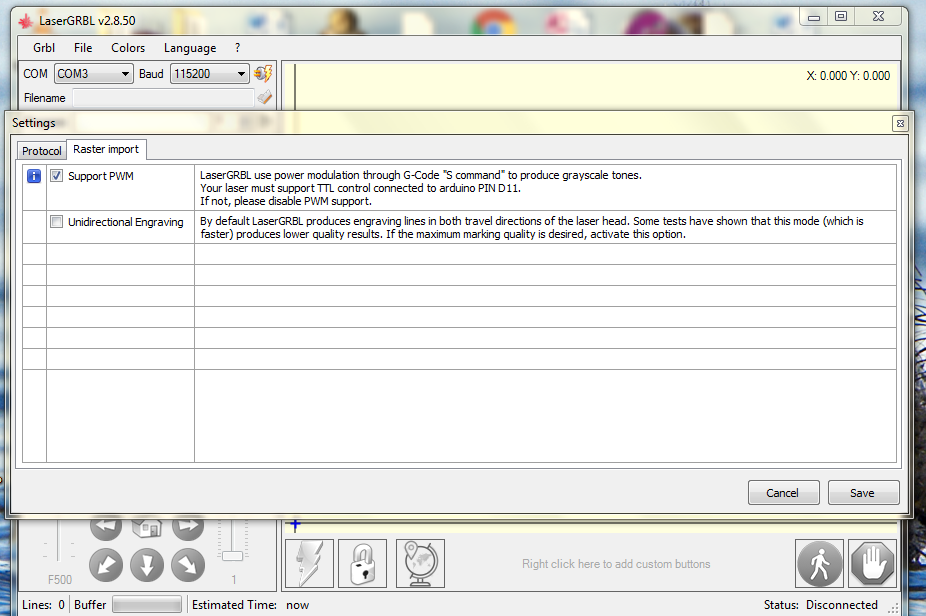

只是想知道您是否在 LaserGRBL 中启用了 PWM 模式。
如果您不确定,请转到 Grbl 菜单,然后转到设置。

你好,朋友 #386

你好,朋友 #386
作者

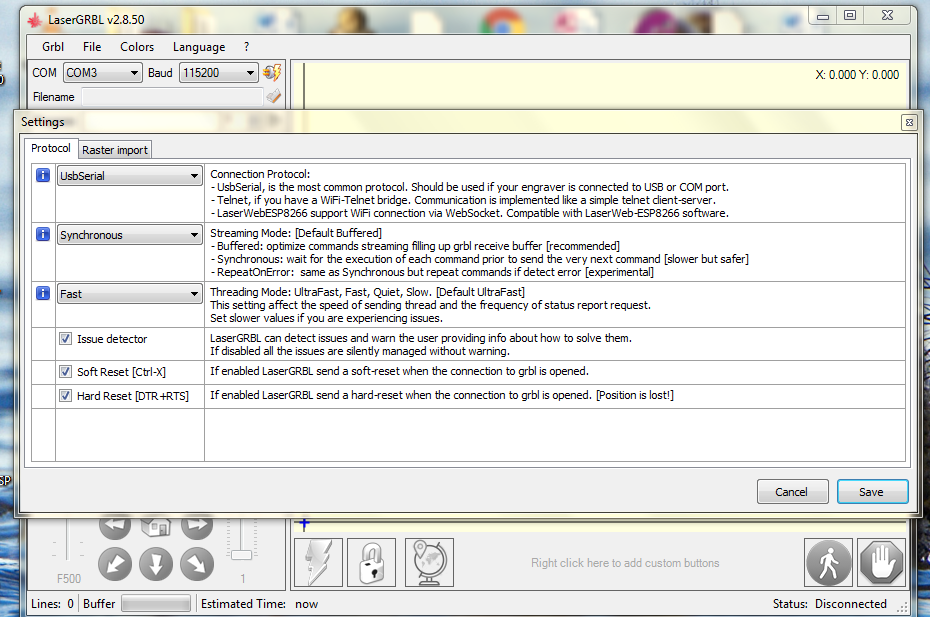

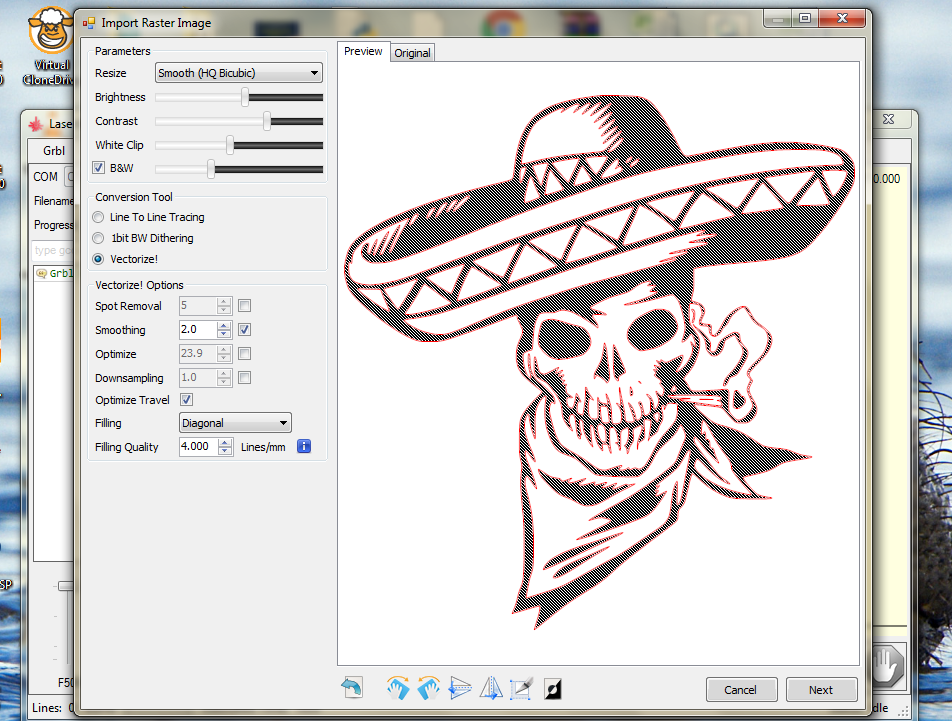

谢谢你的好意我的朋友这张照片是我的环境
你好,朋友 #386

你好,朋友 #386
作者

你好,朋友 #386
你好,朋友 #386

你好,朋友 #386
作者

你好,朋友 #386

你好,朋友 #386
作者

你好,朋友 #386

你好,朋友 #386
作者

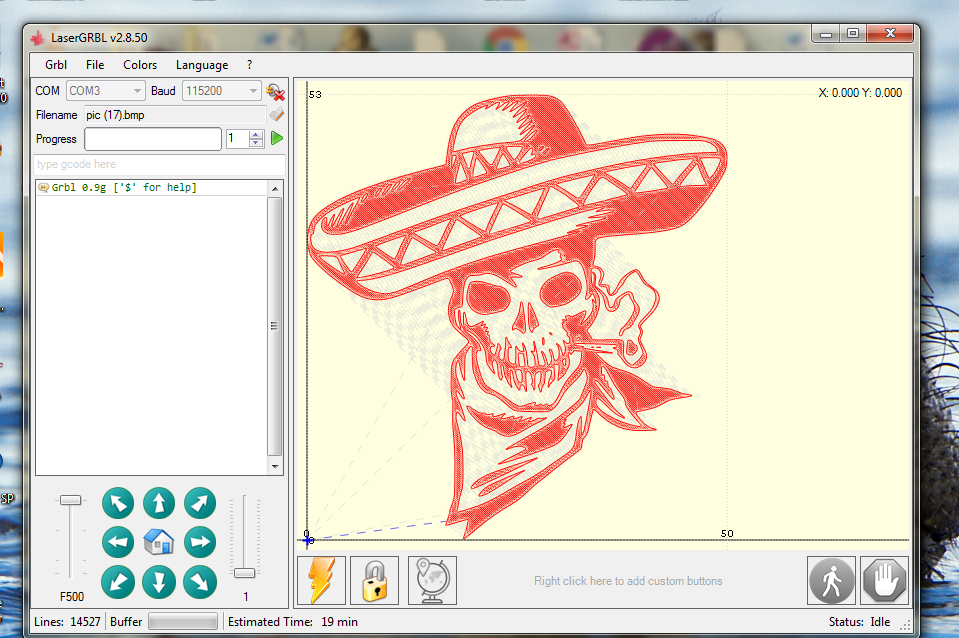

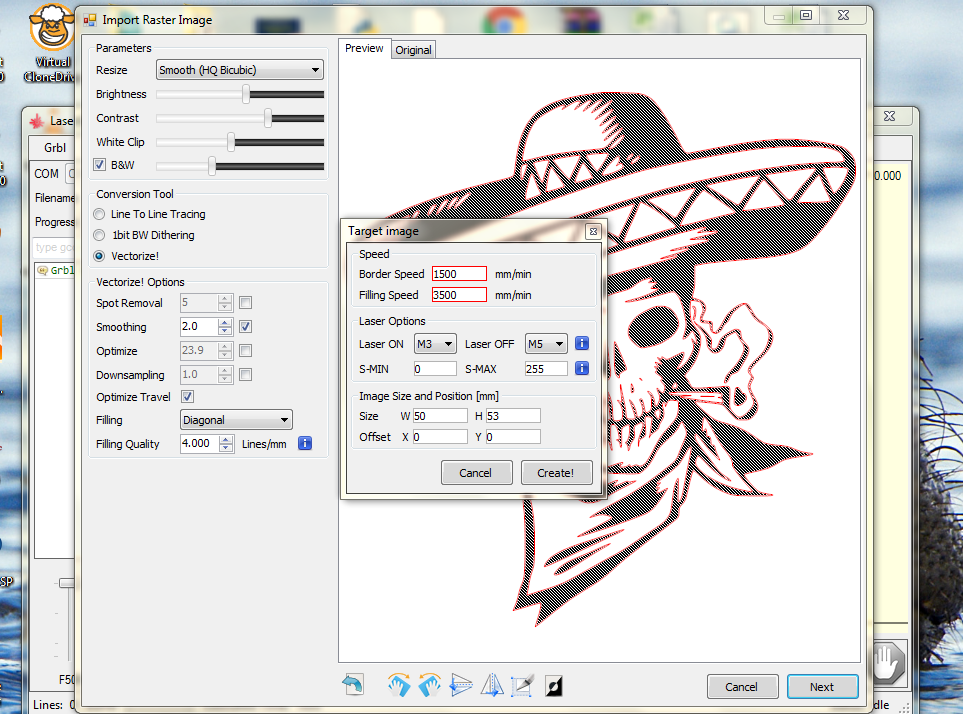

现在是过去最好的,但尺寸是错误的,我将 (W) 和 (H) 设置为 25mm,但是当它的工作改变时,两个轴都没有干扰到 90mm?

你好,朋友 #386
斯图尔特B4 评论了 2018 年 8 月 17 日

现在是过去最好的,但尺寸是错误的,我将 (W) 和 (H) 设置为 25mm,但是当它的工作改变时,两个轴都没有干扰到 90mm?

如果您只输入其中一种尺寸(W 或 H)并按键盘上的 Enter 键应该没问题。
它应该自动将另一个调整为正确的比例。

Border Speed 和 Filling Speed 周围的 2 个红色轮廓是因为你的数字太高了。

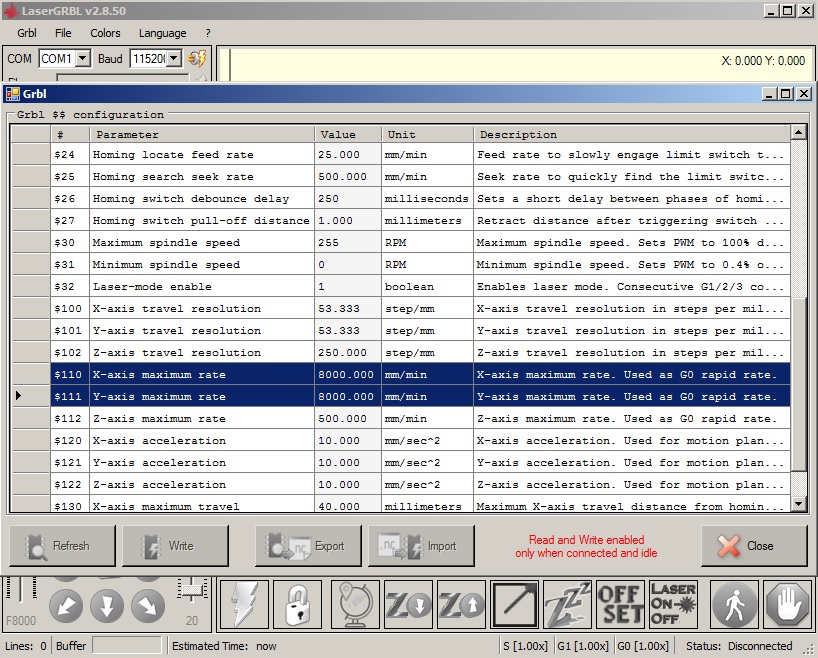

它们高于 GRBL 设置中设置的值。在 Grbl 配置中查看 Grbl 菜单。
我机器的数字是 8000。如果我在边框和填充设置中将它们更改为更高的数字,我会在它们周围看到红色轮廓,告诉我有问题。
如果您想在 2 个框中将它们设置得更高,您必须通过更改 $110 和 $111 中的数字来使它们在 GRBL 中更高。
如果您确实更改了它们,那么您必须单击底部的写入按钮,以便 GRBL 记住它们。
您将它们设置多高取决于您的机器移动轴的速度。
如果它们太高,它会在移动时错过步骤。

你好,朋友 #386

你好,朋友 #386
吉赛普 评论了 2018 年 8 月 18 日 通过电子邮件
