关闭 kareemtawab 打开了这个问题 2017 年 11 月 18 日 · 3条评论 关闭 创建 g 代码时出现锯齿状线条#170 kareemtawab 打开了这个问题 2017 年 11 月 18 日 · 3条评论 注释 卡里姆塔瓦布 评论了 2017 年 11 月 18 日 • 编辑 你好， 我发现 LaserGRBL 不会为大多数矢量化图片创建圆弧和曲线。有时似乎大多数曲线都以某种方式变成了阶梯状的线，这会浪费时间，增加 g 代码长度和行进距离。它出现在 g 代码预览屏幕上。但是它们不会出现在我调整设置的屏幕上。我尝试了平滑和缩减采样，但效果不佳。我什至将连接偏差从 0.01 更改为 0.001 请看图片和gcode。我正在使用 GRBL v1.1f 和图片中的设置。 代码.zip 所有者 阿尔基皮塔 评论了 2017 年 11 月 18 日 使用 Smooth 而不是 Sharp 作为调整大小选项。 所有者 阿尔基皮塔 评论了 2017 年 11 月 18 日 并阅读使用指南： http: //lasergrbl.com/it/usage/raster-image-import/import-parameters/ 作者 卡里姆塔瓦布 评论了 2017 年 11 月 18 日 感谢您的回复。我现在改变了它，它就像一个魅力。抱歉浪费您的时间。我想我没有在使用指南中看到那个。 kareemtawab已完成 关闭 2017 年 11 月 18 日 喜欢 (0) 处理命令后保存文件的选项。 #97 1.0.7 版 #98 2.8inch_ESP32-2432S028R无法获取任何菜单 #56 2.8inch_ESP32-2432S028R显示屏支持 #55 编译错误 #54 文本部分超出了板中的可用空间 #53 2.8inch_ESP32-2432S028R无法获取任何菜单 #562.8inch_ESP32-2432S028R显示屏支持 #55编译错误 #54文本部分超出了板中的可用空间 #53编译失败：SdFat.h：没有那个文件或目录 #50esp32c3支持吗？ #49慢跑算法 #48启用 WiFi 后，STA & AP 模式会暂停发送 G 代码。 #46
.png "创建 g 代码时出现锯齿状线条 #170"){kind=avatar}
.png "创建 g 代码时出现锯齿状线条 #170"){kind=avatar}
.png&h=110&w=185&q=90&zc=1&ct=1)
.jpg&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
你好，

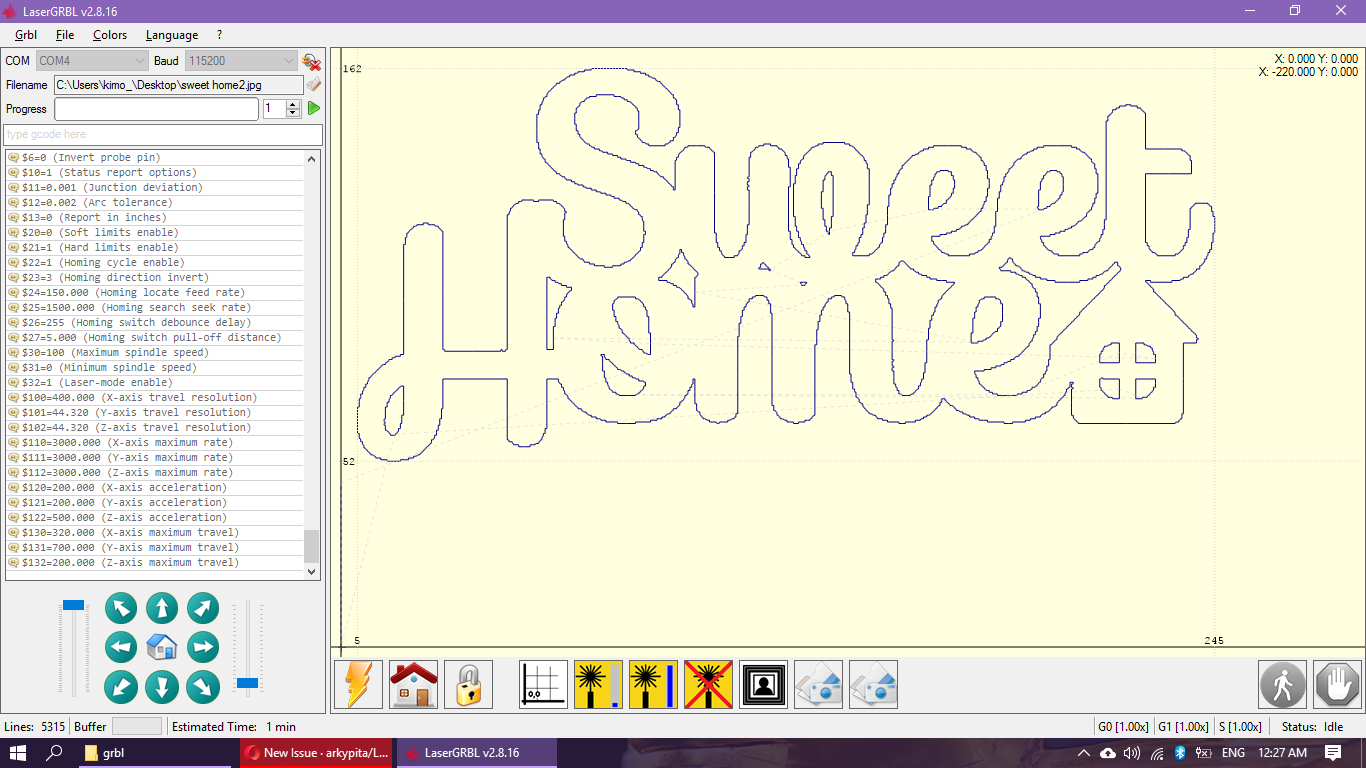

我发现 LaserGRBL 不会为大多数矢量化图片创建圆弧和曲线。有时似乎大多数曲线都以某种方式变成了阶梯状的线，这会浪费时间，增加 g 代码长度和行进距离。它出现在 g 代码预览屏幕上。但是它们不会出现在我调整设置的屏幕上。我尝试了平滑和缩减采样，但效果不佳。我什至将连接偏差从 0.01 更改为 0.001

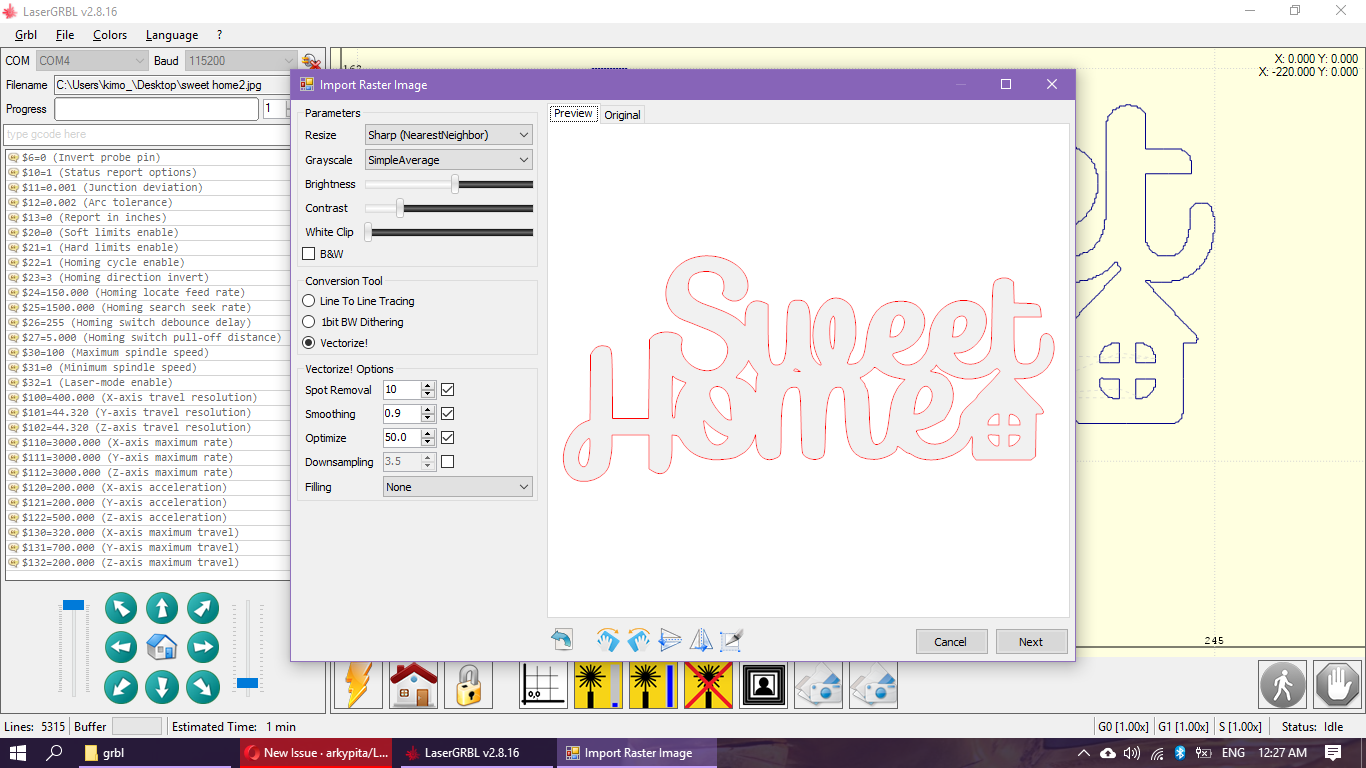

请看图片和gcode。我正在使用 GRBL v1.1f 和图片中的设置。
代码.zip
