刻录时图像失真 #55

推推 grbl 1年前 (2023-01-26) 334次浏览
关闭
AlaAndr 打开了这个问题 2017 年 6 月 17 日 · 6条评论
关闭

刻录时图像失真#55

AlaAndr 打开了这个问题 2017 年 6 月 17 日 · 6条评论

注释

刻录时图像失真 #55
阿拉安德 评论了 2017 年 6 月 17 日

你好,Arkypita
我和前两篇文章的作者有同样的问题。发生这种情况是,在代码执行期间,光标跳到另一个位置并开始进入白色背景(此错误的视频在 StuartB4 的帖子中),并且图形被扭曲。这在 2.6.7 版本中有时会发生。升级到 2.6.9 后总是出现错误,无法使用该程序。Toiletfly 写道,他有这样的错误出现在大图纸上或当每毫米超过 20 条线时。就我而言,它出现在所有图纸和所有模式中。我使用 3000-4000 毫米/分钟的速度。重新安装固件 GRBL 并返回到旧版本的软件没有帮助。
请帮我。
我可能是通过翻译器写的,但并非一切都清楚。我附上了我的实验
problem.pdf图片

刻录时图像失真 #55
所有者

你能把gcode发给我吗?
我会在星期天下午和我的雕刻师一起试试

刻录时图像失真 #55
作者
阿拉安德 评论了 2017 年 6 月 18 日

你好。今天我又做了一些测试。
我已经在 LaserGRBL 中创建并保存了代码。然后,这段代码是我在 Candle 程序中做的。在“Line to Line tracing”中,错误消息出现在那些地方,然后雕刻发生了变化。我对这些错误进行了截图。也许这将有助于解决问题。
在“Vectjrize”消息中没有,但可以注意到轻微的偏移。
error.pdf
https://drive.google.com/file/d/0B563a_78_Ew0emJvSkx1bm92cVE/view?usp=sharing
https://drive.google.com/file/d/0B563a_78_Ew0MklWSUgxR3UyNTg/view?usp=sharing

刻录时图像失真 #55
所有者
阿尔基皮塔 评论了 2017 年 6 月 19 日

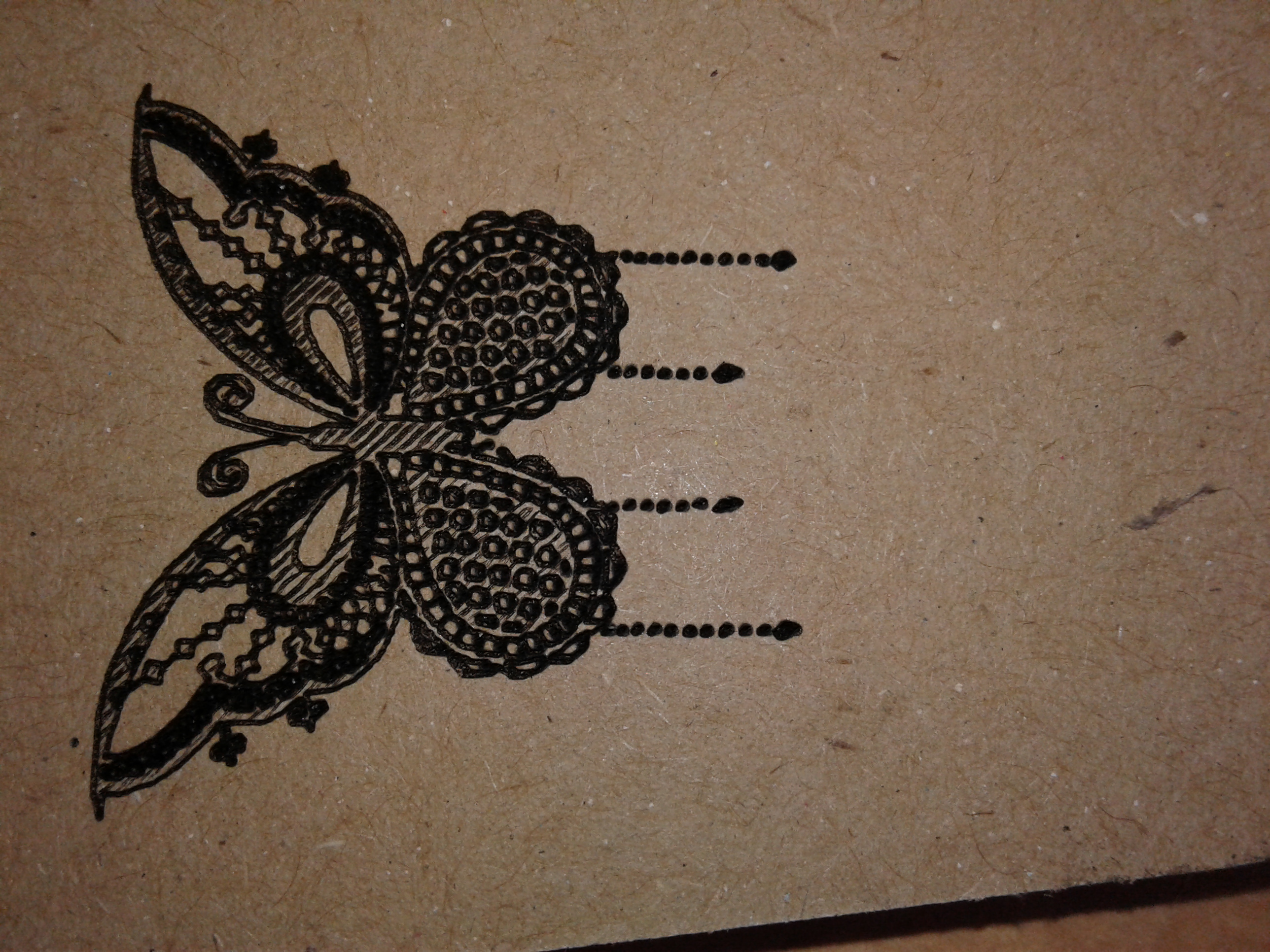

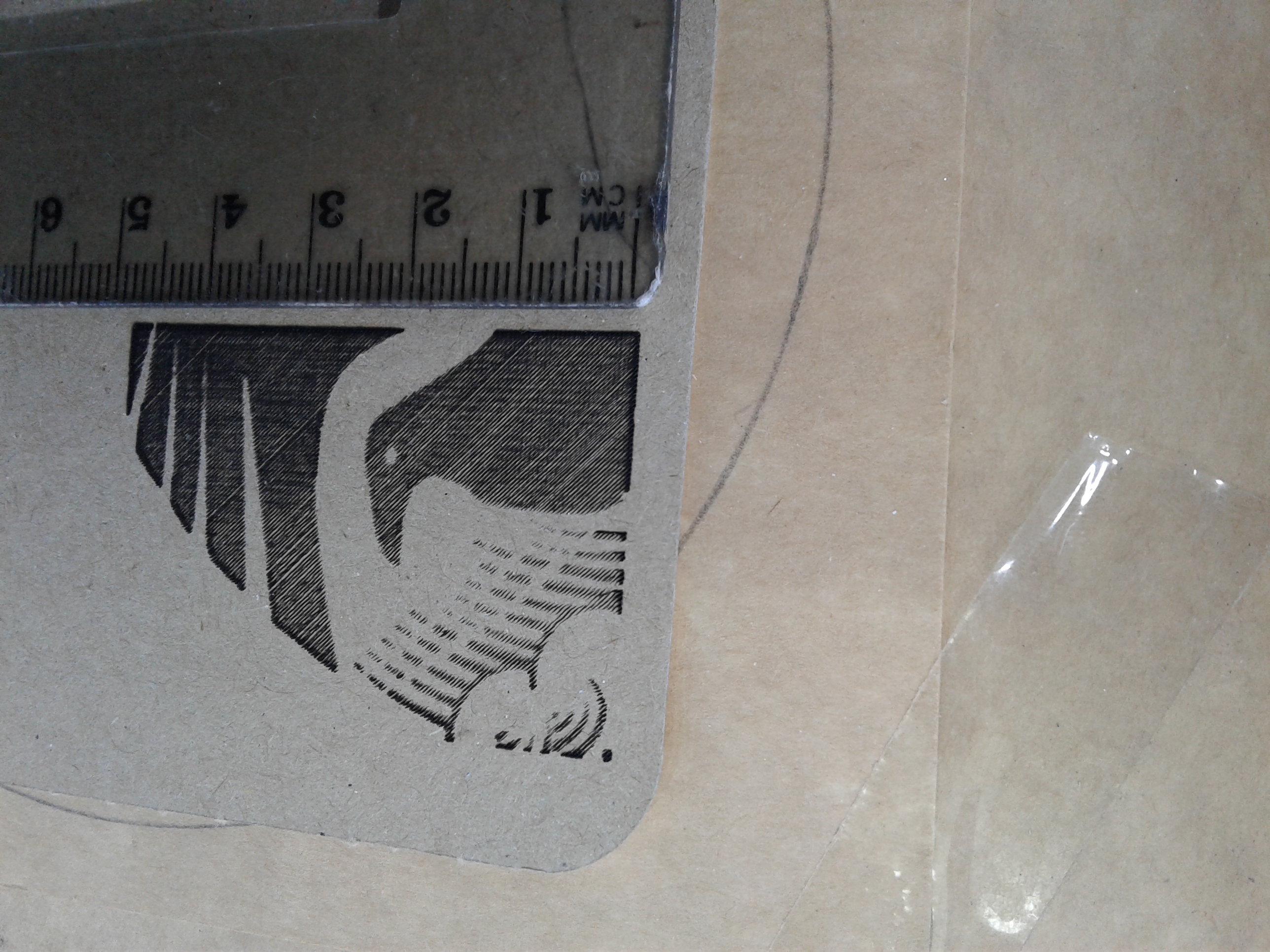

我尝试用我的 DIY 雕刻机执行这两个代码,没有任何问题。

刻录时图像失真 #55
刻录时图像失真 #55

在我看来,您在 arduino 端的 grbl 设置中可能配置错误,这会使您的电机在 G0 高速时失步。

尝试降低 120 美元、121 美元和/或使用较低的雕刻速度。
https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#120-121-122–xyz-acceleration-mmsec2

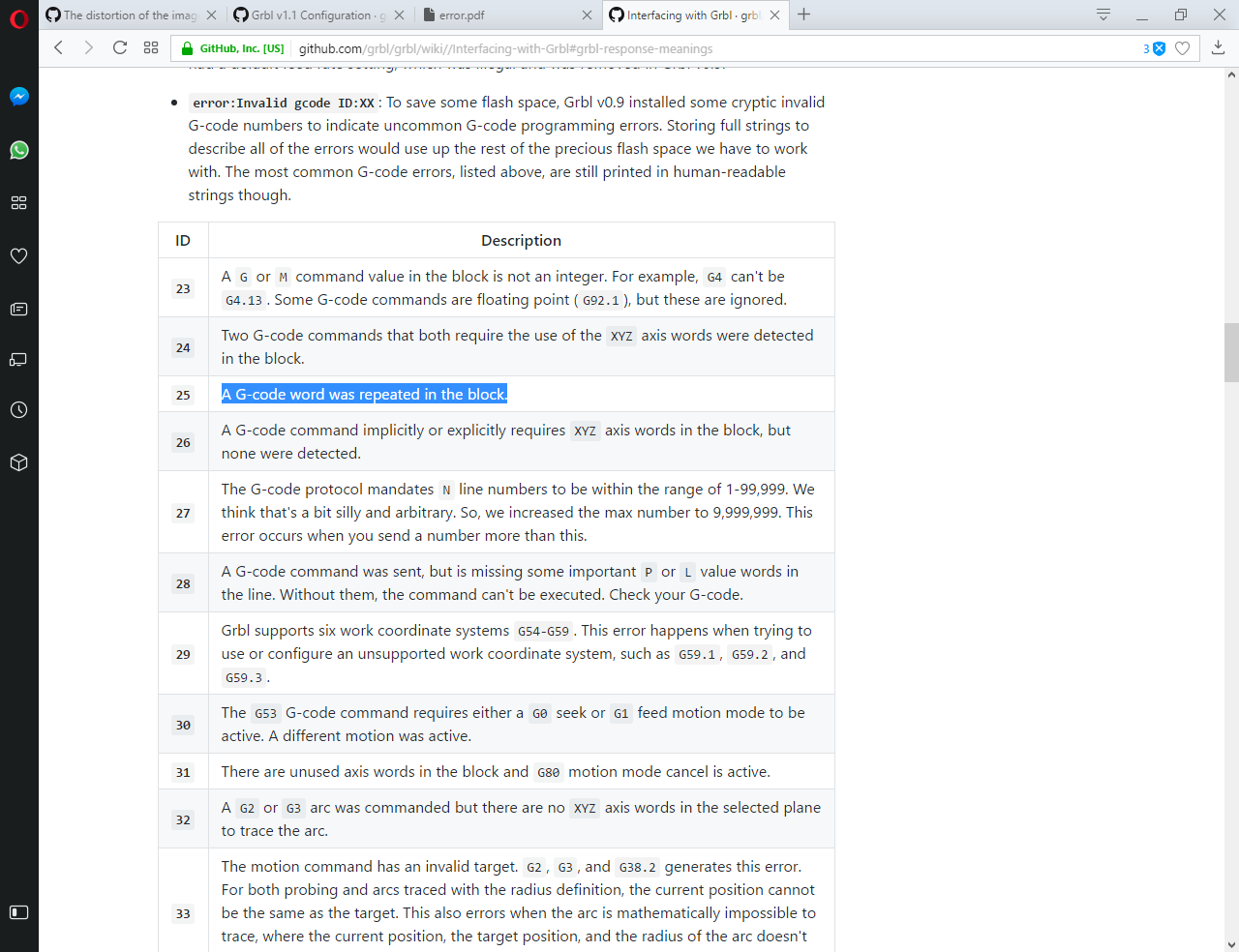

另外…正如您在 grbl 文档中看到的那样,错误 25 表示“块中重复了 G 代码字”。

刻录时图像失真 #55

但正如您在 error.pdf 文件中看到的那样,此 gcode 块中没有重复。那么……问题出在哪里?问题是您的 USB 电缆上有电噪声,可能来自电机。你不是第一个,你不是那些,但它与 LaserGRBL 无关。

请看#24

刻录时图像失真 #55
作者

谢谢你。我也认为这是一个断开连接。我错误地翻译了“Jogging speed”——我认为它是价值控制 $120 – 121。以不同的方式改变它们,但不是积极的结果。现在在 GRBL 中已更改 – $120-121=700(原为 3000)。动作很慢,错误变少了,但还是会发生。我会买一条新的 USB 数据线。电压电网的跳变会影响其吗?甚至可以购买电涌保护器?

刻录时图像失真 #55
所有者
阿尔基皮塔 评论了 2017 年 6 月 20 日

我会买一条新的 USB 数据线。电压电网的跳变会影响其吗?甚至可以购买电涌保护器?

很难笼统地回答这些问题。每个雕刻师都是不同的,电源变压器不同,电机不同,电缆不同,驱动程序不同,arduino克隆不同(真正很少有人使用原始的arduino,它具有更可靠的组件和串行芯片)。

但幸运的是,原因总是相同的:步进电机产生的电噪声。步进器可能会在电源线上产生非常强的电尖峰,然后返回到 USB 线上。

电缆是第一个询问的。根据我的经验,我测试了 3-4 种不同的电缆,只有一种是 100% 可靠的。好的是三星手机数据线。好的应该短而厚(屏蔽良好)并且可能带有铁氧体。http://www.google.it/search?q=usb+with+ferrite

其他一些建议:

  • 如果您使用笔记本电脑,请将其插入电源线并且不要使用电池运行。这样做你可以通过主电源线接地。
  • 将 USB 电缆远离电机和直流线路,以最大限度地减少感应噪声。
  • 添加一对与 DC 线路并联的电容器,一个 47uF 50v 的 elettrolitic 和一个 0.1uF 的陶瓷。这称为“去耦”,在出现电噪声的情况下可能会有所帮助。
刻录时图像失真 #55
所有者
阿尔基皮塔 评论了 2017 年 6 月 21 日

告诉我你何时/是否解决以及如何解决。可能对其他用户有帮助
