处理负空间 #66

推推 grbl 1年前 (2023-01-26) 64次浏览
关闭
clyde5575 打开了这个问题 2017 年 7 月 19 日 · 5 条评论
关闭

处理负空间#66

clyde5575 打开了这个问题 2017 年 7 月 19 日 · 5 条评论

注释

处理负空间 #66

我想将 XY 基准从左下角更改为工件中心。我试过使用偏移量,但它只会将左下角的位置移动偏移量。也许是自定义按钮?

谢谢

处理负空间 #66
所有者

如果将头部移动到工件中心并发送 G92X0Y0 命令,则在当前位置的 grbl 中设置一个新的零点。为确保 LaserGRBL 报告正确的位置,请阅读:#36

问题:你想让 0,0 位于表格的中心,然后向下、向左移动到负空间,向右、向上移动到正空间。真的?你还想使用负空间,对吗?

LaserGRBL 仅创建所有正坐标的光栅转换图片,但如果您打开外部创建的负数 gcode 文件,LaserGRBL 可以毫无问题地将其发送到雕刻机。问题是它裁剪了图形,因此您只能看到正面部分。

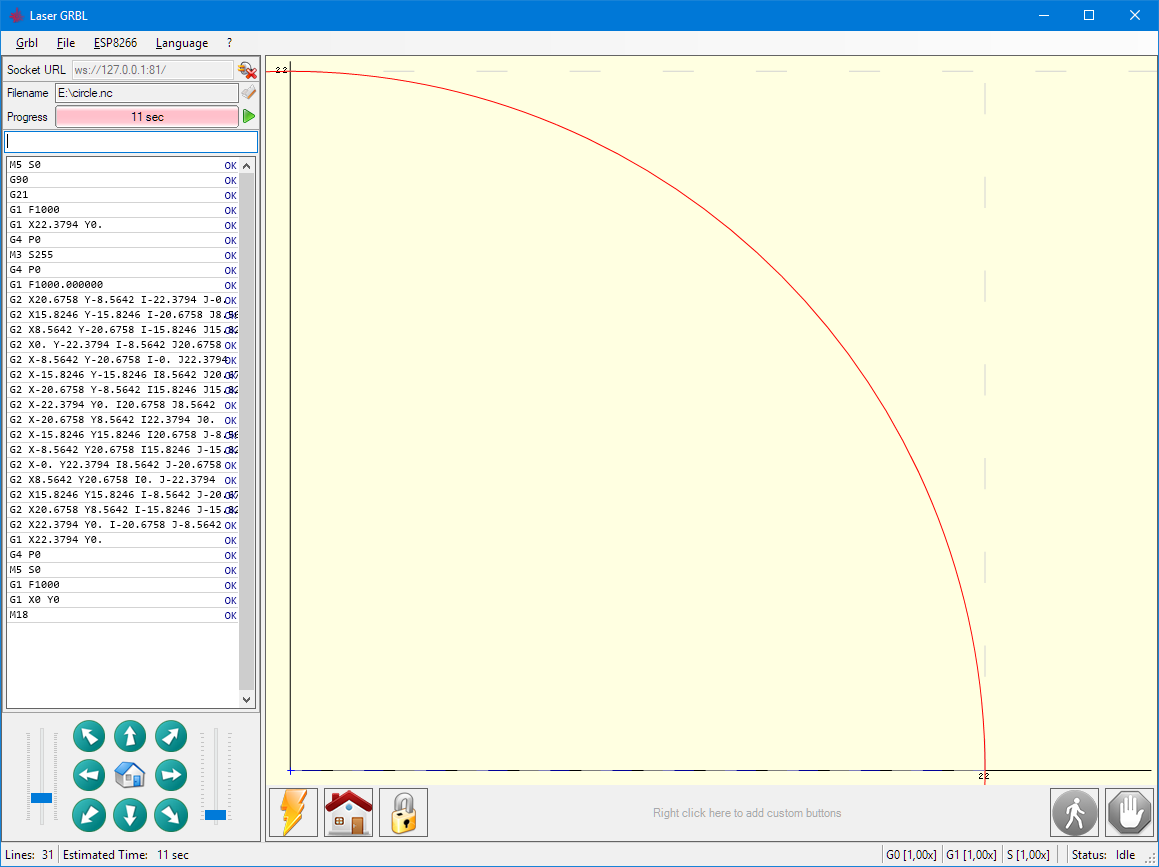

这是一个以 0,0 为中心的圆:
处理负空间 #66

我认为将来我可以编写一些代码来“自动居中”预览,以使其与负空间图像一起使用。

处理负空间 #66

感谢您的快速回复,您的问题的答案是肯定的。我使用激光来增强我在数控路由器上完成的工作。拥有该功能将使我能够在将工件从路由器移动到激光器时使用相同的起点来促进索引。

感谢您创建此软件,您做得很好,使其成为将照片转换为光栅文件的最简单过程。

处理负空间 #66
所有者

我希望你能用 G92 和一些数学来解决你的问题。

我想让 LaserGRBL 尽可能简单。更改坐标系和参考会使很多不熟练的用户感到困惑,所以我认为我永远不会添加这些功能(但永远不会说永远不会)。

我肯定会做的一件事是处理工作预览中的负面影响。
