brakthehun 打开了这个问题 2017 年 8 月 22 日 · 15条评论
关闭

线对线跟踪中的速度调制#78

brakthehun 打开了这个问题 2017 年 8 月 22 日 · 15条评论

注释

线对线跟踪中的速度调制 #78
布拉克特洪 评论了 2017 年 8 月 22 日

我的激光器能够达到 15,000 毫米/分钟。
如果能够选择加速激光而不是调暗激光,那就太好了。
我认为工作会完成得更快,而且你会有比 255 灰度更多的深度。

因此,您可以选择最小速度(最暗)和最大速度(最轻),然后选择线性或对数速度。

这也意味着您不需要 PWM 来运行灰度。

线对线跟踪中的速度调制 #78 arkypita 更改了标题 线到线追踪 线对线跟踪中的速度调制 2017 年 8 月 22 日
线对线跟踪中的速度调制 #78
所有者

这是一个非常有趣的建议。我想我会在业余时间的第一个周末继续工作。

线对线跟踪中的速度调制 #78 arkypita 添加了 增强 标签 2017 年 8 月 22 日
线对线跟踪中的速度调制 #78
所有者

我在做这个工作。初步结果令人鼓舞。

线对线跟踪中的速度调制 #78
混乱2408 评论了 2017 年 9 月 4 日

这种方法只有一个问题,以前也试过。快速的速度变化需要大量的加速和减速。我的激光器能够达到 30,000 毫米/分钟。但是从静止到全速需要大约 30 毫米,这意味着高对比度和高细节区域看起来根本不清晰。事实上,我在每行前后给我的工作留出了大约 30 毫米的距离,以便让打印头跟上速度。

在一个像素的空间内使头部从静止状态变为全速所需的加速度可能会破坏其他东西的皮带。我已经计算出,要使我的机器能够在 0.1 毫米的空间内加速到 10,000 的进给,1 像素的宽度,将需要大约。40G 的加速力或 400,000 毫米/秒/秒。只是不实用。40G 可能超出了 CO2 激光器反射镜的规格,也可能超出了二极管激光器的规格。非常怀疑皮带也能承受那么大的力。

换句话说,子弹沿着枪管的加速度约为。200,000 或大约 20G。

线对线跟踪中的速度调制 #78
所有者
阿尔基皮塔 评论了 2017 年 9 月 4 日

你好@mayhem2408@brakthehun

大家可能了解,我是用一台2W的自建激光雕刻机开发测试LaserGRBL。LaserGRBL就是以这种机器为目标开发的。对于我的测试,我使用 2000 到 6000 之间的速度。我可以想象专业或半专业的 CO2 雕刻师可能有真正不同的需求和问题,但无法在现场测试它们,我依赖于您的经验和反馈。

据我所知,grbl 固件实现了一个优秀的加速管理器,可以防止损坏@mayhem2408描述是因为它根据$120、$121、$122 配置通过渐进变化来转换速度或方向的突然变化。

当然,这意味着任何类型的具有恒定激光功率的速度调制都会受到这种行为的影响,从而限制其有效性(细节丢失、锐度)。

顺便说一句,最新的 grbl v1.1 还包括可以平衡加速管理器效果的“动态激光功率模式”。所有这些听起来都很棒,但只有激光可以进行功率调制才有可能实现。

我认为在没有功率调制的情况下获得高质量灰度的模式可能是:

  • 调速但速度较低(这也意味着恒定功率较低或会烧掉所有东西)
  • 使图像逐渐变暗的多个快速通道
  • 高分辨率 1 位抖动

您如何看待这些方法?

线对线跟踪中的速度调制 #78
混乱2408 评论了 2017 年 9 月 4 日

@arkypita1 位抖动是我试验了一段时间的东西。我有一个 python 脚本,它拍摄图像并生成行间距为 0.1mm(每毫米 10 行)的 gcode,并且行上的每个像素为 0.025mm(每毫米 40 像素)。这样做可以将像素分辨率提高 4 倍,但不会影响雕刻的速度/时间。结果非常有希望。然而,该脚本不是很用户友好。

  • 多次通过听起来很有趣,但也很耗时。
  • 即使在低速下也可以进行速度调制,但从未向我展示过清晰清晰的图像。18 个月前我放弃了这个想法。
  • 我现在正在玩的是 1 位抖动。

线对线跟踪中的速度调制 #78

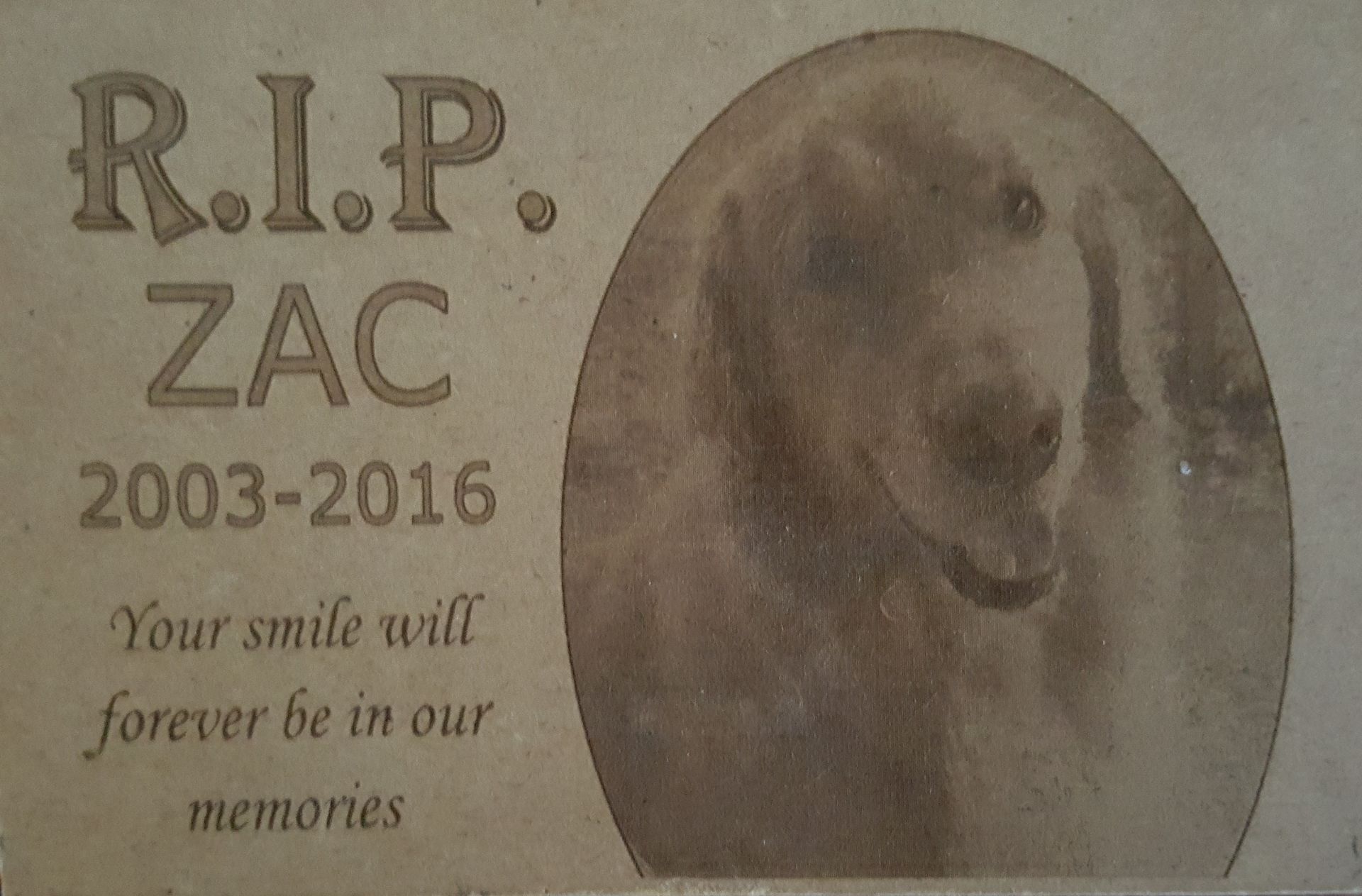

这是一个灰度激光雕刻,具有完整的 256 灰度,使用以 16KHz 调制的 PWM 和每毫米 10 个像素。(无灰度曲线校准)

线对线跟踪中的速度调制 #78

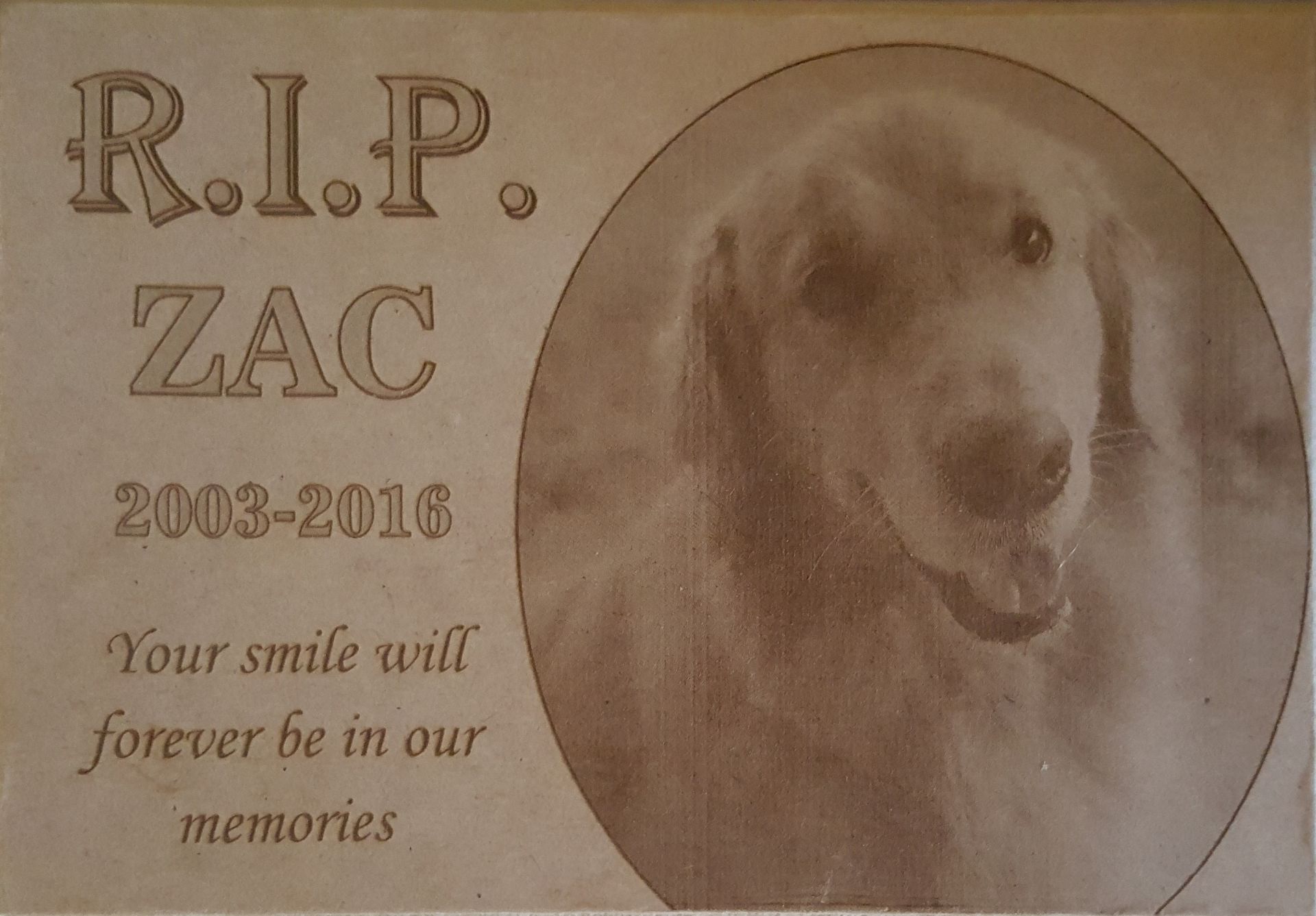

这是一个灰度激光雕刻,具有完整的 256 个灰度,使用以 16KHz 调制的 PWM 和每毫米 10 个像素以及校准的灰度曲线

线对线跟踪中的速度调制 #78
这是一种抖动激光雕刻,垂直每毫米 10 条线,水平每毫米 40 像素。

两幅图像大小相同,雕刻时间也完全相同。

这些是使用 3.5W 蓝色二极管激光器以 2000mm/min 的进给速率完成的。

线对线跟踪中的速度调制 #78

我不确定如何添加图片。我做了很多用于雕刻的像素艺术。这意味着长长的单色线。我的 Y 轴加速度为 8000,因此它可以很好地捕捉到下一个速度。

这是我喜欢做的一个例子。我会从林克的觉醒中找到一张风鱼的照片。我会用谷歌搜索它,然后下载我能下载的最高质量的。如果需要,我可能会通过 Inkskape 让它变得更块。

一旦我有了那个图像,我就会把它输入到你漂亮的软件中,逐行,垂直,然后下一个。M4,, 最小:1 S最大 11,,
