已解决………限位开关/归位—请给出最终答案#462

DOUG888 开启了这个问题 2016 年 8 月 21 日 · 3条评论

注释

已解决.........限位开关/归位---请给出最终答案 #462

在过去一周左右的时间里,我一直在研究有关限位开关/归位设置的论坛,以获取最新和充满希望的所有未来版本的 GRBL。那里有很多意见……拜托,推荐的设置是什么:-

NO switches in Parallel
NC switches in parallel
上拉电阻,什么值
下拉电阻,什么值。
一张张贴的接线图和一组说明将作为便利贴张贴在论坛顶部,因为这似乎是一个非常常见的问题。(请注意我不是在喊:p)

什么 GRBL 设置:
我假设 $22=1
$20=??
$21=??

我想合并硬限制,因为我已经在另一个设置中成功地使用了这些。
我运行一个通用的 3 轴铣床,它也可以作为 2 轴激光器运行。
我有 6 个限位开关,每轴 2 个,目前并联连接,没有连接到引脚和接地。没有电阻器或电容器。屏蔽电缆。
3 Axis Homing 适用于这两种设置,我认为在该级别没有冲突。

这是我遇到的图表,这是正确的吗????
已解决.........限位开关/归位---请给出最终答案 #462

已解决.........限位开关/归位---请给出最终答案 #462

我把它们做成 NC,没有电阻。只是一个共同点,然后是 9/10/11(或
10/11/12?),无论 arduino 的引出线是什么。

在 2016 年 8 月 20 日晚上 8:15,“DOUG888” notifications@github.com写道:

在过去一周左右的时间里,我一直在研究有关限位开关/归位设置的论坛,以获取最新和充满希望的所有未来版本的 GRBL。
那里有很多意见……拜托,推荐的
设置是什么:-

NO switches in Parallel
NC switches in parallel
上拉电阻,什么值
下拉电阻,什么值。
一张张贴的接线图和一组说明将作为便利贴张贴
在论坛顶部,因为这似乎是一个非常常见的
问题。(请注意我不是在喊:p)

什么 GRBL 设置:
我假设 $22=1
$20=??
$21=??

我想合并硬限制,因为我已经
在另一个设置中成功地使用了这些。
我运行一个通用的 3 轴铣床,它也可以作为 2 轴激光器运行。
我有 6 个限位开关,每轴 2 个,目前并联连接,没有
连接到引脚和接地。没有电阻器或电容器。屏蔽电缆。
3 Axis Homing 适用于这两种设置,我认为在该
级别没有冲突。

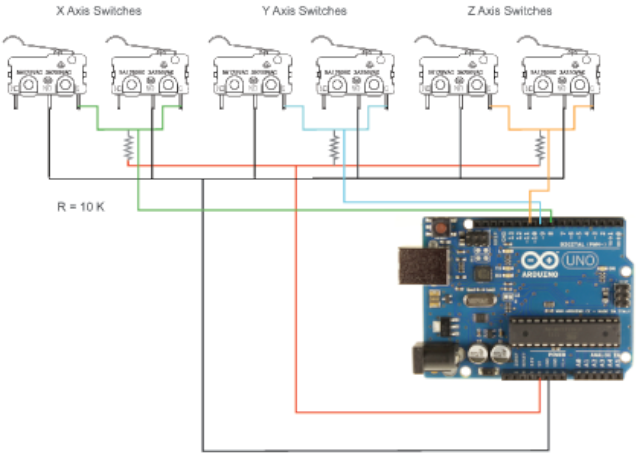

这是我遇到的图表,这是正确的吗????
[图片:limit3]
http://www.grbl.cc/wp-content/uploads/2023/01/26/afab1-001176cc-677f-11e6-84fb-267980d852fe.png


您收到此消息是因为您订阅了此线程。
直接回复此电子邮件,在 GitHub
#462
上查看它,或 将线程静音
https://github.com/notifications/unsubscribe-auth/AQlzDAvXX2i0msH7pIPsHv585WuZU2W8ks5qh4qBgaJpZM4JpL3g

已解决.........限位开关/归位---请给出最终答案 #462

出于安全原因,我串联使用了 NC,即如果环路内的任何电线断开,它就会触发。我还使用了外部下拉以避免在长时间运行时拉紧内部电阻。仅供参考,我很少关机。必须在限位销上加盖以减少电机噪音引起的误触发。

已解决.........限位开关/归位---请给出最终答案 #462
作者
道格888 评论了 2016 年 8 月 22 日

好的…解决…没有并联开关,每轴 2 个,引脚和地之间有 .1uf 帽,没有电阻器,没有 5vdc 到任何地方。$20=0 , $21=1 , $22=1
我意识到布线系列有好处,但当 HOMING 完成时我会在那里。
我还在 config.h 中启用了一行来设置 DRO 输出,它现在在 HOME 完成时显示 0,0,0 而不是 _5,-5,-5

#define HOMING_FORCE_SET_ORIGIN // 取消注释以启用。
