您可以为此创建自己的按钮。甚至还有一个例子。
http://lasergrbl.com/en/usage/custom-buttons/

好的谢谢…我会尝试:-)

它有效，制作那个按钮非常简单！只是惊人的软件。谢谢：）

谁能给我推荐一本关于 G 代码基础的好手册（在互联网上）（特定于 DIY 激光雕刻机？
我想尝试为 LaserGRBL 创建我自己的自定义按钮。
提前谢谢你。
米开朗基罗

在这里你去http://reprap.org/wiki/G-code

谢谢
另一个小问题：我尝试使用此链接http://lasergrbl.com/en/usage/custom-buttons/上的代码，但它有一个限制，因为它仅跟踪图像的边界.
如果我想跟踪全帧，我该怎么做？
我将解释：我有一张周围有空白边框的图像，我需要描绘完整的图像边界以将木片正确放置在雕刻机中。
例如我有这张图片（我将我感兴趣的整个区域涂成粉红色） 代码仅跟踪以红色指示的区域 如何修改 g 代码以告诉它跟踪整个区域边界？ 代码： M03 S1 G1 X0 Y[底部] F4000 G1 X[右侧] F4000 G1 Y[顶部] F4000

G1 X[左] F4000
G1 Y[下] F4000
G0 X0 Y0 F4000
仅跟踪红色边框。如何修改变量 top、bottom、left 和 right 以追踪完整的边界？
（我希望我自己解释了）
谢谢
米开朗基罗

您需要在软件中裁剪该图像。导入后，您会立即在预览图像下找到编辑工具。在创建 gcode 之前裁剪图像并选择您感兴趣的区域。

不，我很抱歉。我需要追踪整个区域的边界（粉红色）。
对不起，也许我解释错了:-(

我这样使用：
F5000
G0 X[left – 5] Y[bottom – 5]
F100
M3 S800
G1 X[right + 5]
G1 Y[top + 5]
G1 X[left – 5]
G1 Y[bottom – 5]
M5
G0 X0 Y0

不存在变量 X maximum 和 Y maximum 吗？
顶部、底部、右侧和左侧指的是矢量图像大小，而不是整个图像（周围有空白）:-(
例如，程序 T2Laser 可以做到，但它不是开源的，我无法获取代码! (eheheheh)
当我在其上加载图像（任何图像）时，我可以自动预览跟踪图像的整个边界（周围有空白区域），而无需设置边界的大小。
我正在寻找解决方案复制此函数以在 LaserGRBL 中添加我自己的按钮

+1 轮廓预览轨迹。虽然自定义按钮可能会起作用，但我从来没有想过它。

如果添加了第一次使用的警告，可能是一个想法……如果按下它期待预览框，结果会是一个永久燃烧的盒子，因为你的激光总是以全功率运行，这不是很好.

是的，我将这些设置用于图片剪切:)

不存在变量 X maximum 和 Y maximum 吗？top, bottom, right and left 指的是矢量图像的大小，而不是指整个图像（周围有空白）:-(

LaserGRBL 直接从生成的 GCode 计算左、右、上等变量。如果您打开 .nc /gcode 文件而不是光栅图像，这也允许使用此功能。

在 GCode 中，没有关于原始光栅图像宽度和高度及其周围空间的信息。

事实上，我只打开 .nc 文件….我发布的图像引用了 .nc 代码。
我如何推断数据并将其传递给 LaserGRBL 以告诉他我需要的精确测量值？
文件 .nc 是这样的：
DAVID right and left side.zip

如果你想用镜面边框（镜面到 0,0）跟踪这个图像帧，你可以在自定义按钮中使用一些数学

F100
G0 X0 Y0
G1 X[右+左]
G1 Y[下+上]
G1 X0
G1 Y0

对不起，我已经编辑了。现在看
这项工作也有负象限

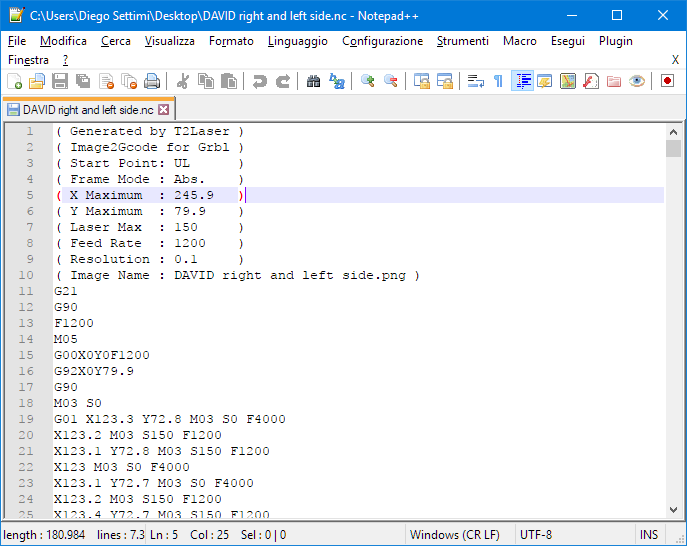

另外…我看到 T2Laser 的 .nc 列表包含一个使用注释完成的标题（圆括号）

此评论指示 T2Laser 有关原始文件的一些信息，此信息对 T2Laser 有用，但它们不是任何标准的一部分，因此我对从文件中解析此数据并在 LaserGRBL 中以任何模式使用它们不感兴趣。

谢谢…我会尝试看看它是如何工作的
我会让你知道
再次感谢
Michelangelo

使用变量来分配 X 最大值和 Y 最大值的值会很有趣，但我不知道如何去获取 gcode 中的这两个值

我不知道如何在 gcode 中获取这两个值

它们根本不存在于 gcode 中

我知道它们不存在……我必须找到一个解决方案才能采用这两个值。
如果 T2laser 做到了，肯定有办法;-)
（指定 T2Laser 通过将任何与我发布的结构相同的 .nc 文件传递​​给它来做到这一点）
