灰度需要帮助#396

Flying-chase 开启了这个issue 2018 年 7 月 12 日 · 4条评论

注释

https://github.com/arkypita/LaserGRBL/issues/396#396

嗨,我花了好几天时间试图解决这个问题。答案可能很简单,但它让我望而却步。

https://github.com/arkypita/LaserGRBL/issues/396#396

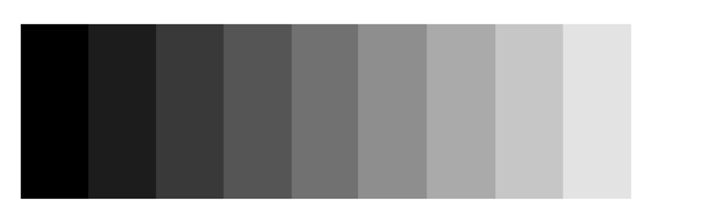

我开始尝试做灰度图,但没有成功(通常太暗),所以我开始使用灰度图来练习。

https://github.com/arkypita/LaserGRBL/issues/396#396

我正在使用线到线跟踪,并尝试了垂直、对角线和水平方向。我每毫米使用两条线。

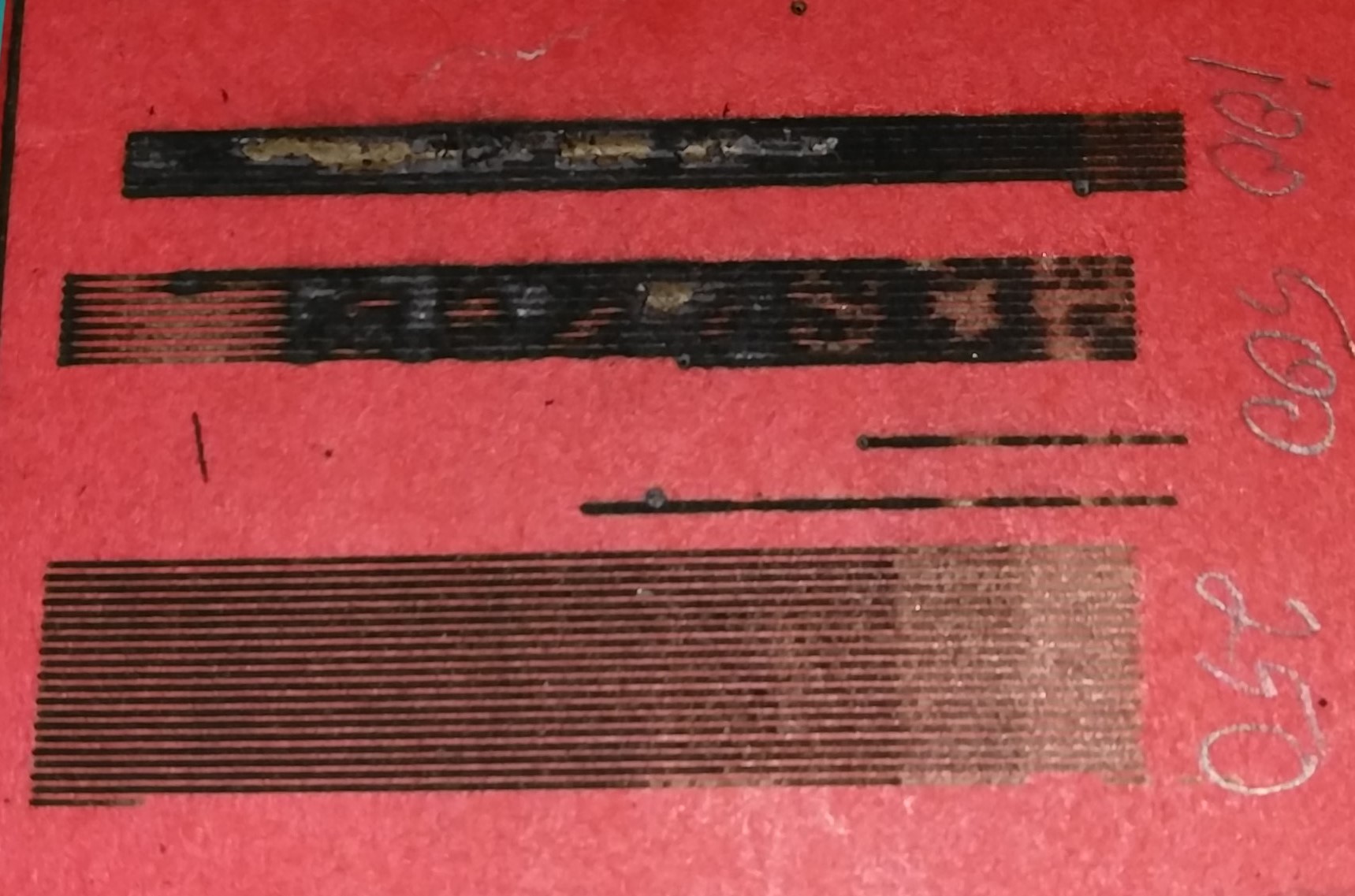

在所附的图像中,第一次尝试(底部)生成灰度图像时,进给速度为每分钟 250 毫米,M4 开启,S-Max 强度为 255。您可以在图像的 RHS 处看到阴影差异. (这可能是我迄今为止最好的成绩)

第二次尝试(中)生成灰度图像时,进给速度为每分钟 500 毫米,M4 打开,S-Max 强度为 255。远处的 LHS 突然看起来更亮(应该是最暗的),图像的其余部分看起来烧了。除进给率外,其他设置均未更改。

生成灰度图像的第三次尝试(上图)是在每分钟 100 毫米的进给速度下,打开 M4 并且 S-Max 强度为 255。您可以看到图像在整个长度上都被烧焦了。除进给率外,其他设置均未更改。

计算机正在运行 xp,与 arduino 的通信似乎很好。我玩过流模式和线程模式但没有成功。使用 Grbl 1.1f。

有什么建议或想法吗?

在此先感谢
查尔斯

https://github.com/arkypita/LaserGRBL/issues/396#396

你确定你的激光器支持PWM模式吗?
如果是这样,它是否在 LaserGRBL 设置中启用。
100 到 500 毫米/分钟似乎真的很慢,通常会产生更深的烧伤。

https://github.com/arkypita/LaserGRBL/issues/396#396
所有者

材料是什么?有些材料在灰度雕刻中表现不佳:它们根本无法雕刻到一定的功率,然后在非常小的阴影范围内被烧焦。

对于困难的材料,抖动雕刻是更好的选择。

https://github.com/arkypita/LaserGRBL/issues/396#396
斯图尔特B4 评论了 2018 年 7 月 12 日

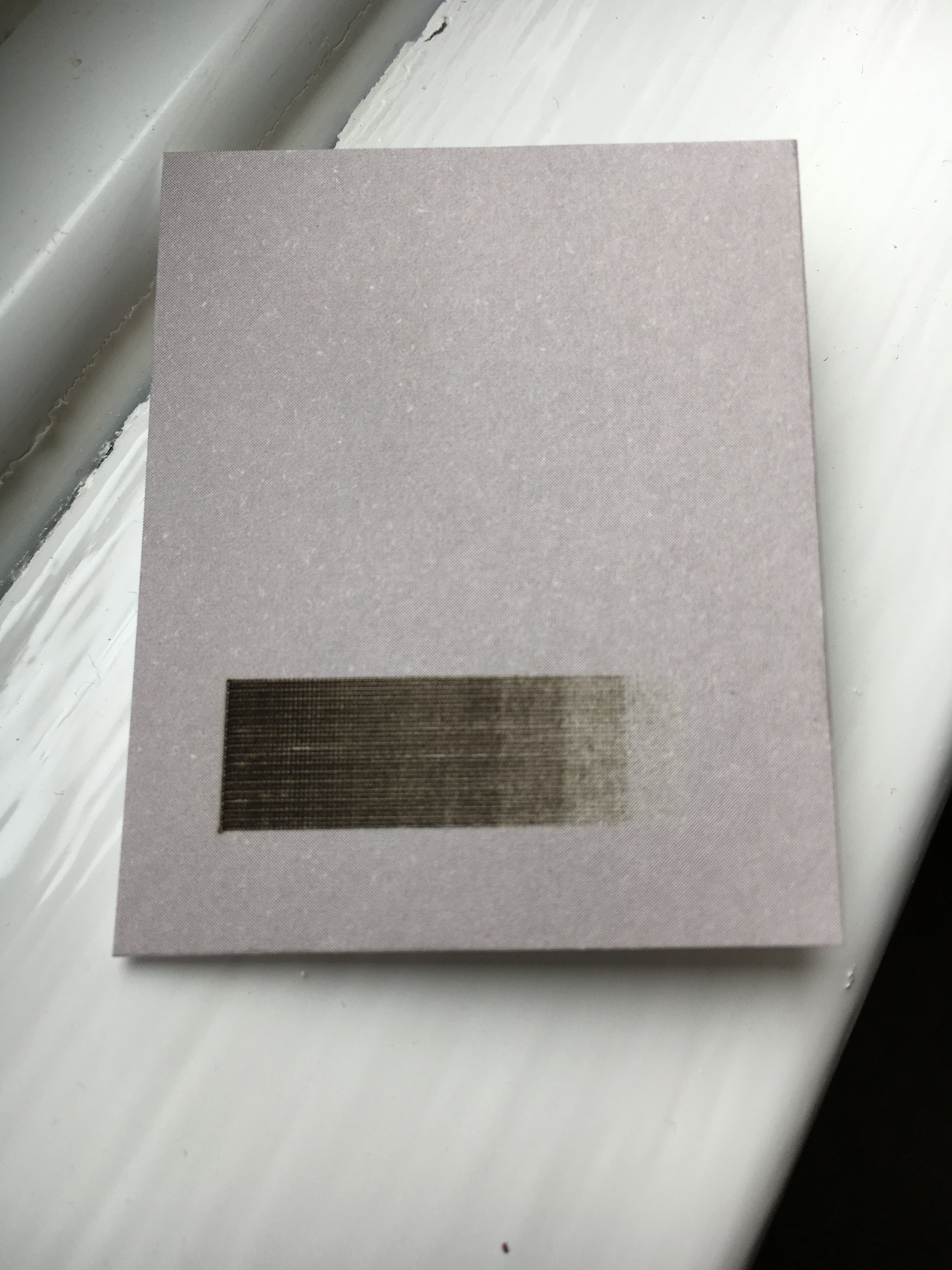

此图像是使用您发布的图像完成的。烧成浅灰色卡片。
设置为:
亮度 91
对比度 100
Whiteclip 39
线到线
水平
10 线/毫米
雕刻速度 1000
M4 – M5
S min0, S Max 255

https://github.com/arkypita/LaserGRBL/issues/396#396

https://github.com/arkypita/LaserGRBL/issues/396#396
作者
追逐 评论了 2018 年 7 月 12 日

你确定你的激光器支持PWM模式吗?
如果是这样,它是否在 LaserGRBL 设置中启用。
100 到 500 毫米/分钟似乎真的很慢,通常会产生更深的烧伤。

激光与支持 TTL 的电路板一起出售。我想知道改变频率看看是否有帮助?
它在 LaserGRBL 设置中启用。
我尝试了较慢的设置,看看这是不是通信问题或其他一些与速度相关的问题。

问题的另一面是它似乎不可重现。我在另一块相同的纸板上重做了 250 速度,它只是黑色,没有灰色阴影。

材料是什么?有些材料在灰度雕刻中表现不佳:它们根本无法雕刻到一定的功率,然后在非常小的阴影范围内被烧焦。

对于困难的材料,抖动雕刻是更好的选择。

图片中的材料是带有红色“饰面”的瓦楞纸板。我试过普通纸板、木头(松木)和层压木。

我会尝试 StuartB4 的设置,看看是否成功。

感谢您的建议家伙。非常感谢
