自定义按钮 – 取景 #432

推推 grbl 1年前 (2023-01-27) 96次浏览
关闭
kimbo001 打开了这个问题 2018 年 9 月 1 日 · 11 条评论
关闭

自定义按钮 – 取景#432

kimbo001 打开了这个问题 2018 年 9 月 1 日 · 11 条评论

注释

自定义按钮 - 取景 #432

你好

我不是 GRBL 编码员,有人可以帮助我吗?我想为我的作品设计框架,但它必须有 10 毫米的偏移量

自定义按钮 - 取景 #432

1000 万 X 和 Y ??

如果是这样,应该这样做。

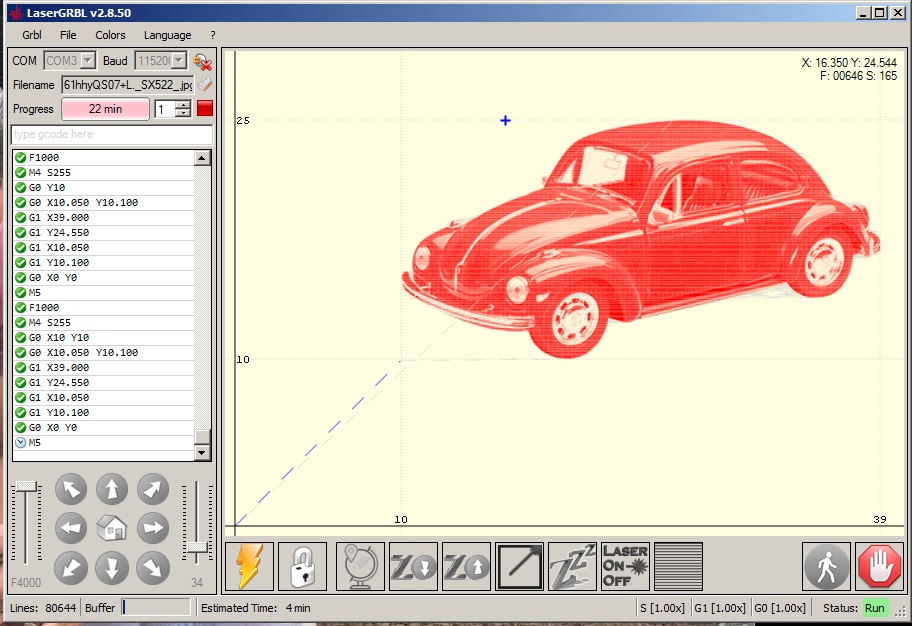

通过右键单击 Lasergrbl 窗口底部栏的空白部分创建自定义按钮,其中有小人和手图标。

将其复制并粘贴到 GCode 框中:
F100
M4 S255
G0 X10 Y10
G0 X[left] Y[bottom]
G1 X[right]
G1 Y[top]
G1 X[left]
G1 Y[bottom]
G0 X0 Y0
M5

添加一个工具提示,当您将鼠标移到按钮上时它会弹出,以便您了解它的作用。
单击保存按钮。

F100 是速度。改变这个以适合你。
M4 开启激光。S255 是激光功率,在 0 到 255 之间更改以适合自己
。G0 X10 和 Y10 是偏移设置。
如果您只想要 X10 偏移量,则省去 Y10,如果您只想要 Y10 偏移量,则省去 X10。

自定义按钮 - 取景 #432

自定义按钮 - 取景 #432
作者

非常感谢你 :)

自定义按钮 - 取景 #432

具有 10mm 偏移量的框架

F200
M3 S255
G0 X[左10] Y[下10]
G1 X[右+10]
G1 Y[上+10]
G1 X[左10]
G1 Y[下10]
G0 X0 Y0
M5

自定义按钮 - 取景 #432

那是比我发布的更好的选择。
你得到一个离图像 10mm 的框架,我的选择只在离起始位置 10mm 的地方构图,
但一直到图像。

自定义按钮 - 取景 #432
作者

谢谢 :)

自定义按钮 - 取景 #432

继续慢跑的可能性?

自定义按钮 - 取景 #432
斯图尔特B4 评论了 2018 年 9 月 6 日

继续慢跑的可能性?

请解释你想做什么。

自定义按钮 - 取景 #432

XYZ 轴继续手动键盘移动

自定义按钮 - 取景 #432
所有者

@manisaranbala

连续慢跑是不可能的,因为 grbl 协议不支持这个。因为点动命令是排队的,所以用户可以很容易地排队比他想要的更多的运动而没有意识到并移动到超过期望的位置。

请不要在其他用户主题下发布“ad mentula canis”。如果您有疑问或问题,请为您的请求打开一个新问题。
