激光不关闭,问题已解决 #497

推推 grbl 1年前 (2023-01-27) 80次浏览
关闭
david7820 开启了这个问题 2018 年 11 月 20 日 · 20条评论
关闭

激光不关闭,问题已解决#497

david7820 开启了这个问题 2018 年 11 月 20 日 · 20条评论

注释

激光不关闭,问题已解决 #497

大家好,首先我道歉,因为这是一个谷歌翻译。

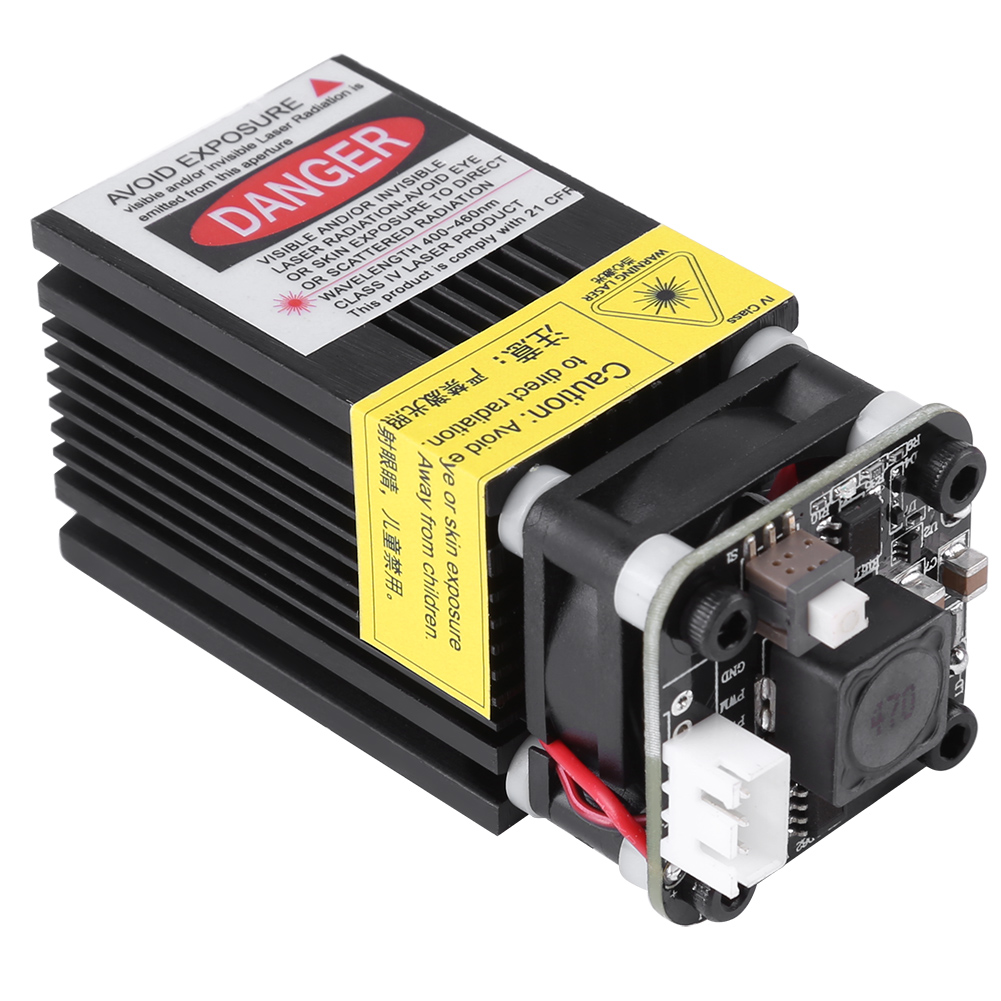

我决定在解决我的问题后写这篇文章,即使我对 grbl 没有足够的了解并且我是 cnc 世界的新手……,也许有人会节省我失去安装激光(很多)并运行 LaserGRBL 的时间. 我遇到的问题是,在正确安装了所有软件的情况下,激光根本没有以任何方式关闭。如果有人遇到像我这样的激光器(内置 pwm)的这个问题,我最终通过简单地将地线(激光电源的 0V)直接连接到 Arduino Gnd 引脚来解决它。在我把它连接到我自制机器的通用Gnd之前(这样,我不明白它,但即使它们都连接了它也不起作用,包括Arduino)。
感谢您能够使用该软件。
我希望能有所帮助。
激光不关闭,问题已解决 #497

激光不关闭,问题已解决 #497

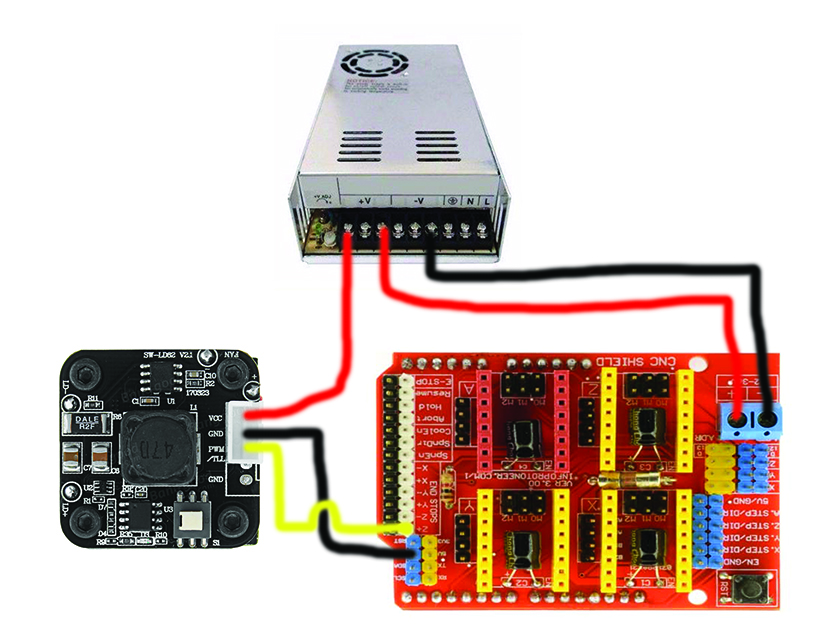

嗨大卫。你建议这样的事情?

激光不关闭,问题已解决 #497

激光不关闭,问题已解决 #497
作者
大卫7820 评论了 2018 年 11 月 22 日 通过电子邮件
激光不关闭,问题已解决 #497

我认为这并非不可能。我已经发现了我的问题。我会把图像放在晚上。我将示波器连接到引脚 11 (Z +)。脉冲与 GRBLLaser 跟踪图像一起击中。发送的电压适合在黑暗区域发射激光。但这没有连接激光驱动器中的引脚 9。当连接到激光驱动器时,11 脚电压下降一半。我会做一个测试。我将拆焊 SW-LD62 冷却器(LD 驱动器)。我认为他实际上是在消耗一些东西。这是真实的,我将为此使用一个来源。否则我会在引脚 11 上进行设置以提高发送到 TTL 的电压。

激光不关闭,问题已解决 #497

您是否有万用表能够测量连接到 LD 且未连接的引脚 11 (Z +) 处的电压?

激光不关闭,问题已解决 #497

对不起我糟糕的英语。哈哈哈哈哈哈

激光不关闭,问题已解决 #497
作者
大卫7820 评论了 2018 年 11 月 22 日 通过电子邮件
激光不关闭,问题已解决 #497

你是法国人吗?

激光不关闭,问题已解决 #497
作者
大卫7820 评论了 2018 年 11 月 22 日 通过电子邮件
激光不关闭,问题已解决 #497

行。我们走吧。谷歌翻译:
¿Tiene un multímetro para poder medir el voltaje en el pin 11 (Z +) conectado al LD​​ y sin conectar?

激光不关闭,问题已解决 #497

巴西大豆。

激光不关闭,问题已解决 #497

pero una duda que no entendí。已解决激光和数控屏蔽的问题?

激光不关闭,问题已解决 #497
作者
大卫7820 评论了 2018 年 11 月 22 日 通过电子邮件
激光不关闭,问题已解决 #497

creo que es exactamente el problema。la noche llegando del trabajo voy a poner las imágenes de las mediciones que realicé

激光不关闭,问题已解决 #497

algo está drenando la corriente en el perno 11

激光不关闭,问题已解决 #497
作者
大卫7820 评论了 2018 年 11 月 22 日 通过电子邮件
激光不关闭,问题已解决 #497

对不起 。corrente = 卡德纳

激光不关闭,问题已解决 #497

很高兴见到 U2

激光不关闭,问题已解决 #497

现在回家。当我回家放一些照片

激光不关闭,问题已解决 #497

布宜诺斯艾利斯大卫。desconectar el refrigerador no ha cambiado en nada。la caída de la señal permanece。voy intar poner un regulador step-up。Vamos 一个版本。大磨砂

激光不关闭,问题已解决 #497
作者
大卫7820 评论了 2018 年 11 月 22 日 通过电子邮件
