切割 3mm 木头 #536

推推 grbl 2年前 (2023-01-27) 133次浏览
关闭
aldva 打开了这个问题 2018 年 12 月 23 日 · 17条评论
关闭

切割 3mm 木头#536

aldva 打开了这个问题 2018 年 12 月 23 日 · 17条评论

注释

切割 3mm 木头 #536

你好,我是 GRBL
论坛的新人,我想问一下切割 3mm 木材的设置 如何?有可能管理电源吗?


阿尔贝托

切割 3mm 木头 #536

嗨阿尔贝托。你有什么类型的激光?坎多强?我有 2500W,3mm 对它来说太多了。仅轻木或软木,使用 2 或 3 次以低速获得最大功率。

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 2 日 通过电子邮件
切割 3mm 木头 #536
电晕管 评论了 2019 年 1 月 2 日

使用哪种软件准备数据并不重要。在Laser GRBL中将M3或M4设置为255,然后尝试使用1000。 $32设置为1。当然你必须手动对焦到最小点(使用S10或S20对焦)。

不要忘记一直戴眼镜!!

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 2 日 通过电子邮件
切割 3mm 木头 #536
斯图尔特B4 评论了 2019 年 1 月 2 日

嗨阿尔德瓦。
将 GRBL 升级到版本 1.1f。

此链接将下载最新的 GRBL 版本 1.1f。
您只需要 .hex。
https://github.com/gnea/grbl/releases/download/v1.1f.20170801/grbl_v1.1f.20170801.hex

然后转到此处并下载 XLoader zip 文件。
http://xloader.russemotto.com

将 XLoader 提取到某处的文件夹中。
您也可以将 GRBL .hex 文件放在同一文件夹中。

接下来确保您的机器连接到正确的 Com 端口。

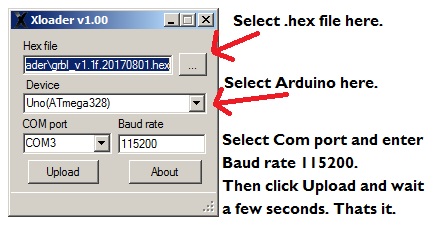

运行 XLoader。
然后这样做。
切割 3mm 木头 #536

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 2 日 通过电子邮件
切割 3mm 木头 #536
所有者
阿尔基皮塔 评论了 2019 年 1 月 2 日

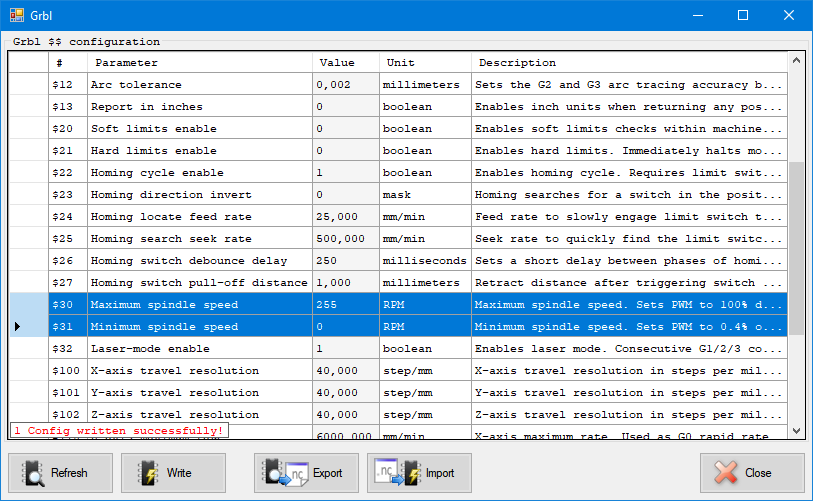

有 2 个配置值:$30 和 $31,对应于用于获得最大功率和最小功率的 S 值。

它们将由 grbl 缩放以产生 255 种不同的 PWM 功率调节范围,因此我建议使用更直观的值 $30=255 和 $31=0

切割 3mm 木头 #536

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 3 日 通过电子邮件
切割 3mm 木头 #536
斯图尔特B4 评论了 2019 年 1 月 4 日

你检查过所有的接线/电缆/连接器了吗?
更新到 1.1f 通常不会导致轴移动问题。

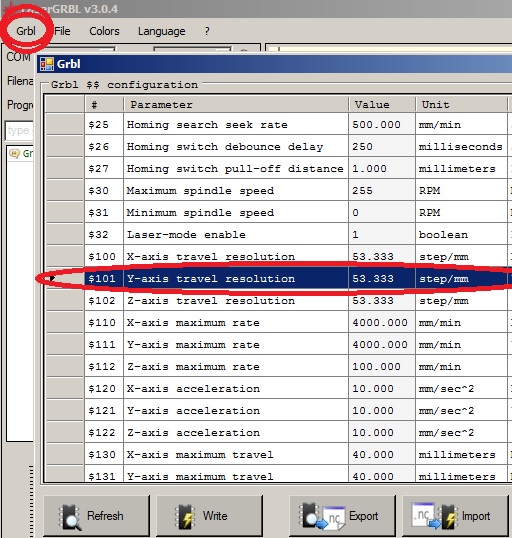

您还可以在 LaserGRBL 的 Grbl 菜单上检查 GRBL 配置设置,以确保在 GRBL 中正确设置 $101。
我的设置只有 53.333,因为我的机器很小。
你的数字会更高。

切割 3mm 木头 #536

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 4 日 通过电子邮件
切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 4 日 通过电子邮件
切割 3mm 木头 #536

我刚刚意识到,当使用 XLoader 和 GRBL 1.1f .hex 文件时,您需要再次执行此操作,但如果您有 Nano,则波特率较低。
对于 Arduino Nano,它应该是 57600。
您可以在 XLoader 波特率设置中更改它。

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 1 月 4 日 通过电子邮件
切割 3mm 木头 #536
斯图尔特B4 评论了 2019 年 1 月 4 日

您可以尝试从电路板上拔下 Nano,然后仅插入 USB 线即可上传 GRBL。
或者您可以拔下 Nano 并使用 Arduino IDE 程序并使用 eeprom_clear 草图先清除 eeprom,然后再次尝试上传 GRBL。
如果您没有 Arduino IDE,您可以在这里获得它:
https
://www.arduino.cc/en/Main/Software 对于 Windows XP 及更高版本,只需单击 Windows Installer。
之后您可以单击“仅下载”。

安装 IDE 后执行此操作。
确保您的 Nano 已插入 USB 端口。

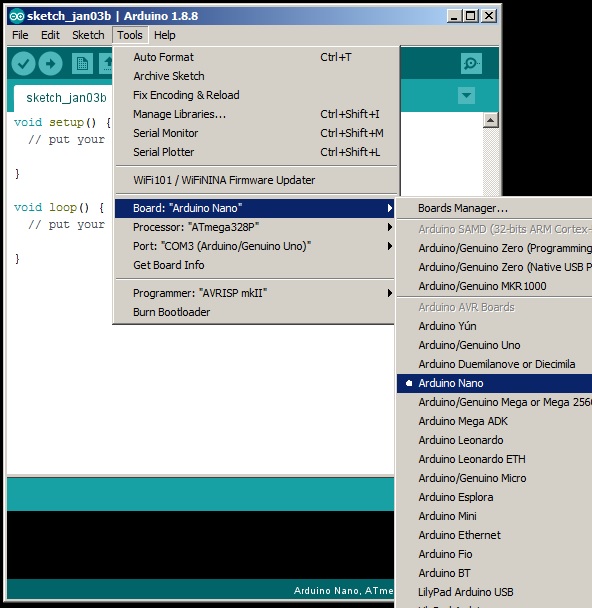

转到工具菜单并从列表中选择您的 Arduino。
切割 3mm 木头 #536

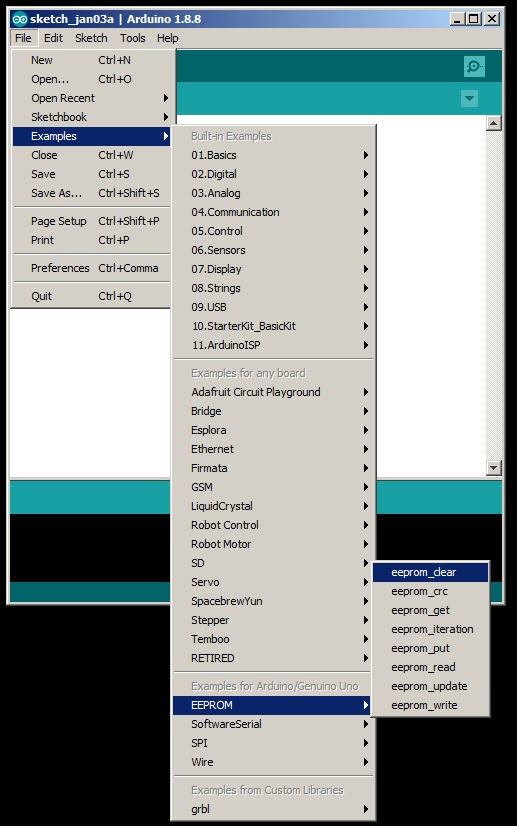

选择 eeprom_clear。
切割 3mm 木头 #536

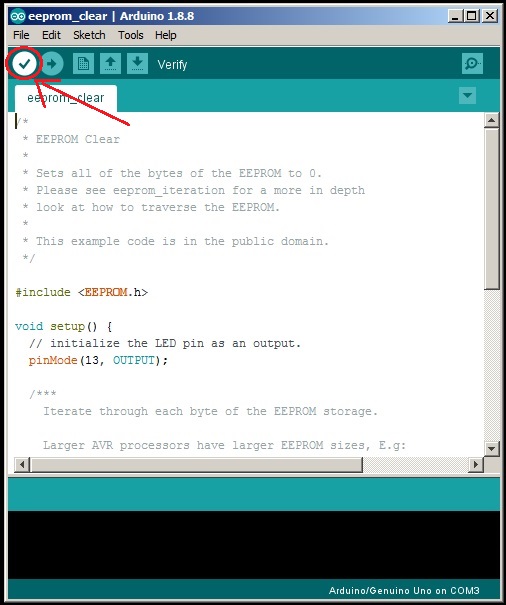

单击验证勾号。
切割 3mm 木头 #536

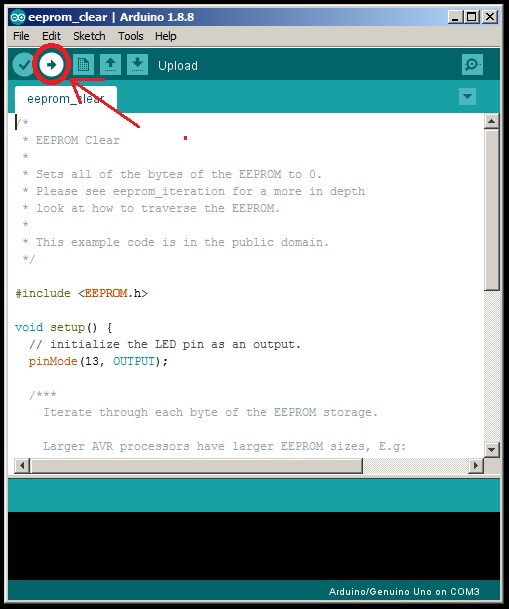

单击上传箭头按钮。
切割 3mm 木头 #536

然后您可以尝试再次上传 GRBL。

切割 3mm 木头 #536

你好

当切割 3 毫米时,它不会总是在第一次通过时切割,我有 2.5 瓦激光,我必须经过 19 次才能完成,但不要忘记速度越慢,你会得到的越多

切割 3mm 木头 #536
作者
阿尔德瓦 评论了 2019 年 2 月 5 日 通过电子邮件
切割 3mm 木头 #536

当您从 GRBL 0.9 升级到 1.1 时,您还必须输入所有设置。有机器图片吗??你能发送 $$ 设置吗??
可以使用 M3 命令生成激光器的全功率。
15W的二极管很难对焦。您只能在距激光 30 毫米至 60 毫米的地方获得良好的切割焦点。
