关于界面和G代码的几个问题 #569

推推 grbl 1年前 (2023-01-27) 195次浏览
关闭
pj3r 打开了这个issue 2019 年 2 月 1 日 · 5 条评论
关闭

关于界面和G代码的几个问题#569

pj3r 打开了这个issue 2019 年 2 月 1 日 · 5 条评论

注释

关于界面和G代码的几个问题 #569

你好,

我最近买了一台带 1×1 米工作台的廉价激光器,到目前为止它一直很糟糕。
在我的小型笔记本电脑上,Eleksmaker 软件只是一团乱麻,所以我选择了 LaserGRBL,它运行良好,请注意,我只遗漏了几件事,很可能是由于用户错误。

好的,首先(对我来说最重要的)是零号机器。如何将其设置为 x0y0?我想我可以把它放回原处,但是机器归零根本没有改变….我的装备上没有任何传感器,所以我使用了一套卡尺并手动将其移动到“开始”位置在打开电机/程序之前。我在 x 和 y 间距上测量 60mm,这是我的机器零。每当电缆被卡住,或者我出于某种原因必须停止程序中途并重置时,我的家就会被删除,它会恢复到机器零。有点烦人,那么是否有 G 代码或可以重置值的设置?

其次,如果我能让机器的激光在 G1 运动时打开并在 G0 运动时关闭,那就太好了。这将显着清理代码,但如果不可能,那也没关系。

第三,这是我真正喜欢 EleksCAM 的唯一功能,是否可以进行“预览”区域运行?如果您不知道那是什么,它基本上是激光开启的正方形(低功率,所以 S40M3),勾勒出激光将雕刻的区域。基本上,它会从左上角、右上角、右下角、左下角、左上角移动 3 或 4 次……这样您就可以确保零件位于正确的位置。

第四,我有一个 15w 激光,我有一个备用/不同的镜头(?),但是可以雕刻金属吗?我还不能让它在铝/黄铜/钢上做任何事情,但也许我做错了什么。可能是焦距,因为我的机器没有 Z 轴。

第五,有人有干净的 Fusion360 后处理器吗?或者我应该只为 Smoothie 激光或 GRBL 编辑后处理器吗?它们似乎都添加了很多不必要的代码,现在我最终在开始行和停止行之间复制了一堆 G 代码。我的直觉告诉我这可以自动完成……

对其中任何一个的帮助将不胜感激(重点是第一个,这是最主要的)!

关于界面和G代码的几个问题 #569
斯图尔特B4 评论了 2019 年 2 月 1 日

第三,这是我真正喜欢 EleksCAM 的唯一功能,是否可以进行“预览”区域运行?如果您不知道那是什么,它基本上是激光开启的正方形(低功率,所以 S40M3),勾勒出激光将雕刻的区域。基本上,它会从左上角、右上角、右下角、左下角、左上角移动 3 或 4 次……这样您就可以确保零件位于正确的位置。

成帧,低功率激光。

关于界面和G代码的几个问题 #569

将此文本复制并粘贴到 GCode 窗口中。
这将围绕图像进行 3 次。

M4
S2
F500
G0 X[左] Y[上]
G1 X[右]
G1 Y[下]
G1​​ X[左]
G1 Y[上]
G1 X[右]
G1 Y[下]
G1​​ X[左]
G1 Y[上]
G1 X[右]
G1 Y[下]
G1​​ X[左]
G1 Y[上]
G0 X0 Y0 F4000
M5

关于界面和G代码的几个问题 #569

您可以通过更改速度设置的 F 和激光功率设置的 S 来更改速度和激光功率,例如 S10 F200

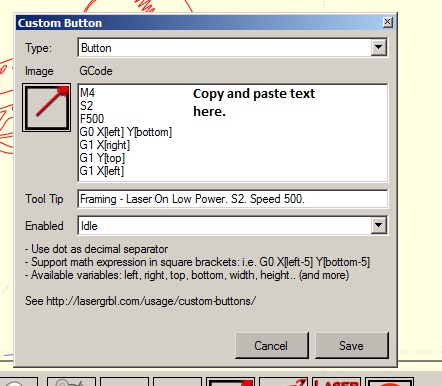

工具提示可以是任何你想要的。
我用这个:
取景 – 低功率激光。S2。速度 500。
当您将鼠标悬停在新按钮上时,将出现此内容。

加载您的图像并准备刻录,单击“连接”。
单击您的新按钮,它将以低功率在图像外部移动激光。

关于界面和G代码的几个问题 #569

即使使用 15 瓦激光,您也很难在金属上雕刻。
阳极氧化铝应该没问题。但是大多数金属会将大部分光反射回表面,激光产生的热量会被金属吸收/消散。所以你需要一个非常强大的激光来获得好的结果。
youtube 上有一个人先在不锈钢上涂上芥末,然后使用 4 瓦激光对不锈钢进行激光加工。
https://www.youtube.com/watch?v=B60nXwhK9gk

关于界面和G代码的几个问题 #569
作者

谢谢大佬,我明天第一时间去试试!
LaserGRBL 是否接受 [左] [右],或者我是否需要为每个程序分别输入该数据?
例如,我可以给它 4 个参数/弹出菜单,这样我只需要输入工件偏移量(例如 x100.y100.)和该点的零件尺寸(例如,如果文本为 20 高和 100 宽,x100.y20.)?

关于界面和G代码的几个问题 #569

您不需要为每个作业输入不同的设置。
您只需保留自定义按钮设置即可。

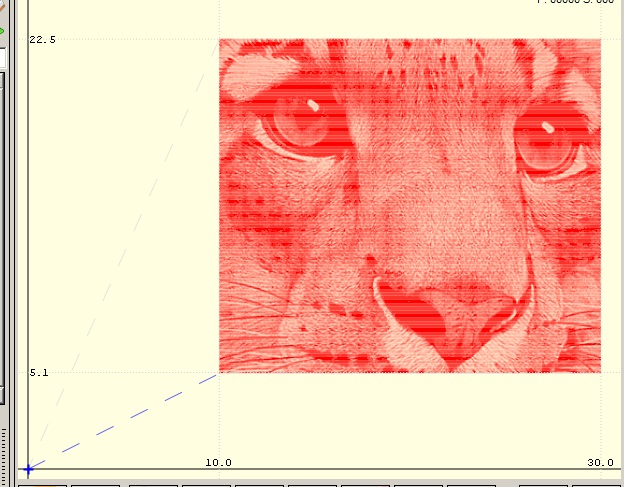

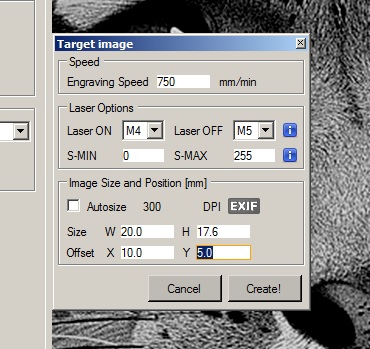

加载图像并准备刻录,包括目标图像设置中的任何偏移。
然后,当您使用自定义按钮时,它仍然会绕过图像的边缘。

关于界面和G代码的几个问题 #569

关于界面和G代码的几个问题 #569

关于界面和G代码的几个问题 #569
    • 机器零位通常设置在右上角,工作通常在负空间中完成。
      您可以使用 $N 命令将其移动到左下角并将其归零,但您必须小心确保它每次都能正确归位。
    • GRBL1.1 可以做到这一点。如果你设置$32=1,那么只有G1/G2/G3会激活激光针。
  1. 我真的认为 LaserGRBL 应该预装外围按钮。您可以按照 StuartB4 的建议进行操作。

  2. 要在金属上雕刻,您必须在表面添加激光涂层。

  3. 我们的一位创客空间成员用激光为 GRBL 制作了一个后处理器。您可以在https://www.facebook.com/groups/snocomakers/查询
