CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

推推 grbl 1年前 (2023-01-27) 71次浏览
关闭
EBEALIEN 开了这个issue 2019 年 4 月 12 日 · 11 条评论
关闭

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧#620

EBEALIEN 开了这个issue 2019 年 4 月 12 日 · 11 条评论

注释

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

大家好,
我已经在其他话题写过了,闭关不想打扰。
一个月前,我购买了带有 5500 mW 激光的 3018 2 合 1 cnc,问题随之而来,
直到我退回设备并且他们偿还了我(亚马逊)。
昨天,另一台相同的机器从中国运来,但使用 10000mW 激光,即使使用不同的卡,同样的故事,同样的问题。
在打开电源时,即使在 pwm 模式下,激光器也会继续燃烧,并且没有加载任何东西,并且在必须分离时不会分离。32 美元 = 1
帮帮我,我已经花了 700 欧元去看激光了。请一个好的代码并尝试制作视频。否则我也退货。
谢谢朋友,谢谢。安东尼奥意大利:-(

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620 EBEALIEN 更改标题 CNC 3018 二合一 + 激光 10000mW CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 2019 年 4 月 12 日
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
作者

更新
如果我在使用其他东西后尝试使用 lasergrbl,我的设备可能会混淆。
我已经尝试了一些解决方案,但我坚信laser grbl是最好的,我想使用它。
如果我打开 PC 和我的设备,PWM 中的激光器工作,我必须弄清楚如何将其设置为切割,以及如何将其设置为拍照。
我不是专家,但我想了解如何调整切割纸板的功率以及如何切割 3 毫米胶合板。
提到的激光是 10000mw,我不知道如何剂量。
我们一步步找到解决方案。
感谢帮助我的人。
安东尼奥-意大利

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
所有者
阿尔基皮塔 评论了 2019 年 4 月 16 日

再见安东尼奥。Ti aiuterei volentieri ma in questi giorni sono troppo occupato。
Scrivimi a info@lasergrbl.com e descrivimi il problema, magari ci sentiamo x tel dopo la Pasqua

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

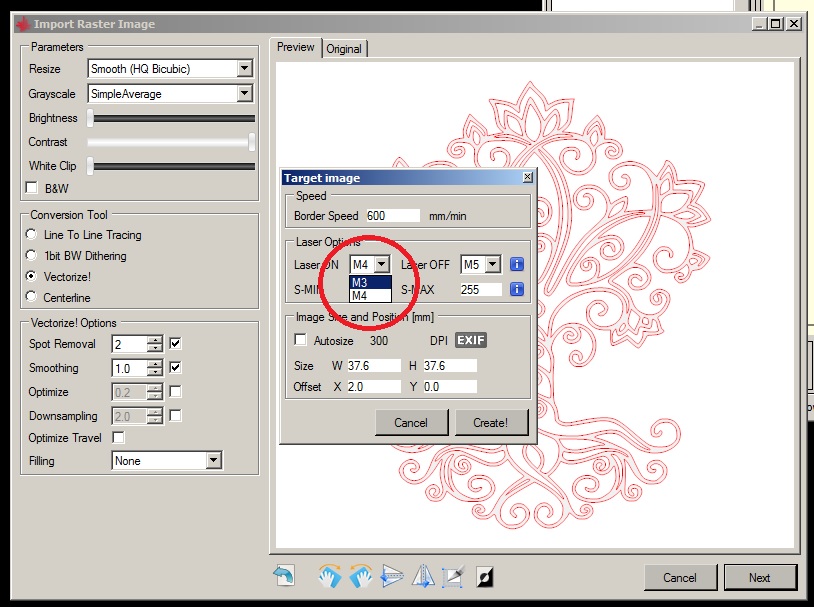

当您准备好要刻录的图像时,您将进入目标图像设置。
切掉最好把M4改成M3。
您也可以在其上方的速度设置中更改雕刻速度。
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

要切割较厚的材料,您可能需要进行 1 次以上的激光切割。
如果你有一个可以上下移动的 Z 轴激光,你也可以在每次通过后将它向下移动非常小的量。
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
作者

谢谢你们,
无论激光是否消失,在这个网站上都有专业和认真。
在不假设某人必须了解所有内容的情况下回答,这对男人来说是一种优点,比什么都重要!
现在,我阅读了整个站点,并搜索了主题,今晚感谢StuartB4,arkypita,我尝试了 cutting pass。
不幸的是,我找不到一个文件来尝试已经很好,而且我在一千个“youtuber 意大利人”(假的)中
我什么都不懂,只有外国人我才能理解一些东西。我会及时通知您最新消息,同时支持该项目,因为它值得!
安东尼奥

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
作者

更新:

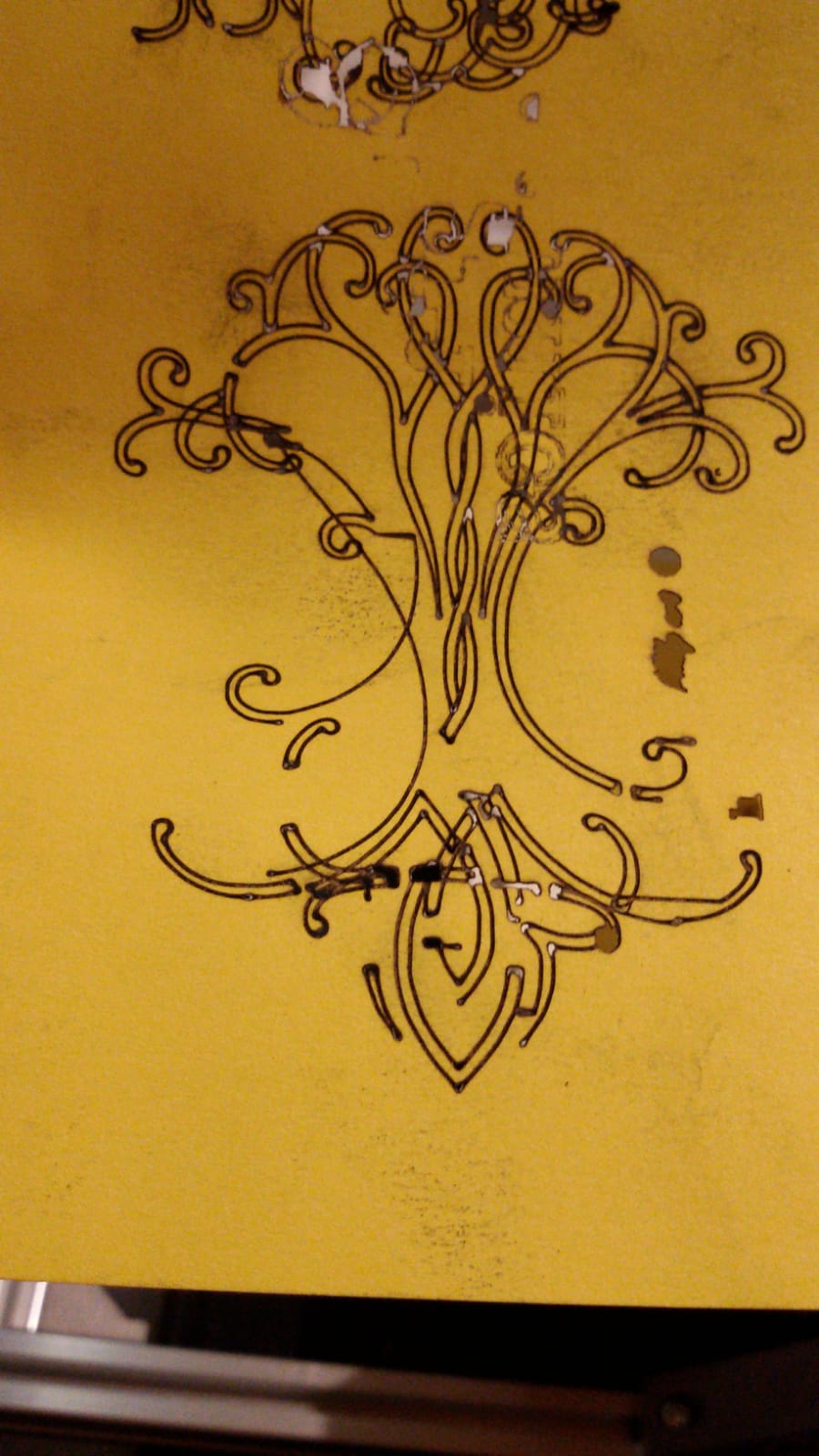

我尝试了与 80 x 80 毫米不同的“树”视频的解决方案,
并从原始设置开始,我尝试升高和降低,但是,我得到了相同的结果,只是速度发生了变化,我知道最多达到1000。
现在我觉得理想的(我还没有找到比较的方法),它会有一个测试文件和另一个测试文件,以验证功率差异,并由发帖者进行测试和比较它。
我的意思是,如果他们有分歧,我也必须有我,如果我没有我认为有问题。我有几天的时间来确定订单的成功或失败关闭。 在实践中我无法创造一个简单的,看到各种力量,
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

我看到一个 4 毫米的胶合板切割,具有 2500 兆瓦,所以如果我的有 10000 兆瓦………………………………..

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
作者

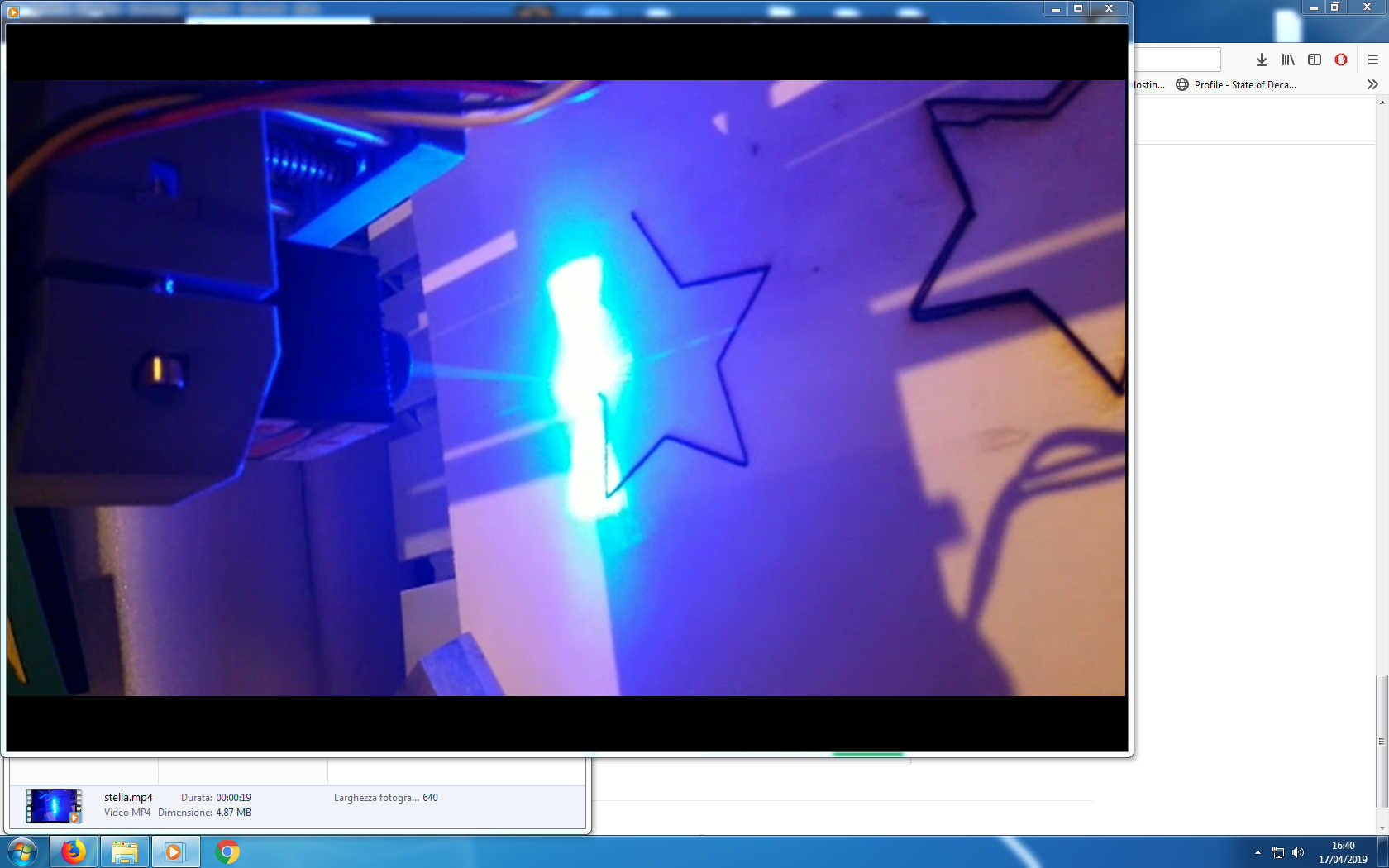

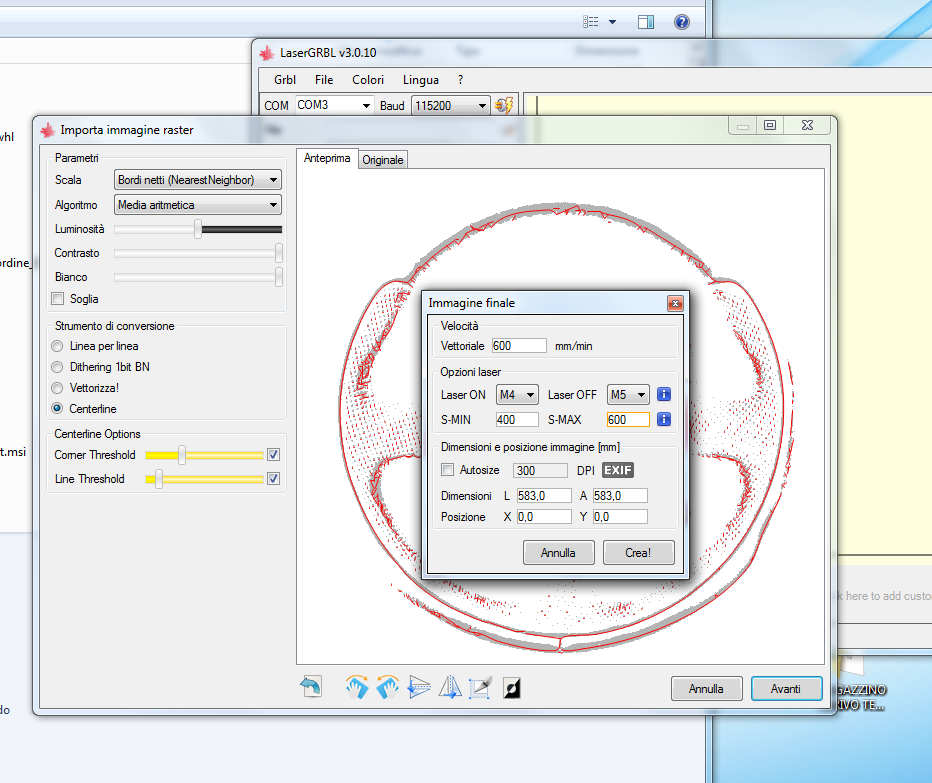

我在木头上花了一颗星,以 600 毫米/分钟的速度进行了 3 次通过 —- 然后我将 0 – 255 替换为 400 – 600,然后在主页上将 2 次速度降低到 50%,并将功率调到最大。
这是一个例子 但是我如何理解最小功率和最大功率,然后我必须保持 0 – 255,或者我可以插入更高的平面值?Grazie StuartB4 和 arkypita
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
所有者
阿尔基皮塔 评论了 2019 年 4 月 27 日

在 grbl 配置中你可以设置。

设置和示例值 描述
30 美元=1000 美元。 最大主轴转速,RPM
31 美元=0。 最低主轴转速,RPM

这两个值都是完全任意的。

当您发送 S 命令时,它们将按比例缩放到 PWM 功率(具有 0-255 的 8 位物理范围),使用 $30 和 $31 作为缩放 S 命令值的值。

例如:

如果 $30=1000,$31=0,则 S500 对应的 PWM 值为 128,即功率的 50%。
如果 $30=10000,$31=0,则 S500 对应的 PWM 值为 13,即功率的 5%。
如果 $30=255,$31=0,则 S128 对应的 PWM 值为 128,即功率的 50%。

没有什么能阻止你设置一个完全任意的值,但我只建议两种不同的设置:

  • 1000/0 如果您想以千分之一的值表示 S 功率,其中 S500=50.0% 和 S320=32.0%
  • 255/0 如果你想在 0-255 灰度位图比例和 0-255 自然 8 位 PWM 值之间自然转换。
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
所有者
阿尔基皮塔 评论了 2019 年 4 月 27 日

稍后在 LaserGRBL 的光栅导入程序中,您可以放置​​另外两个具有完全不同功能的不同 S-MIN 和 S-MAX。它们控制灰度值如何转换为 S 值:白色变为 S-MIN,黑色变为 S-MAX

总结:
$30和$31控制S值和PWM功率之间的转换。
S-Min和S-Max控制灰度图像像素值和S值之间的转换。

通常它们被机器人设置为相同的值(即 0-255),因此白色像素将是 0% 的功率,50% 的灰色变为 50% 的功率等等,黑色像素为 100% 的功率,但也有一些情况使用不同的值可以使您受益。

例如,如果您有一台高功率激光器并且您只想使用一部分功率,您可以在光栅导入中设置较低的 S-Max 以产生较低的 S 值,而无需使用所有功率进行雕刻。

另一种情况是,如果您的激光功率太弱而无法雕刻浅色调,或者在较低的值下根本不发射,那么您可以将功率设置 S-Min“提升”到更高的值,这样“白色像素”就会出现例如转换为 S20 而不是 S0 等。

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
作者

嗯,我明白了!
数值范围,我可以根据自己的需要来调整,但是最后会返回0-255,设置为千位,或者百分比,我理解了。
我会做很多测试来了解更多,我会报告它们。
我不明白的(没有参考点)是估计我的 10 瓦激光器的功率。
我看到 2500 兆瓦的激光器与我的相同,在 4 毫米上进行 3 道切割,而我的 10 兆瓦激光器也可以做到这一点,但很困难。
但最终,它不会超过最大升力,我该如何对其进行物理测试?
@arkypita只要有可能,我们都能听到对方的声音!我已经发送了带有视频的邮件,但它返回了一个错误。
@arkypitaQuando vuoi se possibile, possiamo sentirci!

从本质上讲,了解最大功率是理想的,然后使用百分比。
现在我们说激光与软件配合得

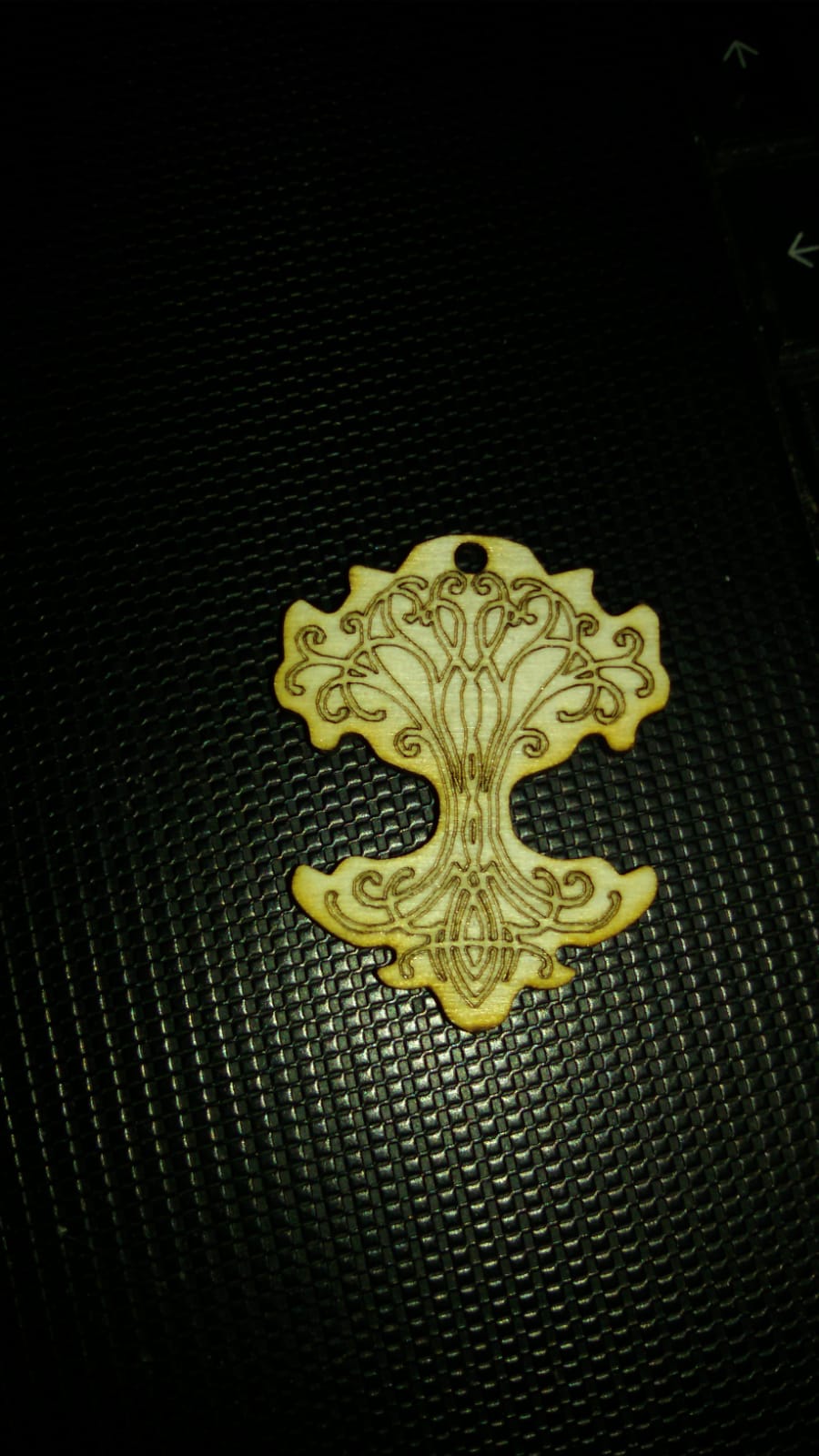

很好,感谢你工作得很好,我拍了一张小照片,还有一些剪裁。当我打开设备时,它会快速扫描 3 次,然后等待工作。 在我通过 png 矢量化 600 速度 0-255 之前。然后我削减 svg 300 速度并放入 700 – 701。叹息
CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620
所有者
阿尔基皮塔 评论了 2019 年 4 月 29 日

我不明白的(没有参考点)是估计我的 10 瓦激光器的功率。
我看到 2500 兆瓦的激光器与我的相同,在 4 毫米上进行 3 道切割,而我的 10 兆瓦激光器也可以做到这一点,但很困难。

没有专门的仪器,或者没有激光二极管来比较,很难了解激光的真实功率。您只能做一些经验性的考虑或评估电压/电流消耗。

请记住,在切割/雕刻时聚焦非常重要:聚焦在 0.1×0.1mm (0.01mm^2) 的平方点上的 2W 二极管意味着每个表面单位的功率为 200W/mm^2,而 10W 二极管聚焦在 1x1mm (1mm^2) 的点上意味着功率仅为 10W/mm^2。这意味着聚焦点越小,聚焦点上的“功率压力”越高。

这就好像你试图对注射器针头或五金店的大钉子施加相同的压力/重量。

另请注意,聚焦取决于镜头质量,一般情况下,使用更高的激光功率更难获得小聚焦点。

聚焦是通过使用 Z 轴控制或旋转聚焦透镜齿轮来增加/减少激光到表面的距离来完成的。评估焦点时注意保护眼睛。使用激光可用的较低功率来评估焦点(即关闭激光模式,255 功率的 S30,打开激光的 M3),请戴上一副好的安全眼镜。

这里有一些提示:https ://jtechphotonics.com/?p=2602

CNC 3018 2 IN 1 + LASER 10000mW 持续燃烧 #620

如果我有 15w 激光如何设置最大值?
对不起,我对这个设置很白痴:)
