不完整的削减 #629

推推 grbl 1年前 (2023-01-27) 68次浏览
关闭
Reynvann 打开了这个问题 2019 年 4 月 28 日 · 23条评论
关闭

不完整的削减#629

Reynvann 打开了这个问题 2019 年 4 月 28 日 · 23条评论

注释

不完整的削减 #629

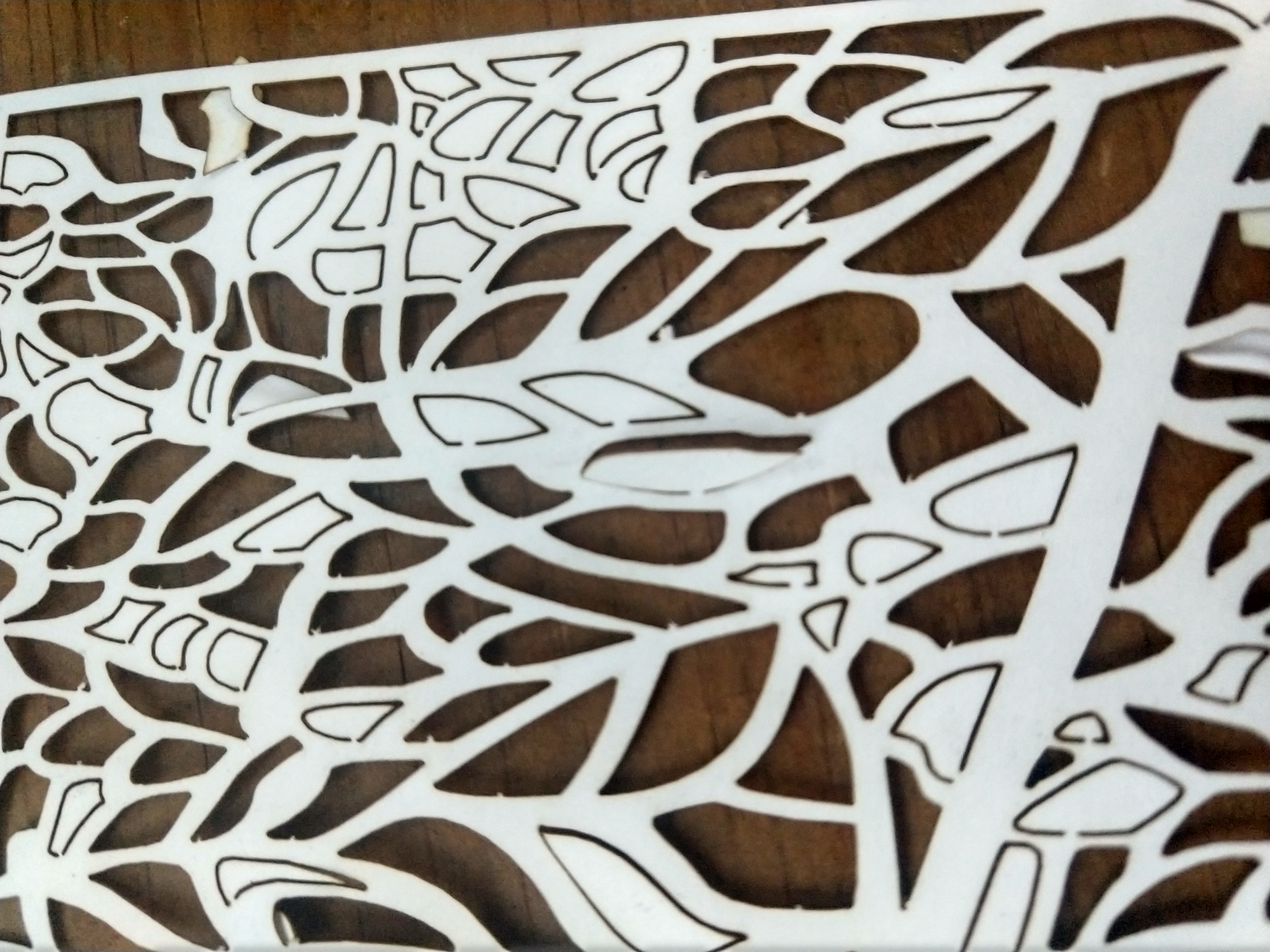

我已经多次尝试切割这个形状,但很多部分并没有完全切割。行进一开始激光就会打开,但有时切割不会。我阅读了 192、189、197 和 64 篇文章,但根据我的初步了解,我不确定是否有解决办法?我可以看到有人建议在剪辑片段的开头有一个短暂的延迟。这曾经实施过吗?如果我需要在设置文件或配置文件中更改某些内容,我该怎么做?尽管看起来所有未切割部分的长度都相同,但从 0.3 毫米到 3 毫米的长度各不相同。如果有人可以帮助解决这个问题,我将不胜感激。2500兆瓦
不完整的削减 #629

不完整的削减 #629
AlexiaPoub 评论了 2019 年 5 月 1 日

您必须削减哪些设置;. Μy Laser 只做雕刻。

不完整的削减 #629

你在使用inkscape吗?我遇到了类似的问题,确保所有路径都已关闭。选择一个未完成的形状并填充颜色。如果没有,那就有问题了。如果它确实填满了,让我们继续寻找……

不完整的削减 #629
AlexiaPoub 评论了 2019 年 5 月 4 日 通过电子邮件
不完整的削减 #629
所有者

我认为您的激光器在收到电源开启信号和有效开启之间有一点延迟。

也许这可能取决于激光驱动器控制板上的一些电容器。

你应该检查你是否有 pwm 输入来控制激光的开和关,这应该立即行动

不完整的削减 #629
AlexiaPoub 评论了 2019 年 5 月 4 日 通过电子邮件
不完整的削减 #629

您使用的是什么激光器/控制器?

不完整的削减 #629
AlexiaPoub 评论了 2019 年 5 月 5 日 通过电子邮件
不完整的削减 #629
e6910 评论了 2019 年 5 月 5 日 通过电子邮件
不完整的削减 #629
AlexiaPoub 评论了 2019 年 5 月 5 日 通过电子邮件
不完整的削减 #629

禁止摄影…

不完整的削减 #629
作者

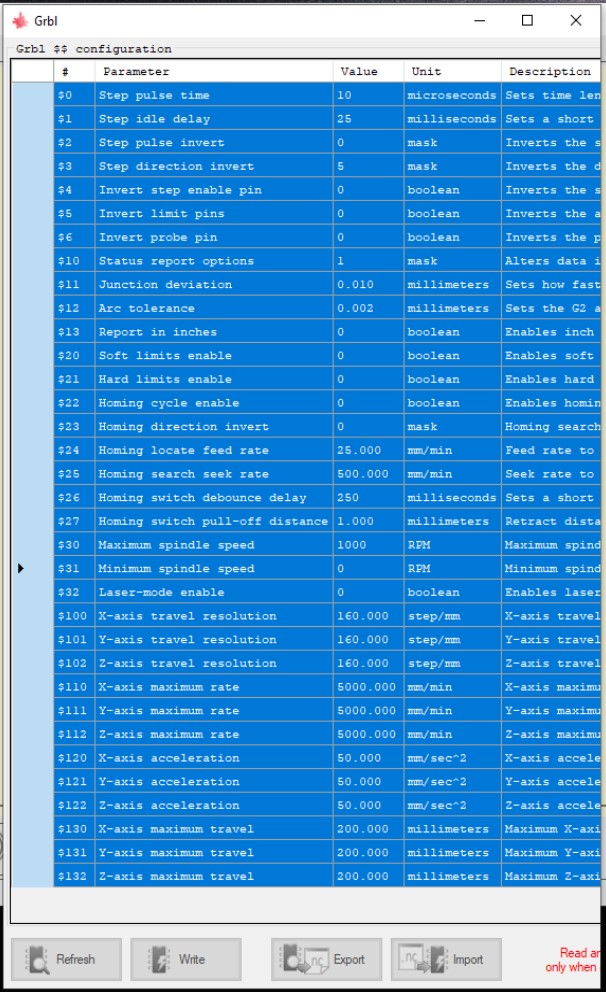

我是原贴。抱歉耽搁了,我出差去了。这是原始配置的屏幕截图。
我主要使用带有 LaserGRBL 的 jpg 文件。我的激光模块是一个便宜的 2500mw,带有晶体管触发器,没有电容器。未切割的部分始终位于切割段的开头并且激光打开。即使我的激光精确定位,但在该段的开始处激光不是精确定位的,它更大。然后它会回到一个精确点并立即切割。我订购了一副额外的护目镜,当我拿到它们时,我会尝试制作一个视频来记录发生的事情。 化
不完整的削减 #629

不完整的削减 #629
作者

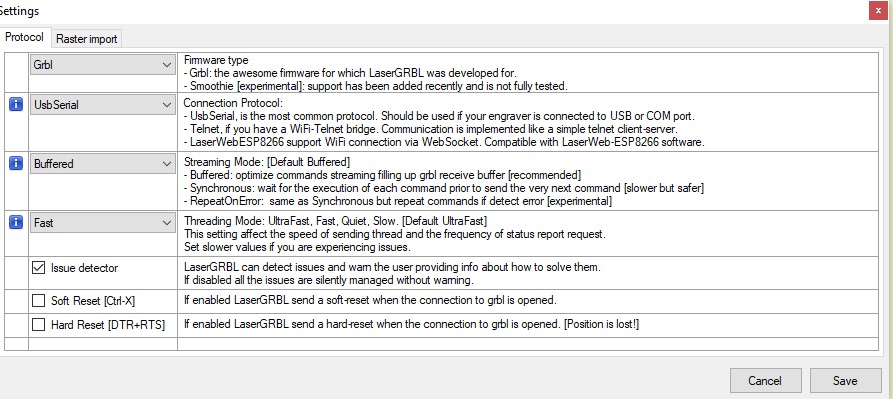

这是设置。在Raster Import中,勾选PWM,取消勾选Unidirectional Engraving。

不完整的削减 #629

不完整的削减 #629
作者

此外,我使用 Inkscape 来填充形状、处理图像等,但我必须将文件保存为 jpg 或 png。这是我可以将任何东西放入 LaserGRBL 的唯一方法。我错过了什么或者做错了什么吗?.svg 文件无法在 LaserGRBL 中打开…

不完整的削减 #629
e6910 评论了 2019 年 5 月 5 日 通过电子邮件
不完整的削减 #629
作者

我应该将图像另存为某种分辨率吗?最初,我认为它被设置为 90dpi。我将其更改为 300。这会导致任何问题吗?

不完整的削减 #629
作者

在 inkscape 中,确保将所有对象都转换为路径。在路径菜单上。然后 groupp 布局 (ctrl-G) 并与页面对齐。然后尝试再次打开 svg。

2019 年 5 月 5 日星期日上午 12:02 Reynvann @ .***> 写道:另外,我使用 Inkscape 填充形状、处理图像等,但我必须将文件保存为 jpg 或 png。这是我可以将任何东西放入 LaserGRBL 的唯一方法。我错过了什么或者做错了什么吗?.svg 文件无法在 LaserGRBL 中打开… — 您收到此消息是因为您发表了评论。直接回复此邮件,在 GitHub < #629 (comment) > 上查看,或将线程静音https://github.com/notifications/unsubscribe-auth/AHCFLKNTGZIZAK4FXXSMOJ3PTZE3NANCNFSM4HI5HRZA

我将在我的下一个项目尝试中尝试这个。谢谢!

不完整的削减 #629

@Reynvann.

您是否在 GRBL 设置中启用了激光模式。
在您发布的设置图片中,我注意到 $32 仍设置为 0
尝试将其设置为 $32=1

不完整的削减 #629
AlexiaPoub 评论了 2019 年 5 月 6 日 通过电子邮件
不完整的削减 #629

我更改 $32=1 但问题未解决。🙁也许我的激光不能切割。

不完整的削减 #629
斯图尔特B4 评论了 2019 年 5 月 6 日

@Reynvann

启动 LaserGRBL
单击“连接”按钮确保您的机器已连接。

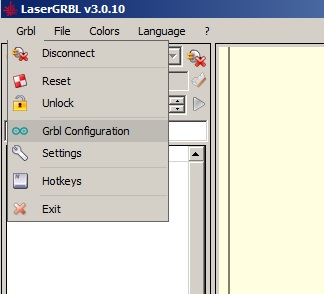

单击 Grbl 菜单并选择 Grbl 配置。
向下滚动到 $32,然后单击其中包含 0 的框。
将其更改为 1.

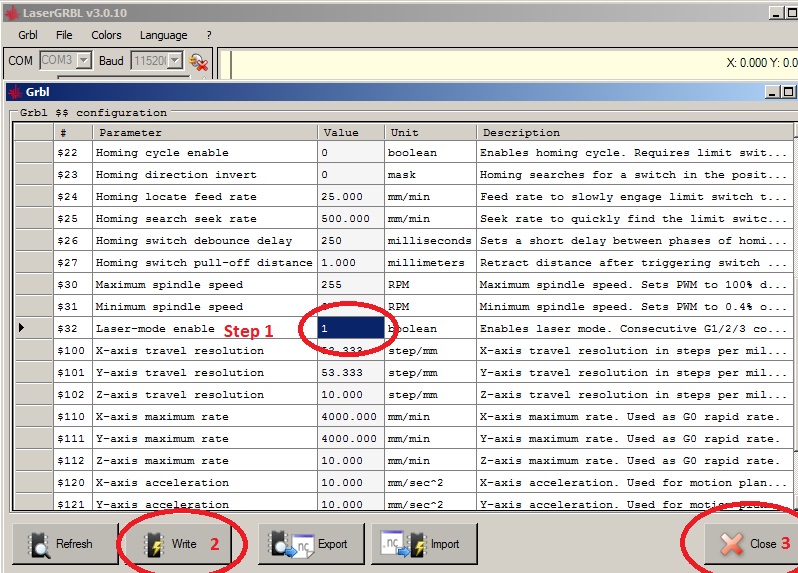

单击 Write,然后单击 Close,如下图所示。
不完整的削减 #629

不完整的削减 #629

不完整的削减 #629
汤立康 评论了 2019 年 5 月 7 日

我的问题是门槛。我用我的 oszilloskop 找到了它。
我建立了自己的激光驱动器。它是一个带有运算放大器的 CC 驱动器。使用 1khz PWM,它几乎可以覆盖整个 PWM 范围。听起来不错,但问题出在激光本身。他需要最低能量(或 pwm 最低占空比)才能工作。我的 50mw 紫外激光器从 3% 的占空比开始,而我的 2.5W 激光器至少需要 8% 的占空比。第二个问题是,最小主轴速度设置根本不适用于我未更改的 1.1f grbl。(现在我更改了 config.h 并启用了值为 20 的设置)
好吧……这是一个很长的介绍……;-)。如果我使用过高的工作速度,就会出现问题。GRBL 将改变激光功率并使其适应速度。但是由于我的缓慢加速设置和高度详细的结构,我的机器从未达到这个给定速度,并且 GRBL 将激光功率更改为低于阈值并且激光关闭。结果和我们的一样。
3 解决方案,如果可能的话:1.) 使用恒定的激光功率而不是 PWM 进行切割,或者 2.) 使用启用的最小主轴速度和一个值重新编译 GRBL,这肯定会打开你的激光,或者 3.) 使用明显较慢的速度(可能是一半速度)和更高的加速度设置来检查是否有任何变化….
但最后,你的激光驱动器可能是一个严重的硬件问题….(我买了一些便宜的瓷器激光器,甚至我把驱动器带到了垃圾桶……)

不完整的削减 #629
作者

@Reynvann

启动 LaserGRBL
单击“连接”按钮确保您的机器已连接。
单击 Grbl 菜单并选择 Grbl 配置。
向下滚动到 $32,然后单击其中包含 0 的框。
将其更改为 1.
单击 Write,然后单击 Close,如下图所示。
不完整的削减 #629

不完整的削减 #629

我之前将激光设置为 1,结果相同。是的,这就是廉价的中国激光器。我购买了一台更大的新机器,配备 7 瓦激光器。我原来的机器是4030,2.5瓦,但是我之前说过,我觉得激光模块既不是2.5瓦也不好。我觉得可能是垃圾!
