EleksMaker A3 Pro 完美圆圈? #645

推推 grbl 1年前 (2023-01-27) 134次浏览
关闭
maillemaker 打开了这个问题 2019 年 5 月 14 日 · 11 条评论
关闭

EleksMaker A3 Pro 完美圆圈?#645

maillemaker 打开了这个问题 2019 年 5 月 14 日 · 11 条评论

注释

EleksMaker A3 Pro 完美圆圈? #645

是否有人拥有 Eleksmaker A3 pro 能够刻出完美的矢量圆?

史蒂夫

EleksMaker A3 Pro 完美圆圈? #645

是的,我愿意。我认为最重要的是皮带的正确张力。

EleksMaker A3 Pro 完美圆圈? #645
作者

那么它们应该有多紧呢?我已经试得很紧了,它使电机和介于两者之间的一切都停止了。

我可以获取您的 a3 pro 设置的副本以重新加载到我的设置中吗?

史蒂夫

EleksMaker A3 Pro 完美圆圈? #645
作者

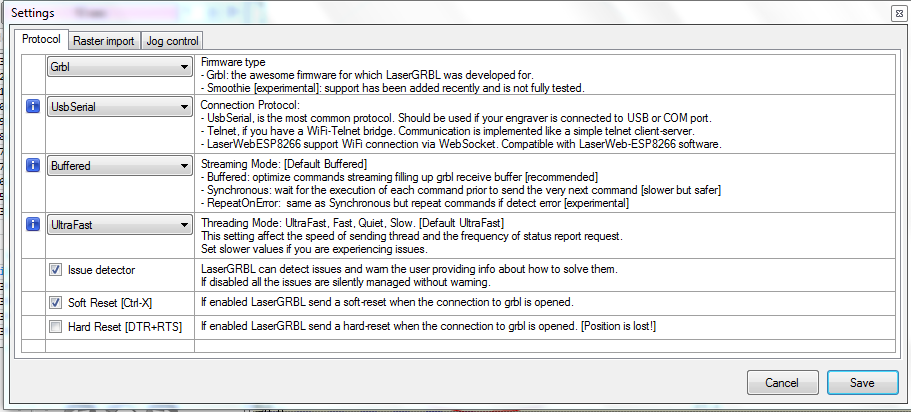

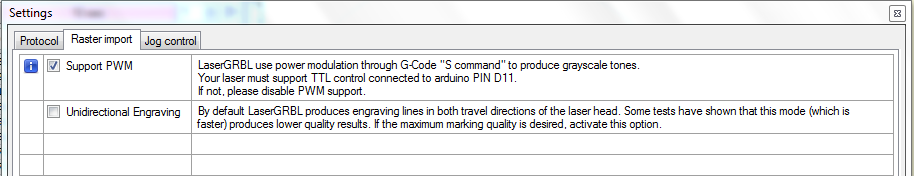

还有,你的 laserGRBL 设置是什么?

EleksMaker A3 Pro 完美圆圈? #645

我发现它并不完美,但偏移很小,我不介意(大约
0.1 毫米)。在平时的雕刻中完全没有注意到。

EleksMaker A3 Pro 完美圆圈? #645

EleksMaker A3 Pro 完美圆圈? #645

怎么生成圆圈??是图片吗??它是 G2 / G3 命令吗?

EleksMaker A3 Pro 完美圆圈? #645
罗尼兹林 评论了 2019 年 5 月 17 日

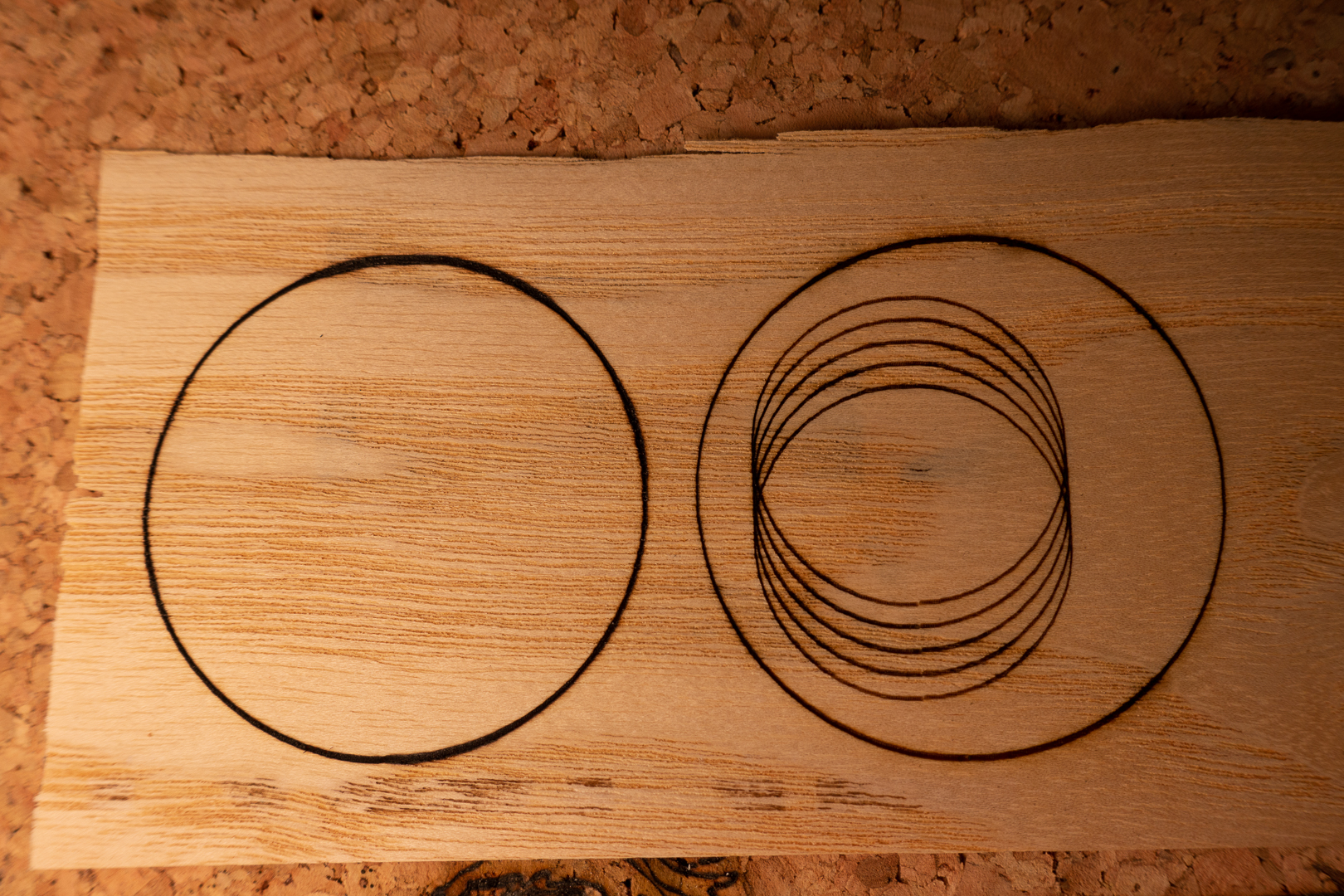

这是一个黑色位图填充的圆圈。在 LaserGRBL 中:转换工具:矢量化,填充:无,激光开启:M4
我不知道 G 代码是什么样的。

EleksMaker A3 Pro 完美圆圈? #645

罗尼兹林。

您可以通过转到“文件”菜单并选择“保存程序”来查看和保存您准备的任何图像的代码。

EleksMaker A3 Pro 完美圆圈? #645

尝试在命令行中使用它:
G92X0Y0
G0X10Y60
F500
M4S255
G2X10Y60 I50J0
M5

这将使用圆弧命令 (G2) 创建一个 100mm 的圆

EleksMaker A3 Pro 完美圆圈? #645
作者

我发现了我的问题。问题是左侧龙门电机底部的 2 根断线。一旦我修复了断线,机器现在可以正常工作了。

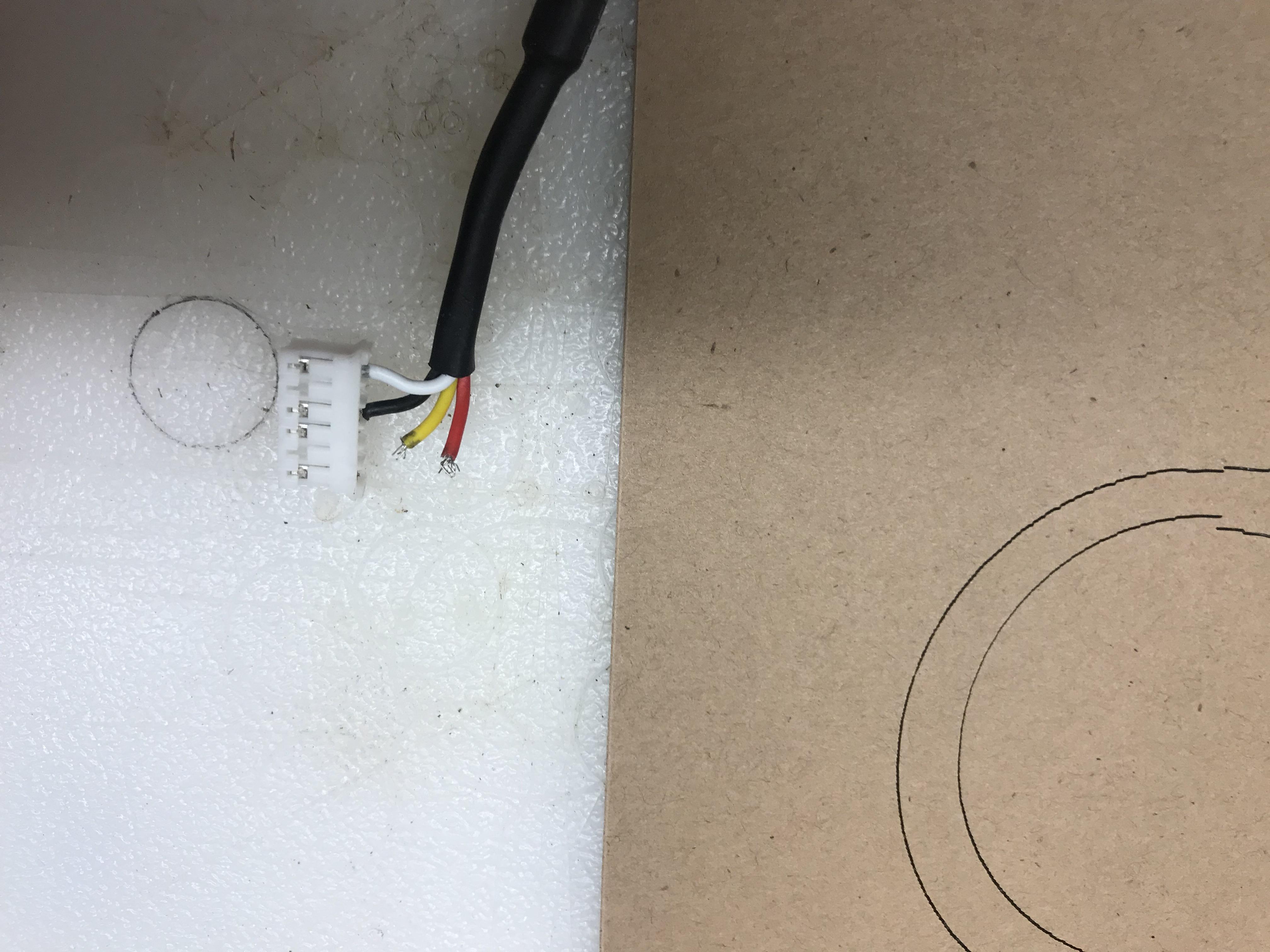

断线:
EleksMaker A3 Pro 完美圆圈? #645

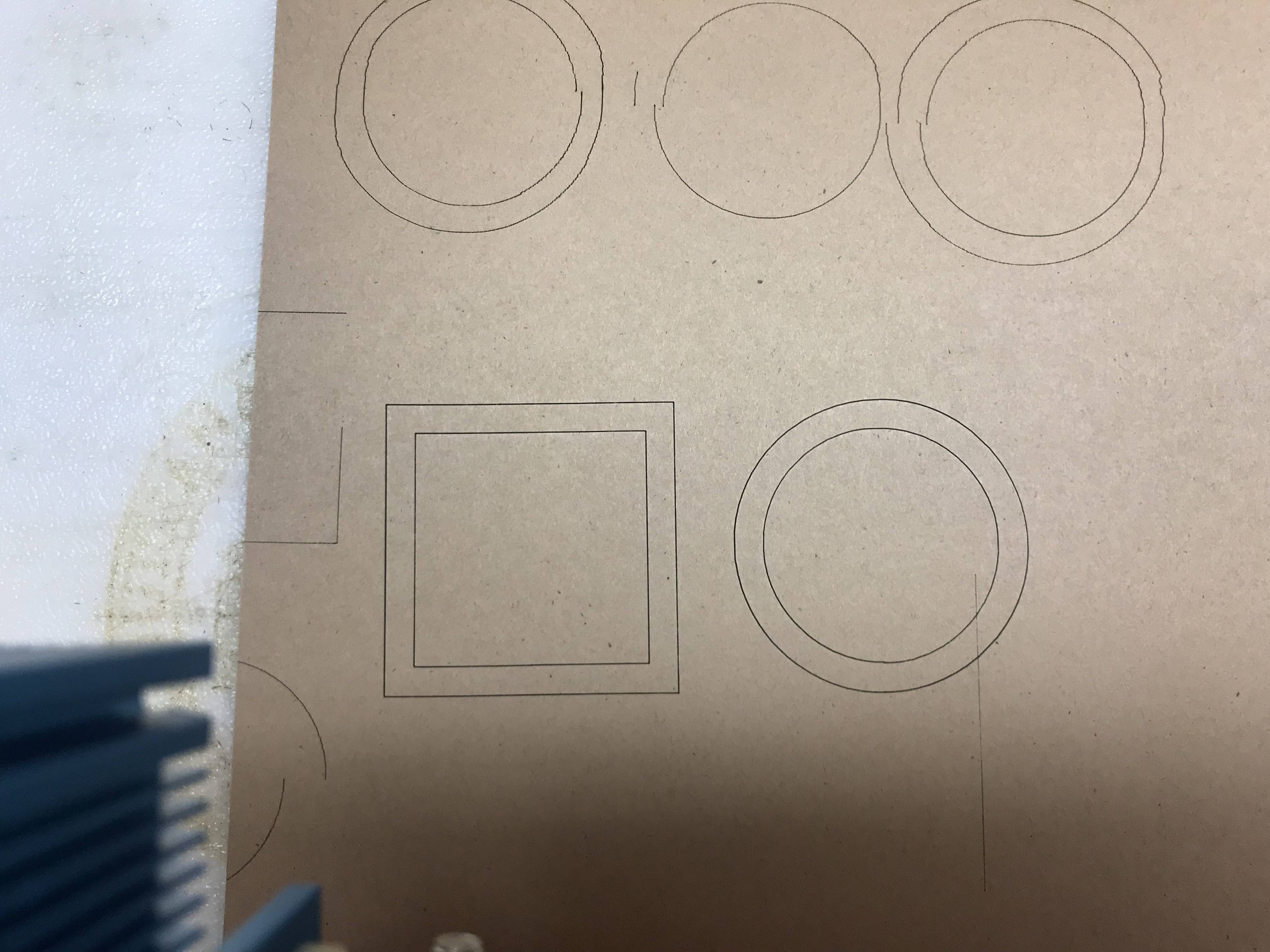

修复后测试:
EleksMaker A3 Pro 完美圆圈? #645
