我买了一台 2 轴中国激光雕刻机,但板子坏了。我购买了一块新板,并收到了一块用于 3 轴机器的板,但没有接线图。它已经有 grbl 0.9。

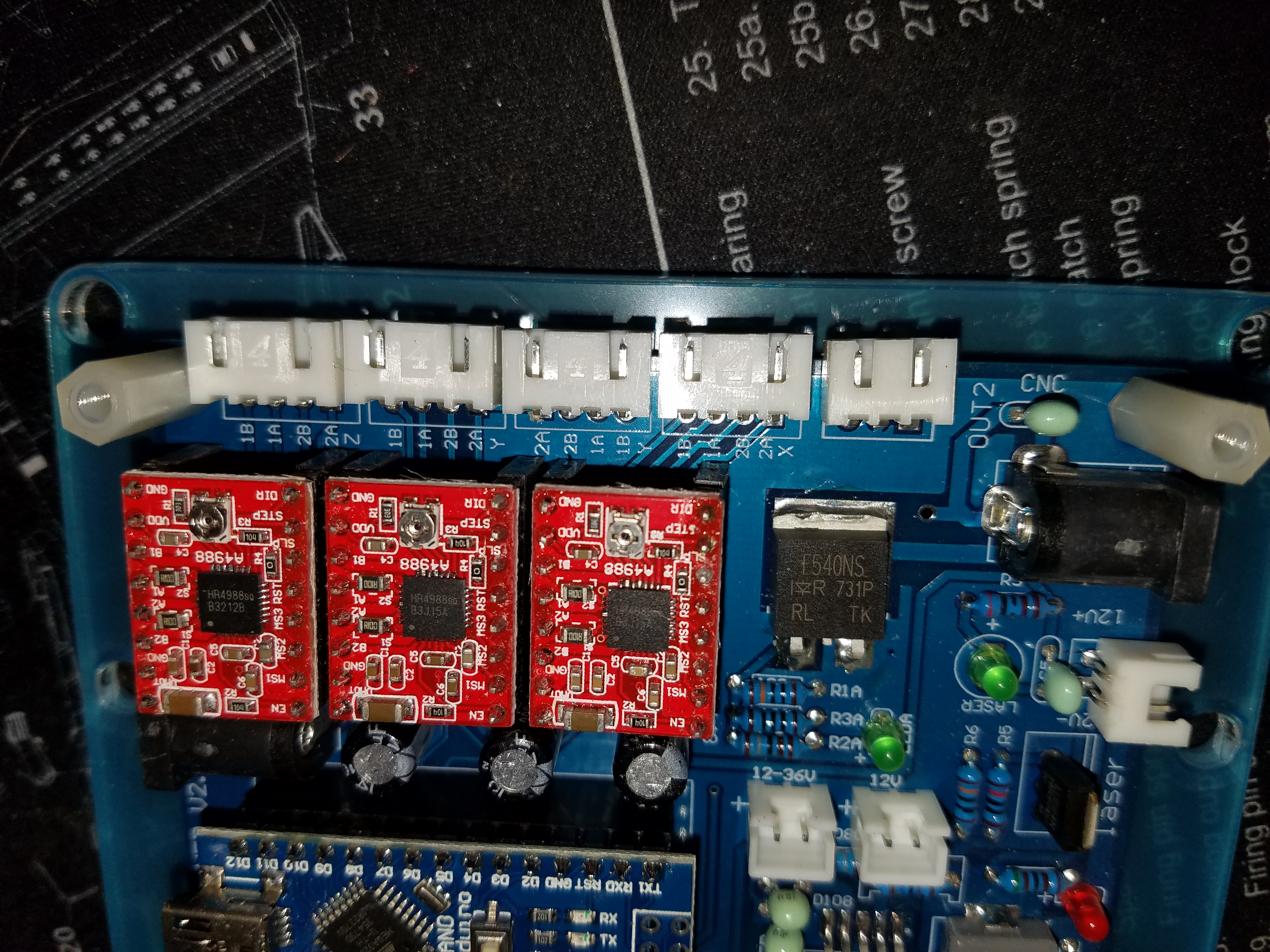

任何人都可以共享与该板一起使用的连接吗?x轴和y轴连接清晰,但是我应该用哪一个来连接激光(好像有3个2针选项?还有,有2个地方可以插12v电源。我应该用哪个?我有我想用 Lasergrbl 控制的 3w 激光器。

需要新板接线帮助 #659
需要新板接线帮助 #659
需要新板接线帮助 #659

需要新板接线帮助 #659

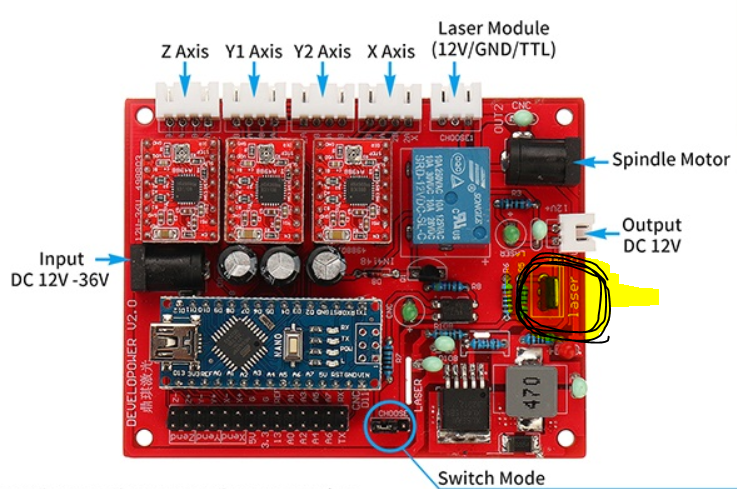

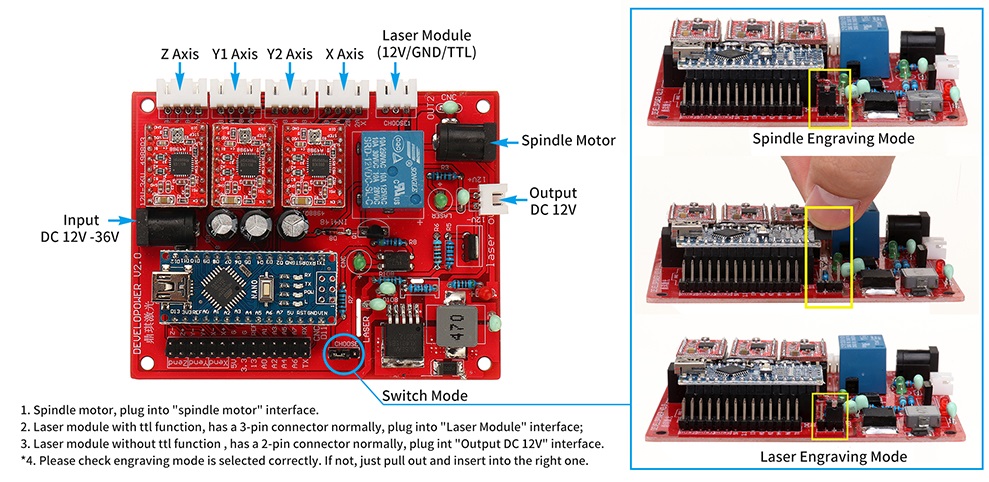

这是我能找到的最接近的东西,它在板上有一个继电器而不是 FET(你板上写着 F540NS 的黑色东西)但我认为这更多的是将机器用作路由器而不是路由器激光雕刻机。不过,其中大部分看起来与您的电路板相似。

需要新板接线帮助 #659

需要新板接线帮助 #659
作者

谢谢!这很接近,绝对有帮助。不过,我仍然对 Nano 旁边的 (2) 个 2 针连接感到困惑。我感谢您的帮助!

需要新板接线帮助 #659

是的,很难看出引脚连接的是什么。我确实知道,如果你有一把长嘴钳,你通常可以抓住插脚周围的小塑料插座,然后小心地将它从插脚上滑下来,这样你就可以看到插脚的位置。也许他们连接到电路板下方的轨道。

需要新板接线帮助 #659
斯图尔特B4 评论了 2019 年 5 月 21 日

第一个表示 12 – 36 的必须是输入,如果它是输出,则无法将电压设置在 12 和 36 之间。
它也可以连接到左侧的桶形连接器作为备用输入。
第二个可以是输入或输出,需要万用表来检查。可能是风扇的输出。

需要新板接线帮助 #659

嗨 poppen03。
只是想知道你是否有任何运气。

需要新板接线帮助 #659
作者

我明天应该知道(我有一天假来试试)。在我看来是一个小小的奇迹,卖家向我发送了这张照片和连接注释。尝试连接后,我会再次发布。
需要新板接线帮助 #659

需要新板接线帮助 #659

行。
奇怪的是他如何标记 2 x 12 伏风扇连接器,即使其中一个在板上清楚地标记为 12 – 36 伏。
除此之外,它看起来很简单。

需要新板接线帮助 #659
作者

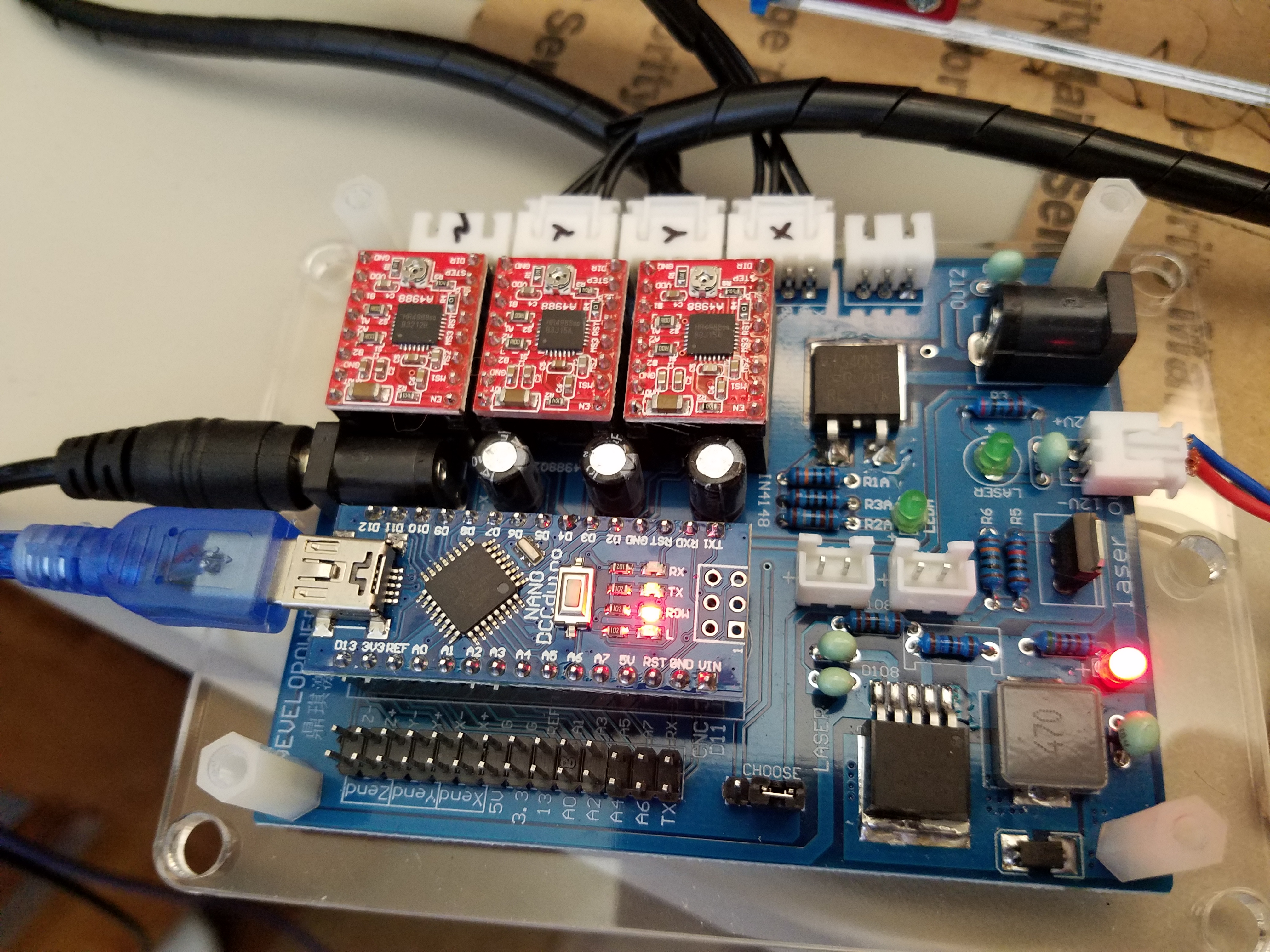

没有快乐。没有预期连接的激光控制(见图)。电机工作正常,但激光器没有电源。
该板闪烁了 grbl 0.9。如您发送的上图所示,我将跳线移了过来。我确实尝试将激光器(2 针)连接到中心连接(12-36 和 12 v)并且激光器确实工作,但无法控制它。
需要新板接线帮助 #659

需要新板接线帮助 #659
斯图尔特B4 评论了 2019 年 5 月 25 日

查看您发布的图片,看起来您的激光器与其插入的插座的接线不同。
通常红线是+正极,你把它连接到-负极。这是激光的正确方法吗?
正如你所说,你将它插入其他 2 个插座并且它工作,那么红色必须是积极的。
因为 + 位于插座的左侧引脚。

需要新板接线帮助 #659
作者

是的!很棒的收获!谢谢!!!现在激光会在雕刻开始和结束时打开和关闭。唯一的是,它似乎并没有全力以赴。它在执行程序时不会燃烧任何东西。有什么想法吗?

需要新板接线帮助 #659
作者

是不是升级到grbl v1.1会更好?

需要新板接线帮助 #659

激光是否正确聚焦,尽可能小的点。
你想烧什么颜色的材料,白色总是一个问题,但这也取决于激光功率和雕刻速度。

升级到 GRBL 1.1 是个好主意,因为它包括激光模式的额外设置。
我会小心地从主板上卸下 Arduino Nano 以对其进行升级,然后您就不会有任何干扰问题。您只需要 USB 线。

它没有燃烧的另一个原因是,在一个插座中以错误的方式连接激光后,它可能会损坏。除非它有反极性电压保护。通常,当激光二极管损坏时,它们会停止 LASING 但仍会发光,更像是 LED 灯。

需要新板接线帮助 #659
作者
波彭03 评论了 2019 年 5 月 25 日

谢谢你的想法。激光是聚焦的并且能够发射激光,我正在使用一块棕色纸板。
我可以直接发送 M3 命令(通过 Lasergrbl)并且没有任何反应,但是,如果我发送 M3 S1000(来自 Lasergrbl),激光会亮起但不是全功率。它燃烧的唯一地方是它徘徊的地方。 有没有我缺少的设置?
需要新板接线帮助 #659

需要新板接线帮助 #659

你想以什么速度雕刻。
需要新板接线帮助 #659

需要新板接线帮助 #659
作者

好问题。我在哪里可以找到您图像中的对话框?这是当前 v0.9 配置的照片。我将升级到 v1.1,但我想我会先让它工作。
需要新板接线帮助 #659

需要新板接线帮助 #659
作者

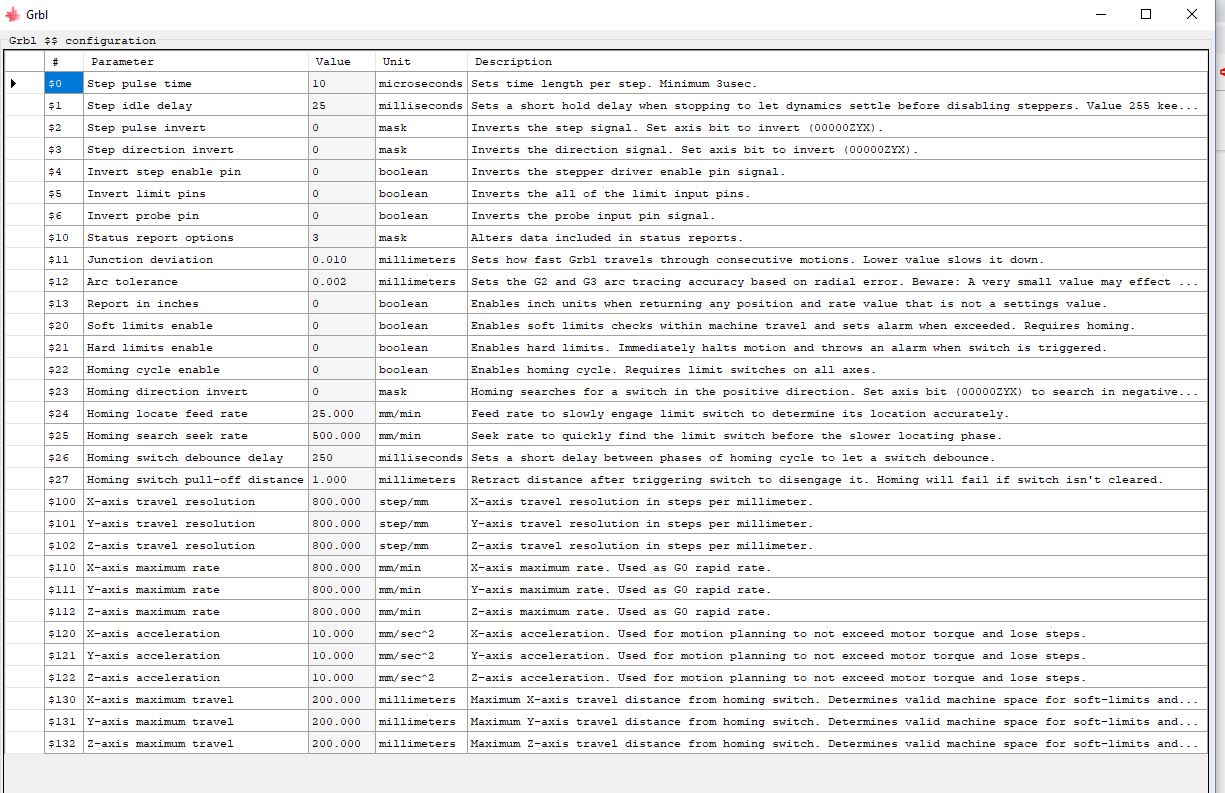

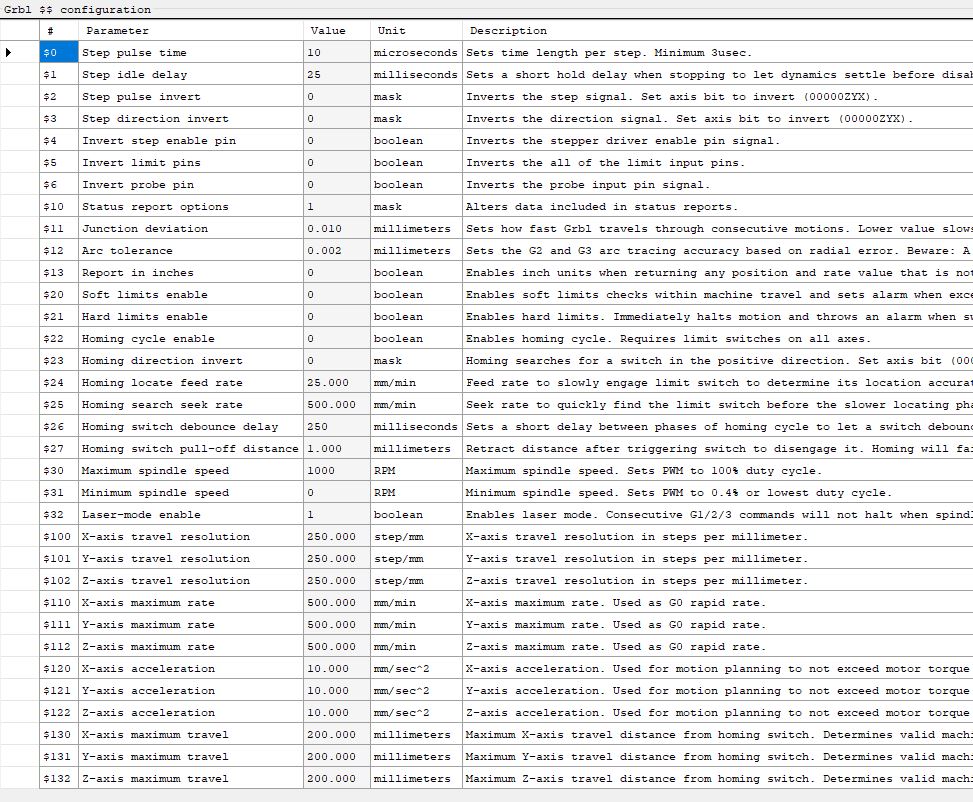

好吧,请无视我说的。我继续升级到 1.1f,它似乎工作正常。这是当前的 1.1f 配置。你有什么改变的建议吗?
需要新板接线帮助 #659

需要新板接线帮助 #659
作者

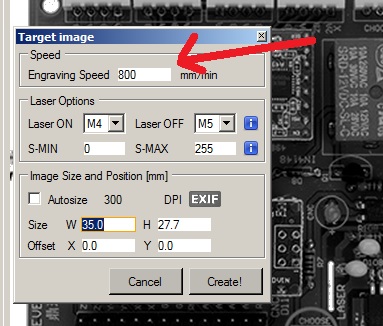

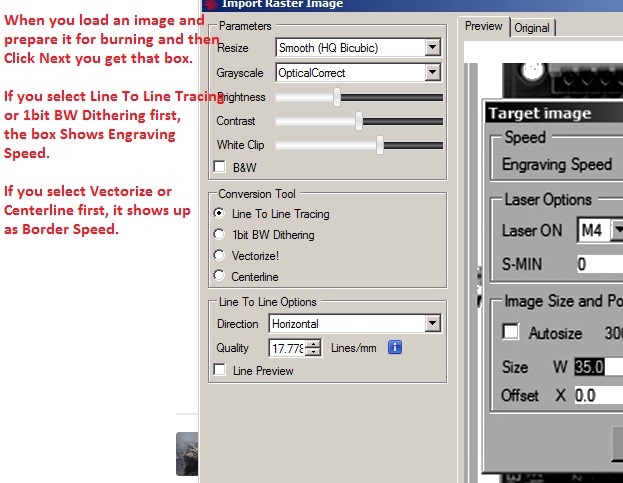

我同意速度可能是一个问题,因为我仍然看到在更快的移动发生的地方燃烧的差距。那个设置在哪里?

需要新板接线帮助 #659
作者

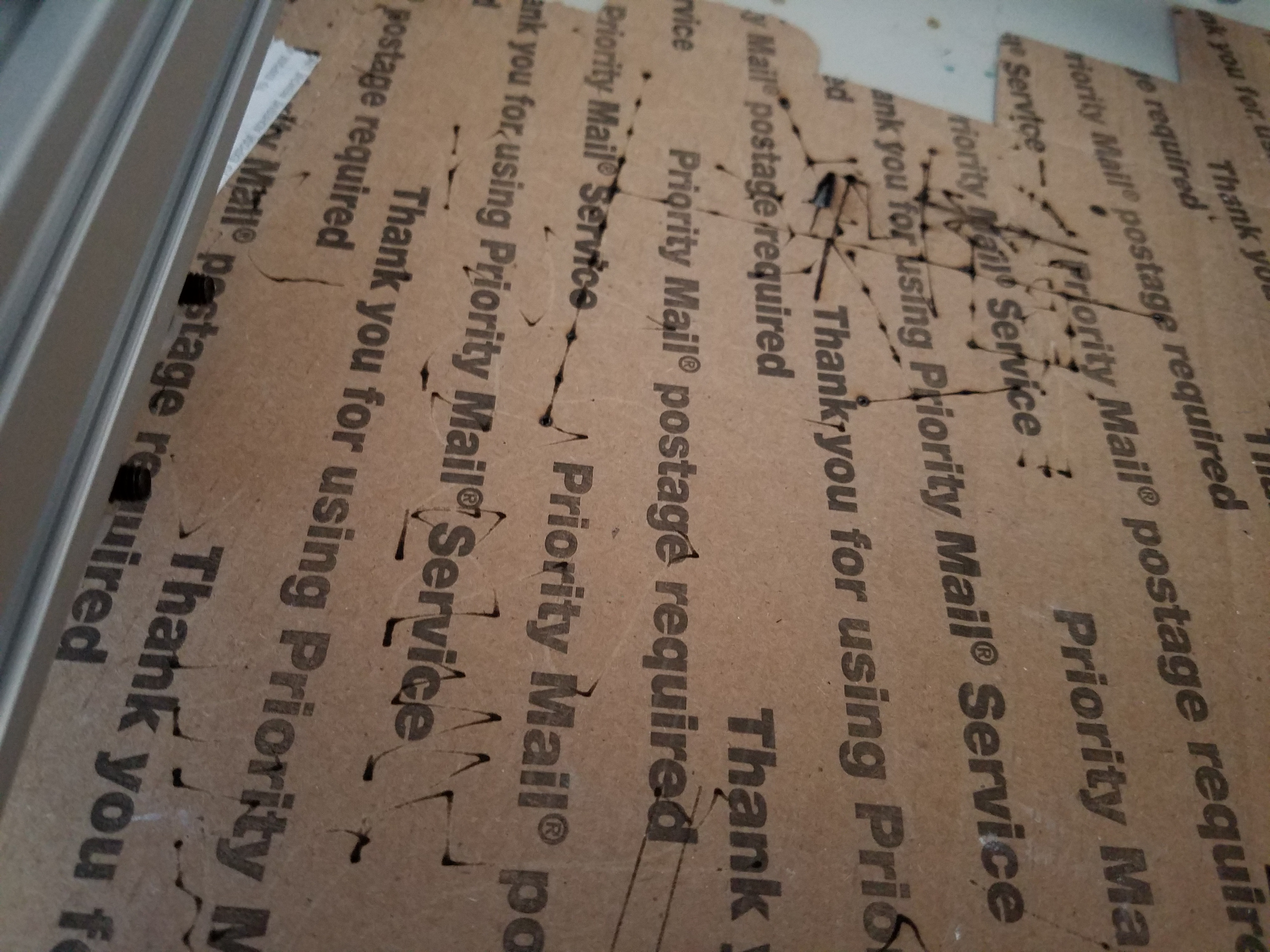

这是我第一次“成功”烧伤的照片。注意不均匀的线条。看起来更长、更快的动作也不会燃烧。
需要新板接线帮助 #659

需要新板接线帮助 #659
斯图尔特B4 评论了 2019 年 5 月 26 日

好问题。我在哪里可以找到您图像中的对话框?

需要新板接线帮助 #659

您的 GRBL 设置看起来不错。不过只有两件事。

  1. $30 只需要是 255。

  2. 你的机器最大行程是200mm。如果是这样那很好。

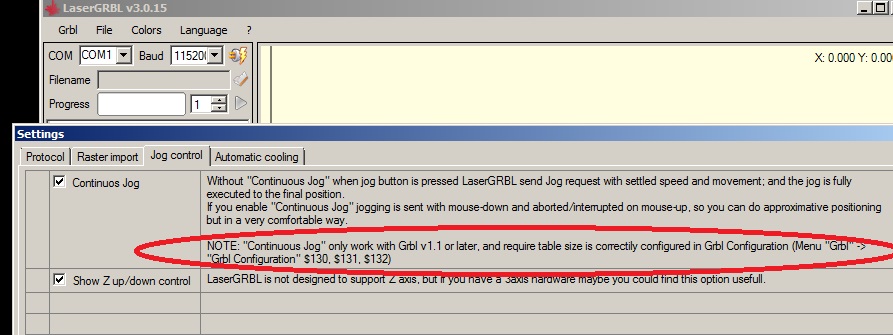

    只有在 LaserGRBL 设置中使用 Continuous Jog 设置并且
    机器的最大行程小于 GRBL 设置 $130、$131 和 $132 中的设置时才会出现问题。

连续点动允许您在任何点动或主页按钮上按住鼠标按钮,当按钮按下时
它会继续点动。
只要您的 $130、$131 和 $132 设置正确,它就会在达到您设置的限制时停止慢跑。或者当您释放鼠标按钮时。

需要新板接线帮助 #659

需要新板接线帮助 #659
作者

你帮了大忙!谢谢你,我真的很感激!这是一个挑战,但现在我有了基本的功能,我可以尝试各种设置并找到最适合我的项目的设置。

需要新板接线帮助 #659

如果可以的话,很乐意提供帮助。
祝你好运。
如果需要,总会有人在这里提供帮助。

需要新板接线帮助 #659

您是否尝试过使用 M4 命令而不是 M3 命令??

需要新板接线帮助 #659
作者

只有 M3 适合我。

需要新板接线帮助 #659

没有快乐。没有预期连接的激光控制(见图)。电机工作正常,但激光器没有电源。
该板闪烁了 grbl 0.9。如您发送的上图所示,我将跳线移了过来。我确实尝试将激光器(2 针)连接到中心连接(12-36 和 12 v)并且激光器确实工作,但无法控制它。
需要新板接线帮助 #659

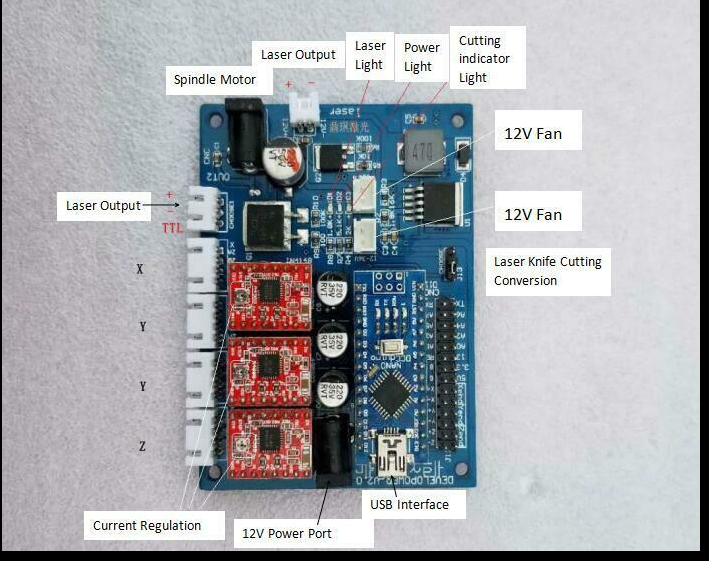

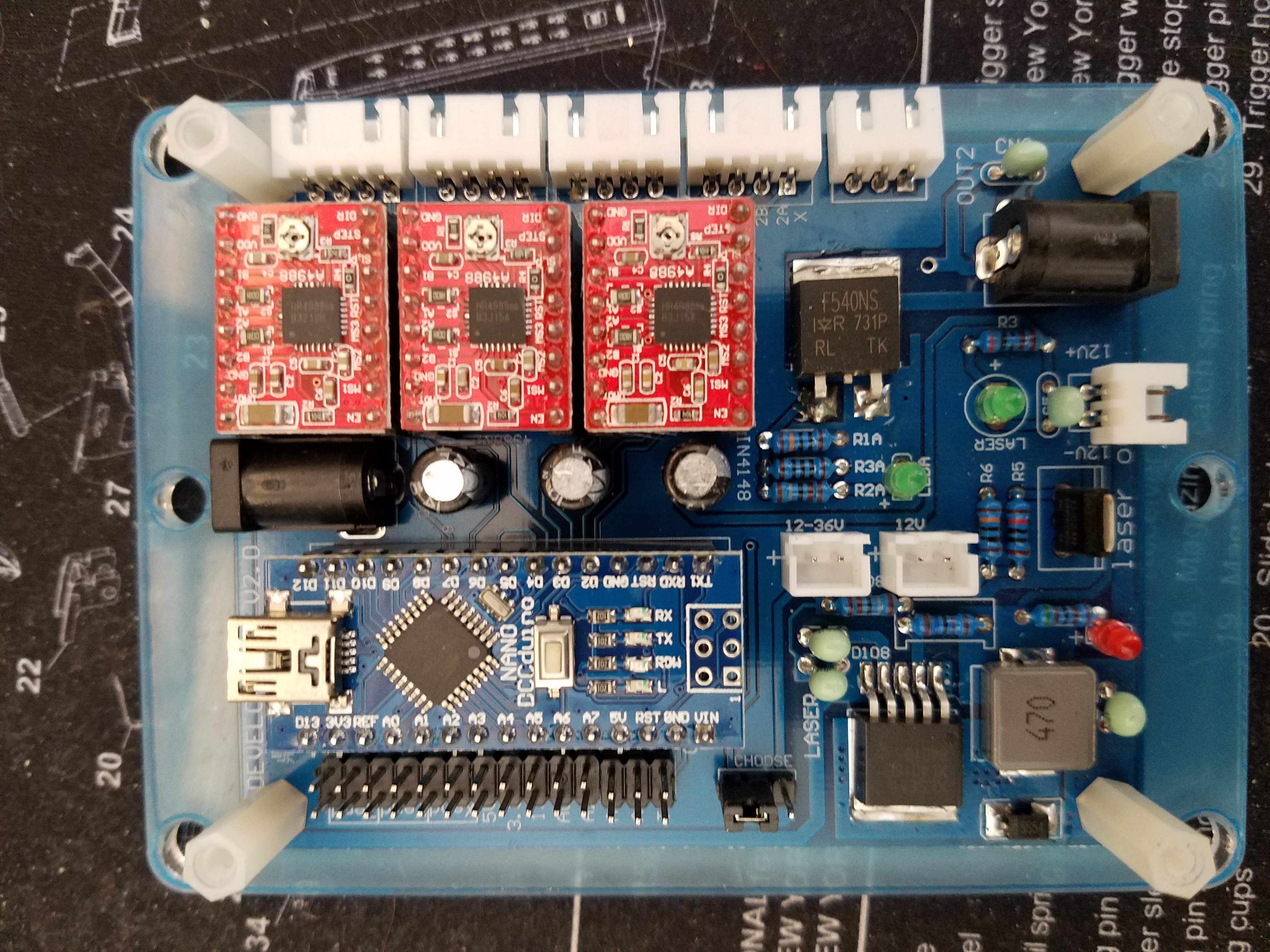

你好,我可以看到你的电路板和我的几乎一样,只是有一点不同,我想弄清楚。你能帮我识别位于 2pin DC 12V 激光输出之外的小部件吗?
需要新板接线帮助 #659

我只有 3 个带有标签 STP1 的空洞。我知道如果你读激光,右边有地面,中间有高达 +5 的信号,左边有稳定的 12V。
这部分的名称可以帮助我扩展我的板。
非常感谢。

需要新板接线帮助 #659
斯图尔特B4 评论了 2019 年 10 月 2 日

看起来像一个 mosfet/晶体管。甚至可能是电压调节器。你能看到上面有什么文字吗?
如果可以的话,在谷歌中输入它们,它会告诉你它是什么。
