激光断电问题 #685

推推 grbl 1年前 (2023-01-27) 82次浏览
关闭
piotrusp 打开了这个问题 2019 年 6 月 17 日 · 12条评论
关闭

激光断电问题#685

piotrusp 打开了这个问题 2019 年 6 月 17 日 · 12条评论

注释

激光断电问题 #685
piotrusp 评论了 2019 年 6 月 17 日

你好,
也许有人能帮我解决我的激光问题。

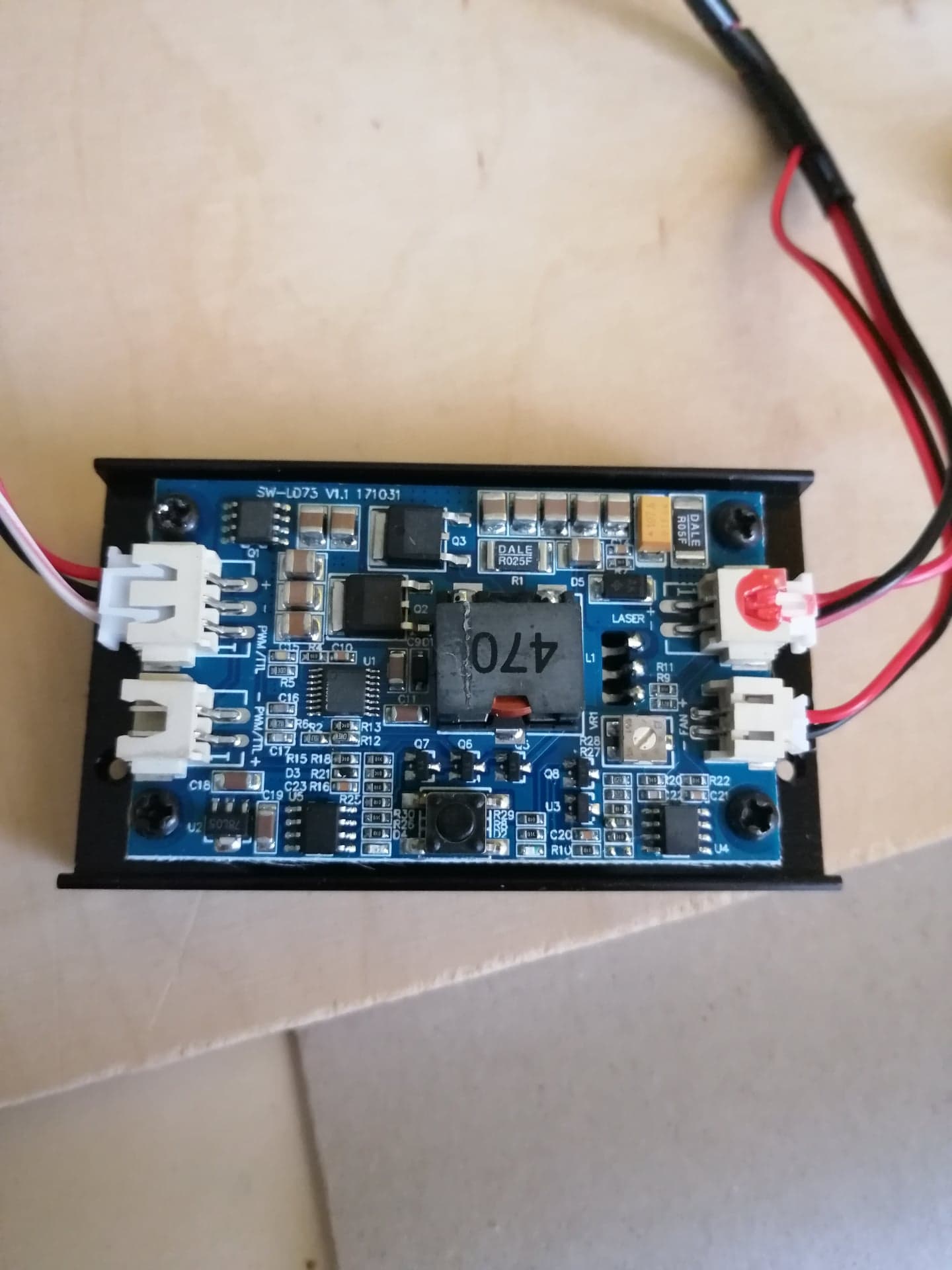

我买了一台带有控制模块“SW-LD73 V1.1”的 5W 激光器

https://eu.banggood.com/Wholesale-Warehouse-450nm-5W-Laser-Engraving-Module-Blue-Light-With-TTL-Modulation-wp-Eu-1337358.html?rmmds=search

激光断电问题 #685

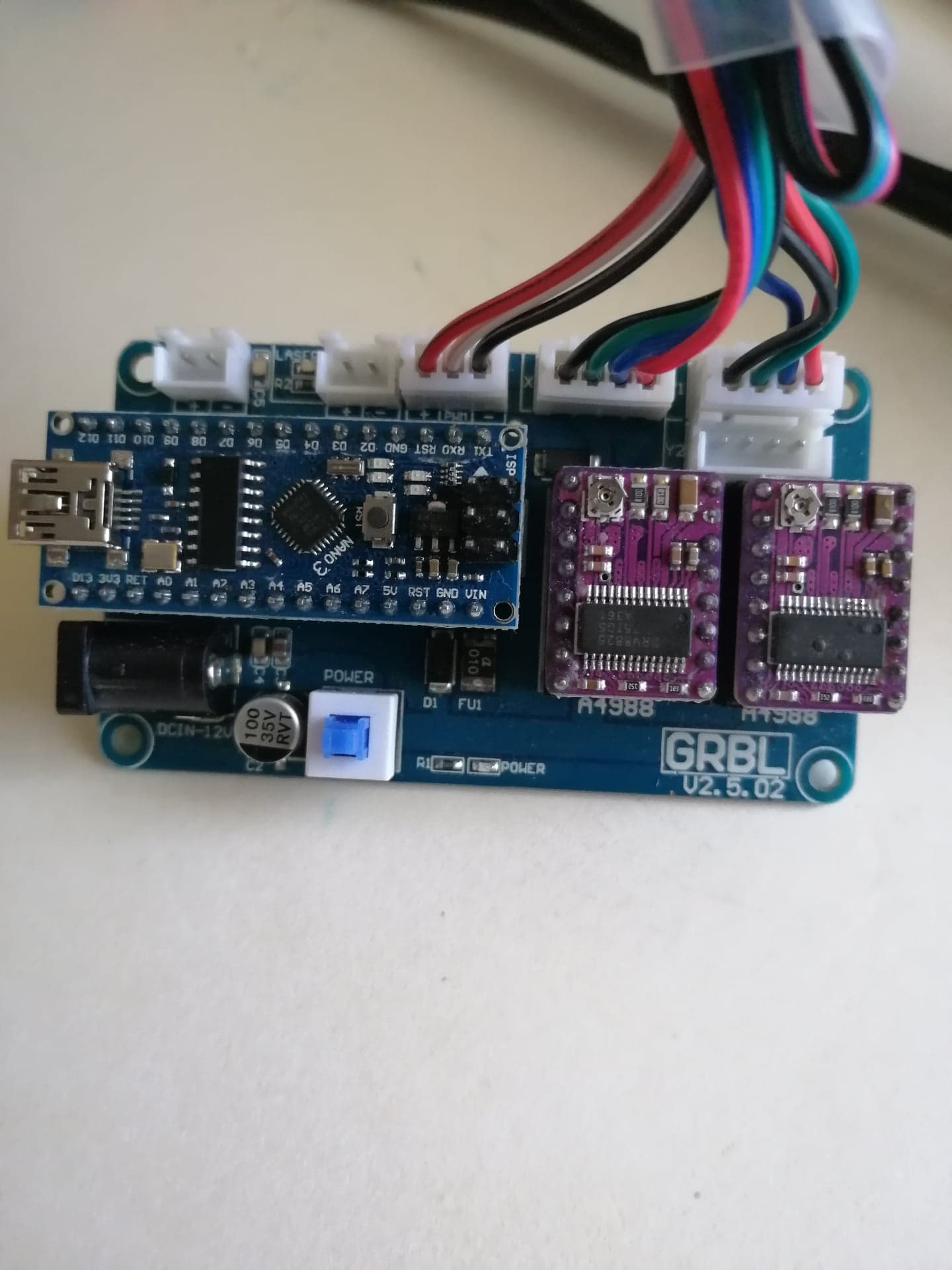

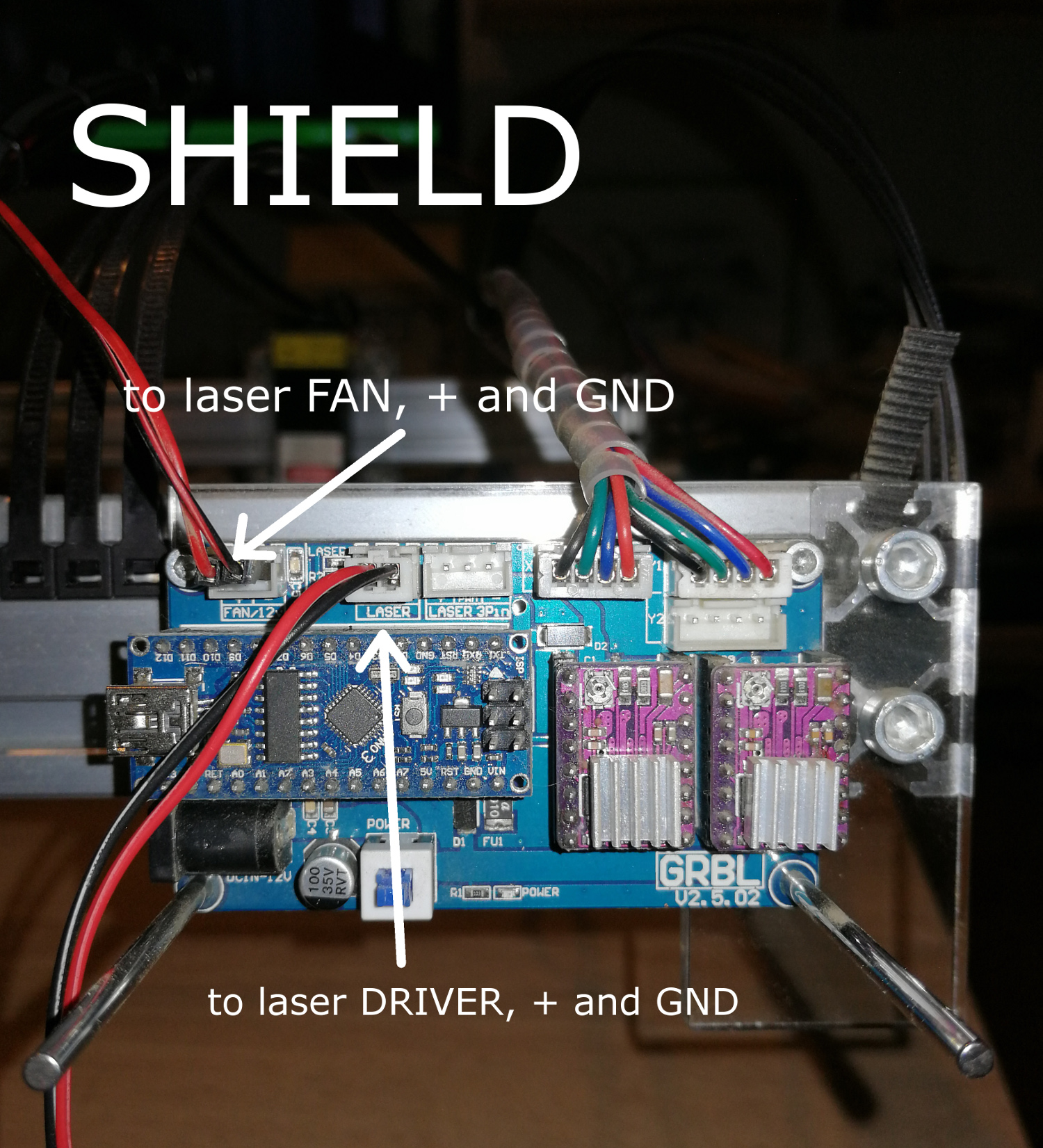

我用 3 针电缆(+、-、PWM)将这个激光模块连接到由 Arduino nano V3 控制的屏蔽“GRBL V2.5.02”,我已经上传了固件 grbl 1.1f

激光断电问题 #685

当我打开防护罩时,激光立即以全功率启动并烧出一个大洞。如果我不快速按下激光模块上的黑色按钮,激光下方的胶合板就会开始着火。模块上的按钮将激光功率切换到弱,但是当我想雕刻东西时,激光不会改变它的功率并且没有任何东西会燃烧。当我按下模块上的按钮时它会燃烧胶合板,但他会全力以赴。
当我想雕刻这个图案时:
. . . . . . (点)
他烧了类似的东西
________(线)
从一点到另一点时不要停止射击。

请帮忙!

激光断电问题 #685
斯图尔特B4 评论了 2019 年 6 月 17 日

您是否在 LaserGrbl 设置中启用了 PWM 模式。
您是否在 GRBL 配置设置中将 $32 设置为 1。
同样设置$30 为255 和$31 为0
它们都可以在LaserGRBL 中完成。

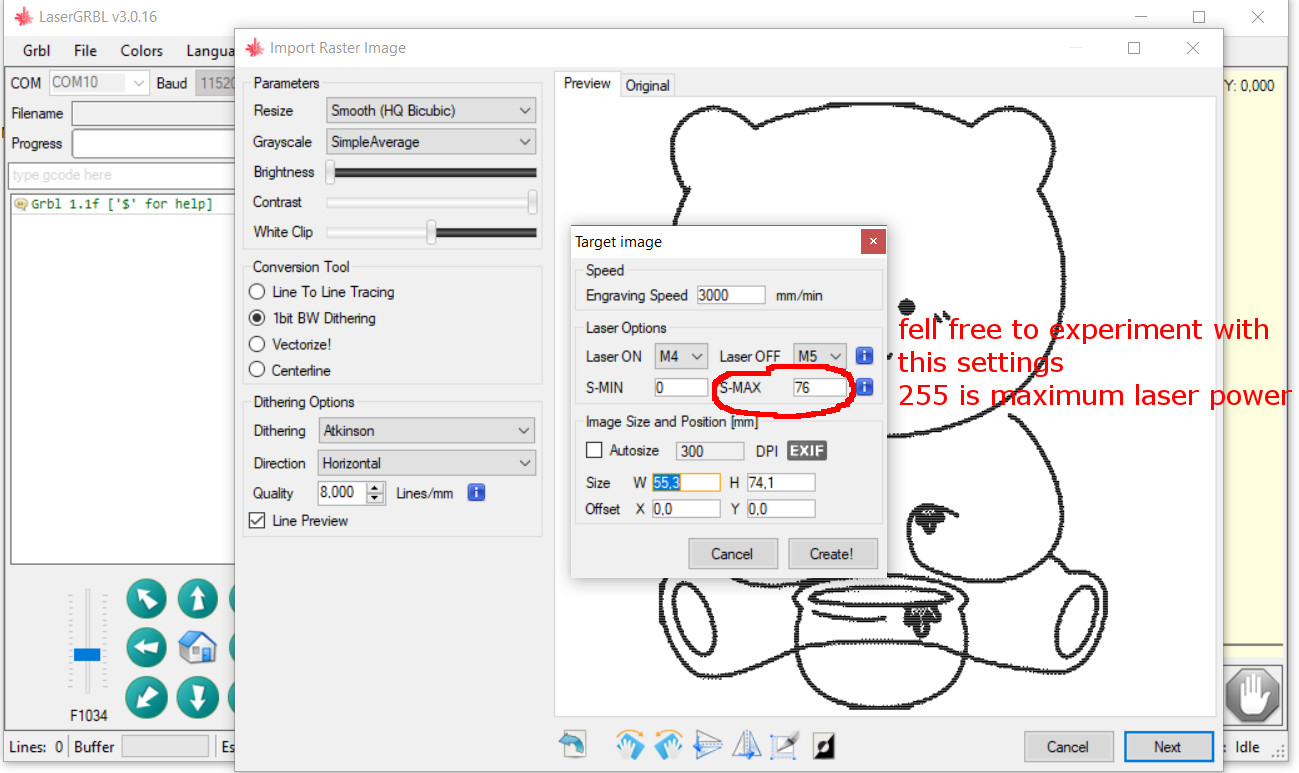

同样在 LaserGRBL“目标图像”设置中,您可以将 M3 更改为 M4

激光断电问题 #685
作者
piotrusp 评论了 2019 年 6 月 18 日

今天我做了以下步骤:

  1. 从盾牌上断开 Arduino nano
  2. 插入我的笔记本电脑
  3. 打开Arduino平台并清除EEPROM
  4. 我已经通过 XLoader 上传了清晰的固件“grbl_v1.1f.20170801.hex”
  5. 打开 LaserGRBL 3.0.16
  6. 连接到我的 Nano

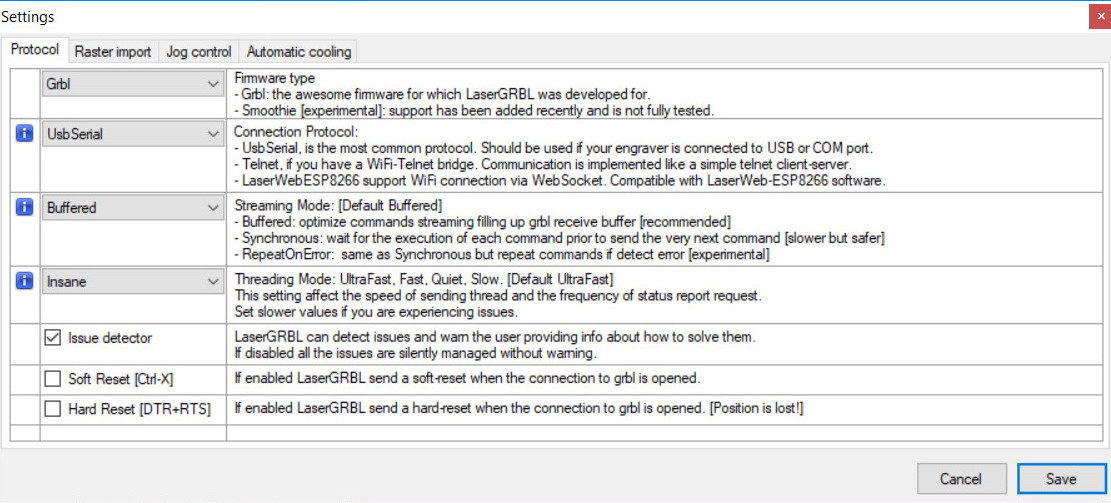

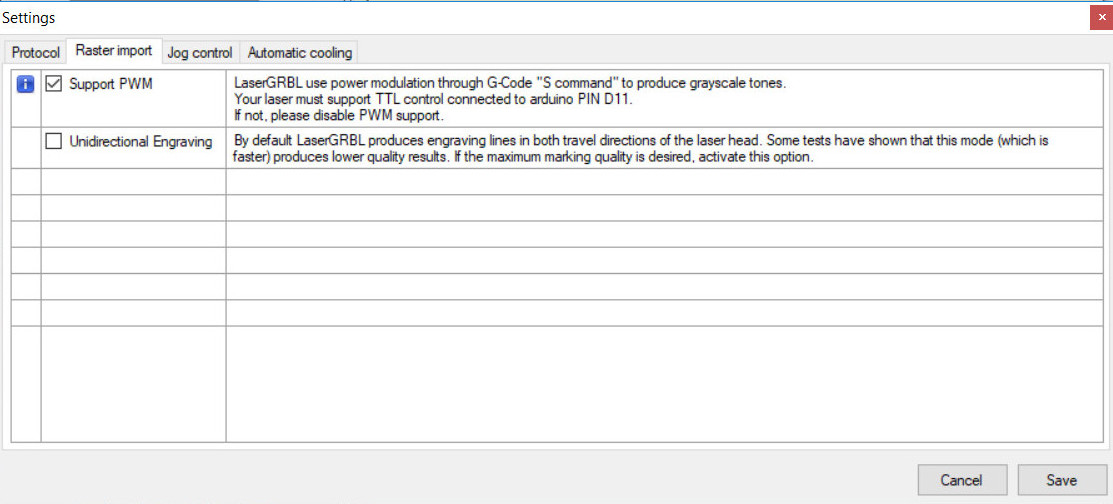

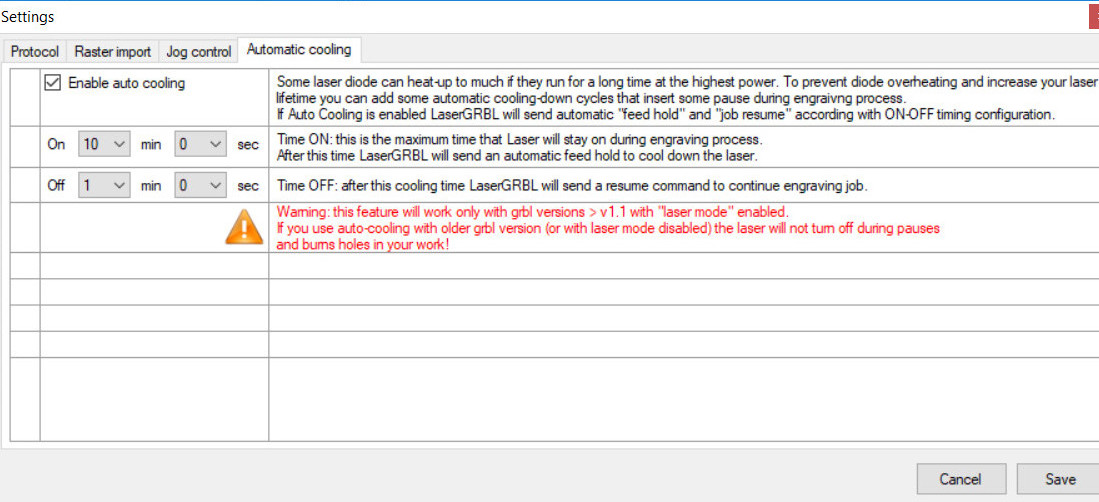

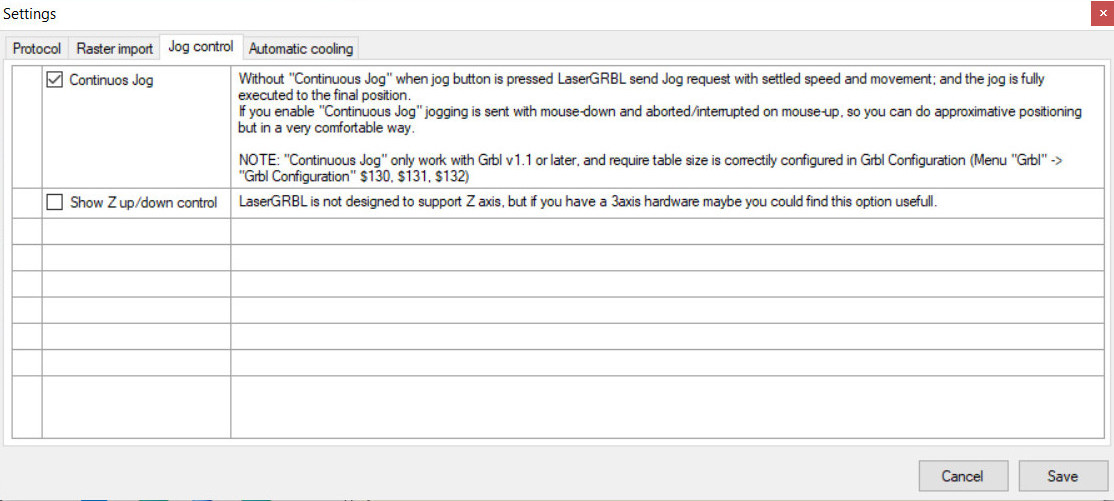

    当连接到我的 nano 时,我有这样的 GRBL 设置:
    激光断电问题 #685
    激光断电问题 #685
    激光断电问题 #685
    激光断电问题 #685

和配置:
$0=10(步进脉冲时间)
$1=25(步进空闲延迟)
$2=0(步进脉冲反转)
$3=0(步进方向反转)
$4=0(反转步进使能引脚)
$5=0(反转限制)引脚)
$6=0(反转探针)
$10=1(状态报告选项)
$11=0.010(连接偏差)
$12=0.002(电弧公差)
$13=0(以英寸为单位报告)
$20=0(启用软限制)
$21= 0(硬限制启用)
$22=0(归位循环启用)
$23=0(归位方向反转)
$24=25.000(归位定位进给率)
$25=500.000(归位搜索搜索率)
$26=250(归位开关去抖动延迟)
$27 =1.000(归位开关拉离距离)
$30=1000(最大主轴速度)
$31=0(最小主轴速度)
$32=0(激光模式启用)
$100=250.000(X 轴行程分辨率)
$101=250.000(Y 轴行程分辨率)
$102=250.000(Z -轴行程分辨率)
$110=500.000(X 轴最大速率)
$111=500.000(Y 轴最大速率)
$112=500.000(Z 轴最大速率)
$120=10.000(X 轴加速度)
$121=10.000(Y-轴加速度)
$122=10.000(Z 轴加速度)
$130=200.000(X 轴最大行程)
$131=200.000(Y 轴最大行程)
$132=200.000(Z 轴最大行程)

然后我更改了参数:
$30=1000(最大主轴速度)到 $30=255
$32=0(激光模式启用)到 $32=1
GRBL 说“配置写入成功!

然后我断开与 GRBL 的连接并通过 Arduino 平台检查新设置,没问题。然后我从笔记本电脑上拔下 Nano 并插入我的 Arduino Nano 扩展板。
然后我做了以下步骤:

  1. 重新插上电源线和USB线
  2. 打开 LaserGRBL
  3. 与纳米连接

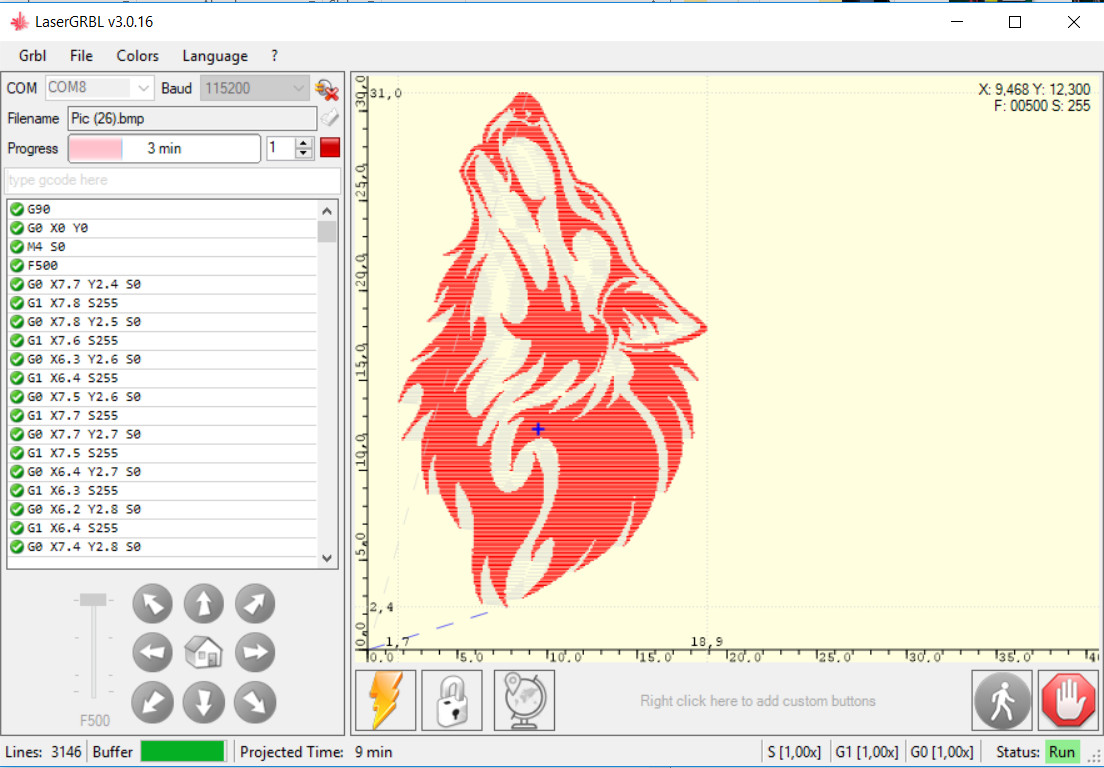

  4. 打开文件并将 M3 设置为 M4
    激光断电问题 #685
  5. 纳米屏蔽上的按钮和激光以全功率启动
  6. 按下激光模块上的按钮,激光切换到弱模式
  7. 开始雕刻,步进电机工作正常,但激光不燃烧
  8. 当再次按下激光模块上的按钮时,激光模块的功率过大
    LaserGRBL 发送正确的命令但激光不能正常燃烧

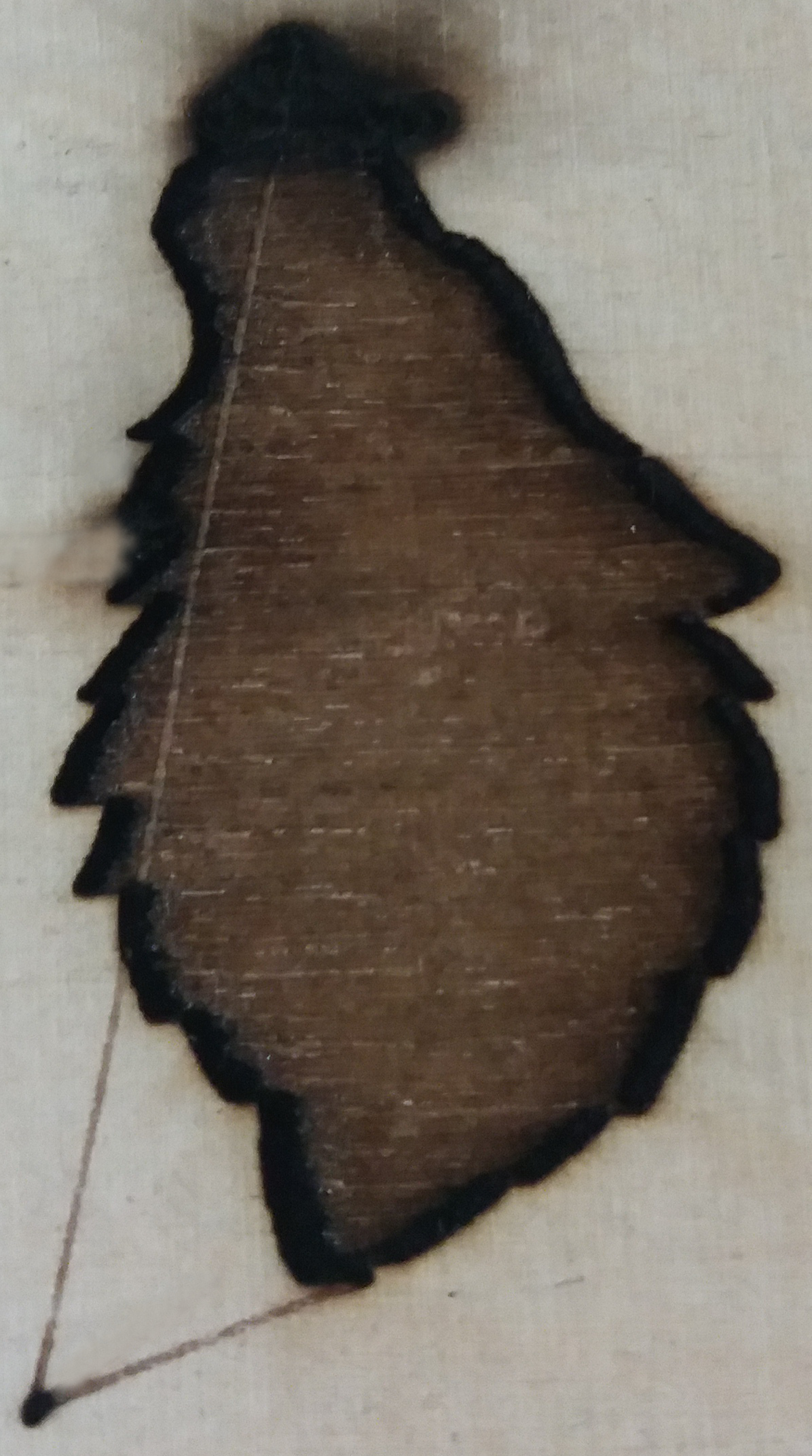

    我想雕刻: 这是我的结果:
    激光断电问题 #685

    激光断电问题 #685

激光断电问题 #685
斯图尔特B4 评论了 2019 年 6 月 18 日

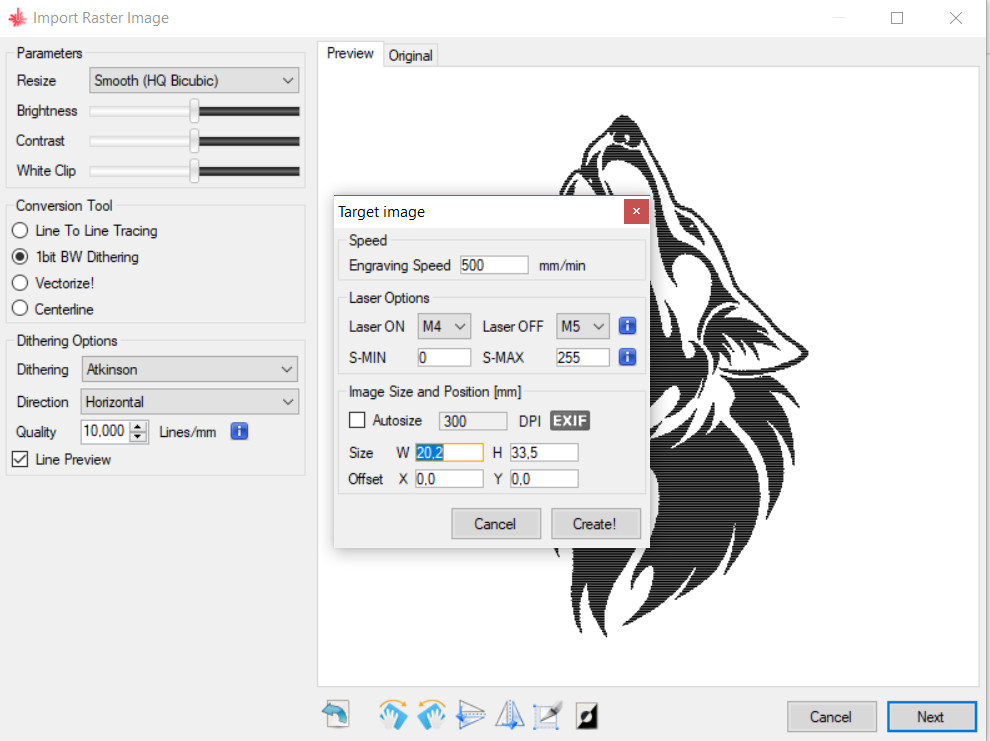

我注意到目标图像设置中的雕刻速度是 500,您是否尝试过更高的速度?

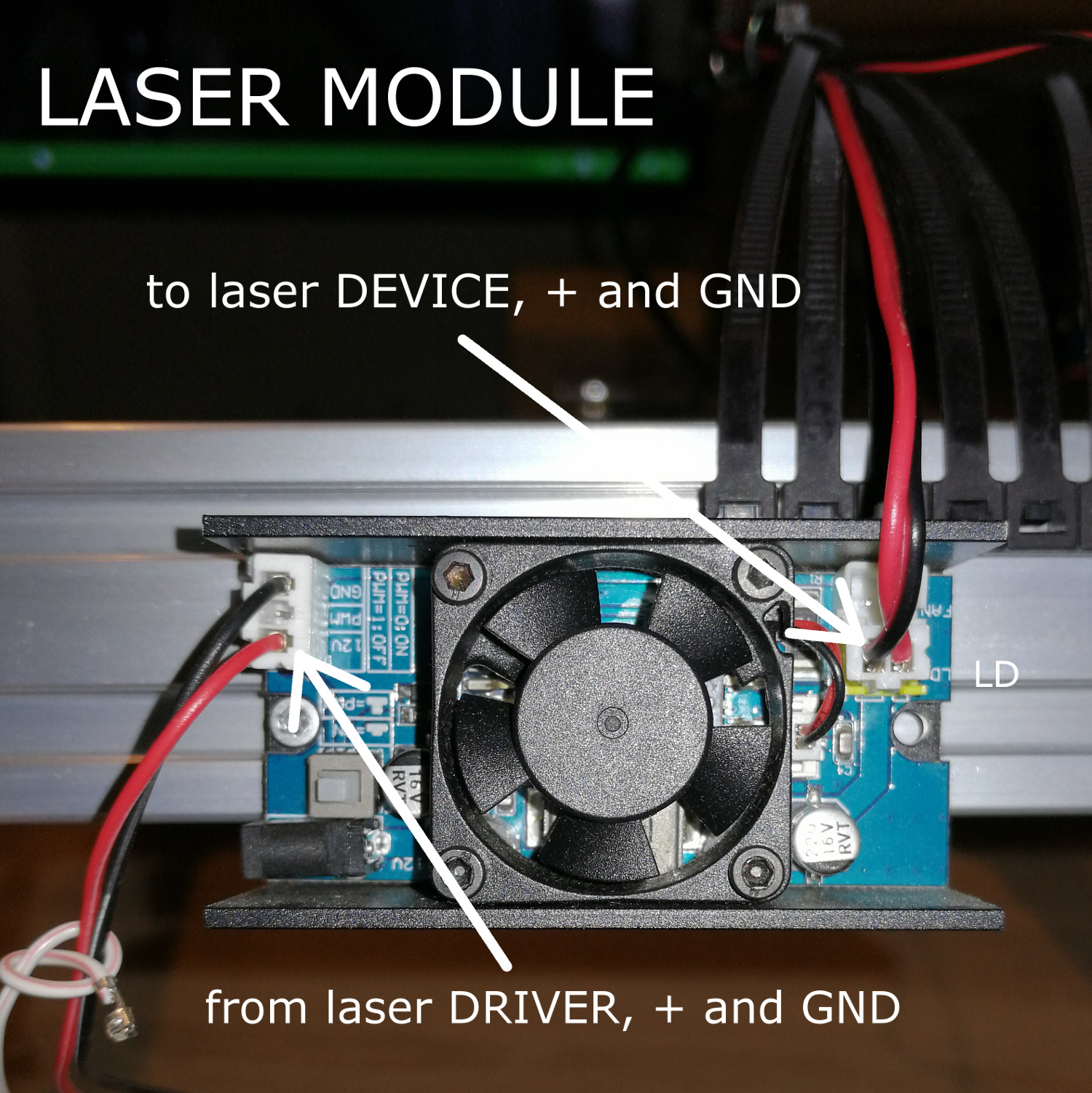

您也可以尝试从激光驱动板上的 3 针 PWM 连接器断开 PWM 引线(白色),并将其连接到 2 针连接器上的 PWM +,然后从 2 针连接器添加接地/ – 引线到接地Arduino 护盾。

激光断电问题 #685
作者
piotrusp 评论了 2019 年 6 月 18 日

我将速度 $110、$111、$112 从 500 更改为 3000
但它没有任何帮助
然后我将加速度 $113、$114、$115 从 10 更改为 100
它提高了整体速度,胶合板不再点燃但仍然不会停止燃烧点到点,工作结束后还没有停止燃烧,我不得不用激光模块上的按钮手动完成。

激光断电问题 #685

你可能只是运气不好,买了一台激光驱动板有问题的激光器。

激光断电问题 #685
作者

好的,谢谢你的帮助。

激光断电问题 #685
作者

有没有可能是arduino控制板坏了,激光模块没坏?

激光断电问题 #685

我的 cnc 也有同样的问题。我正在尝试修复它,但没有任何进展。你有任何更新吗?你能修好吗?

激光断电问题 #685
作者
piotrusp 评论了 2019 年 9 月 8 日 通过电子邮件
激光断电问题 #685
作者
piotrusp 评论了 2019 年 9 月 10 日 通过电子邮件
激光断电问题 #685
作者

激光断电问题 #685
激光断电问题 #685
激光断电问题 #685

激光断电问题 #685

Olá gostaria de uma informação!Alguém conseguiu resolver o problema dessa ligação? Parece q não aceita os comandos do grbl。Estou na mesma situação e já verifiquei vários tutoriais e sem resultado satisfatório.
