布雷勒 打开了这个问题 2018 年 4 月 16 日 · 14条评论
关闭

安装向导#1009

布雷勒 打开了这个问题 2018 年 4 月 16 日 · 14条评论

注释

安装向导 #1009
合作者
布雷勒 评论了 2018 年 4 月 16 日

功能要求

我希望看到一个设置向导,可以更轻松地开始使用 UGS 配置控制器。

我已经开始实施最小可行产品,希望您能提供意见。

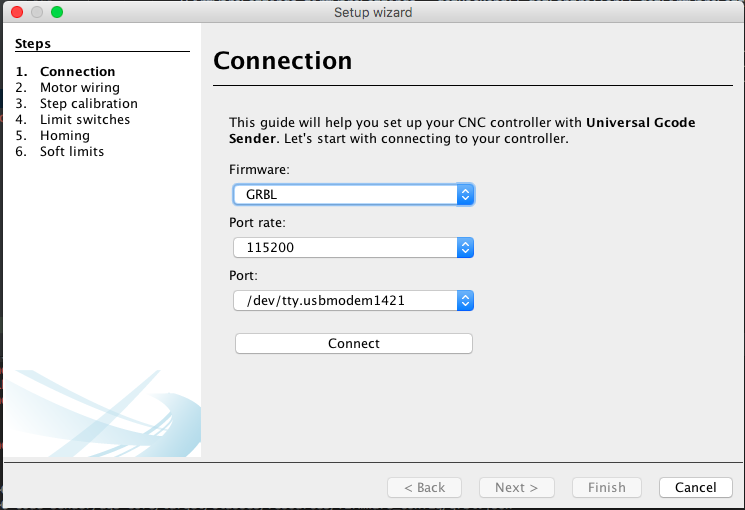

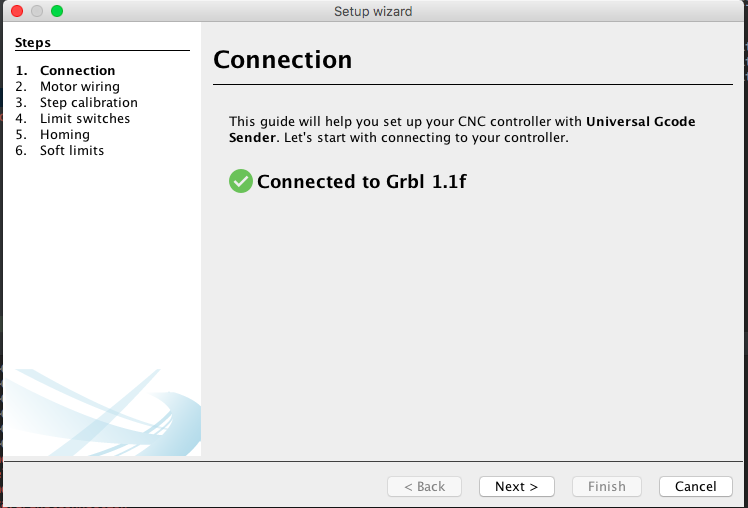

  • 连接到 GRBL:
    安装向导 #1009
    安装向导 #1009

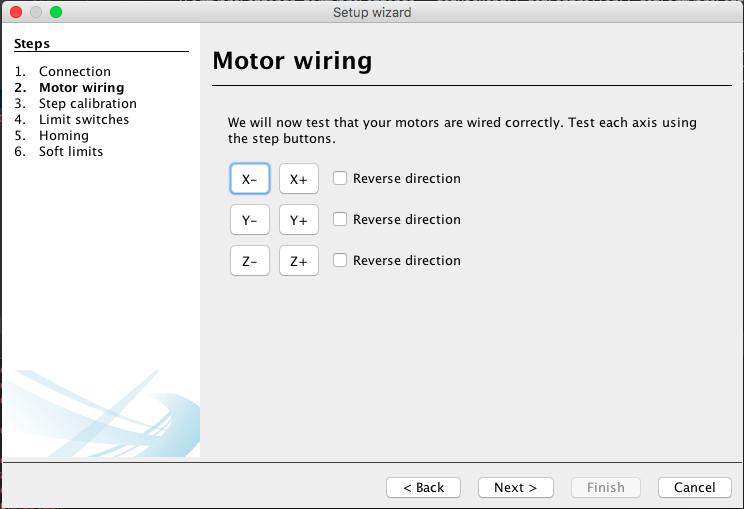

  • 电机接线
    安装向导 #1009

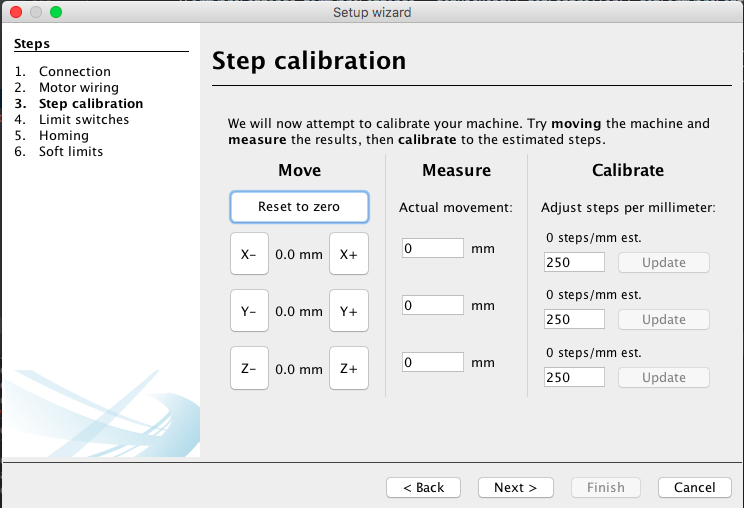

  • 校准步长
    安装向导 #1009

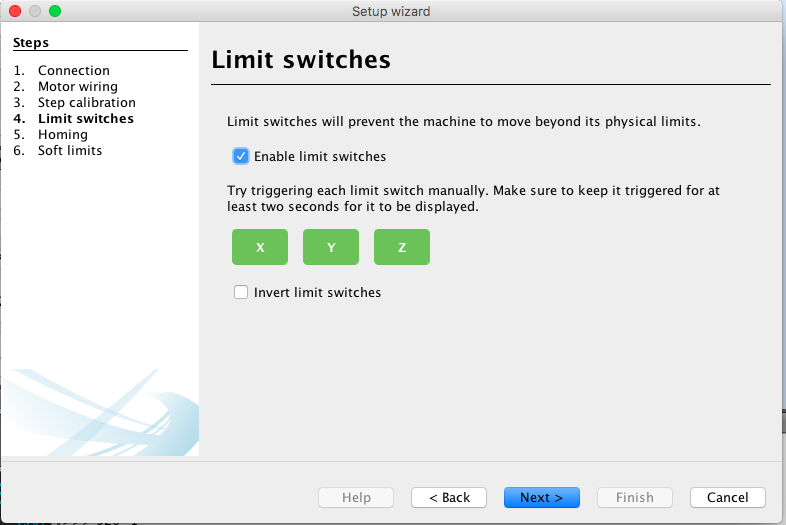

  • 配置限位开关
    安装向导 #1009

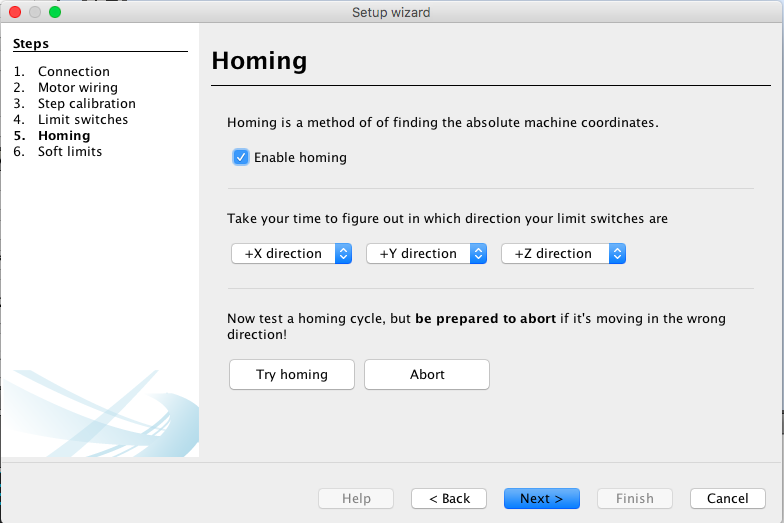

  • 配置归位
    安装向导 #1009

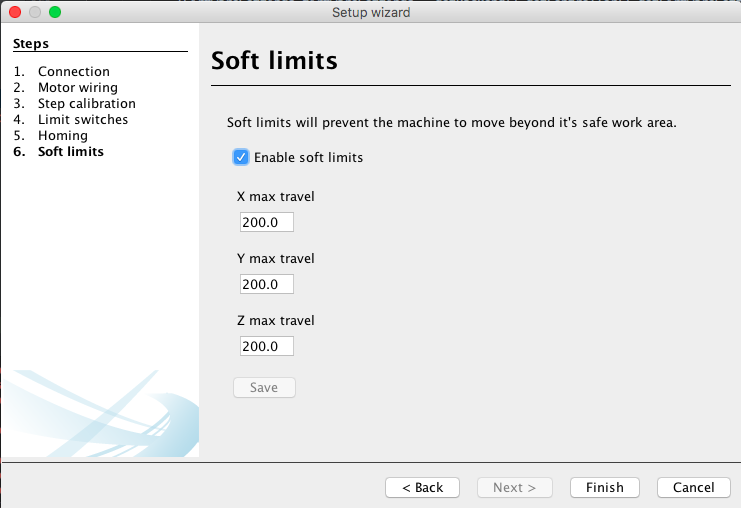

  • 配置软限制
    安装向导 #1009
安装向导 #1009

做得好!!!

安装向导 #1009

邪恶。机器校准也应该是一个单独的工具。

安装向导 #1009

步*

安装向导 #1009

我希望看到一个 UI 按钮“在此处设置 [X|Y|Z] 轴的软限制”

安装向导 #1009
合作者作者

@RecceDG你的意思是在某个地方比设置向导的最后一步更容易访问按钮,比如在工具栏菜单中?

有一个问题是,为了使用软限制,您需要启用归位(假设您使用的是基于 GRBL 的控制器)。现在我们只讨论启用/禁用。最终还有很多其他参数可用;方向、去抖动、牵引、寻道速率和进给速率。

启用归位的先决条件是您需要启用硬限制。

所以在能够启用软限制之前需要配置很多东西。
如果不满足启用软限制的要求,这样的按钮应该如何表现?

安装向导 #1009
jahnj0584 评论了 2018 年 4 月 16 日 通过电子邮件
安装向导 #1009

启用归位的先决条件是您需要启用硬限制。

事实并非如此。我的机器会很高兴地撞到限位挡块。

我在 X、Y、X 最小值上设置了限位开关。我在启动时做的第一件事是将机器置零。效果很好。但目前,机器没有任何限制,无论是硬限制还是软限制。

是的,我可以通过 $ 代码手动设置它们——我只是还没有这样做。但实际上,这些应该是 UI 元素。应该有一个轻微的“硬限制”,“软限制”。如果您尝试慢跑超过软限制,它应该慢跑到软限制,然后点亮“[Z|Y|Y] 限制”,也许会发出提示音?

是的,能够将当前机器位置设置为最小或最大软限制(这样你就可以保护固定装置等)加上能够清除软限制(这应该将分钟重置为机器零,并且最大值为向导中的配置值。

我同意以归位为条件的软限制。

我最近一直在用我的 XCarve 做很多复杂的雕刻,而且我一直被 UGS UI 和可用性问题绊倒。我一直想做一个我认为需要在 UI 上的快速 MSPaint 模型。

安装向导 #1009
jahnj0584 评论了 2018 年 4 月 16 日 通过电子邮件
安装向导 #1009
合作者作者

@RecceDG第 983期中,您既没有启用硬限制($21)也没有启用软限制($20)。你有没有改变你的配置?

@jahnj0584通过慢跑到那个位置来设置软件限制是个好主意,我可能会在以后添加它。

安装向导 #1009

您可能将软限制与“软件确保我不会做任何愚蠢的事情”混为一谈,它们并不是要根据您的使用情况一直进行调整。它只是为了阻止机器慢跑到归位开关的另一端并失去其位置

操作员最好在机器上设置限制以保护程序员可能不知道的固定装置等。

安装向导 #1009
合作者作者

安装向导现在可以在最新的每晚构建中使用。请试一试,如有任何反馈,我们将不胜感激。

这是第一个版本,还有很多改进的余地。我积压了一些我想更改或添加的东西。但很高兴知道它是否有效!=)

安装向导 #1009
贡献者

快速浏览一下,好的开始。点击“连接”按钮后,我得到一个“文字气泡”,表示向导与设备不兼容,或类似的东西。GRBL 完成启动后它消失了,取而代之的是我所期望的。因此,在发布该消息之前,它可能需要某种超时。

安装向导 #1009
合作者作者

有超时,但这意味着需要对其进行调整。谢谢!

安装向导 #1009
合作者作者

我调整了超时。
向导就位,看起来它正在工作。
