忘了如何做数学? #691

推推 grbl 1年前 (2023-01-27) 137次浏览
关闭
TimSmith44 打开了这个问题 2019 年 6 月 30 日 · 24条评论
关闭

忘了如何做数学?#691

TimSmith44 打开了这个问题 2019 年 6 月 30 日 · 24条评论

注释

忘了如何做数学? #691

我的 LaserGRBL 刚刚更新,似乎忘记了数学。

我有一个自定义按钮,在没有加载文件的情况下可以正常工作,但是一旦加载了文件,X 和 Y 就好像有一个偏移量一样工作。(文件中没有)。

显然,200 毫米正方形图像的中心现在位于 175。

我试过其他文件,同样的事情发生了。

坐标在原位读取 x=0 和 y=0,

还尝试重新启动软件,并重新启动激光,但加载文件时我的中心离中心很远,运行会燃烧太高。

忘了如何做数学? #691

在这里工作正常,版本 3.0.17
自定义按钮设置是什么?你能把它们贴在这里吗,这样我就可以试一试了。

忘了如何做数学? #691

这不是按钮斯图尔特。已经使用了几个月,没有加载任何文件,它工作得很好。
(我无法复制,因为它在不同的机器上,但它是在这里找到的正常 3 秒中心)。
在更新之前运行良好的文件现在就像具有内置偏移量一样。
显示器显示激光位于 x = 0 和 y = 0,这在物理上是正确的,但是当要求将 200mm 图像居中时,(x+200/2) 和 (y+200/2) 它将居中于 x = 175 和 y 约为 176.5,当激光以低功率行进 3 秒时,它会显示这些数字。

我有一大堆关于碗直径的文件,现在这些文件好像全错了。非常令人沮丧,因为自从几周前我改用 LaserGRBL 以来它一直工作得很好

忘了如何做数学? #691

按钮是…

G0 X[左+200/2] Y[下+200/2]
M4 S1
G4 P3
M5
G0 X0 Y0 F3000

忘了如何做数学? #691

是的,这很奇怪。你说得对,它不是按钮,对我来说很好用。

忘了如何做数学? #691
所有者

v3.0.16 和 v3.0.17 之间所做的唯一更改是对捷克语的支持。我很确定没有其他东西被改变。如果您想确定只需下载旧版本

忘了如何做数学? #691

您在那台计算机上使用过 LaserGRBL 以外的任何软件吗?
我曾经使用过 Universal Gcode Sender,但在再次使用 LaserGRBL 之前忘记重置所有设置。
当我下次使用它时,它仍在使用我关闭程序之前存在的 USG 的 x 和 y 设置。在 LaserGRBL 正常工作之前,必须返回并重置所有内容。

忘了如何做数学? #691

多谢你们,

没有。那台电脑没有做任何其他事情,它只是在更新之后,但我想知道 Windows 是否已经更新或类似?不确定。

我会尝试回到 v3.0.16。我需要删除并重新安装吗?

忘了如何做数学? #691

不确定是否需要先卸载。只往前走。您也可以尝试更新 windows .Net,不知道它是否会产生影响,但不会让情况变得更糟。

忘了如何做数学? #691
所有者

无需卸载。只需下载并安装旧版本。
v3.0.16(6 月 14 日)https://github.com/arkypita/LaserGRBL/releases/tag/v3.0.16
v3.0.14(5 月 13 日)https://github.com/arkypita/LaserGRBL/releases/tag/v3 .0.14

旧版本要求您更新(当然)只是跳过请求并使用它,只是为了测试您描述的问题。

忘了如何做数学? #691
所有者

但是,我不确定您报告的问题是否真的是一个错误,或者只是您对它应该如何工作的误解,所以请与我们分享您的降级测试结果,如果您可以尝试向我们展示什么的影响您在实际使用情况下使用一些屏幕截图或视频进行描述。

忘了如何做数学? #691

好的,我现在就去拍一些视频。

这很简单。我在 Photoshop 中设置了一个 200 毫米的正方形画布,其中有一个徽标。我用 200/2 对自定义按钮进行编程以到达 100 毫米的中心,这样我就可以精确对齐 200 毫米直径的碗。它不是移动到 X100 和 Y100,而是移动到 X175 和 Y176.5(从内存中)。即使我用 100 而不是 200/2 替换数学,加载文件后结果也是一样的。

我会尝试从两个版本中获取视频,看看现在我有时间

忘了如何做数学? #691

好的 – 我被这个笑弄糊涂了

我试过 .14、.16 和 .17 版本,我有视频,但需要一段时间才能上传

我在 Photoshop 中创建的图像,以前工作得很好,现在由于需要更好的描述而显示出“偏移”。

我只是从另一个来源导入的图像在所有 3 个版本中都能正常工作。

我可以很容易地重做我的图像,因为似乎有什​​么东西可能以某种方式损坏了它们?

忘了如何做数学? #691
所有者
阿尔基皮塔 评论了 2019 年 7 月 1 日

为了您的信息,“左”和“下”是计算机到雕刻的真正最左边的点和雕刻的最低点,在转换为 gcode 后计算。它们基于 gcode 本身,与原始图像文件没有更多关系。
它们相当于与标尺上的虚线相对应的报告值。

转换为 gcode 取决于您在“光栅导入”中插入的设置,例如白色剪辑、斑点去除、亮度、对比度等以及最终图像大小和偏移。所以仔细检查你的设置。

忘了如何做数学? #691

谢谢。这就是我的观点。标尺上的虚线显示完全正确。

这些图像被导入为 1 位抖动、Stucki、水平和每英寸 8 行

忘了如何做数学? #691

我不能在这里发布视频 – 我可以通过电子邮件发送吗?

忘了如何做数学? #691
所有者

上传一些东西并在此处发布链接

忘了如何做数学? #691
作者
蒂姆史密斯44 评论了 2019 年 7 月 2 日

https://youtu.be/QEo6K5wREDI

很抱歉质量很差。我不使用视频,以前从未尝试过拍摄我的屏幕

忘了如何做数学? #691

请问视频有什么想法吗?

忘了如何做数学? #691

嗨蒂姆。你能把你在视频中使用的图片上传到这里,这样我就可以在我的机器上试一下吗?
只需单击下面的附加文件并选择图像,完成后单击评论按钮。

忘了如何做数学? #691
斯图尔特B4 评论了 2019 年 7 月 7 日

谢谢蒂姆。
这是结果。

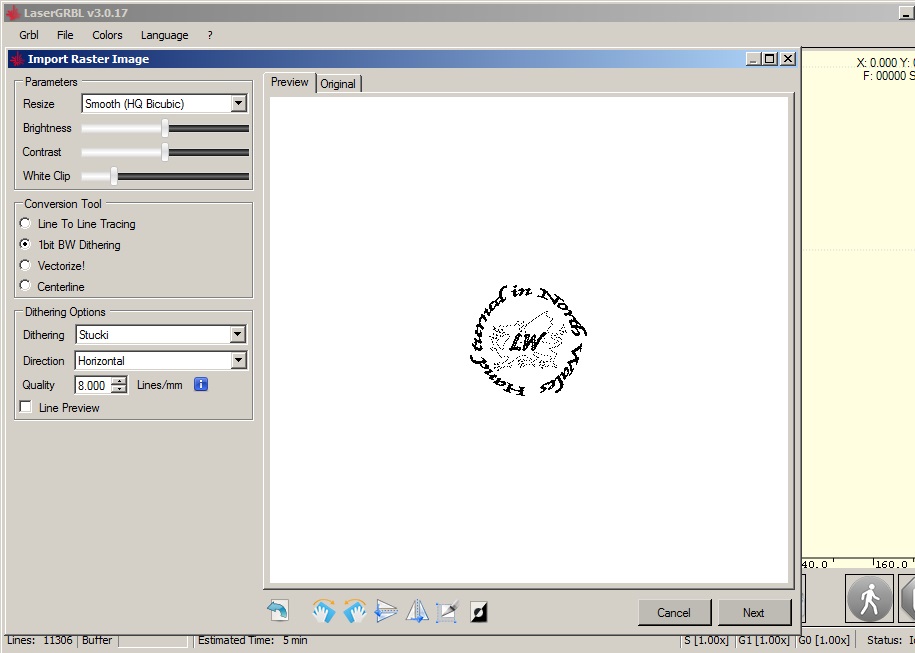

已加载原始图像。

忘了如何做数学? #691

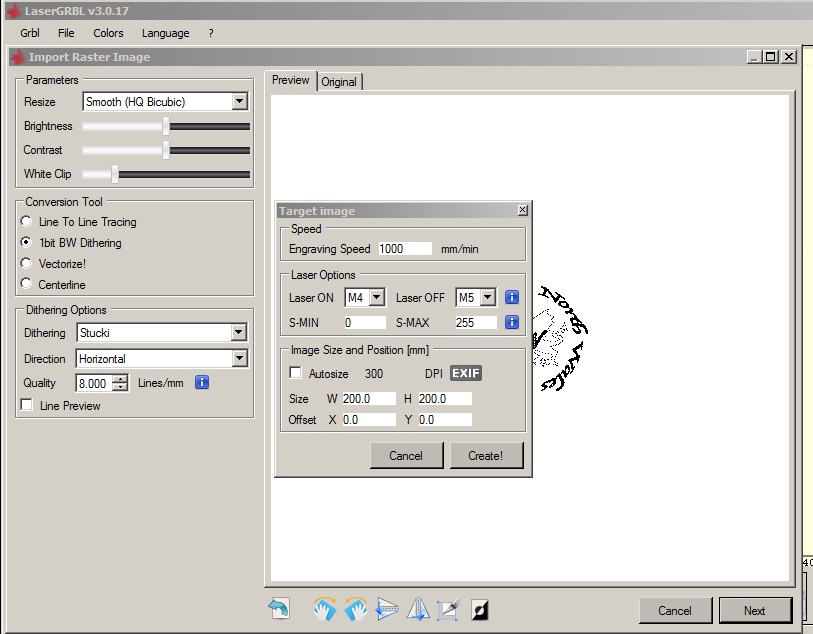

设置。

忘了如何做数学? #691

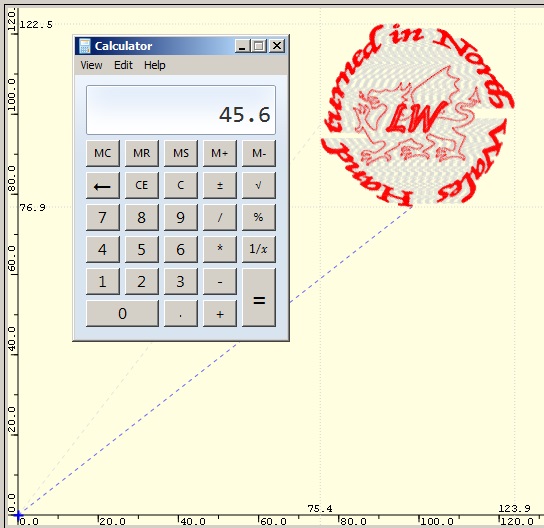

X 方向的实际图像大小。

忘了如何做数学? #691

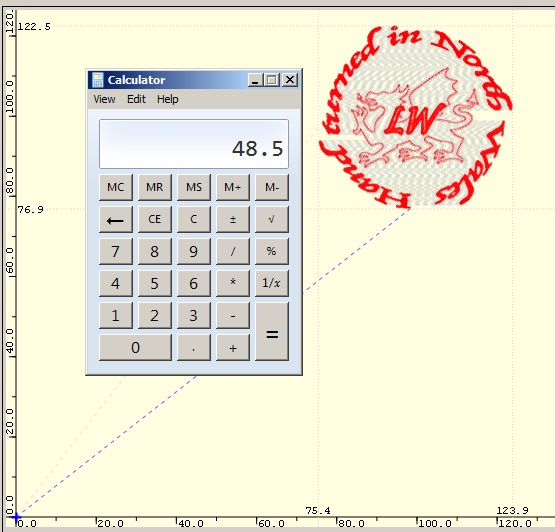

Y 方向的实际图像大小。

忘了如何做数学? #691

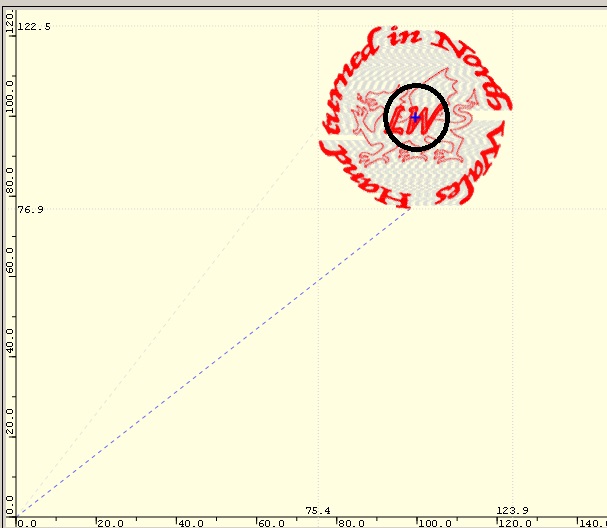

使用我的自定义中心按钮的十字位置是正确的。

忘了如何做数学? #691

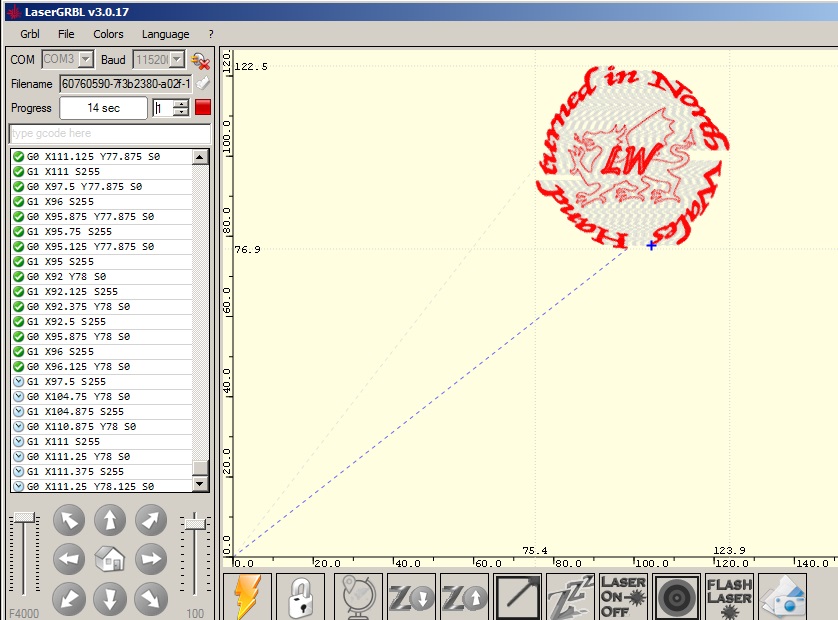

从图像的最低点开始雕刻,即“手”字样 H 字符的右下角

忘了如何做数学? #691

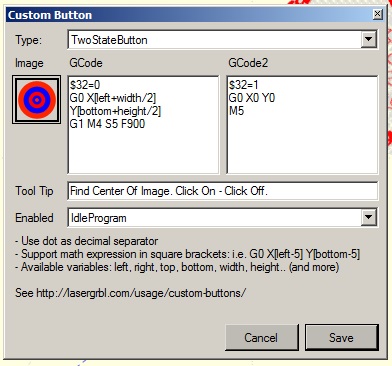

这是我的自定义中心按钮设置。
忘了如何做数学? #691

忘了如何做数学? #691

我使用与您的设置相同的设置制作了另一个自定义中心按钮,我的机器完全一样,直接离开屏幕。只需将按钮设置更改为此即可。

G0 X[左+宽/2] Y[底+高/2]
M4 S1
G4 P3
M5
G0 X0 Y0 F3000

忘了如何做数学? #691

谢谢斯图尔特

现在这里一切都好

刚开始的时候我以为我要疯了。
