如何更改 DRV8825 的微步进? #716

推推 grbl 1年前 (2023-01-27) 143次浏览
关闭
Mattthev 打开了这个问题 2019 年 8 月 13 日 · 10 条评论
关闭

如何更改 DRV8825 的微步进?#716

Mattthev 打开了这个问题 2019 年 8 月 13 日 · 10 条评论

注释

如何更改 DRV8825 的微步进? #716

我是 CNC 和这一切的新手。我有同样的问题@peagerfw #664并将步数更改为 1600 并将最大速度限制为 1125 实际上可行,但工作速度很慢,无法满足我的需要。如果我是正确的,将微步从 1/16 降低到 1/8 或 1/4 应该可以帮助我实现更高的毫米/分钟速度,对吗?
我有啄木鸟板 V3.3,但没有跳线,我试着用谷歌搜索一些建议,但我仍然很困惑……

分辨率(步长)选择器输入(MODE0、MODE1 和 MODE2)支持根据下表从六步分辨率中进行选择。所有三个选择器输入都有内部 100kΩ 下拉电阻,因此让这三个微步选择引脚断开连接会导致全步模式。

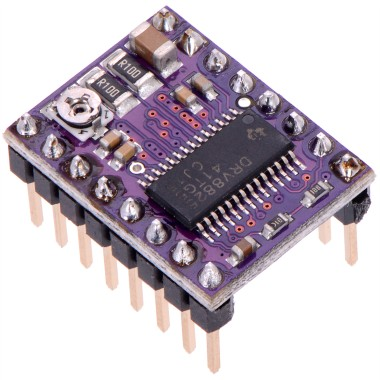

根据这个配置表,我应该以某种方式连接 M0 和 M1 而不是 M2 以获得 1/8,对吗? 我的 drv8825 的所有引脚都像图中这样焊接,所以我需要将其拆焊到啄木鸟板上而不是驱动器上?
如何更改 DRV8825 的微步进? #716

如何更改 DRV8825 的微步进? #716

peagerfw 在他的问题中还提到 A4988 正在使用 $100 = 800,那么它应该是 1/8 微步。所以我已经在 Ali 上订购了这些驱动程序如果我无法更改 drv8825 的微步,可能会有任何问题吗?或者这些驱动程序只是即插即用?

谢谢你,对不起,可能是愚蠢的问题,但我似乎找不到好的解释。

如何更改 DRV8825 的微步进? #716
汤立康 评论了 2019 年 8 月 16 日

你好,

请参阅https://www.pololu.com/product/2133上的本手册。
我不知道啄木鸟板上的这 3 个引脚是如何连接的。似乎所有 3 个引脚都处于逻辑高电平 (5V)。你可以用电压表查出来。
你是对的,对于 1/8 步,模式 2 引脚应该打开或逻辑低电平 (0V),模式 0 和 1 引脚应该处于逻辑高电平 (5V)。
也许电路板有一些焊桥而不是跳线?在这种情况下,您可以简单地打开此连接。
但是为什么这个板这么慢?我已经构建了自己的电路板并且我在 1/32 中以高达 12.000 毫米/分钟的速度工作而没有问题(我有一台皮带驱动的机器)。但重要的是,仔细调整电机电流并且电源足够强大,才能驱动它。

如何更改 DRV8825 的微步进? #716
作者

明天我将更多地探索董事会。我读过 Arduino 的 GRBL 被限制为 30kHZ,所以它是 1600/60*1125 我已经尝试调整最大步数并且我现在以 1250 毫米/分钟的速度运行它没有任何问题。也许 GRBL 1.1 的限制稍微高一点,或者可能是由于更新的 Arduino 芯片?
我用的是原装的24V 5A电源。我需要在墙上测量功率,但是阿里卖家说,那个板子限制在150W和5A。它也应该适合 36V 电源,所以我不知道他们是怎么想出 150W 的……他们有 300W 的电路板,但只在中国,我从西班牙库存订购了 CNC。我也在考虑购买更强大的激光器,我有 5500mW。我想要 7W,但同样仅限于中国库存…

如何更改 DRV8825 的微步进? #716

嗯。激光功率….我有 3 台来自中国的额定功率为 2.5W 的激光器。所有这些都是原装的(非常非常)糟糕的驱动器,它们都被调整到 1.5W 或更低……现在我用 1.6A(LD 电流)驱动它们,我的激光功率计显示大约 2.3W。然后我买了一个 5W 激光器……我的 lpm 显示 3W……激光二极管电流设置为 2A。我试图将 ld 电流增加到 3A,结果驱动器烧毁并且 ld 没电了。
现在我使用带有 NUBM08 激光二极管和自制模拟激光驱动器的自制激光器。根据数据表,电流设置为 3A,我的 lpm 显示 4.7 瓦。这种激光器对我来说足够强,但在以最大功率运行 10 分钟后,需要进行冷却循环。….. 好的,这是一个短篇小说 ;-)

我想说的是……如果你有一个主轴驱动的机器,那么速度是有限的。它不仅是arduino的最大频率,甚至步进电机也接近最大转速。主轴驱动机器更适用于更强的机械用途,如雕刻主轴。在这种情况下,更强大的激光不是第一选择,因为您无法利用速度优势。
…并且您应该检查激光器的实际功率。LPM 绝对是你的全部!就我而言,我订购了 4 台激光器,但它们都校准不当或声明错误。

如何更改 DRV8825 的微步进? #716
作者

是的,我不认为它是真正的 5500mW…我读过这主要是功率的一半。我可以尝试测量 3 针上的电流。是的,我有主轴驱动机器 3018 Pro。我在考虑雕刻不锈钢,所以我需要更强大的激光,比如 15W?我在阿里找到了一些评价不错的。
这个 5500mW 现在对我来说已经足够了,我可以在 10 分钟内在大多数硬木上雕刻徽标和文字,但无论如何 5 分钟会更好:DI 使用硬木的速度约为 900-1000 毫米/分钟。
你还有更好的激光聚焦技巧吗?似乎我无法每次都正确聚焦…因为我可以移动 Z 轴,激光功率离木头更近或更远有什么好处吗?我的激光点不是一个点,而是一条小线……谢谢。

如何更改 DRV8825 的微步进? #716

停止!不要那样做!如果您不确定自己在做什么,请不要对您的激光二极管做任何事情!
激光二极管是最敏感的电子部件之一。简单的测量和 ld 可以破坏这部分。最好和最安全的方法是使用合适的钳表(非接触式)测量电流。但首先您需要一个已安装 ld 的数据表。在您知道电流应该有多高之前,请不要更改任何设置。

如何更改 DRV8825 的微步进? #716
汤立康 评论了 2019 年 8 月 19 日

The Focus… 这是一条小线很正常,因为这是激光晶体的形态。您应该调整激光本身的焦点。使用标准的 3 元素镜头(大多数激光器都与此一起出售)到表面的距离应约为 7-10 厘米。然后调整激光,你应该得到一个 0,1-0,2 毫米的点(将激光功率降低到最小,使用深色表面并使用保护眼镜,然后你可以准确地看到它)。
使用我的(真正的)2.5W 激光器,我可以雕刻木材,具体取决于类型,速度在 1000 到 3000 毫米/分钟之间。 看这里我的小机器。
市场上有一些镜头(G2 镜头、G7 镜头)。一种是短焦镜头。这样,激光就靠近表面,大约 1-2 厘米。这将给出最大值。功率,但这也会在镜头上产生最大的灰尘和烟雾。我测试了它们,但我并不感到惊讶。另一种是功率优化镜头,适用于正常距离,功率损耗较低。对于功率大于 10W 的激光器来说,这是一个不错的选择。就我而言,我又回到了标准镜头,因为这种镜头提供了最小的强力点。

如何更改 DRV8825 的微步进? #716
作者

你有非常好的激光 CNC,激光似乎比我的强大得多。感谢您的重点提示。我想我发现了激光问题。当将 Z 轴向上移动到 7 厘米的距离并尝试聚焦激光时,我看到实际上有两个点……一个是线,第二个只是小点。从更近的距离看并不那么明显。

如何更改 DRV8825 的微步进? #716
我想这不对吧?我将在 Ali 上发起争议,并尝试获得新激光器或至少为新激光器提供资金。我还测量了全激光功率下墙上的功率消耗,它只有 27W,X 轴也在移动。
你对这个有什么看法?https://www.aliexpress.com/item/33022812797.html
大部分卖家的评价都不错,实际功率应该在3.5W左右。或者关于 100 美元左右的好激光的任何提示?谢谢你。

如何更改 DRV8825 的微步进? #716
汤立康 评论了 2019 年 8 月 19 日

2 个点….对于便宜的激光器来说,有点扩散是正常的。我认为,制造商将初步使用 B 型二极管。但似乎这不是正确的重点。我的点尺寸约为 0.2 毫米。您找到最小的点尺寸了吗?也许您需要更远的距离……小点尺寸对于燃烧力至关重要……
速卖通上卖的激光看起来不错。电气数据 (12V/5A) 可能适合功能强大的设备,并且卖家声明了>输出功率<。但是你永远不会保证这是正确的数据。这就是问题所在……我买了 4 台激光器,但我得到 100% 错误的声明或错误的调整。而且由于激光二极管太敏感,没有办法发现,安装了巫婆类型的二极管。找出它的唯一方法是拆卸二极管,幸运的是上面有一个标签。但随后激光被摧毁。

如何更改 DRV8825 的微步进? #716
作者

我可能在完全对焦之前拍了照片。我不能再高了大约 0.5 厘米。
我会打开争议,看看我能不能得到任何退款,因为它不是 5W,而且我不喜欢第二个点,我在 Youtube 上没有发现任何其他激光器有这种问题……
它是肯定不是 15W,但我也喜欢 12V 和 5A,当他们提到 3.5W 而另一个说 5W 时,我发现了评论。不确定这些评论是否针对同一激光,但图像是相同的。这个卖家有欧盟插头,其他的大多只有美国插头。其他一些卖家也提到它也适用于金属雕刻。如果激光至少像你的一样,我可能会很高兴:D

如何更改 DRV8825 的微步进? #716

;-) 那么我祝你好运。我认为价格不是太高,可以尝试一下。;-)
