你好。除了向我展示(主要是 youtube 视频)如何做某事的方式之外,我对技术的了解一无所知。我最近购买了 GK4545Pro 激光雕刻机/切割机,并被告知要安装 LaserGBRL 软件。这是一项多么艰巨的任务,但不用说,我在 2 周后设法完成了它。我现在只有图像大小有问题。例如,当我选择 100mmx100mm 时,实际图像的尺寸与我选择的尺寸不同。所以当我想做一个特定的尺寸时,我要么对我的材料来说太大了,要么太小了。我需要您的帮助,如果可能的话,在视频中如何设置大小以使其正确和准确(或尽可能准确)。那么我也想知道是否有一种方法可以在开始之前预览图像?而且,如果有一种方法可以让您选择 X 和 Y 的大小,而无需程序保持纵横比。请帮助这个假人(我想我是假书的女王)。

Anel1210 #747
斯图尔特B4 评论了 2019 年 10 月 19 日

你好。

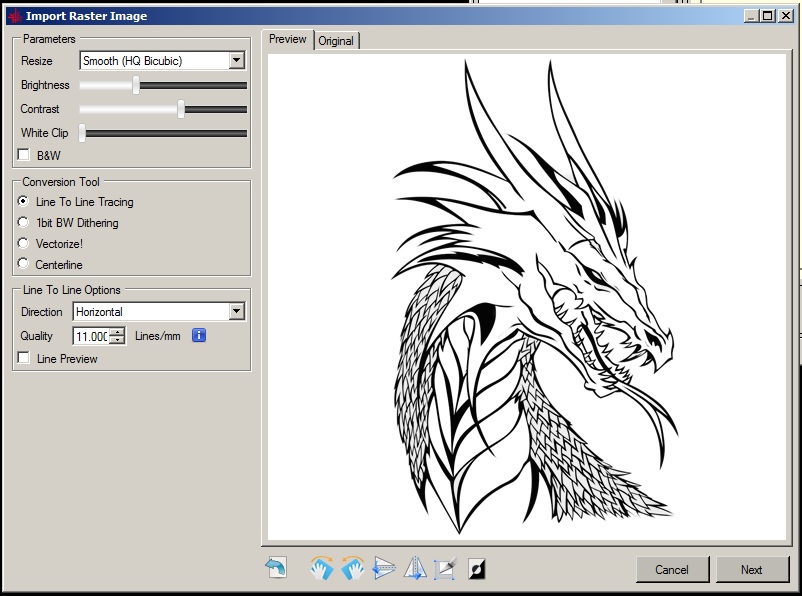

通常,当您将图像加载到 LaserGRBL 时,您可以通过设置亮度、对比度和刻录方法(线到线、1 位黑白抖动、矢量或中心线)等设置来准备雕刻。
就像这张图片:
Anel1210 #747

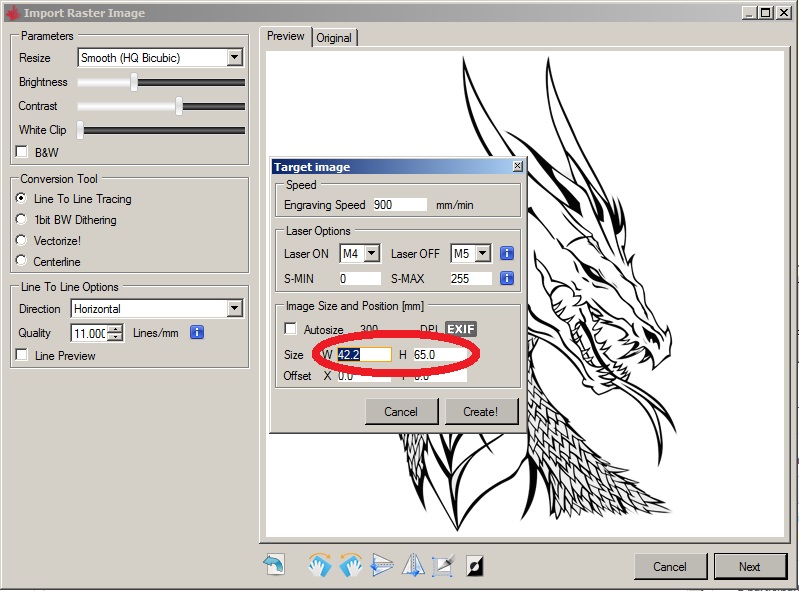

然后您选择 Next,您应该会看到这个屏幕。无论您在 W 框中键入什么大小,它都会调整图像大小但保持纵横比正确,因此它会正确更改 H 框中的数字。
确保在更改数字后按 Enter。
因此,如果您的原始图像是 200 x 200,并且您在 W 框中将其大小调整为 70,它也会将 H 框更改为 70。
Anel1210 #747

然后选择顶部的雕刻速度以及您需要更改的任何其他设置,然后单击创建。那应该给你你想要的尺寸。

您可以预览图像在您正在雕刻的材料上的位置。
您需要制作一个自定义按钮。
右键单击主窗口底部栏的空白部分,然后单击添加自定义按钮。
Anel1210 #747

当窗口弹出时,将此代码复制并粘贴到 GCode 框中:

M3
S2
F900
G0 X[左] Y[下]
G1​​ X[右]
G1 Y[上]
G1 X[左]
G1 Y[下]
G0 X0 Y0 F4000
M5

然后在下一个框中输入工具提示(任何你想要的),然后从下方的下拉选择器中选择空闲程序,然后单击保存。您现在应该在底部的主窗口栏上有一个额外的按钮。
要使用您需要连接的按钮,然后选择您的图像并像之前一样准备它。
单击“创建”后,您应该能够按下您制作的“自定义”按钮,它应该在要雕刻的位置周围画一个框,它会将激光器置于低功率模式,这样您就可以看到它去了哪里,然后您可以定位你的材料。然后它将关闭激光并返回到准备雕刻的原始位置。

Anel1210 #747

而且,如果有一种方法可以让您选择 X 和 Y 的大小,而无需程序保持纵横比。

您需要先在图形程序中执行此操作。如果这样做会扭曲您的图像,它始终保持纵横比。

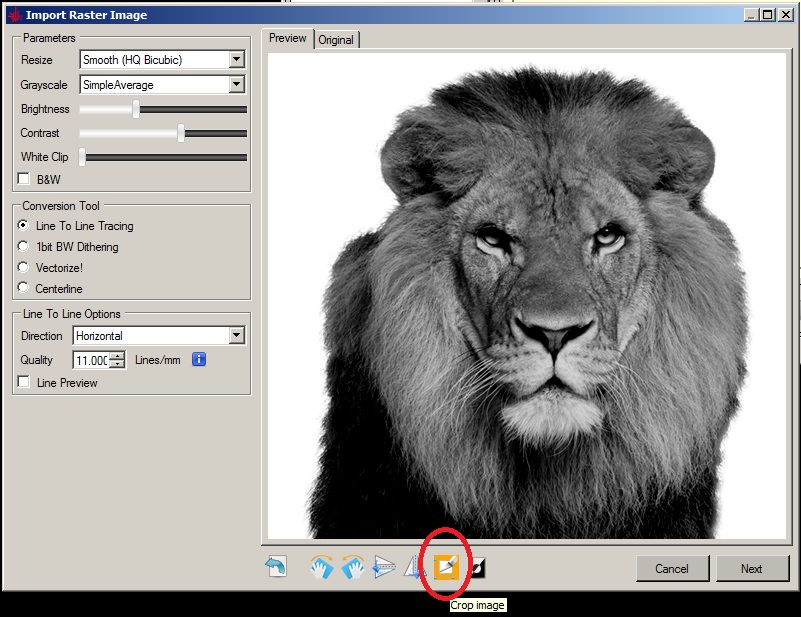

您可以做的是通过在目标图像设置中围绕它绘制一个框来选择图像的大小,您可以在其中调整其他所有内容。像这样:

Anel1210 #747

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 19 日 通过电子邮件
Anel1210 #747

我在任何地方都看不到你的设置,你附上了吗?

Anel1210 #747
斯图尔特B4 评论了 2019 年 10 月 20 日

听起来步进电机的步数/毫米不正确。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747

那里还是什么都没有,你在附加什么,什么类型的文件?有些人在尝试从手机附加东西时遇到问题。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747

我不使用 whatsapp。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747

你可以在这里上传它:
https
://imgbb.com 然后你会得到一个链接发送给我,我可以查看它。
只需复制并粘贴您在此处回复中获得的链接。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747

那更好,我现在可以看到了。

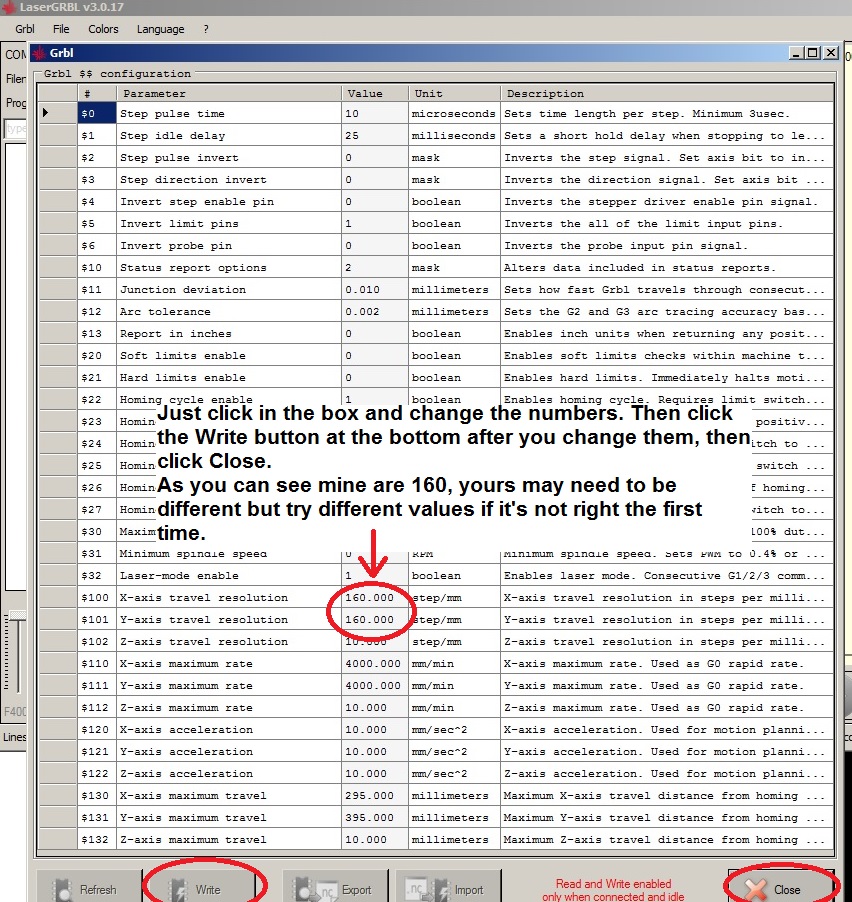

您需要尝试改变 100 美元和 101 美元。

启动 LaserGRBL 并单击“连接”。
然后转到左上角的 Grbl 菜单。单击 Grbl 配置。
您应该有一个与您上传的图片相同的窗口。

Anel1210 #747

要测试它,只需在尝试不同的设置后使用相同的图像。

Anel1210 #747

尝试250。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 20 日 通过电子邮件
Anel1210 #747

其中很多是不同的,因为人们使用的步进电机有很多。
如果 250 不正确,请尝试使用较小的数字。

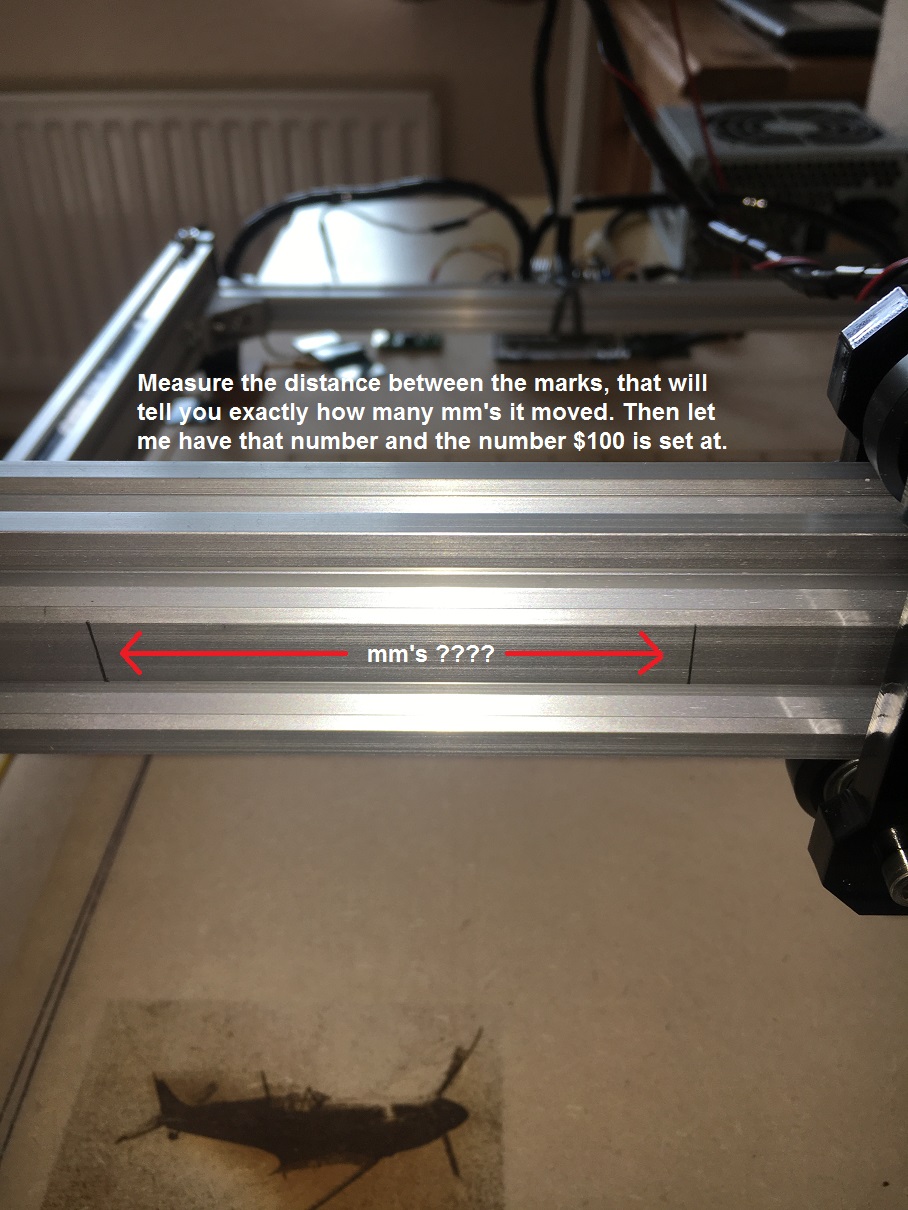

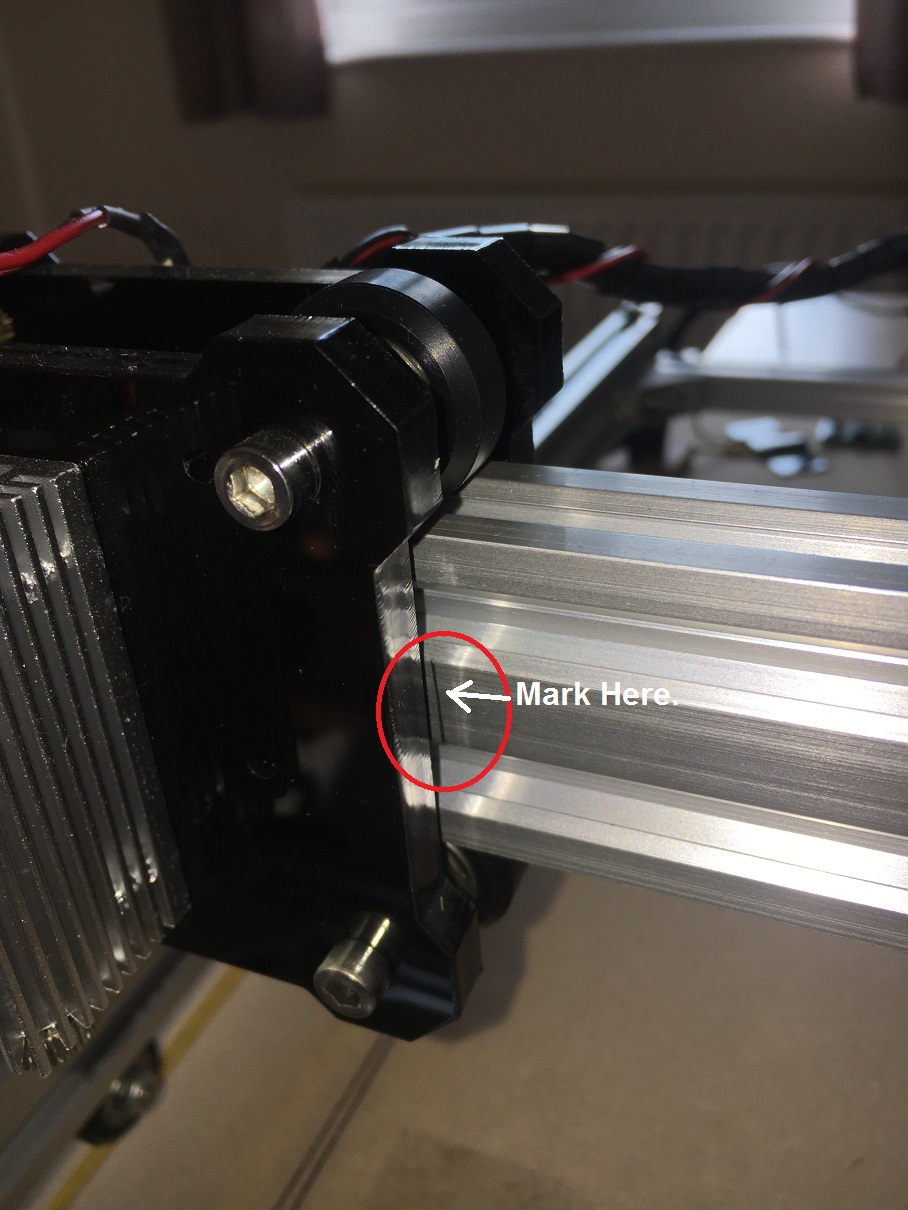

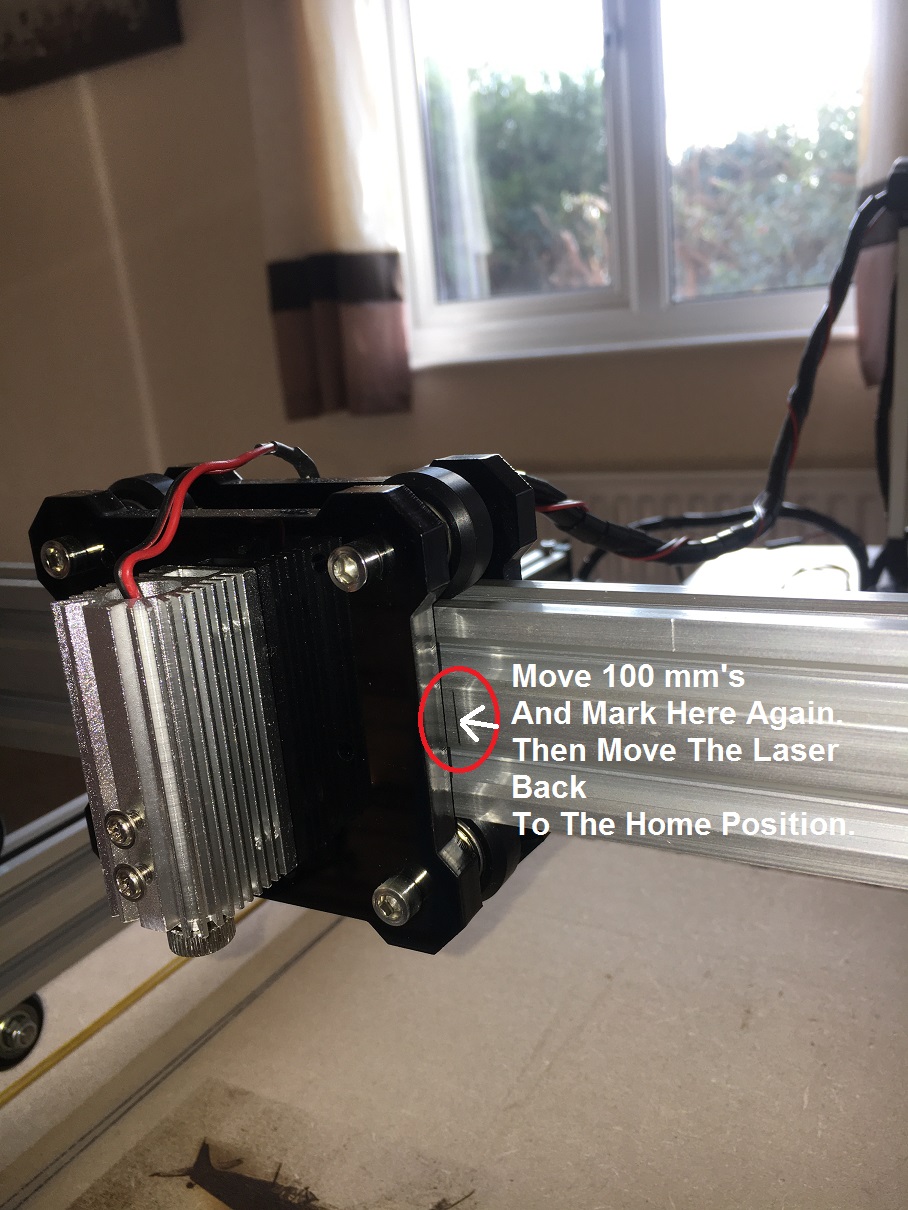

你可以做的是当激光一直穿过左边时用铅笔在 X 轴导轨上做标记。然后用 lasergrbl 中的右点动按钮将 X 轴点动 100 毫米,然后当它停止时再做一个标记并测量标记之间的距离,看看它实际移动了多少。
然后让我知道 100 美元的号码和设置号码是多少。

像这样:

Anel1210 #747

Anel1210 #747

Anel1210 #747

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747

好的,尝试将 100 美元设置为 81.3

Anel1210 #747

如果那不起作用,请尝试 160

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747

不,将它们都更改为相同的。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747


的。

Anel1210 #747
作者
Anel1210 评论了 2019 年 10 月 21 日 通过电子邮件
Anel1210 #747

不确定,从未使用过中心线设置。我也不经常使用 Inkscape,因为它在我的 PC 上太慢了。

Anel1210 #747
作者
Anel1210 评论了 2019 年 11 月 4 日 通过电子邮件
Anel1210 #747

我还有 3 个,但您需要将 GRBL 升级到 1.1 版才能使用它们
,因为它们使用的设置不包含在您的版本中。


功能:将激光器调低功率进行聚焦。
类型:TwoStateButton。
单击打开 – 聚焦 – 单击关闭。

功能:找到准备好的图像的中心。
类型:TwoStateButton。
单击打开 – 单击关闭。

功能:闪光激光。
类型:按钮。
按下并释放以打开和关闭闪光激光。

Anel1210 #747
作者
Anel1210 评论了 2019 年 11 月 5 日 通过电子邮件
Anel1210 #747

这取决于您拥有的控制器板。有些董事会比其他董事会更难做。
有一种方法可以使用另一个激光程序来完成。
它叫做 T2Laser。

他们提供试用版,因此您无需购买即可升级 GRBL。
我从来没有这样做过,但很多人只是出于这个原因使用它,然后如果他们喜欢 T2Laser,他们会保留它并为注册密钥付费,或者他们只是将它用作试用版或在升级后将其卸载.

我有操作说明,但您需要先下载并安装 T2Laser。

这是步骤的图片。

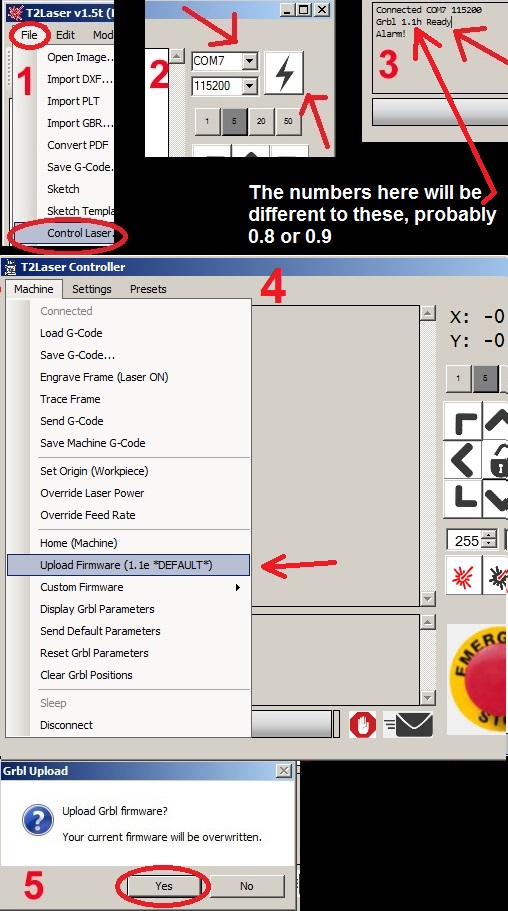

升级到 GRBL 1.1e。您可以使用 T2laser 的试用版。
此处可用:https
: //t2laser.wordpress.com/download 安装 T2Laser 试用版。

拔掉任何电源,只需要USB连接即可升级。

使用 USB 将开发板连接到计算机。

  1. 启动 T2Laser 并转到文件、控制激光。

  2. 在新窗口右侧选择正确的 Com 端口并单击连接(闪电图标)。

  3. 它会告诉你它在底部有什么版本的 GRBL。

  4. 按左上角的机器并选择上传固件(1.1e默认

  5. 按是确认。

  6. 然后它应该进行升级、完成并断开你的电路板。

  7. 完成后单击“连接”以确认它正在使用 GRBL 1.1e。它应该再次在底部告诉你。

  8. 如果您不想保留 T2Laser,您可以在 Windows 控制面板的添加和删除程序中将其卸载。

Anel1210 #747

Anel1210 #747
斯图尔特B4 评论了 2019 年 11 月 5 日

你必须自己承担风险,因为我从来没有自己做过,也不知道它是否适用于你的控制器板。

Anel1210 #747
作者
Anel1210 评论了 2019 年 11 月 5 日 通过电子邮件
Anel1210 #747
斯图尔特B4 评论了 2019 年 11 月 5 日

你好。
试试这个,让我知道它是否有效。

Anel1210 #747

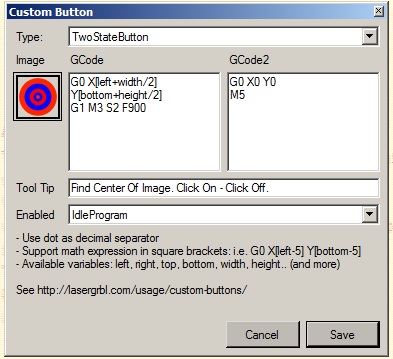

您可以复制并粘贴此代码。

G0 X[左+宽/2]
Y[下+高/2]
G1 M3 S2 F900

G0 X0 Y0
M5

找到图像中心。单击打开 – 单击关闭。

Anel1210 #747
作者
Anel1210 评论了 2019 年 11 月 6 日 通过电子邮件
Anel1210 #747
斯图尔特B4 评论了 2019 年 11 月 6 日

为什么只能短时间开激光?激光是多少瓦?
它有冷却风扇吗?
在LaserGRBL的GRBL菜单的Settings中有冷却激光器的方法,但是你还需要将GRBL升级到1.1版本才能使用。

Anel1210 #747
作者
Anel1210 评论了 2019 年 11 月 6 日 通过电子邮件
Anel1210 #747

如果事情没有正确排列,您可能仍然需要稍微调整 X 和 Y 步长设置。
你想剪什么?

Anel1210 #747
作者
Anel1210 评论了 2019 年 11 月 7 日 通过电子邮件
