矢量化图像的问题 #750

推推 grbl 1年前 (2023-01-27) 147次浏览
关闭
Paoloc66 打开了这个问题 2019 年 10 月 19 日 · 3条评论
关闭

矢量化图像的问题#750

Paoloc66 打开了这个问题 2019 年 10 月 19 日 · 3条评论

注释

矢量化图像的问题 #750

当我矢量化图像时,在屏幕上它看起来很完美,但当我打印它时轮廓略微向下和向右移动。不知道是不是设置了一些要校准的。
我不认为这是激光问题,因为使用其他程序,打印是完美的。
在某些情况下,它看起来像 3D 效果……
矢量化图像的问题 #750

矢量化图像的问题 #750
作者

矢量化图像的问题 #750

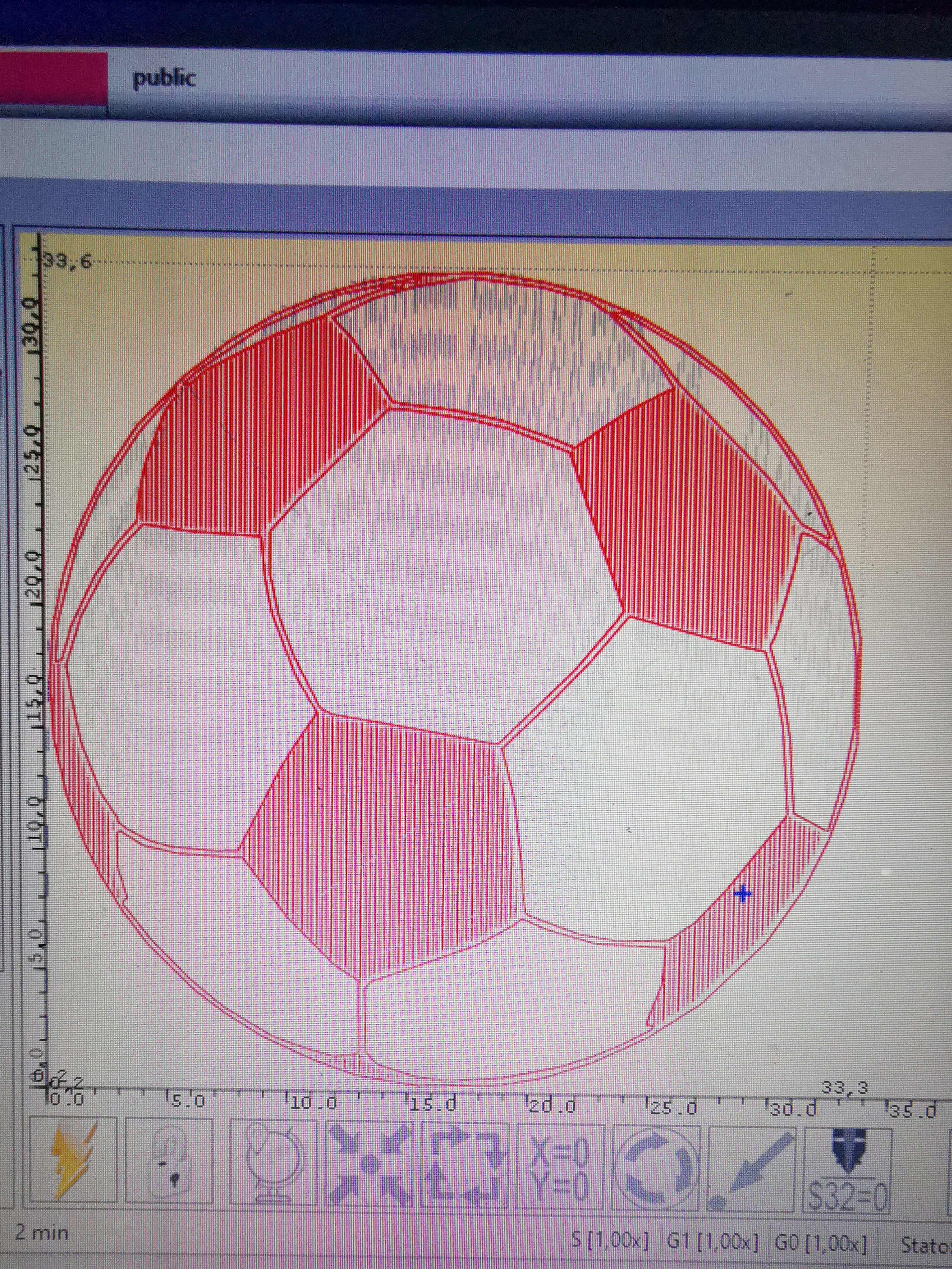

在这张图片中我们可以清楚地看到轮廓有一个位移

矢量化图像的问题 #750
所有者

你好@Paoloc66
这是 LaserGRBL 的一个已知问题,难以解决,并且在小图像和低分辨率(每毫米线数低)的情况下更为明显。

当我们使用矢量+填充时,该过程将首先生成矢量化路径,然后使用矢量化路径生成黑白位图,line2line 算法将使用该位图(作为任何光栅图像)来生成填充效果。

由于 line2line 算法从 0,0 开始并按 lines/mm 确定的步长继续进行,因此此输出无法与使用矢量化路径绘制的边界完全匹配。

更好的实现将需要通过生成用于填充的矢量路径/模式来生成矢量化路径的填充(类似于https://wiki.evilmadscientist.com/Creating_filled_regions),但不幸的是,这不容易在代码中实现。
