在工作区周围移动路径 #753

推推 grbl 1年前 (2023-01-27) 117次浏览
关闭
WattsC-90 开启了这个issue 2019 年 10 月 21 日 · 10 条评论
关闭

在工作区周围移动路径#753

WattsC-90 开启了这个issue 2019 年 10 月 21 日 · 10 条评论

注释

在工作区周围移动路径 #753

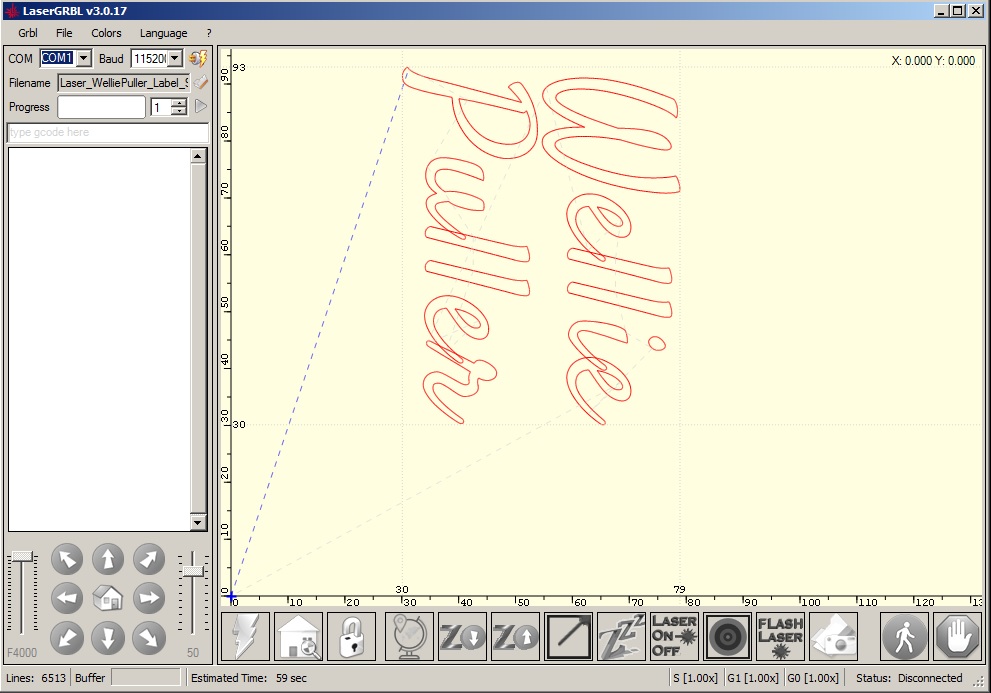

我不确定这是一个功能请求,还是我在界面中找不到的东西,但我已经将 SVG 导入到软件中(没有编辑/导入向导/工具),直接把它放进去。这个自动将它分配给0,0。这不能移动或重新定位。

是否可以移动此项目?目前我必须打开/关闭我的激光,直到我能得到大约我想要的 0,0,而不是我希望的精确度!

在工作区周围移动路径 #753
作者

另外我不确定你是否可以在软件中定义它,但实际上“工作区”有多大!限制软件屏幕而不是动态屏幕

在工作区周围移动路径 #753
斯图尔特B4 评论了 2019 年 10 月 21 日

另外我不确定你是否可以在软件中定义它,但实际上“工作区”有多大!限制软件屏幕而不是动态屏幕

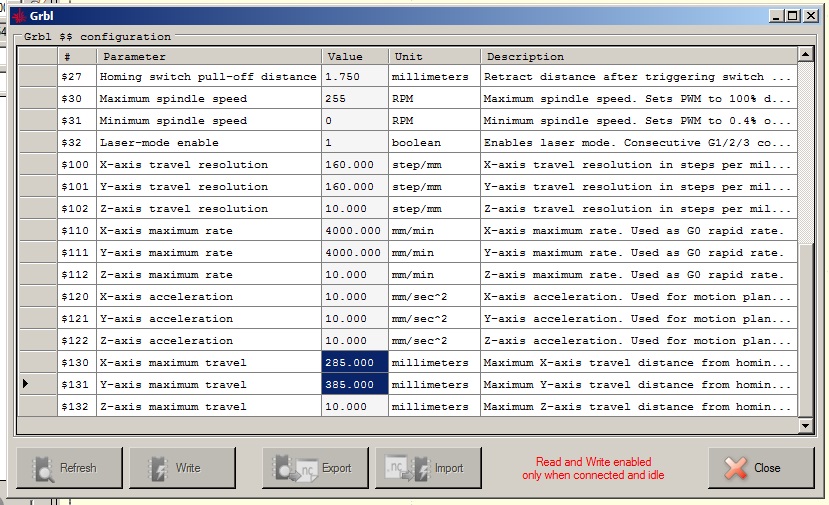

如果您为实际最大工作空间大小设置了 GRBL 配置设置,当您尝试在目标图像设置中调整图像大小时,如果您超过 GRBL 中的数字,它将在 W 或 H 设置周围放置一个红色警告框。只是想让你知道它不能再大了。
例如,我的最大工作区域是 285 毫米 x 385 毫米。
如果我尝试在 W 或 H 框中将“目标图像设置”中的图像大小调整大 1 毫米,数字周围会出现一个红色框。

在工作区周围移动路径 #753

在工作区周围移动路径 #753

在工作区周围移动路径 #753
作者

如果您尝试使用纯 SVG,它不会调出导入图像工具,只是将路径拖放到工作区中。问题在于使用图像导入(之前将其用于其他用途)是一旦导入,就无法再次移动。我认为如果图像被导入会有所帮助,并且工作区仍然基于您拖入的组件(图像/路径/等),但是当您点击开始/播放时工作区被转换/锁定。

我试图刻录的 svg 已附加,不幸的是它不允许我附加普通的 .svg,抱歉。

Laser_WelliePuller_Label_90.zip

另外,感谢工作区的设置提示,没有在那里看到!

在工作区周围移动路径 #753

我能看到的唯一方法是在设计时将偏移量添加到设计中。
放大文档但保持设计大小不变,然后在文档中移动 X 量和 Y 量。

第一个是你的原件,第二个是文档属性设置为 100mm x 100mm 并且设计向右和向上移动 X 30 和 Y 30。显然你可以把它放在文档中你想要的地方。
在工作区周围移动路径 #753

在工作区周围移动路径 #753

在工作区周围移动路径 #753
作者

烦人的是..我导出到 SVG 的 CAD 绘图没有与 0,0 相关的文本.. 显然 svg 是相对于 0 出来的。一切都非常混乱和令人沮丧!

这就是为什么将工具添加到 UI 中以移动它们然后锁定是有意义的。当您尝试附加文件时更是如此!我不知道这意味着什么,但它最终与它们重叠,我放弃了。我很想知道它是否可以用最小的努力来解决,或者它是否是不可能的(或者是什么情况),因为当你试图找到烧伤的地方时有点痛苦重复工作。

在工作区周围移动路径 #753

在工作区周围移动路径 #753

我不认为 LaserGRBL 开发人员 Arkypita 可以用它做很多事情,因为他用来支持 SVG 文件的代码已经由其他人编写,他只是将其添加到程序中。正如您在此处看到的:
#451
从底部开始的第 7 条评论。

在工作区周围移动路径 #753

我尝试使用 Lightburn 软件来制作 SVG 文件,效果很好,可以让您四处移动对象并在需要时调整大小。他们有 30 天的试用版,没有任何限制。

在工作区周围移动路径 #753
作者

yeh lightburn 做到了这一点,现在把自己和 0,0 混淆了哈哈,因为它可以根据您的设置在 lightburn 中四处移动!

不过更喜欢 lasergrbl 中的 ui,简单得多!耻辱。

感谢您的帮助,希望 Arkypita 可以在某个阶段参与并发表评论

在工作区周围移动路径 #753

我知道你说 0,0 是什么意思。
我把我的机器放在家里,一切都设置好了。然后我加载一个图像。如果我告诉一个图像从主窗口的左手边缘有一个 X 10mm 的偏移量,在 LaserGRBL 中它移动图像,使其左手边缘距离左边缘 10mm的窗口。这就是我想要的。
如果我将 Lightburn 中的图像位置设置为 X 10mm,它会将图像的中心放置在主窗口左侧边缘右侧 10mm 处,因此图像的其余部分位于工作区之外。可能是我错过了什么,因为我是 Lightburn 的新手。

是的,我更喜欢 LaserGRBL,但我想我会试试 Lightburn。可能不会经常使用它,但如果它能满足您的需求,它对 SVG 的东西很方便。祝你好运。

在工作区周围移动路径 #753

哈哈。刚刚修好了。因为我在 15″ 笔记本电脑上使用它,所以无法显示某些菜单。

这是躲起来了。让你选择位置。只需单击左下角的圆圈,它的工作原理与 LaserGRBL 相同。
