注释
.png "圆形表示 #760"){kind=avatar}
所有者
|
嗨，格尔德。你是对的，但这是一个已知问题。 LaserGRBL 用于计算大小边界的方法是通过使用每个 GCode 行中的 X/Y 值来计算 X-Max/X-Min 和 Y-Max/Y-Min。 这对 G1 线性运动很好，但对 G2/G3 弧线不适用，其中 X/Y 仅表示运动的目标点，而不是弧线真正到达的最远/最近点。 这在跟踪富含小段/弧的大图像时会导致非常小的错误，因此在这些情况下这不是问题（只是一个很好的近似值）但在使用带有大弧段的小序列 GCode 时会产生很大的错误。 在处理 G2/G3 时，我可以使用更复杂的数学（sin/cos/tan 等）来计算正确的值， |
贡献者作者
|
嗨，我曾经在 Visual Studio 2017 中编写过一个小程序来读取和缩放 Gcode 文件。我用激光在木头上勾勒出轮廓，然后将它们锯出来，因为木块的尺寸并不总是正确的，而且我并不总是有文件可以重新创建我编写了这个程序。在这个程序中，我还确定了最大 X 和 Y 值以及最小 X 和 Y 值，没有 sin、cos 或 tan。如果你想要这个程序，我必须先把评论翻译成英文。我还可以将 GRBLlaser 的最新版本翻译成德语。我可以将文件发送到这个电子邮件地址吗？或者您有另一个电子邮件地址吗？来自慕尼黑附近的友好问候 Gerd Vogel Ps：在我的学习期间，我学习了 Fortran 2，后来学习了 Fortran 4、Basic、Pascal、C 和其他可用于编程微控制器的语言，我还编写了一些用于原理图和布局创建的 CAD 程序，以及一些用于制造的后处理器。翻译成http://www.DeepL.com/Translator Von：arkypita <notifications@github.com> Gesendet：Sonntag，2019 年 11 月 3 日 17:12 An：arkypita/LaserGRBL <LaserGRBL@noreply.github.com> 抄送：gerdvogel <gerd_vogel@gmx。德>; 作者 <author@noreply.github.com> Betreff：回复：[arkypita/LaserGRBL] 圆形表示（#760) 嗨，格尔德。你是对的，但这是一个已知问题。LaserGRBL 用于计算大小边界的方法是通过使用每个 GCode 行中的 X/Y 值来跟踪 X-Max/X-Min 和 Y-Max/Y-Min。这对 G1 线性运动很好，但对 G2/G3 弧线不适用，其中 X/Y 仅表示运动的目标点，而不是弧线真正到达的最远/最近点。这在跟踪富含小段/弧的大图像时会导致非常小的错误，因此在这些情况下这不是问题（只是一个很好的近似值）但在使用带有大弧段的小序列 GCode 时会产生很大的错误。在处理 G2/G3 时，我可以使用更复杂的数学（sin/cos/tan 等）来计算正确的值，但我不确定结果是否值得付出努力。— 您收到此消息是因为您是该线程的作者。直接回复此邮件，#760 ?email_source=notifications&email_token=AHOB6WPS6QRJJFVLNOL7RQ3QR3Z3TA5CNFSM4JILZ2N2YY3PNVWWK3TUL52HS4DFVREXG43VMVBW63LNMVXHJKTDN5WW2ZLOORPWSZGOEC5WQMQ#issuecomment-549152818> , or unsubscribe < https://github.com/notifications/unsubscribe-auth/AHOB6WKASXMFYD27TLL7743QR3Z3TANCNFSM4JILZ2NQ > . < https://github.com/notifications/beacon/AHOB6WLLEAUTRQFFPB5AH5LQR3Z3TA5CNFSM4JILZ2N2YY3PNVWWK3TUL52HS4DFVREXG43VMVBW63LNMVXHJKTDN5WW2ZLOORPWSZGOEC5WQMQ.gif >
|
.png&h=110&w=185&q=90&zc=1&ct=1)
.jpg&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
.png&h=110&w=185&q=90&zc=1&ct=1)
Circle representation

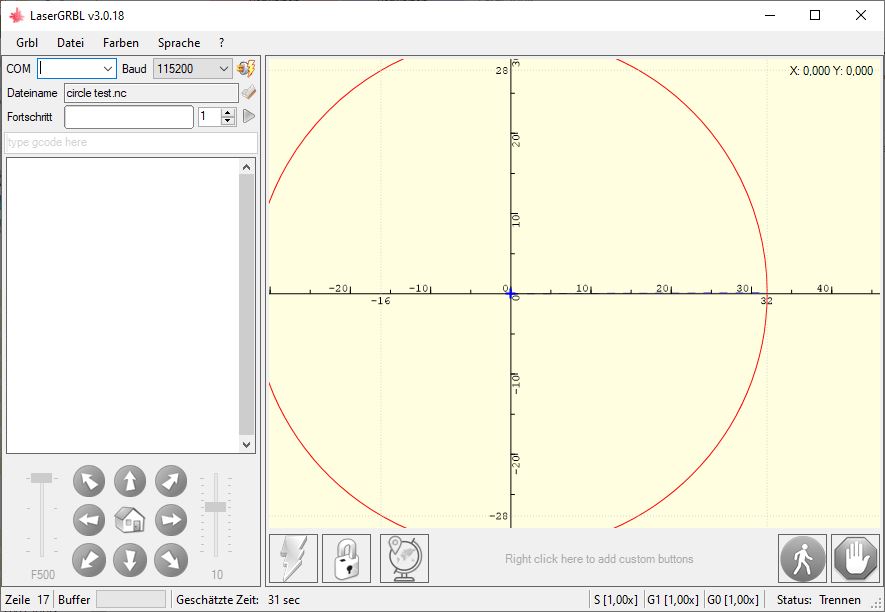

做了一个小测试，因为在GRBLlaser 中，圆并不能完全显示。NC 文件仅包含一个圆，由三段组成。圆形在表示中被截断，只要圆形是最大的元素就会发生这种情况。
(Projekt circle test)
(Erstellt mit Estlcam Version 11 Build 11,117)
(Laufzeit ca. 00:05:52 Stunden)
(Benoetigte Werkzeuge:)
(激光)
G21
G90
G94
M04 S1000
(Nr. 144: Gravur 4)
G00 X31.9510 Y0.1645
G02 X-16.0938 Y-27.6812 I-32.0607 J-0.0535 F900
G02 X-16.1865 Y27.8496 I15.9840 J27.7922
G02 X31.9545 I0666 .0767 J-27.7386
G00 X0.0000 Y0.0000
M05
M30
问候格尔德
