Arduino 不响应 UGCS 命令 #1122

jiraja03

大家好，

我想请你帮助我。
我的计算机（使用 UGCS 1.09 的 64 位 Windows 7）和我的 diy CNC 铣床（在 ArduinoUNO 克隆上安装了 GRBL 1.1f，还安装了 CH340 USB 驱动程序）之间存在通信问题。

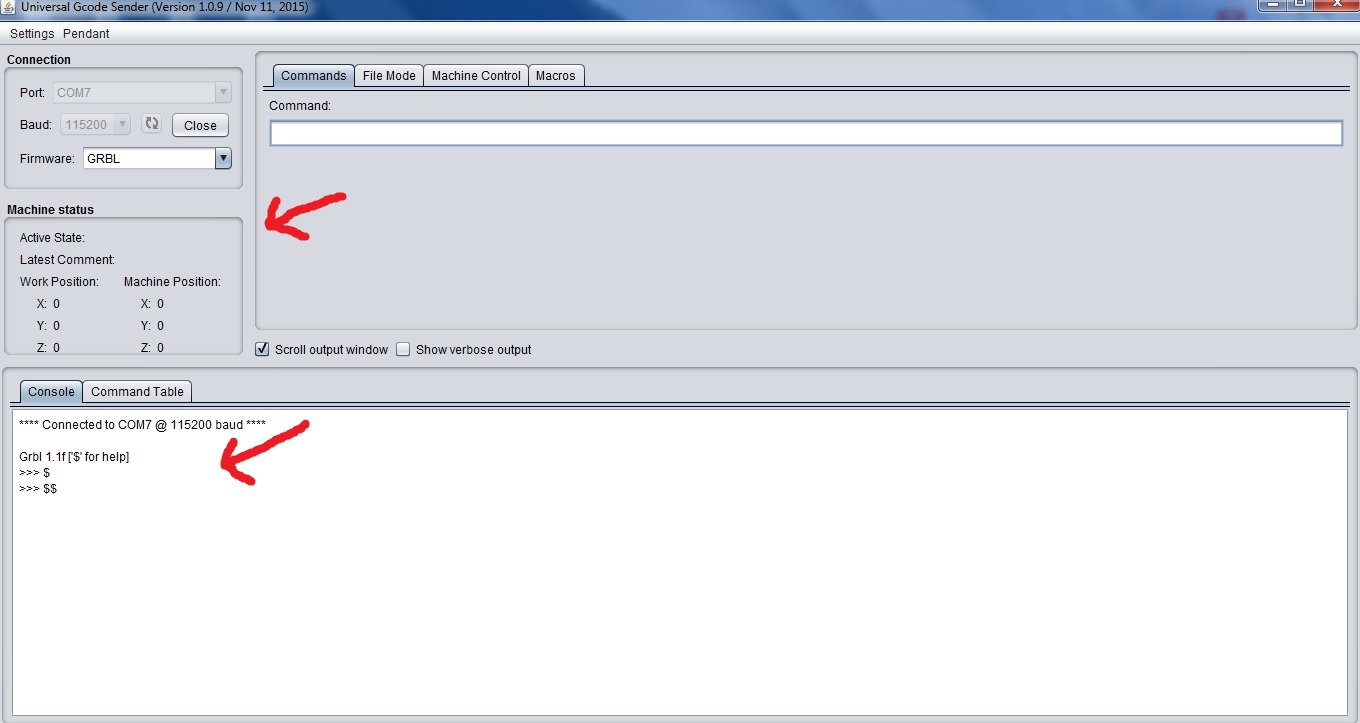

当我将它连接到我的 PC 时，它会将它识别为 USB 设备（Windows 表示它工作正常）并且我也可以在 UGCS 中打开它（波特率 115200 8-N-1）。但是我无法通过 UGCS 与 arduino 开始通信——首先，它不显示活动状态，其次，当我发送命令（例如 $ 或 $$）时，它实际上什么都不做（没有响应也没有任何警告）。
请问哪里有问题？？？如有任何建议，我将不胜感激。

一些附加信息：

Sketch 已成功上传到我的 arduino（尽管有警告，目录 /nuts_bolts.h 中有一些冗余定义
#define false 0
#define true 1
#define max(a,b) (((a) > (b)) ? (a) : (b))
#define min(a,b) (((a) < (b)) ? (a) : (b)) 等。
我没有编程经验，但在这里（https: //forum.arduino.cc/index.php?topic=427789.0）它被讨论过，可能不是真正的问题（我不确定）并且有一条消息，由于内存几乎已满，稳定性
可能存在问题arduino（总共 32256 字节中的 30562 字节）

我仔细检查了可能的硬件问题（快捷方式、屏蔽和步进驱动器的正确位置、电源电压），但实际上什么也没发现——硬件可能不是问题，因为 PC 可以识别 USB 设备，它可能至少部分工作。

谢谢你

卡内基

您是否能够使用 PuTTY 或 HyperTerminal 等终端仿真器连接到 GRBL，并使用相同的设置进行连接？（或者如果你有一台 linux 机器，尝试任何 screen/cu/tip/miniterm.py 来做同样的事情）CH340 芯片有时会导致一些问题，我认为它已经记录在 GRBL 自述文件或GitHub 上的 wiki，这就是为什么推荐使用非克隆的原因。至于编译GRBL，我还没有成功使用Arduino IDE编译它（只有linux命令行，即便如此，我也只是依赖一个稍微修改过的Makefile）。我还注意到您使用的是 2015 年版本的 UGS，串行协议完全有可能在 0.9 和 1.1f 之间的某个时间点发生变化。所以，我要尝试的第一件事是使用终端仿真器连接到 GRBL，如果可行，我 d 将 UGS 升级到更新的版本，看看是否能解决问题。如果您遇到奇怪的 UI 行为，升级可能意味着您需要清除 UGS 首选项。

……

jiraja03

非常感谢您的回答。

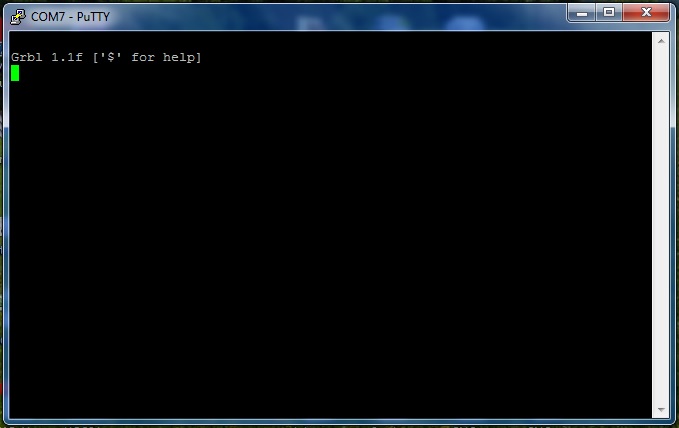

我没有 Linux – 不幸的是我使用的是 Windows…无论如何，我能够在 115200 将它连接到 PuTTY 并且它响应 GRBL 版本即 1.1f

按照你的建议，我下载了（两个）2.0 版本并试了一下，但不幸的是，UGS 2.0 Classic 和 Platform 版本的问题仍然存在。对命令没有反应。（2.0 版本甚至不在控制台窗口中显示命令已发送。）

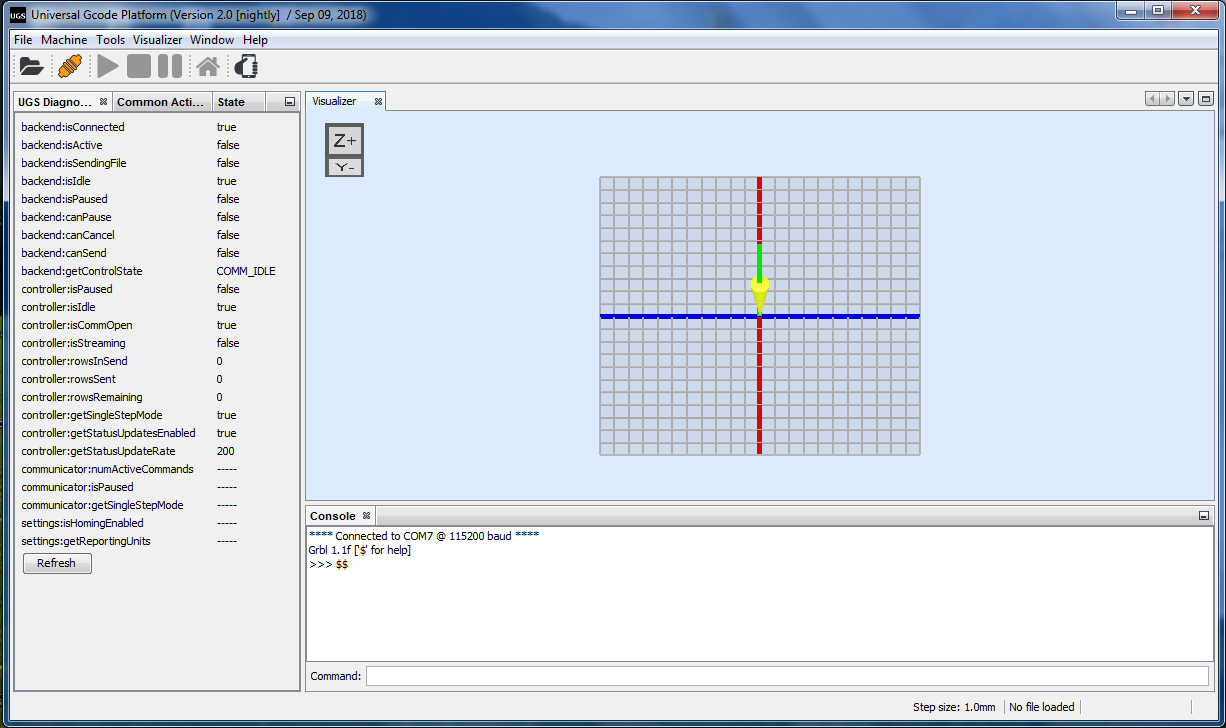

但是我注意到，UGC 平台具有窗口 > UGS 诊断功能。我试过了，输出是这样的：

您是否可以从这个 UGS 诊断输出中找出问题出在哪里？
如果没有，你会建议我购买原始版本的 ArduinoUno 吗？

绕线机

感谢您提供诊断。在这种情况下，GRBL 似乎没有响应，因此 UGS 状态无济于事。

喜欢@carneeki提到有很多案例报道了 arduino 克隆不能正确地与 GRBL 一起工作，特别是 CH340 芯片。尽管您可能会幸运地获得一个克隆，但获得一个名牌 arduino 会让您省去一些麻烦。

jiraja03

亲爱的@carneeki和@winder，
非常感谢您的指教。我认为我很擅长 diy 电子产品，但绝对不擅长编程和 SW 东西。目前，在 Windows 或 Arduino 上解决甚至识别问题对我来说要求很高。我认为我自己无法以某种方式移动它，所以再次感谢你们两个。我会尝试购买新的 ArduinoUNO，看看会发生什么。希望它最终会奏效。
谢谢，再见

阿比塞特

如何刷入 Arduino Uno？

将 grbl 文件夹放入“Arduino\libraries”文件夹
从“Arduino\libraries\grbl\exemples\grblUpload\grblUpload.ino”加载 Arduino 草图
将其闪存到 Arduino

并且：
由于 arduino 内存几乎已满（总共 32256 字节中的 30562 字节）导致的稳定性问题
当您在闪烁时收到此错误时，这实际上不是问题，它发生在所有 arduino uno 用户身上，我正在使用它和我的机器工作就好了。

如果您购买原始的 arduino uno，请告诉我们，我可以在硬件和编程方面提供帮助。

布雷勒

如果您需要更多帮助，请重新打开此问题。

breiler已完成关闭 2019 年 3 月 2 日
