连接 Arduino 激光模块 #817

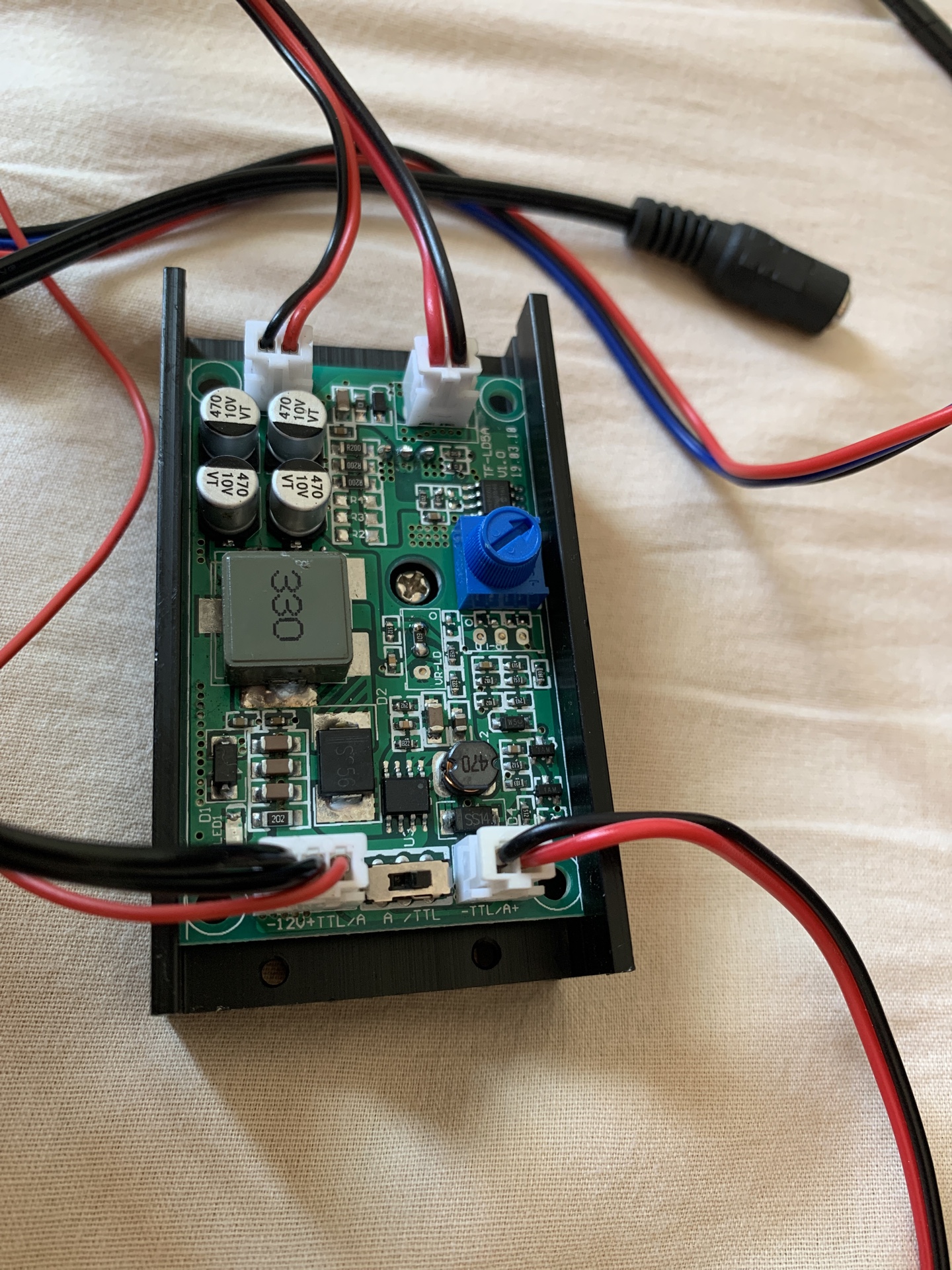

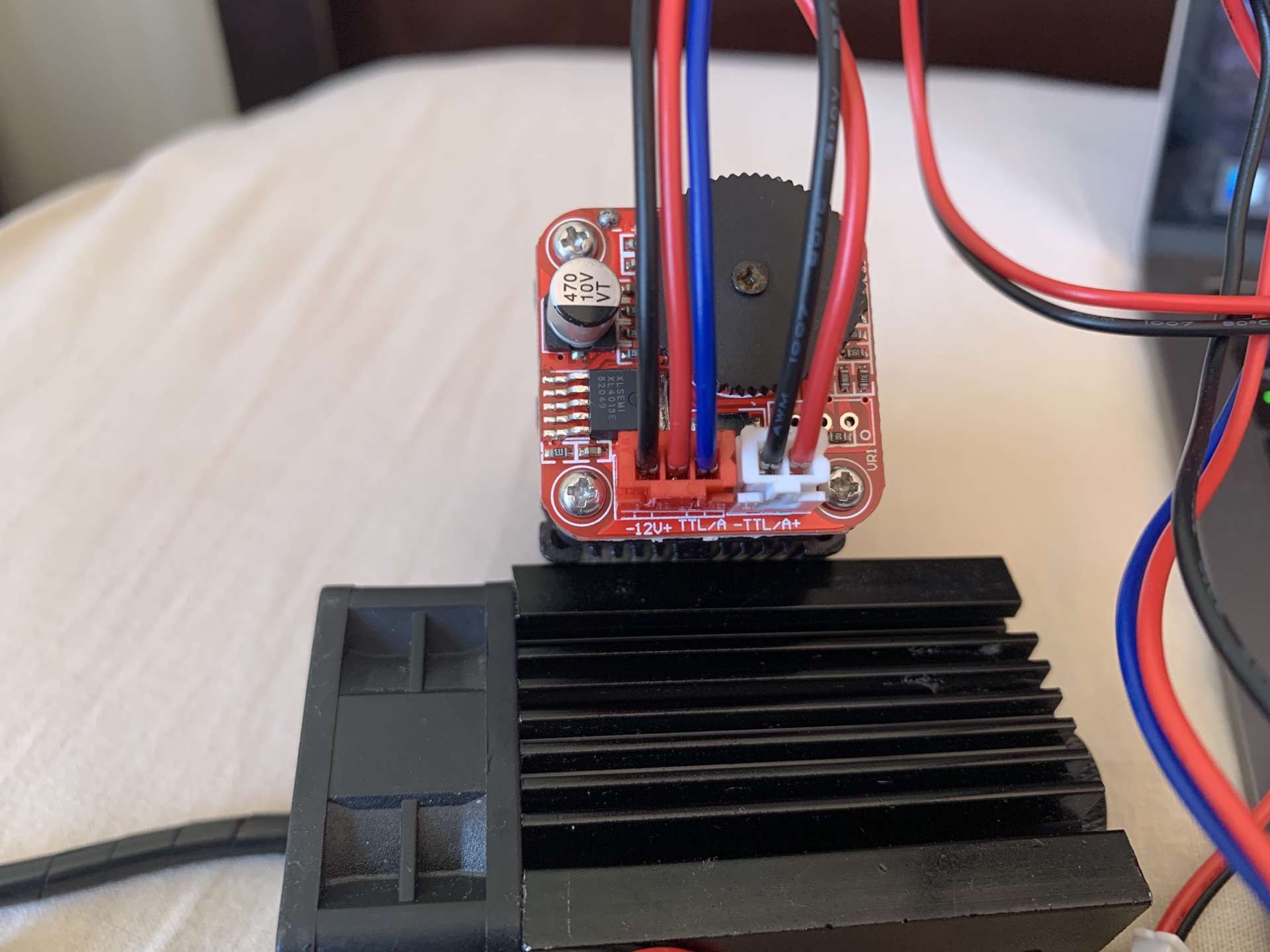

如何通过CNC Shield将这两个激光模块与arduino uno连接起来?

连接 Arduino 激光模块 #817
连接 Arduino 激光模块 #817

连接 Arduino 激光模块 #817

哪个CNC Shield?

连接 Arduino 激光模块 #817
作者

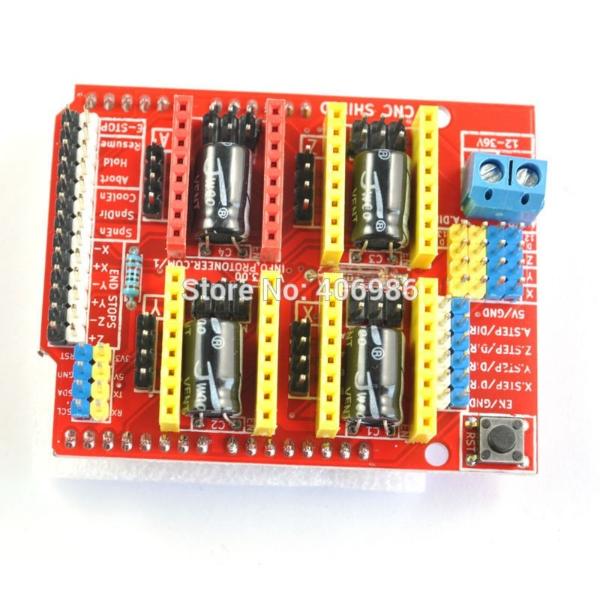

CNC Shield V3.

连接 Arduino 激光模块 #817

连接 Arduino 激光模块 #817

抱歉耽搁了。我只能找到一块两端都有 2 针连接器的电路板。

但看起来您只需要使用电路板上 3 针连接器上的 2 个针脚。

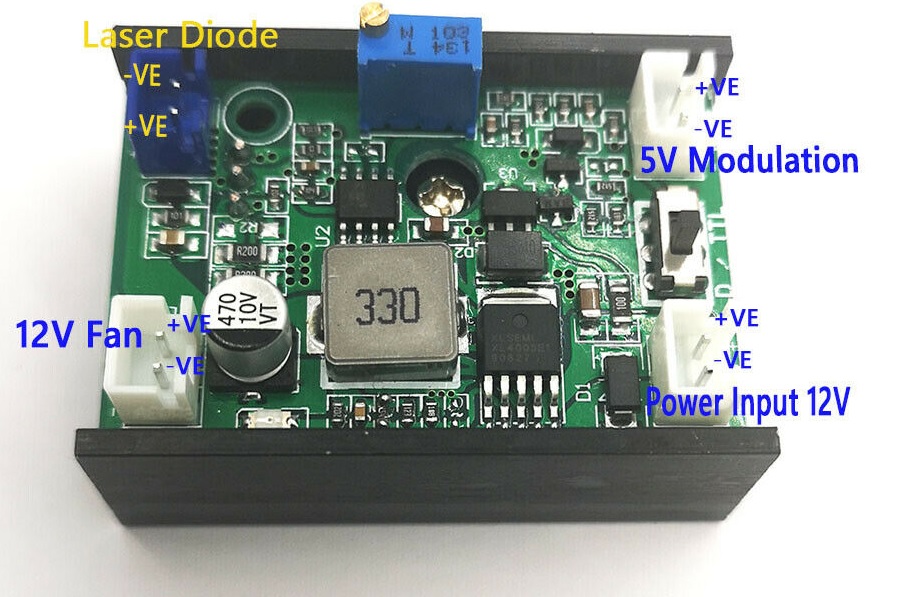

如果你看这张图片,你可以看到激光的功率在右下角的插座上达到 12+ 和 – 并且让另一个引脚断开连接。将开关切换到 TTL。

然后将其上方插座上的+连接到cnc屏蔽上的Z-或Z+,并将该插座的负-连接到屏蔽上黑色排针中的接地针之一,所有黑色的都接地.

使用哪个 Z 引脚并不重要,它们都在电路板下方的电路上连接在一起。

连接 Arduino 激光模块 #817

连接 Arduino 激光模块 #817
作者

奥布里加多
