尝试设置 alfawise C10 3018 雕刻机 #828

推推 grbl 1年前 (2023-01-27) 122次浏览
关闭
quotelawrence 打开了这个问题 2020 年 1 月 3 日 · 34条评论
关闭

尝试设置 alfawise C10 3018 雕刻机#828

quotelawrence 打开了这个问题 2020 年 1 月 3 日 · 34条评论

注释

尝试设置 alfawise C10 3018 雕刻机 #828

我很好奇是否有任何帮助指导我进行设置
我一直在使用 DIY8000 装置附带的激光程序,但它没有正确加载到我的笔记本电脑上,所以控制面板的很大一部分是无法使用且无法访问,所以我下载了您的软件,它在笔记本电脑和台式机上都能很好地加载,尽管我无法让机器使用该程序运行,您能帮忙吗

尝试设置 alfawise C10 3018 雕刻机 #828

有什么问题?

尝试设置 alfawise C10 3018 雕刻机 #828

谢谢你,很抱歉耽误我上传了程序并插入了 alfa,但似乎该程序无法识别 alfa 我进入 alfa 文件夹找到了那里的文件,并下载了一个图像,它编写了一个程序但从未激活激光程序说它正在运行,但激光只是坐在那里什么都不做

尝试设置 alfawise C10 3018 雕刻机 #828

单击“连接”时是否连接正常。
您可以进入顶部的 Grbl 菜单并单击 Grbl 配置吗?
然后获取设置的屏幕截图并将其发布在此处。
要在此处上传屏幕截图,只需单击评论窗口底部的附加文件并选择您的图像即可。

尝试设置 alfawise C10 3018 雕刻机 #828

嗨,斯图尔特,是的,它说它已连接,我确实从其他系统导入了 grbl 设置,我目前正在工作,所以稍后我可以拍摄屏幕截图并再次发布谢谢

尝试设置 alfawise C10 3018 雕刻机 #828

好的,没问题。

尝试设置 alfawise C10 3018 雕刻机 #828

晚上好,很忙,但好消息,我切换了一些设置,如果开始操作,必须更改工作台行程,因为零位想要与我曾经拥有的方向相反,但也许我会开始重置我需要的零位做一些关于创建按钮的作业我想要一些我在你在网上引用的演示中看到的,但我希望有一个近光调节模式和一个 40%、50% 60% 的按钮,只是为了看看它是否有效或者我需要了解操作系统中热量的指定位置再次感谢我希望很快启动并运行,

尝试设置 alfawise C10 3018 雕刻机 #828

行。
让我知道你是怎么办的。

尝试设置 alfawise C10 3018 雕刻机 #828

早上好,斯图尔特,我已经解决了很多问题并且运行良好,我添加了一个聚焦按钮,并且学会了如何编辑我的程序以开始首先到达目标中心,然后程序转到第一个命令,这些似乎运行良好,但我注意到该软件总是从右向左移动,浪费了移动时间是否存在机器实际启动的设置,而不是一路返回原点,它只是掉到下一行并燃烧在相反的方向也结束这种浪费的来回旅行

尝试设置 alfawise C10 3018 雕刻机 #828

Stuart 我也注意到了我的激光,尽管有人告诉我 255 是我已经恢复到 15、20 的最大值,它仍然有燃烧的能量,以较低的功率运行这些激光模块是否可以延长它们的寿命?

尝试设置 alfawise C10 3018 雕刻机 #828
斯图尔特B4 评论了 2020 年 1 月 5 日

你好。很高兴看到你正在努力工作。
是的,以较低的功率燃烧会延长激光器的寿命。

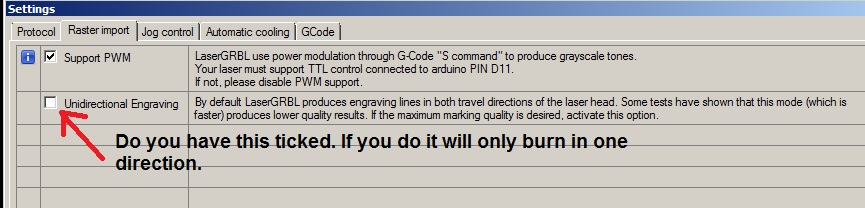

至于只在一个方向上燃烧,看看这个的设置:

尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

斯图尔特,谢谢,是的,我确实检查过我会取消检查,看看它是否加快了一点我还添加了一个 30 秒的冷却过程,虽然我可能会增加再次感谢我会让你知道进度

尝试设置 alfawise C10 3018 雕刻机 #828

好,谢谢。

尝试设置 alfawise C10 3018 雕刻机 #828

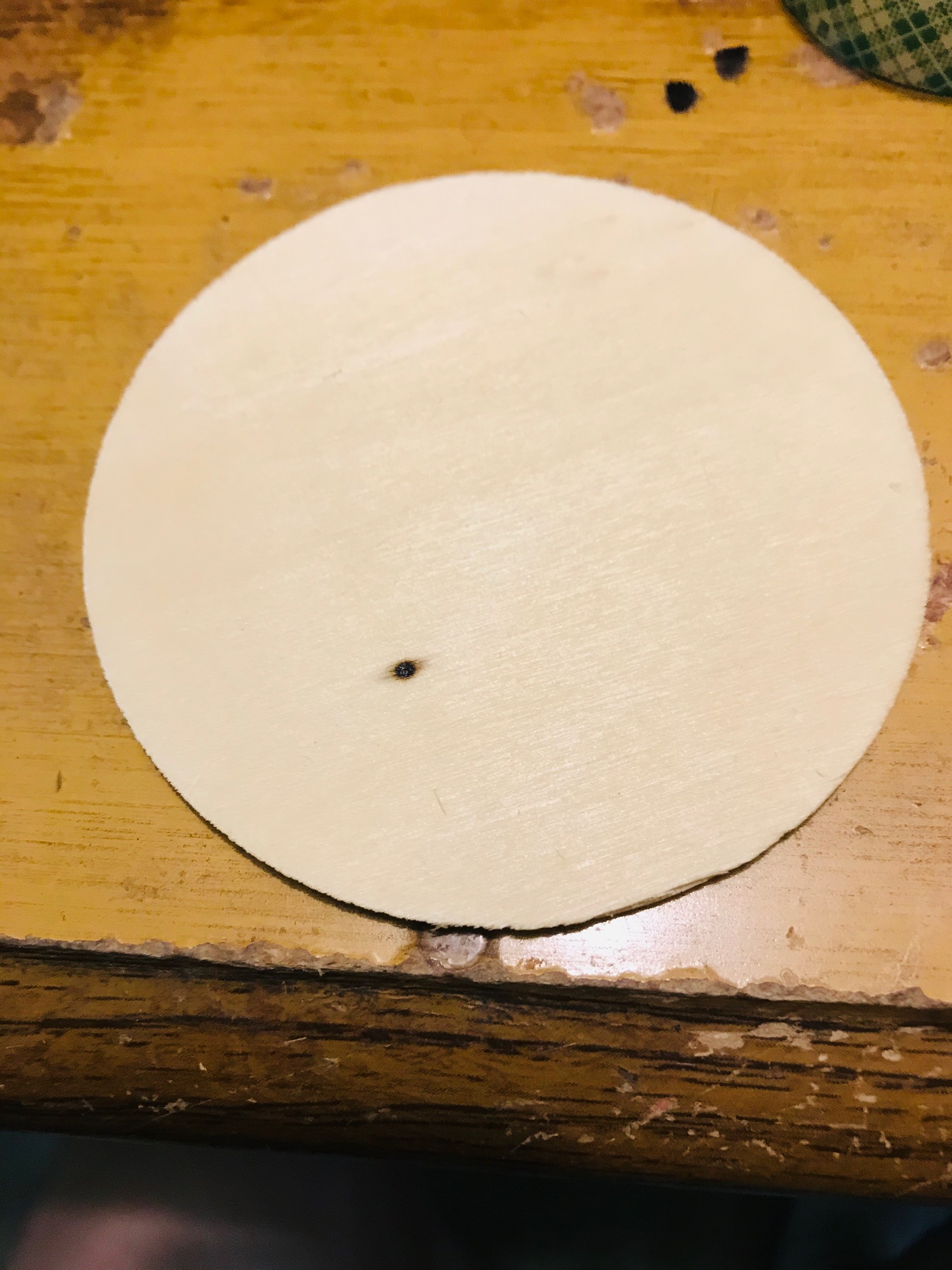

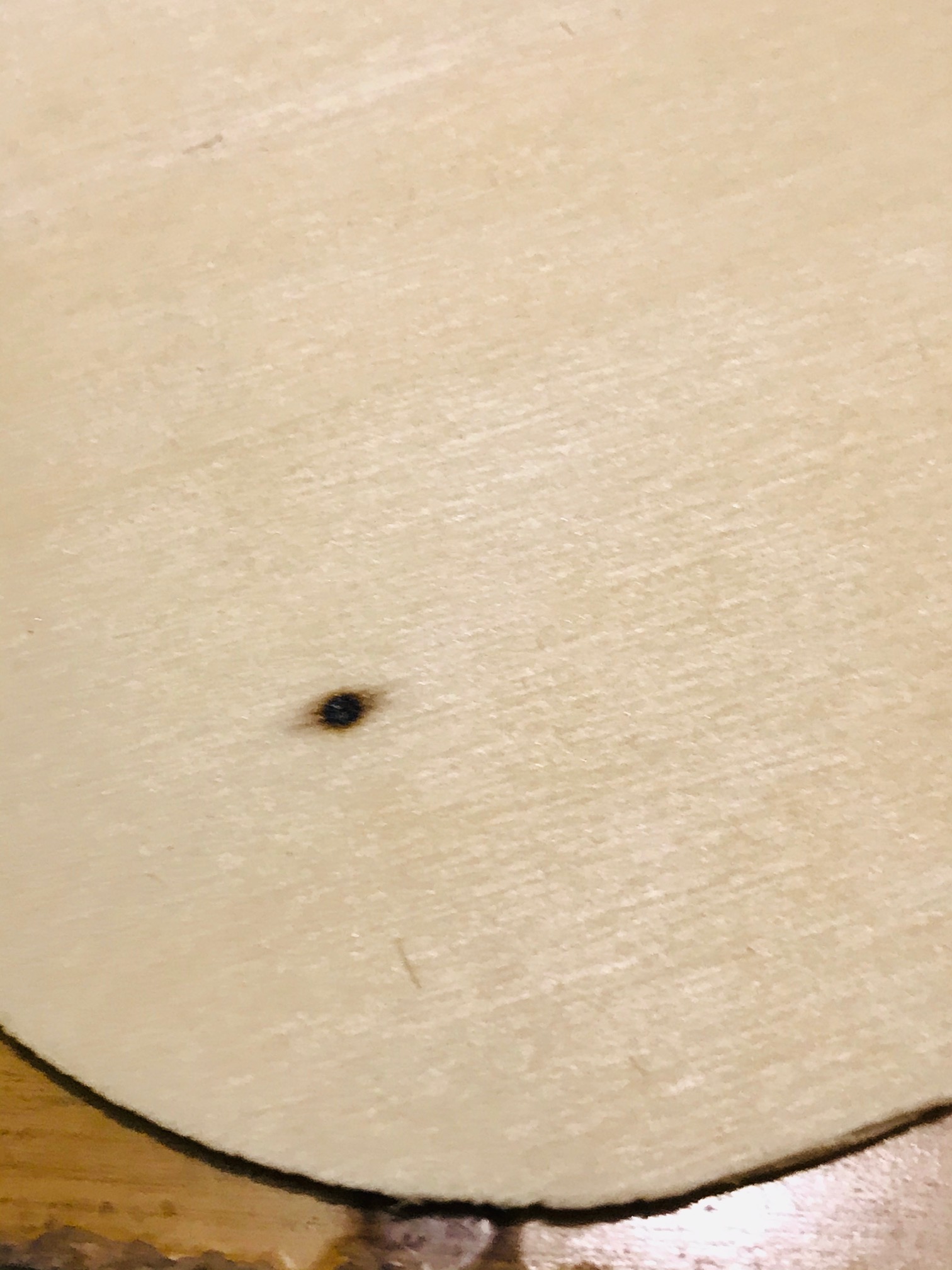

你好,斯图尔特,当我听到机器再次停止冷却时,我正在用激光雕刻另一个木雕 我看了看房间,发现它正在停止冷却程序,激光仍然在一个地方燃烧,有没有办法不再重复这个问题

尝试设置 alfawise C10 3018 雕刻机 #828

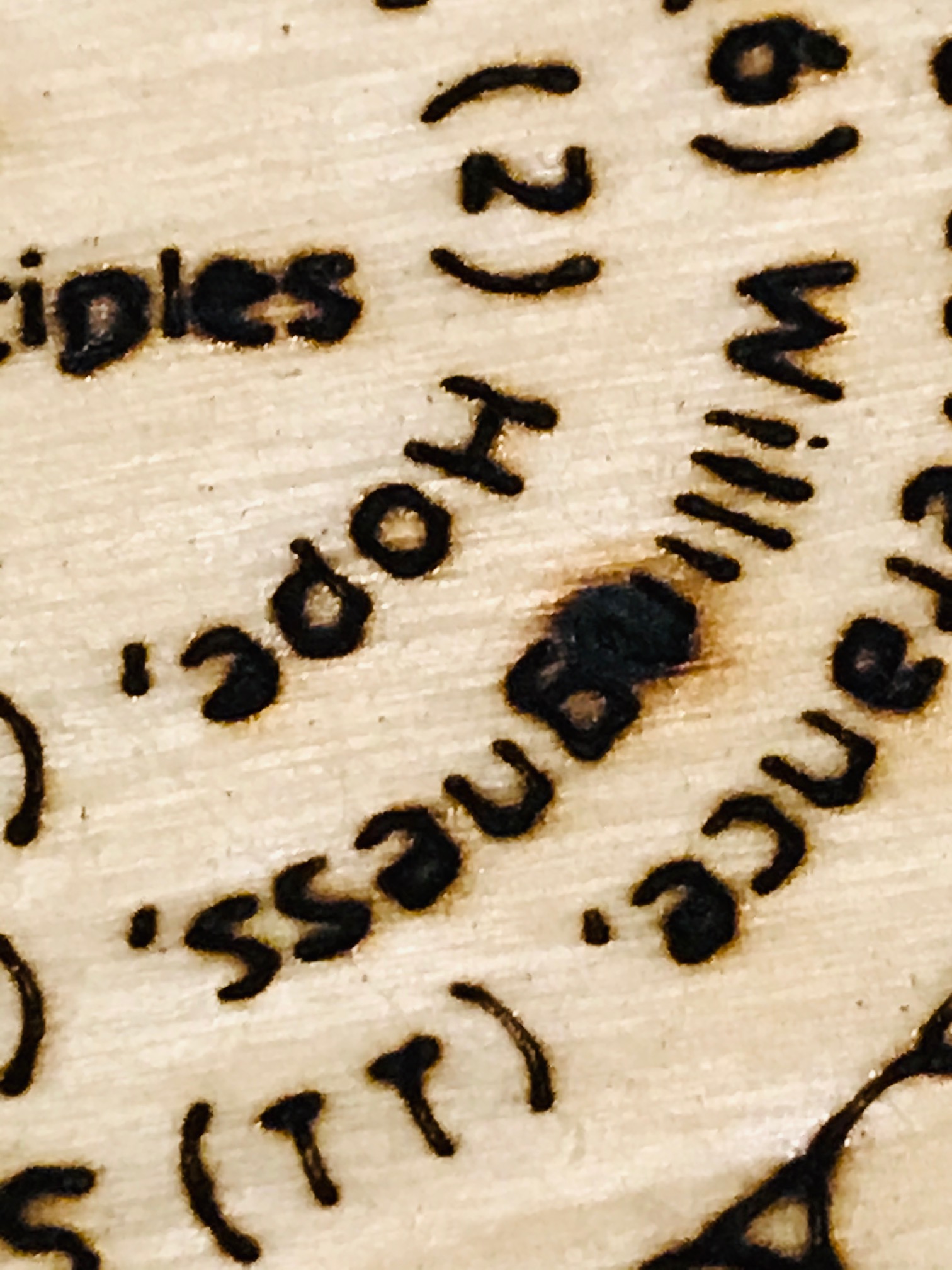

这是停止冷却并继续燃烧的地方

尝试设置 alfawise C10 3018 雕刻机 #828
尝试设置 alfawise C10 3018 雕刻机 #828
尝试设置 alfawise C10 3018 雕刻机 #828
尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

我唯一能想到的是你有 GRBL 0.9 或更早版本。设置菜单上有一条警告,其中冷却设置仅适用于 GRBL 1.1。

启动 LaserGRBL 并单击连接,看看它在这里说了什么:
尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828
作者
引用劳伦斯 评论了 2020 年 1 月 7 日

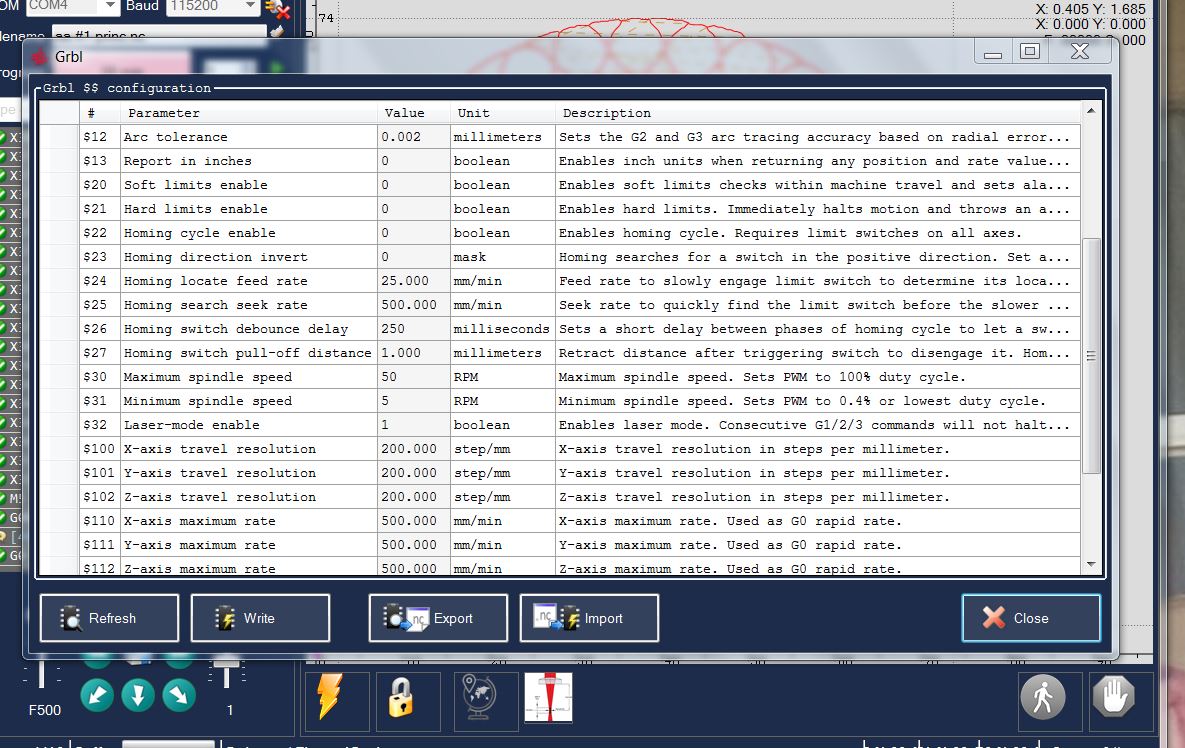

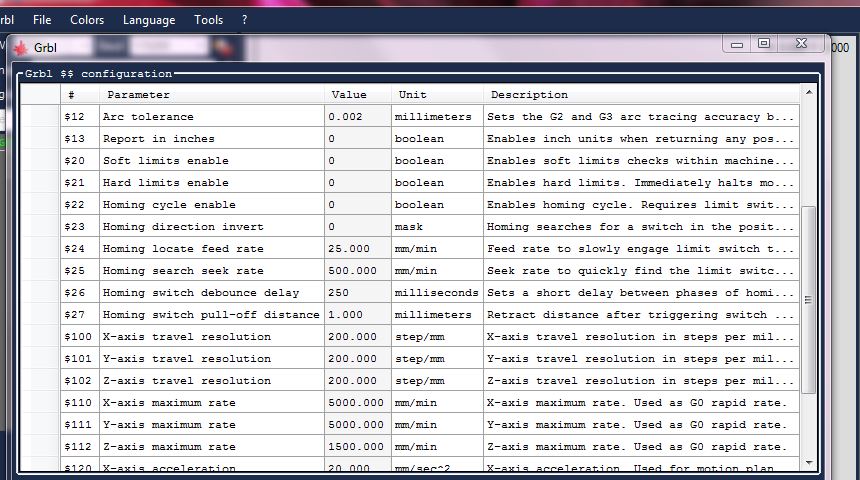

嗨,斯图尔特,你是对的,我确实设置了错误的级别,现在我遇到了另一个问题,我的笔记本电脑和台式机没有显示相同的 GRBL 设置,所以我拍了一些屏幕截图,看看你是否知道它是什么正在阻止台式机列出 $32= 主轴速度或激光强度
尝试设置 alfawise C10 3018 雕刻机 #828
尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

它不会显示 $30、$31 和 $32 的唯一原因是您使用的是 GRBL 0.9 或更早/更早版本。
如果你有 GRBL 1.1 并且你只是从笔记本电脑上拔下机器并将其插入桌面并启动 LaserGRBL 并单击连接它们应该都显示相同。GRBL 在机器控制器板上,因此它应该不会因一台计算机而异。你确定你有 GRBL 1.1 吗?

尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

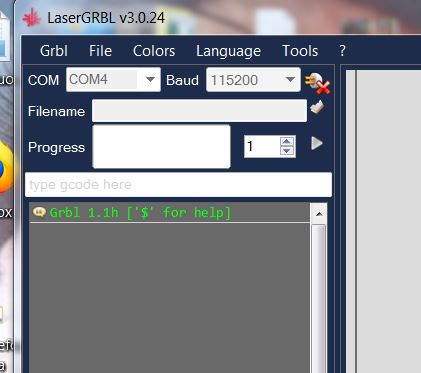

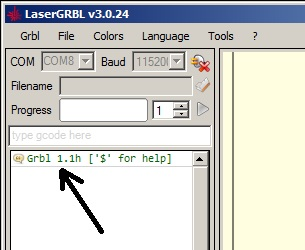

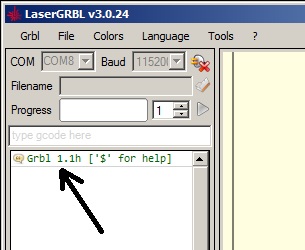

这是您单击“连接”时得到的结果吗?Grbl 1.1 1.1 之后的 h 无关紧要,它只是最新版本的字母。它可以是 e、f、g 或 h。

尝试设置 alfawise C10 3018 雕刻机 #828

嗨,斯图尔特,对于这么多问题,我深表歉意,尽管出于某种原因,笔记本电脑和台式机可能存在不同的版本
尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

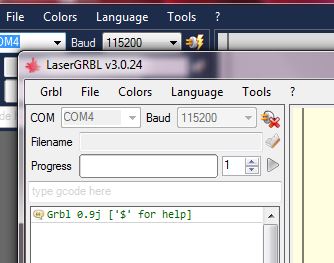

是的,斯图尔特,我的桌面是 Grbl .9

尝试设置 alfawise C10 3018 雕刻机 #828

我已经下载并反复尝试加载 1.1h 我不确定笔记本电脑上的设置但它采用了 1.1,我的桌面似乎卡在 .9,我可能必须删除软件并从头开始

尝试设置 alfawise C10 3018 雕刻机 #828

那很奇怪。因为 GRBL 位于雕刻机控制器的芯片上,所以当您将其拔出并插入任何其他计算机时,它应该在 LaserGRBL 中显示相同的 1.1 版本。

尝试设置 alfawise C10 3018 雕刻机 #828

所以斯图尔特也许我没有提到我有 2 台机器,我购买的第一台机器是假冒的 alfawise 衍生产品,所以我抱怨他们给了我一个更换交易,在 2 台机器之间我可能有不同的板芯片 grbl 的问题。 9 verses grbl 1.1,
我清理了我的系统并重新加载了软件,它加载了相同的版本。9 我可以做任何改变还是这取决于硬件
尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

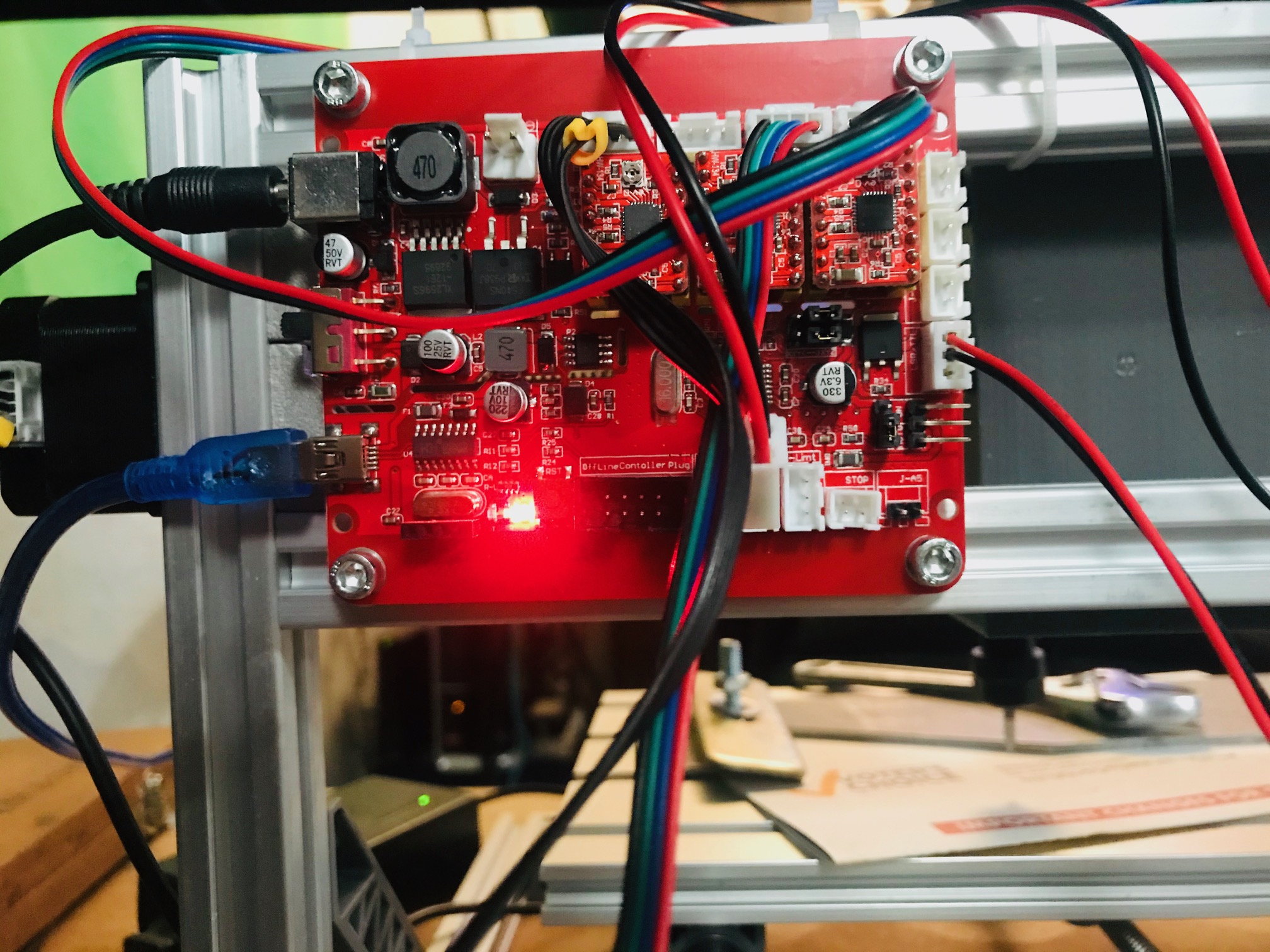

你能在有 0.9j 的那个上贴一张主控制板的图片吗?

尝试设置 alfawise C10 3018 雕刻机 #828

是的,这是我最近订购的另一块板,虽然这些来自中国的订单需要一个月的时间,但我收到的东西却不同

尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

谢谢。
您需要更改具有 0.9j 的固件。
存储在控制板上的主芯片上。或者在某些板上的控制器上的 Blue Nano 板上。
您通常可以升级到 1.1h,但之后可能无法正常工作。

如果带有 grbl 0.9j 的蓝色 Nano 板已插入主板,您可以得到另一块 Nano 板并在其上加载 GRBL 1.1h,但保留原件以防它不起作用。
然后只需将它们交换过来,它们只会插入。

您可以通过从此处下载 GRBL 1.1h 十六进制文件来做到这一点: https ://github.com/gnea/grbl/releases/download/v1.1h.20190825/grbl_v1.1h.20190825.hex

然后使用一个名为 XLoader 的小程序从此处安装 hex 文件:http: //www.hobbytronics.co.uk/download/XLoader.zip

或者您可以从这里下载 T2Laser 试用版:https
://t2laser.wordpress.com/download 有一个内置选项可以将 grbl 升级到 1.1。

我不想告诉你该怎么做,以防万一它不能正常工作会导致更多问题。

尝试设置 alfawise C10 3018 雕刻机 #828

斯图尔特,你很聪明,我很感激,这些选项中的任何一个都允许我保持芯片原样,还是我必须升级芯片,这意味着我需要通过 Fry 的电子设备并购买另一个芯片?或者你给我的选项是将现有板升级到 1.1 grbl,

尝试设置 alfawise C10 3018 雕刻机 #828

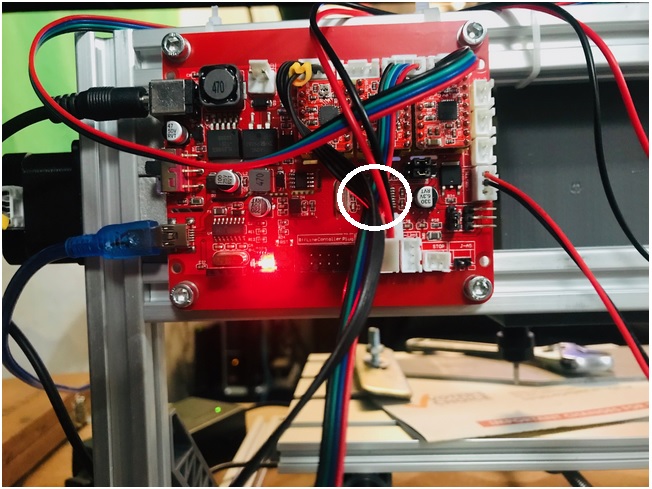

在您上传的图片中,我认为存储 GRBL 的主芯片是我在电线下方用白色圈出的芯片。
看不太清楚,但通常它们上面写着类似 Atmel328 或类似的东西。
不幸的是它被焊接到电路板上,改变它的唯一方法是更换整个电路板。但正如我之前所说,您可以尝试使用我上面提到的选项之一升级存储在其中的 grbl。唯一的问题是,如果您确实升级了它,但它不能正常工作,您可能无法将它恢复原样。

尝试设置 alfawise C10 3018 雕刻机 #828

尝试设置 alfawise C10 3018 雕刻机 #828

嗨,斯图尔特,我用了一块不同的板子,上面有一个蓝色的纳米芯片,上面有一个重置按钮,这是一块额外的板子,我刚订购的插头和端子有点不同,但在接线并加载更新的固件后,它说 1.1j 所以它确实有主轴速度 $32= 和其他版本 .9 没有的其他设置,但我必须拿起一些 2 相插头,用于主轴电机电源,我仍在等待来自中国的替代激光器,我烧毁了我的 2 相 2500 兆瓦激光器在更高的水平上运行它,我不确定设置我后来发现它们燃烧的速度有多快再次感谢斯图尔特我可能会安静直到我得到插头和新激光器

尝试设置 alfawise C10 3018 雕刻机 #828

行。当您发布新内容时,我通常会收到一封通知电子邮件。祝你好运。

尝试设置 alfawise C10 3018 雕刻机 #828

早上好,斯图尔特,我在工作,虽然我对替换物品很好奇,但有很多插头 2 针、3 针、4 针,但如果我需要创建跳线,我找不到零件清单,它们的名称或类型是什么接触插头,在交流输入附近有一个用于主轴电源的 2 针插头,但这个独特的插头有一个将其锁定的夹子我找不到任何描述,而且电路板上到处都是 2、3、4 针连接器没有尺寸、类型或型号的参考 是否有可用的规格、BOM 来描述此信息

尝试设置 alfawise C10 3018 雕刻机 #828
斯图尔特B4 评论了 2020 年 1 月 11 日

我认为您想要的是 JST 连接器。
像这些。虽然这个包括插头和插座。
https://www.ebay.co.uk/itm/250x-JST-XH-Kit-2-3-4-Pin-Connector-Plug-Terminal-Socket-Header-Wire-Adaptor/143449643278?hash=item216643d90e: g:7YcAAOSwJwFd2AjA

ebay 上有很多负载,其中一些已经连接了导线。

尝试设置 alfawise C10 3018 雕刻机 #828

是的,那些看起来很准确我想指出 GearBest 和 Banggood 公司的失望,他们要么卖给你假冒产品,要么产品包装得很差,当他们到达我的新激光模块时,它们已经损坏,可调节镜头配件弯曲,好像它掉到了地板上 包装很差 没有泡沫或气泡包装 只是塞在一个小盒子里,由笨拙的懒惰托运人从中国运来

尝试设置 alfawise C10 3018 雕刻机 #828

是的,我知道你的意思。我有很多东西包装不当或损坏。我还注意到很多东西也没有说明,或者有说明但中文翻译得很差。
