大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838

推推 grbl 1年前 (2023-01-27) 118次浏览
关闭
jojoplatzer 打开了这个问题 2020 年 1 月 10 日 · 4条评论
关闭

大型 png 文件 (380mmx255mm) 的雕刻输出错误#838

jojoplatzer 打开了这个问题 2020 年 1 月 10 日 · 4条评论

注释

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838

您好,
我正在使用 lasergrbl 作为我的 RC 爱好。到目前为止它工作正常。昨天我想刻一些文字和一个标志。所以我制作了一个 .png 文件并导入到 lasergrbl 中。

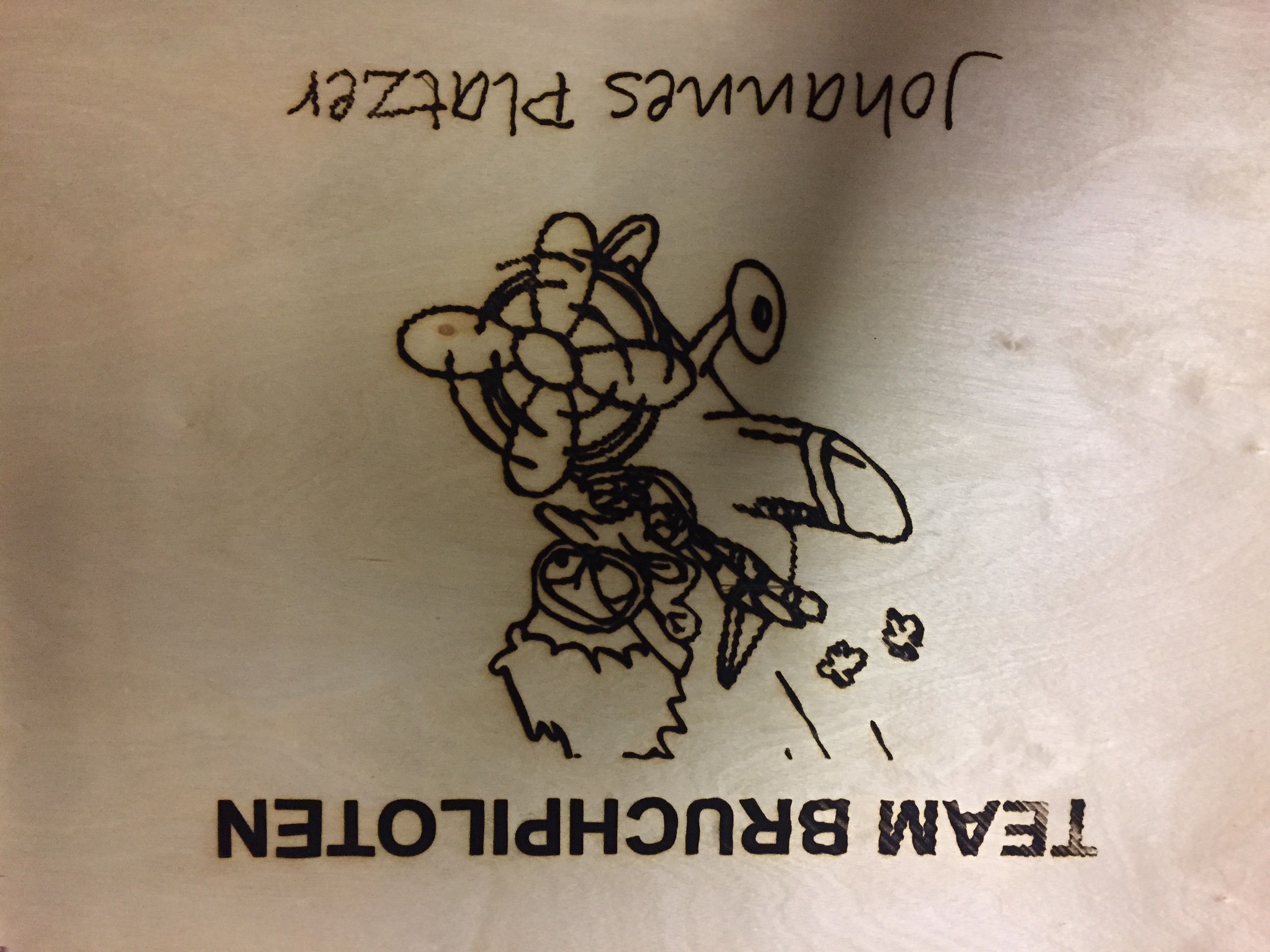

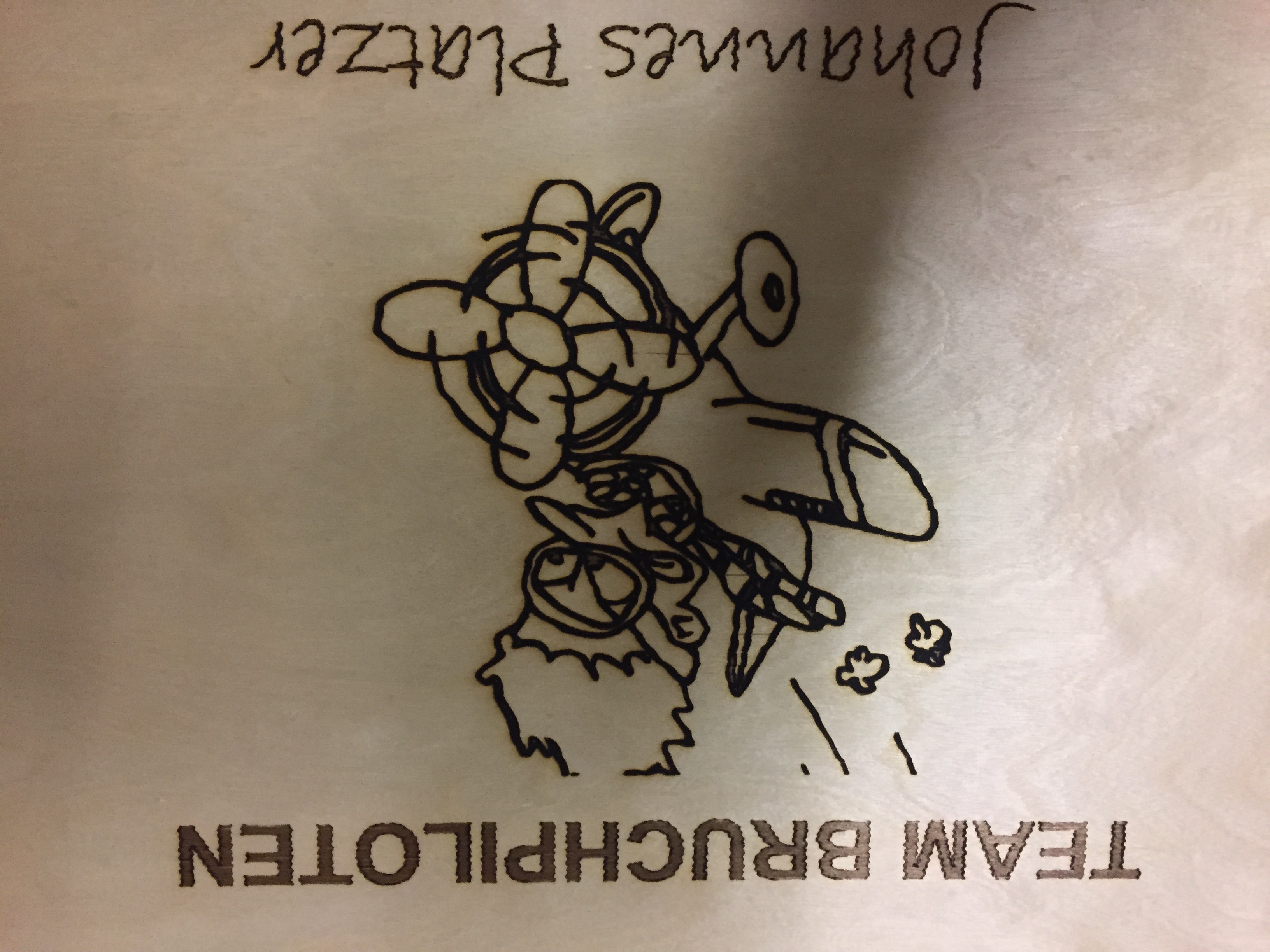

到目前为止,一切都很好。正如您在图 1(对角雕刻)中看到的那样,我的名字“Johannes”非常好,但是当 gcode 中出现更多“雕刻点”时,它开始以某种方式偏移。我猜是因为“Piloten”的最后一个字母又变尖了。(与此同时,我只尝试了我的名字 .png 并且它完美无缺)。水平雕刻的测试也显示“摇晃”。
附上文件。如果您还需要什么,请告诉我。

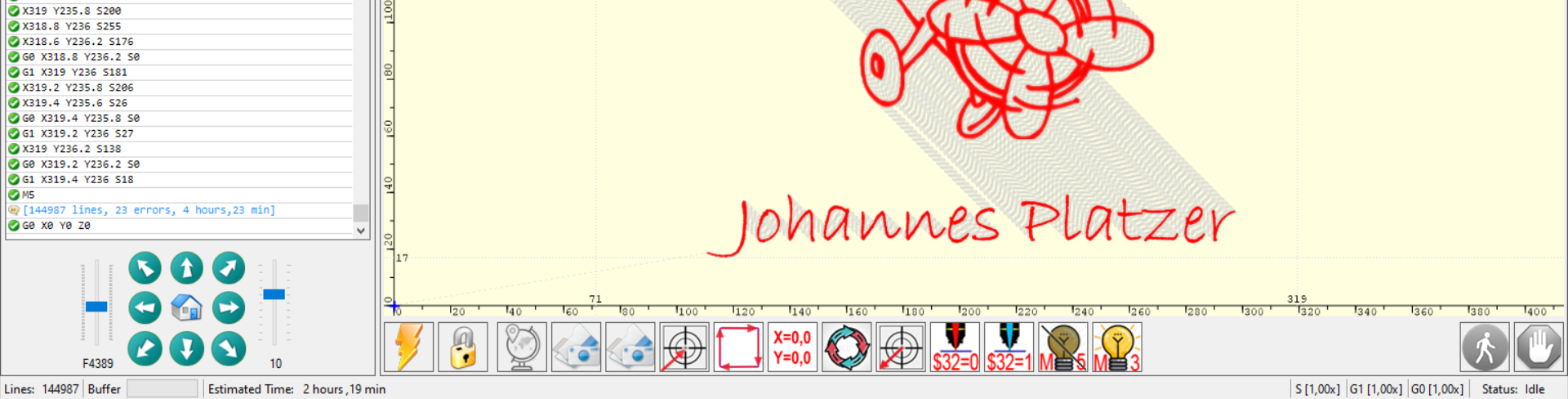

同样有趣的是,由 lasergrbl 生成的 gcode 最后 23 失败了?
非常感谢任何帮助。

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838
大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838
大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838 jojoplatzer 更改了标题 雕刻大型 png 文件 (380mmx255mm) 大型 png 文件 (380mmx255mm) 的雕刻输出错误 2020 年 1 月 10 日
大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838
作者

这里是 .png 文件。
问候约翰内斯
大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838
所有者

所有这些问题显然都与您的硬件有关。

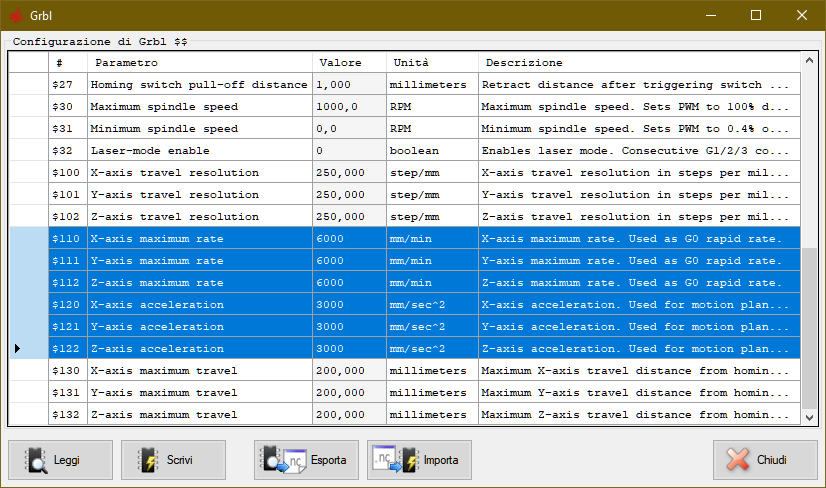

对于“晃动”的问题,您的硬件无法处理您设置的行进速度(或加速/减速速度)。

您可以尝试降低配置中的最大速度,或者您可以尝试对硬件进行一些改进,例如稍微收紧皮带或增加电机的电流调节。

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838

同样有趣的是,由 lasergrbl 生成的 gcode 最后 23 失败了?

LaserGRBL 始终生成有效的 GCODE,但有时 grbl 会报告一些错误,因为通过 USB 发送的数据受到电噪声的干扰,并且接收方式与 grbl/arduino 系统不同。

这表明您的电缆不是很好的电缆,或者您的 arduino 是质量较差的副本。
请阅读常见问题解答: http: //lasergrbl.com/faq/了解如何解决此问题的一些提示

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838
作者
欢乐广场 评论了 2020 年 1 月 10 日 通过电子邮件

大型 png 文件 (380mmx255mm) 的雕刻输出错误 #838
所有者

我很确定问题不在于生成的 gcode。我见过大型机器(大于 1m x 1m)使用 lasergrbl 并产生完美平滑的结果。

还要注意框架的支脚/支撑点:如果它们由光滑的塑料或金属制成,它们可能会因电机减速产生的撞击而滑动和移动。
