刻录照片时没有 PWM 的问题 #847

推推 grbl 1年前 (2023-01-27) 170次浏览
关闭
davidkstyler 打开了这个问题 2020 年 1 月 16 日 · 1条评论

注释

刻录照片时没有 PWM 的问题 #847

我正在尝试在 3018Pro CNC 上使用 Laser GRBL 和 SainSmart 5.5W 激光刻录照片。
我正在生成代码,但激光仅打开或关闭。我看着代码经过,这些是我看到的唯一“S”值(S0,S255)。如何让 LaserGRBL 产生 PWM 代码?
我将彩色照片导入 InkScape,调整大小,将其设为黑白,然后导出 PNG 文件,然后导入 LaserGRBL。我使用 Line to Line Tracing 作为编码方法。
任何建议,将不胜感激!

刻录照片时没有 PWM 的问题 #847
斯图尔特B4 评论了 2020 年 1 月 16 日

确保在 Grbl 配置设置中将 $32 设置为 1,将 $30 设置为 255。

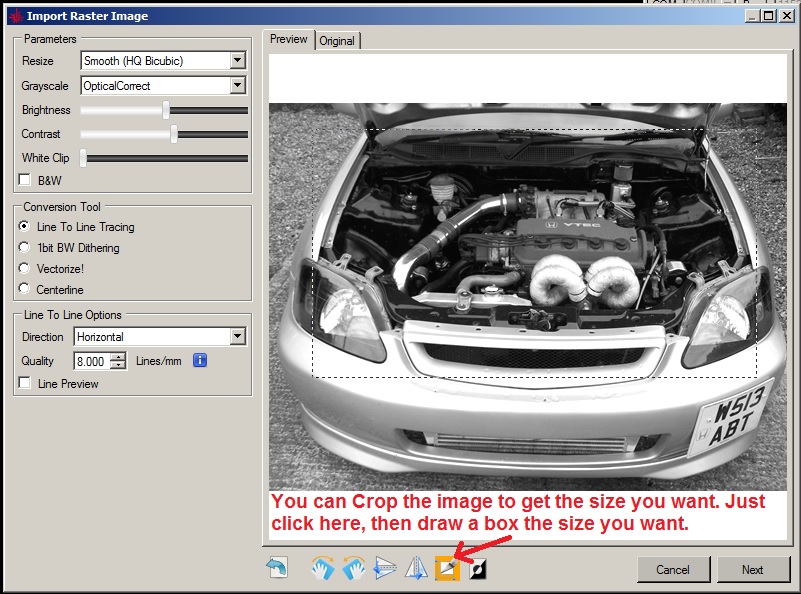

您可以将图像加载到 LaserGRBL 中。设置亮度和对比度选择 Line to Line 以及您想要的行数,更多行 = 更高质量但更慢。

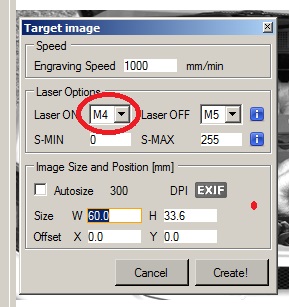

同样在目标图像设置中,从激光选项部分的下拉菜单中选择 M4。
