雕刻师制作倾斜的图像。 #970

推推 grbl 1年前 (2023-01-28) 142次浏览
关闭
wladbg 打开了这个问题 2020 年 4 月 24 日 · 5 条评论
关闭

雕刻师制作倾斜的图像。#970

wladbg 打开了这个问题 2020 年 4 月 24 日 · 5 条评论

注释

雕刻师制作倾斜的图像。 #970
wladbg 评论了 2020 年 4 月 24 日

你好!
我的 2.5w 中国激光雕刻机有问题:

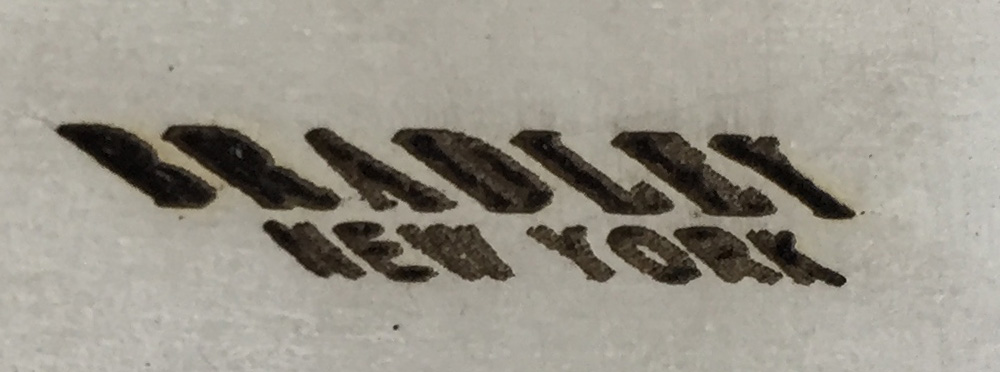

如果我使用线到线水平跟踪模式,雕刻机会移动每个寄存器,从而创建倾斜图像。

雕刻师制作倾斜的图像。 #970

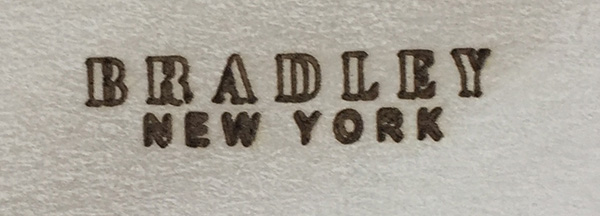

如果我使用 Vectrorize 模式,看起来会好得多:

雕刻师制作倾斜的图像。 #970

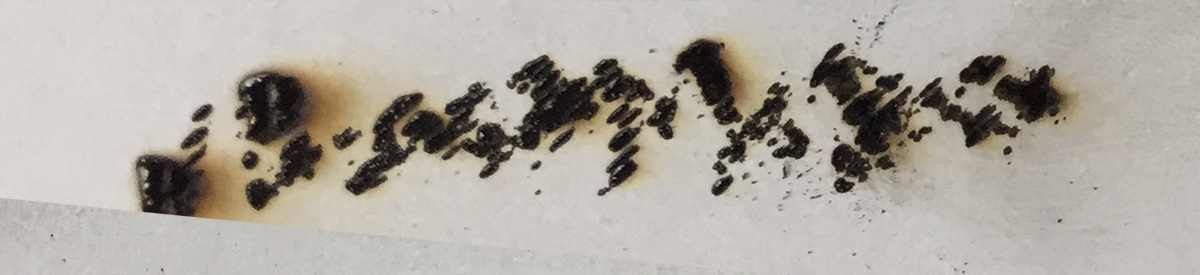

在 Line to line – diagonal 中,是一场灾难:

雕刻师制作倾斜的图像。 #970

LaserGRBL 设置:
10000 线/毫米,
速度:1000 毫米/分钟
s-min 0
S-max 500
尺寸:43/10

我感觉它工作不顺畅,或者可能是机械方面的问题。

视频链接:https ://streamable.com/qoy9ga

你知道可能是什么问题吗?
谢谢!

雕刻师制作倾斜的图像。 #970

你刚组装好机器吗?如果是,你确定步进电机引线位于主板上的正确插座中。

雕刻师制作倾斜的图像。 #970

你能张贴你的 GRBL 配置设置的图片/快照吗?

雕刻师制作倾斜的图像。 #970
作者

是的,这是我的作品。
主板是 MKS DLC v2。
所有电机都完全按照手册中的 XYY 连接。

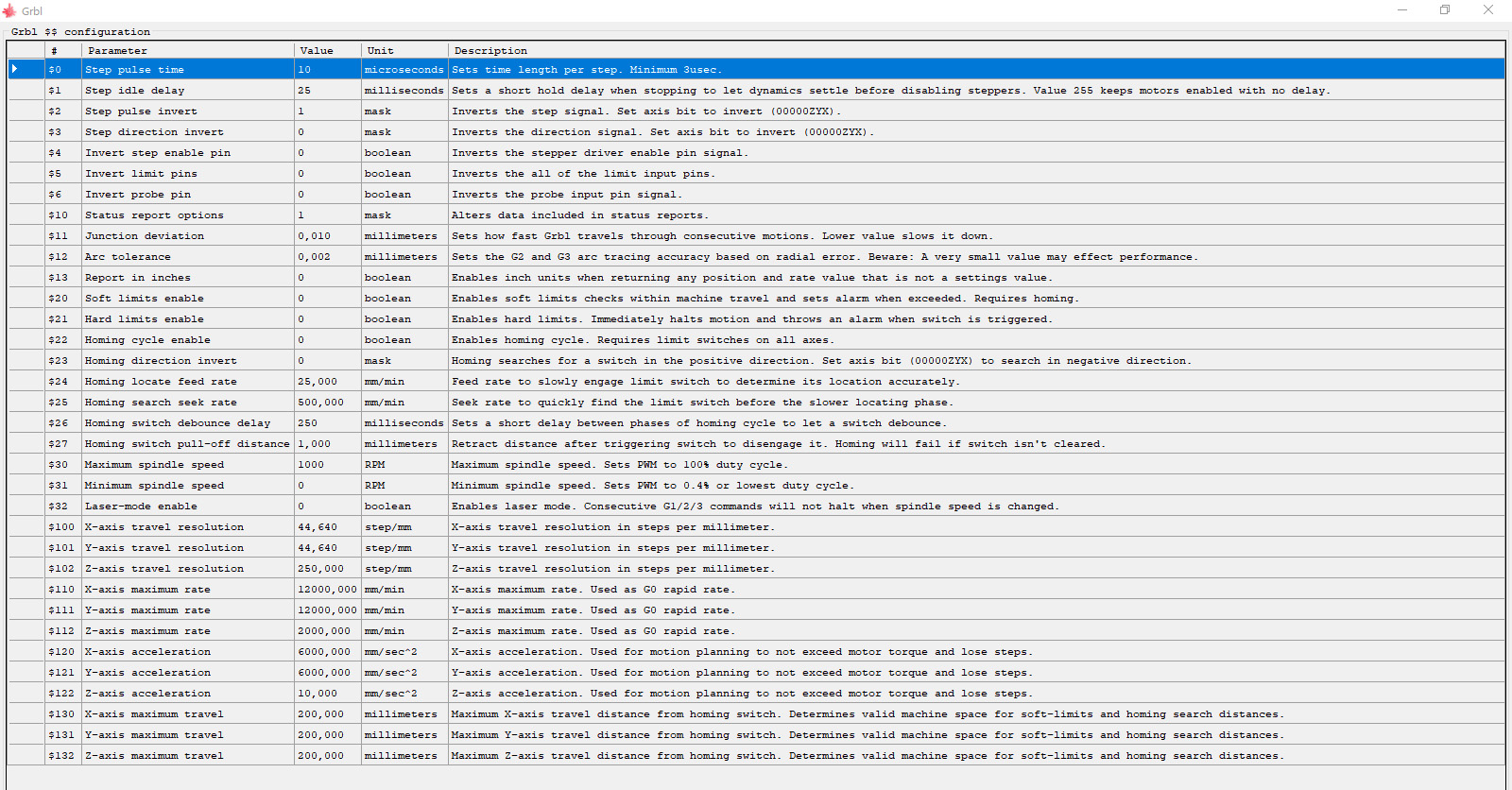

我没有更改配置设置中的任何内容:
雕刻师制作倾斜的图像。 #970

雕刻师制作倾斜的图像。 #970
斯图尔特B4 评论了 2020 年 4 月 24 日

启动 LaserGRBL 并单击连接。然后转到 Grbl 菜单并像您一样选择 grbl 配置以获取设置列表。
将$32 更改为 1
我会将 $120 和 121 降低到大约 2000。
不要忘记在更改值后单击 Write 按钮。

检查以确保没有任何皮带太松,并且电机轴上的带齿皮带轮都已拧紧。

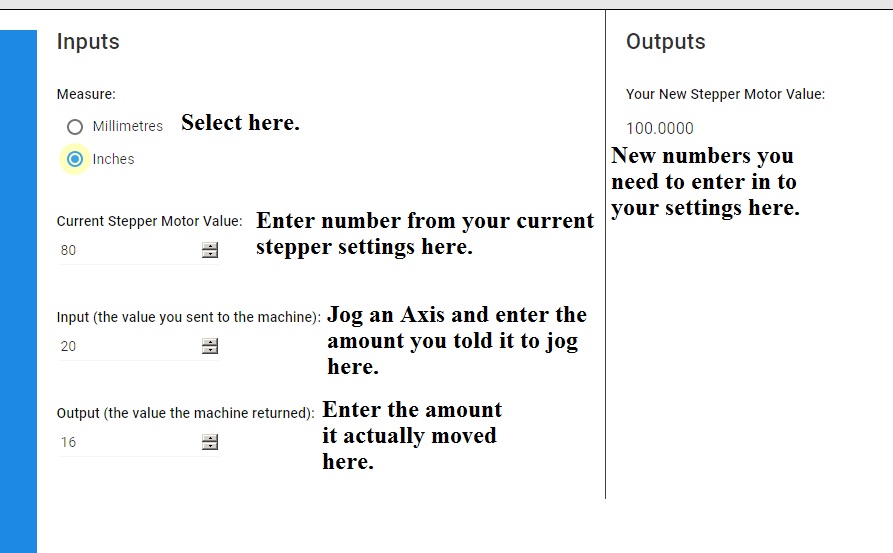

还可以使用此在线步进电机校准器来获得正确的步数/毫米。
https://jscalc.io/calc/tHjfIiKMKjDF42Hg?fbclid=IwAR219p6S0qWzVAsY8aLC8nyQaXaMpfa-mSTNCIXA7TAMPa3VzrGoCDcimsI

这是如何使用它,但它说英寸的地方改为选择 MM。
做 X 轴,然后做 Y 并将结果数字添加到 $100 (X) 和 101 (Y)
雕刻师制作倾斜的图像。 #970

雕刻师制作倾斜的图像。 #970
作者

进行所有这些调整后,令人惊讶的是它开始正常工作了!
仅对角线/线对线/不起作用,但水平和垂直现在可以了!
非常感谢你的帮助,StuartB4!
干杯!
