旋转轴 #979

开发者您好,下午好!
我在圆柱体上录音,为此,我使用 Y 电机电缆并将其连接到旋转电机,效果很好。但是,我雕刻的每个直径的分辨率都不同。
有没有办法创建一个文本框,我可以在其中输入直径值,然后软件计算出 101 美元的值。
我什至创建了一个自定义按钮来更改 101 美元的值,当在 X 和 Y 平面上记录时按钮插入默认值,当使用旋转轴时,它会更改有关旋转轴分辨率的值。但问题是每次改变直径,101美元的价值也会改变

谢谢并祝贺该软件。简单而美妙!

旋转轴 #979 arkypita 添加了 增强 标签 2020 年 5 月 6 日
旋转轴 #979
所有者
阿尔基皮塔 评论了 2020 年 5 月 6 日

提示:如果您将要标记的物体与电机“同轴”安装(例如在车床上),您就会遇到您正在谈论的问题,但是如果电机将其连接到一对滚轮,并且在您放置的滚轮上待标记的对象,问题就消失了!

旋转轴 #979

旋转轴 #979

开发者您好,下午好!
我在圆柱体上录音,为此,我使用 Y 电机电缆并将其连接到旋转电机,效果很好。但是,我雕刻的每个直径的分辨率都不同。
有没有办法创建一个文本框,我可以在其中输入直径值,然后软件计算出 101 美元的值。
我什至创建了一个自定义按钮来更改 101 美元的值,当在 X 和 Y 平面上记录时按钮插入默认值,当使用旋转轴时,它会更改有关旋转轴分辨率的值。但问题是每次改变直径,101美元的价值也会改变

谢谢并祝贺该软件。简单而美妙!

我处于同样的情况。

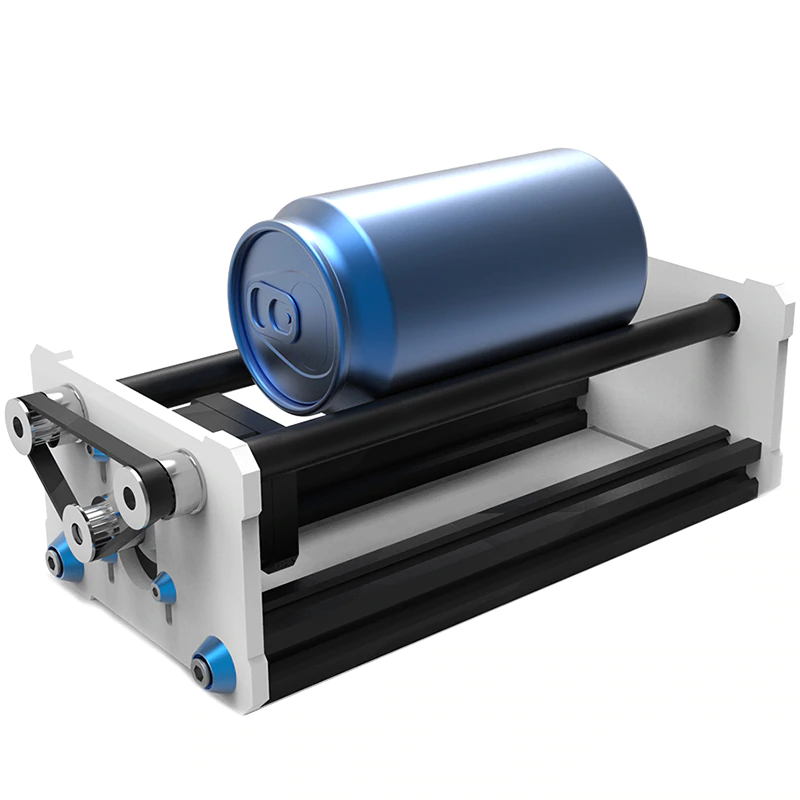

是的,一个“Rotary Box”就可以了。
谢谢你。

旋转轴 #979
作者

谢谢解答,但是如果我们有条件告知要记录的直径,他自己算出来的价值是$101,那就太好了!
我找到了一种使用它的方法并且效果很好。

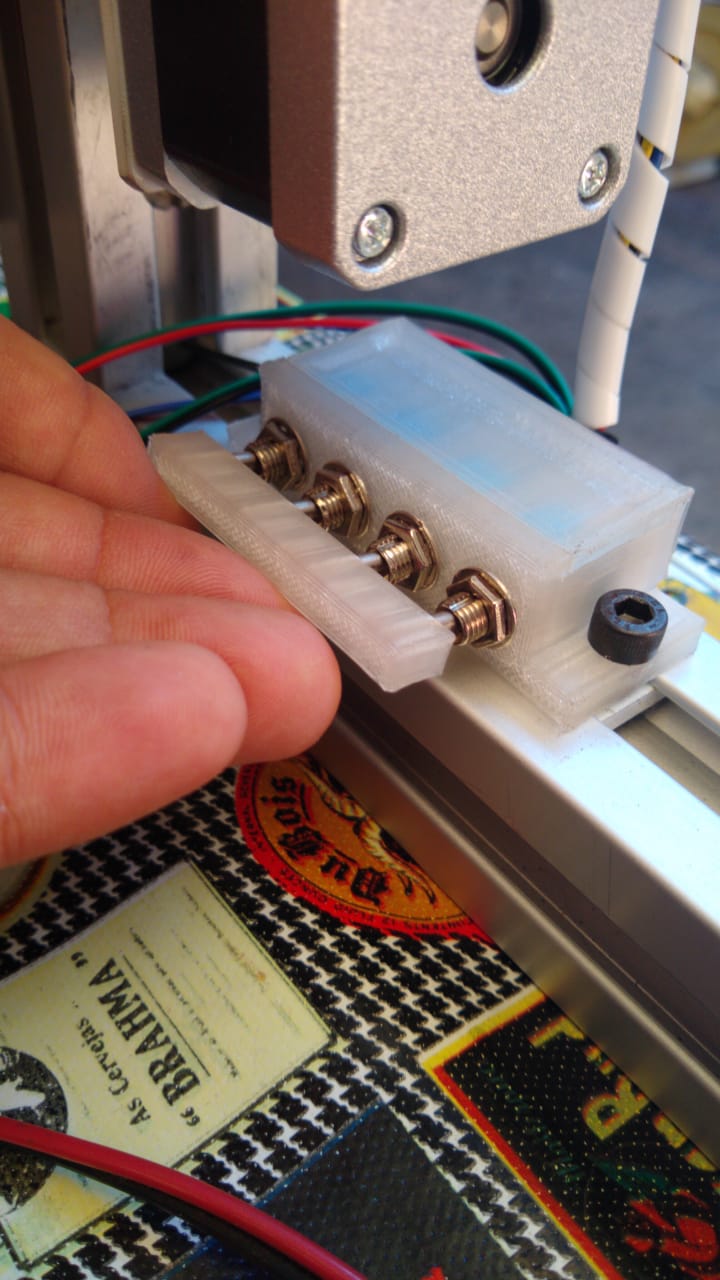

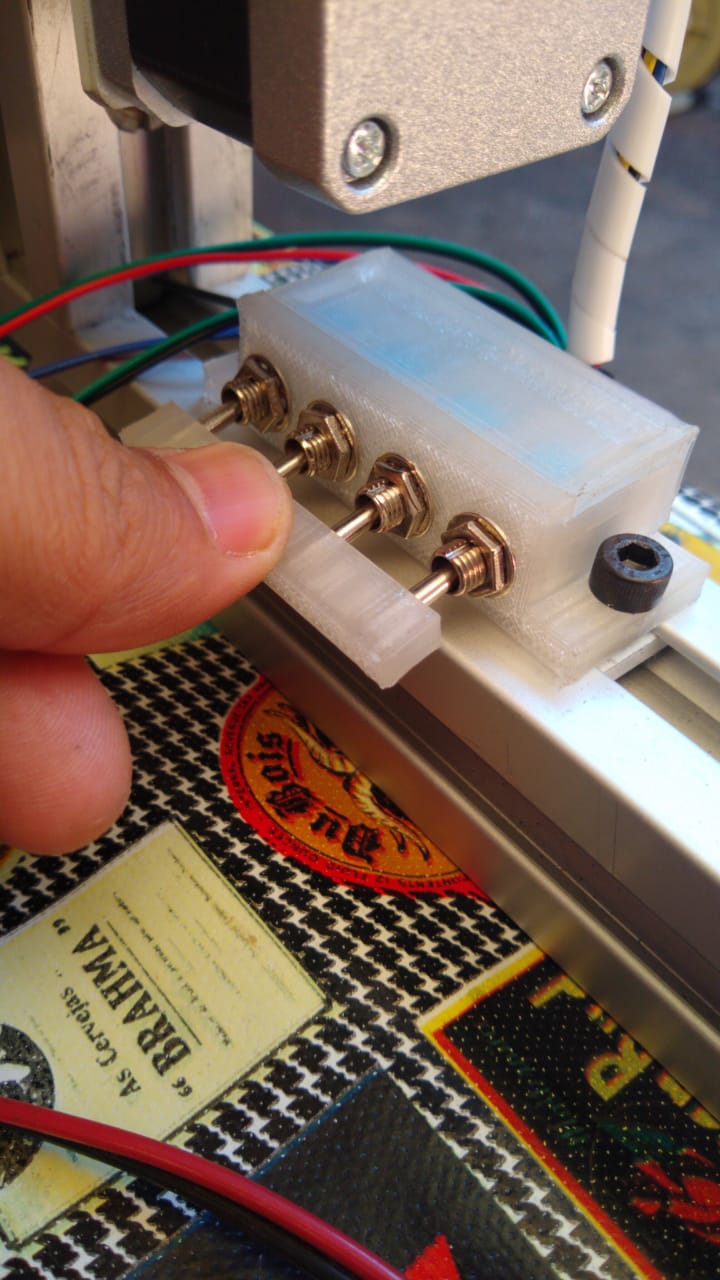

对于电机连接,我在 3D 中打印了一个键以将电机从 Y 轴更改为旋转。
和$101的值,我在指令框中输入:“$101=(4000/(3.14159*要记录的直径)”

“$101=80”在Y轴平面上记录

附上照片

旋转轴 #979
作者

旋转轴 #979
旋转轴 #979

旋转轴 #979
托马斯科学 评论了 2020 年 5 月 20 日

好的。

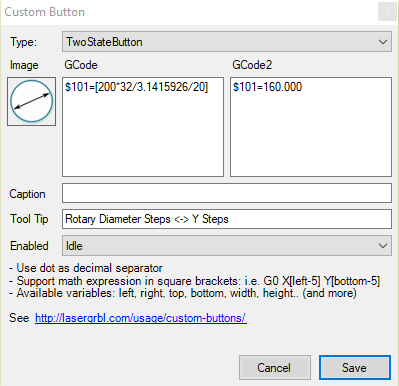

我做了一个自定义按钮,但在切换步骤之前,我必须更改ø。

对“电机步进角”(200) 和“驱动器微步进”(32) 使用正确的步骤!
20=直径

旋转轴 #979

旋转轴 #979
作者

伟大的 !。
如果有一个字段可以输入这个值 20″(Ø = 20″),而无需编辑按钮代码,那就太好了!。

旋转轴 #979
作者

旋转轴和平面激光雕刻
https://youtu.be/HUHdyw1YCl0
