光栅雕刻时如何跳过轴加减速区? #1011

推推 grbl 1年前 (2023-01-28) 147次浏览
关闭
lome64 打开了这个issue 2020 年 5 月 22 日 · 7条评论
关闭

光栅雕刻时如何跳过轴加减速区?#1011

lome64 打开了这个issue 2020 年 5 月 22 日 · 7条评论

注释

光栅雕刻时如何跳过轴加减速区? #1011

亲爱的,
在我的新 3018pro CNC 激光机上进行一些光栅雕刻时,我注意到
每条扫描线的开始和结束处都有暗区。显然,那里的材料中带入了更多的激光能量

仔细检查后发现,Lasergrbl 在扫描线
开始的同时打开激光,并在扫描线结束时关闭激光。
这意味着,即使轴仍在加速且尚未
达到最终速度并且激光仍然打开,当轴在扫描线末端减速到零时,激光也会打开。
这会导致较暗的边缘。

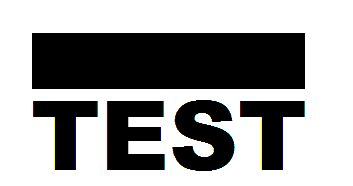

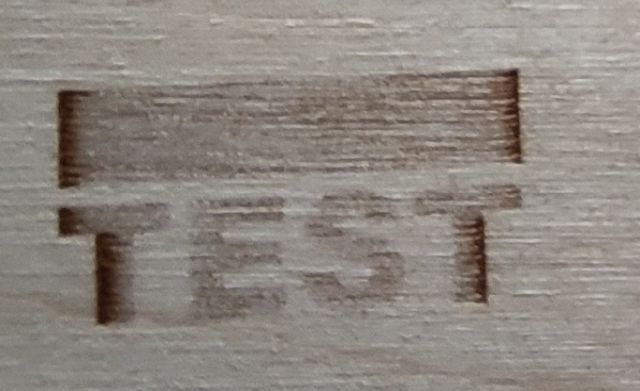

请参阅附件我用于测试的文件。 结果清楚地显示了 X 方向的暗边缘:
光栅雕刻时如何跳过轴加减速区? #1011

光栅雕刻时如何跳过轴加减速区? #1011

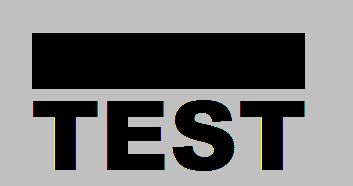

为了克服这个问题,我在图像中添加了一个浅灰色背景,比图像本身大一点: 所以激光在浅灰色边界内打开(足够亮,不会留下印记) 并且随着图像开始,轴已经达到全速,从而产生相同的深色印记。
光栅雕刻时如何跳过轴加减速区? #1011

光栅雕刻时如何跳过轴加减速区? #1011

所以看来Lasergrbl还有一点改进的空间。
或者我只是错过了正确的设置?
我还有一台带有完全不同软件的 CO2 激光机。
那台机器自己加上加速和减速空间。
这也是 Lasergrbl 中的一个不错的功能!
也许只是一个数字字段来输入加速“边界”的测量值,以便
在激光打开之前让轴有机会达到其最终速度。(或在扫描线的末尾关闭)
当白色的扫描线部分被快速跳过时,当然也会出现这个问题。

因此,如果已经有此设置,我将不胜感激。
如果没有,如果将此功能添加到 Lasergrbl 中就好了。

谢谢!
洛萨

光栅雕刻时如何跳过轴加减速区? #1011
所有者
阿尔基皮塔 评论了 2020 年 5 月 22 日

在启用激光模式的情况下使用 grbl 固件到 v1.1,并使用 M4 动态功率缩放
这解决了硬件问题。

https://github.com/gnea/grbl/wiki/Grbl-v1.1-Laser-Mode

光栅雕刻时如何跳过轴加减速区? #1011
作者

arkypita,谢谢你的建议!

该机器运行 grbl 1.1,但我不知道 M4 动态功率缩放。
这听起来很有希望。我会看看它。

谢谢!
洛萨

光栅雕刻时如何跳过轴加减速区? #1011
作者

嗯….
试过了。

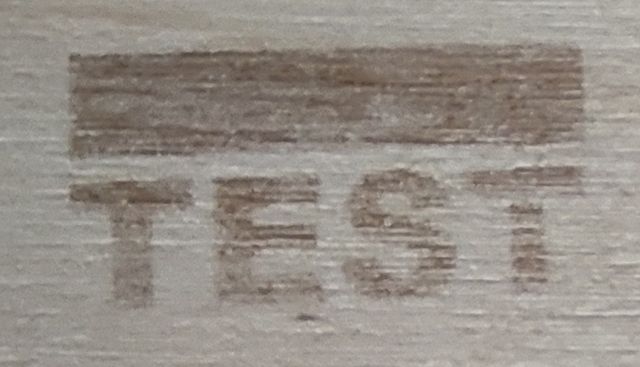

它似乎愿意做正确的事,但收效甚微:

光栅雕刻时如何跳过轴加减速区? #1011

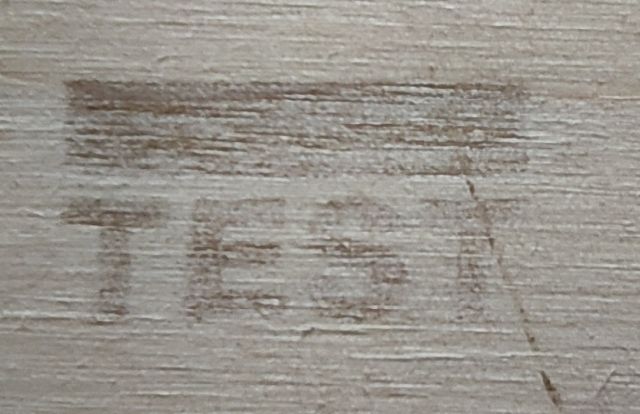

在我看来,它甚至比恒定的激光功率还要糟糕。
与上面打开消息中的设置相同。刚刚将 laser-on-command 从 M3 切换到 M4
还有更多参数可以调整吗?

洛萨

光栅雕刻时如何跳过轴加减速区? #1011
作者
lome64 评论了 2020 年 5 月 22 日

PS:在 Lasergrbl 的日志中我找不到 $32=1 命令。Lasergrbl 是否隐含地发送它?

我在标头配置中插入了 $32=1 行(-> GCode,硬件功能。就在“G90”下方)
现在 $32=1 出现在日志中,但激光根本没有打开。

光栅雕刻时如何跳过轴加减速区? #1011
作者

我道歉!
修改后机器有点乱。
它表现出奇怪的行为,最后完全没有反应。
在电源循环并重新启动软件后,它现在可以完美地与 M4 和 $32=1

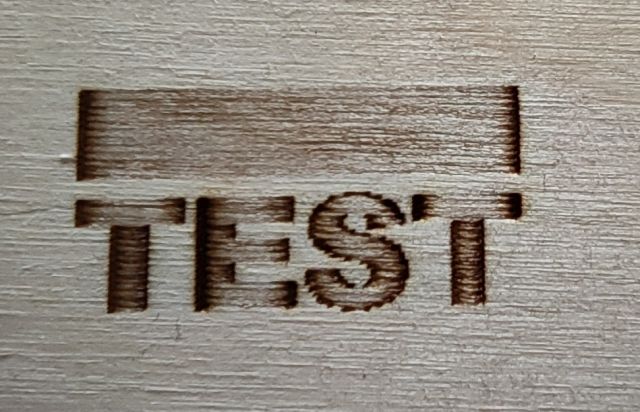

这是最新的结果:
光栅雕刻时如何跳过轴加减速区? #1011

我对此很满意!
谢谢!

光栅雕刻时如何跳过轴加减速区? #1011
所有者

$32 是设置,不是 gcode。
一次设置,始终设置

http://lasergrbl.com/wp-content/uploads/2020/05/Grbl-Configuration-ENG.pdf

光栅雕刻时如何跳过轴加减速区? #1011
作者

$32 是设置,不是 gcode。

我懂了。在 GRBL 设置中发现。
感谢您提供快速而有效的帮助!

洛萨
