IgnasGi 打开了这个问题 2020 年 6 月 5 日 · 6条评论
打开

M4/PWM 模式下的质量改进#1036

IgnasGi 打开了这个问题 2020 年 6 月 5 日 · 6条评论

注释

M4/PWM 模式下的质量改进 #1036

有功能要求;)
使用 PWM 进行激光功率调节并不理想。
Grbl 开发人员警告:“动态电源模式可能不适用于所有情况”。

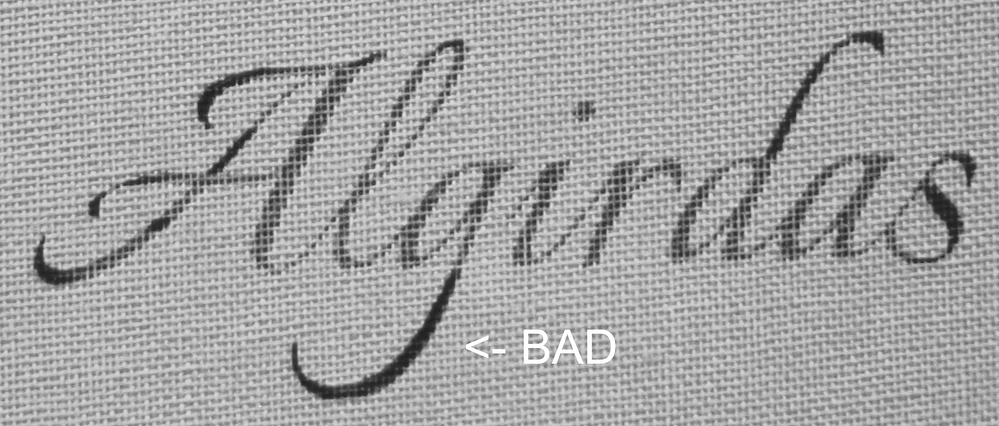

特别是在激光加速的地方 – 在填充物的边缘(图片)。
在切割或雕刻木材时这不是问题,但在一些微妙的材料中它非常明显,不合适。
提议
解决这个问题很简单:只需为激光在边缘处增加更多额外空间即可。灌装线起点和终点5-10毫米足以让电机/激光获得合适的工作速度。
我建议在光栅图像导入菜单中再添加一个参数。类似:
填充重叠/出血 [mm] – 在 PWM 模式下行进的额外空间
我希望这个好主意能尽快实施;)我很期待。
在某些情况下,这将大大提高雕刻质量。
M4/PWM 模式下的质量改进 #1036

M4/PWM 模式下的质量改进 #1036
所有者

我知道问题所在。它已经在开发路线图#64中,但由于此功能与其他两个行为的冲突,实现起来并不容易

  1. LaserGRBL 应用的优化尝试删除所有空移动(如果我在 gcode 生成的第一阶段添加额外空间,优化将在第二步删除它)

  2. 此功能与雕刻机的“物理限制”的冲突(如果要在 0,0 处雕刻,则不能有额外的行程空间)

M4/PWM 模式下的质量改进 #1036
所有者

我看到一些用户解决了这个问题,在他们的图像中添加了非常暗淡的光背景(或边框),从而产生了根本不会燃烧的激光亮度的光值。

我知道这不是一个很好的解决方案(如果软件直接执行它会更好)但它是一个很好的临时妥协。

M4/PWM 模式下的质量改进 #1036

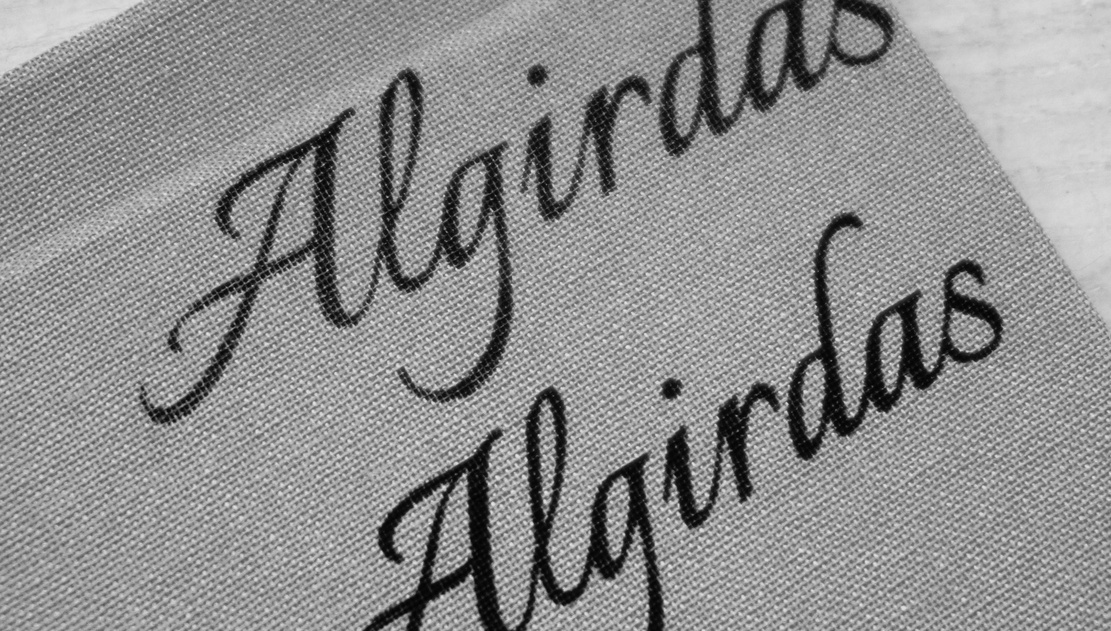

谢谢,好主意。它有效 :) 但增加了更多工作。
其他解决方案将添加一些 PWM 校正值(可调),以在非常低的速度下降低激光功率。但它非常依赖激光。
M4/PWM 模式下的质量改进 #1036

M4/PWM 模式下的质量改进 #1036
所有者

这种差异在结果中是如此显着,以至于它确实激发了该功能的开发。
不过实现起来不是很简单,不然我早就做了!

M4/PWM 模式下的质量改进 #1036
阿克塞尔吉洛梅 评论了 2020 年 6 月 8 日

那里有同样的问题!GRBL 固件中没有一个选项可以像加速/PWM 输出的曲线参数那样做吗?

#1044

grbl/grbl#1637

@IgnasGi你是如何解决这个问题的?

问候…

M4/PWM 模式下的质量改进 #1036

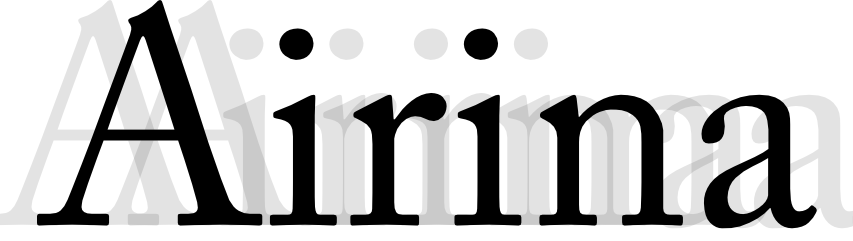

我为创建重影副本的图像编辑器(Affinity photo)编写了脚本。
LaserGRBL 可以自动将源图像转换为:
M4/PWM 模式下的质量改进 #1036
