雕刻停在中间。任何建议表示赞赏 #1078

推推 grbl 1年前 (2023-01-28) 141次浏览
关闭
khjung1992 打开了这个问题 2020 年 7 月 24 日 · 13条评论
关闭

雕刻停在中间。任何建议表示赞赏#1078

khjung1992 打开了这个问题 2020 年 7 月 24 日 · 13条评论

注释

雕刻停在中间。任何建议表示赞赏 #1078

你好,

我是这个数控激光世界的菜鸟。我开始比我更喜欢这个,事实上我喜欢阅读这个问题并从中学习。

我建立了一个迷你简单的雕刻机。我一直面临许多问题,并解决了其中的许多问题,但我面对的这个问题,我一无所知。
激光雕刻机在运行中途停止。laserGRBL 发出哔声 (pc) 然后它停止运行并且不运行任何命令。我必须拔下 UNO 并断开连接并重新连接。但是每次运行都会再次发生这种情况。
它甚至没有显示“检测到问题”的小窗口(我以前遇到过这个问题,但在我把我可怜的 UNO 改成更好的之后,它似乎不会再发生了?)请提供任何建议。PC 发出哔哔声,雕刻停止,看起来就像冻结了一样。

这是有关我的打印机的更多详细信息。

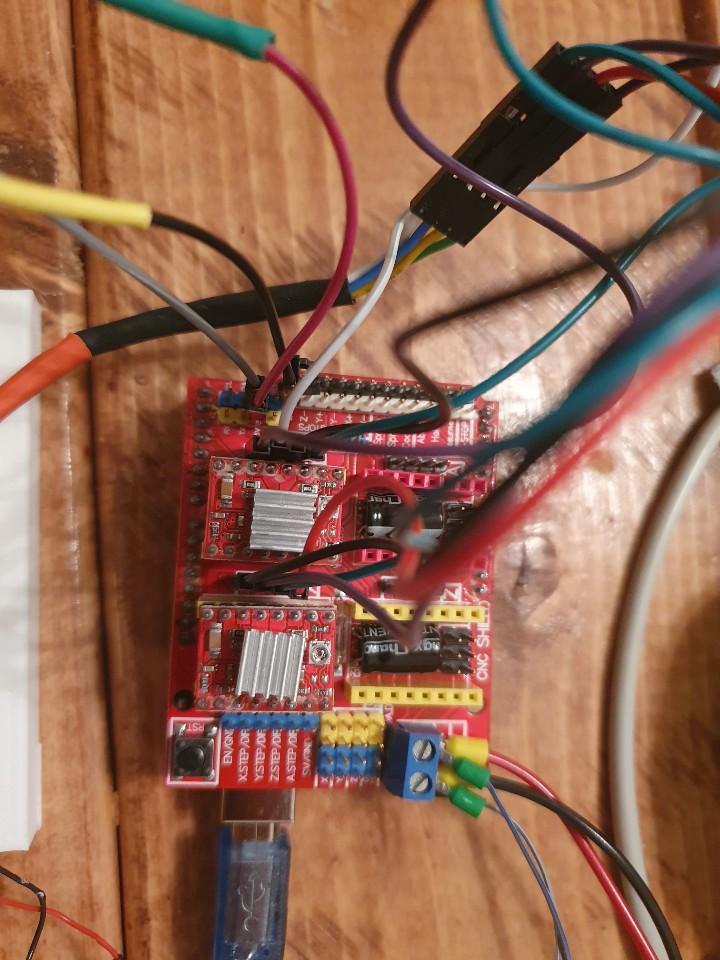

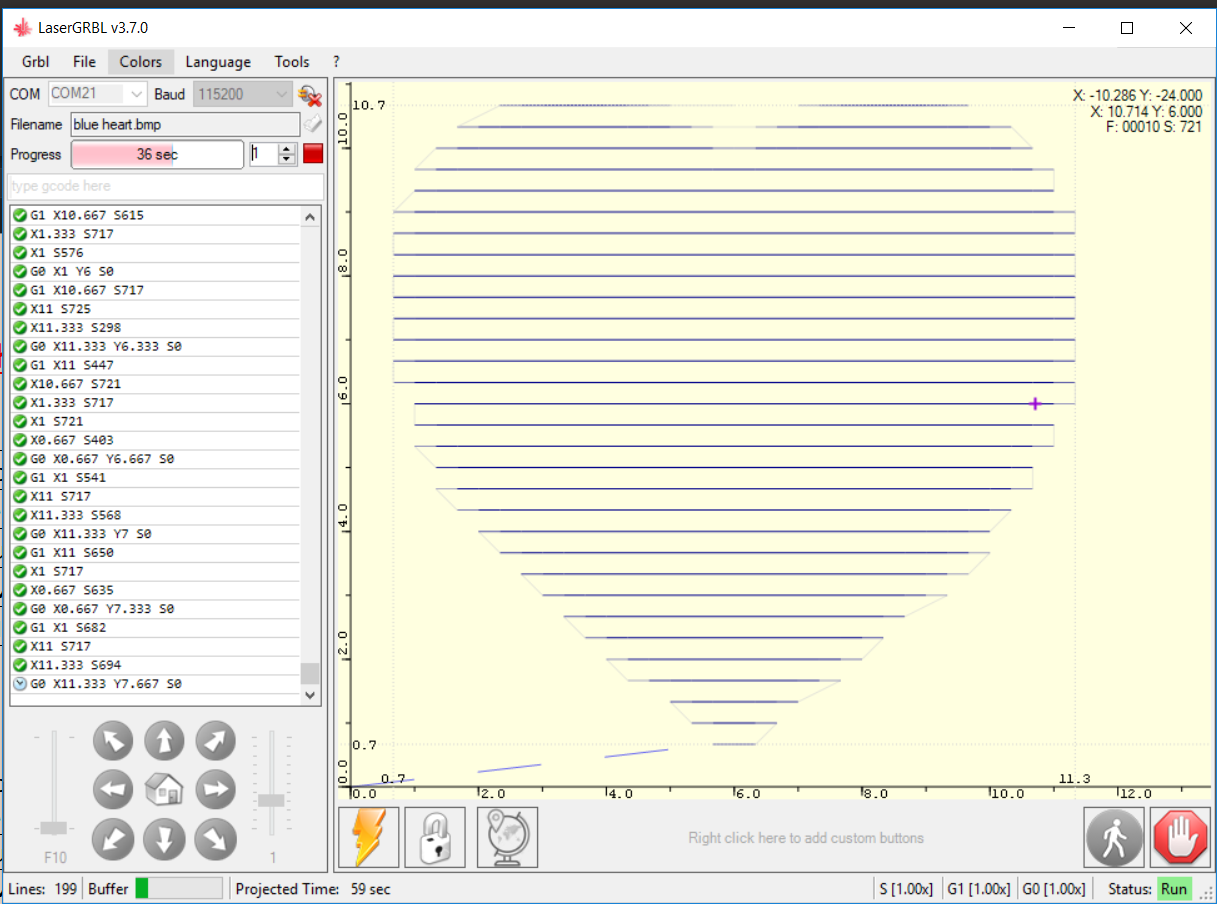

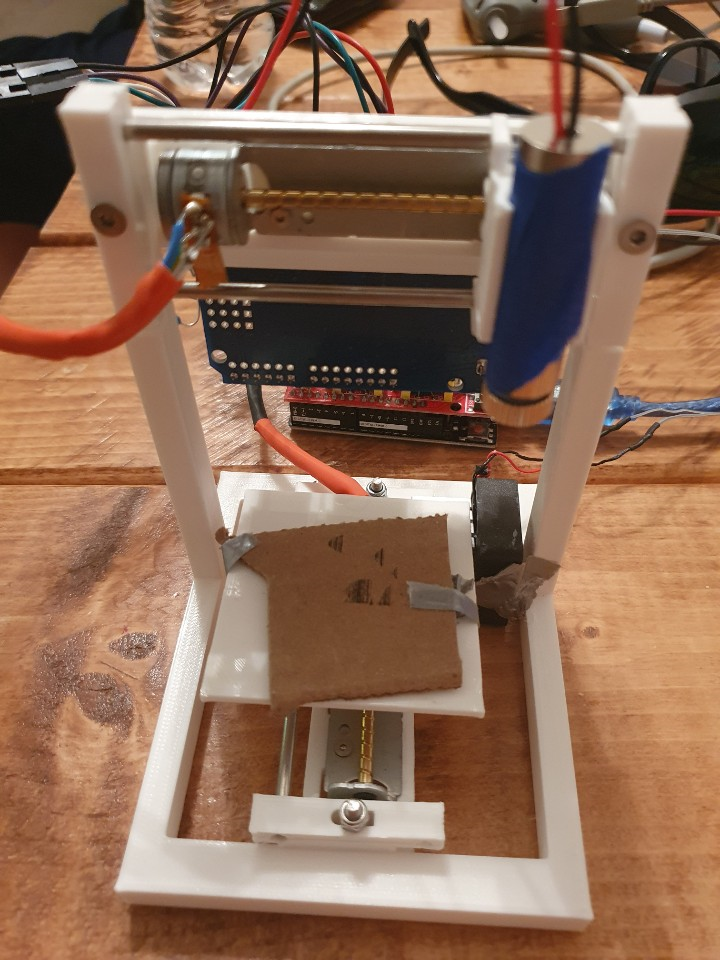

我使用带有 UNO 的 CNC Shield v3 的 250mw 激光器。来自 DVD 驱动器的两个步进电机。 您可以在中间看到所有的雕刻停止。
雕刻停在中间。任何建议表示赞赏 #1078

雕刻停在中间。任何建议表示赞赏 #1078

雕刻停在中间。任何建议表示赞赏 #1078

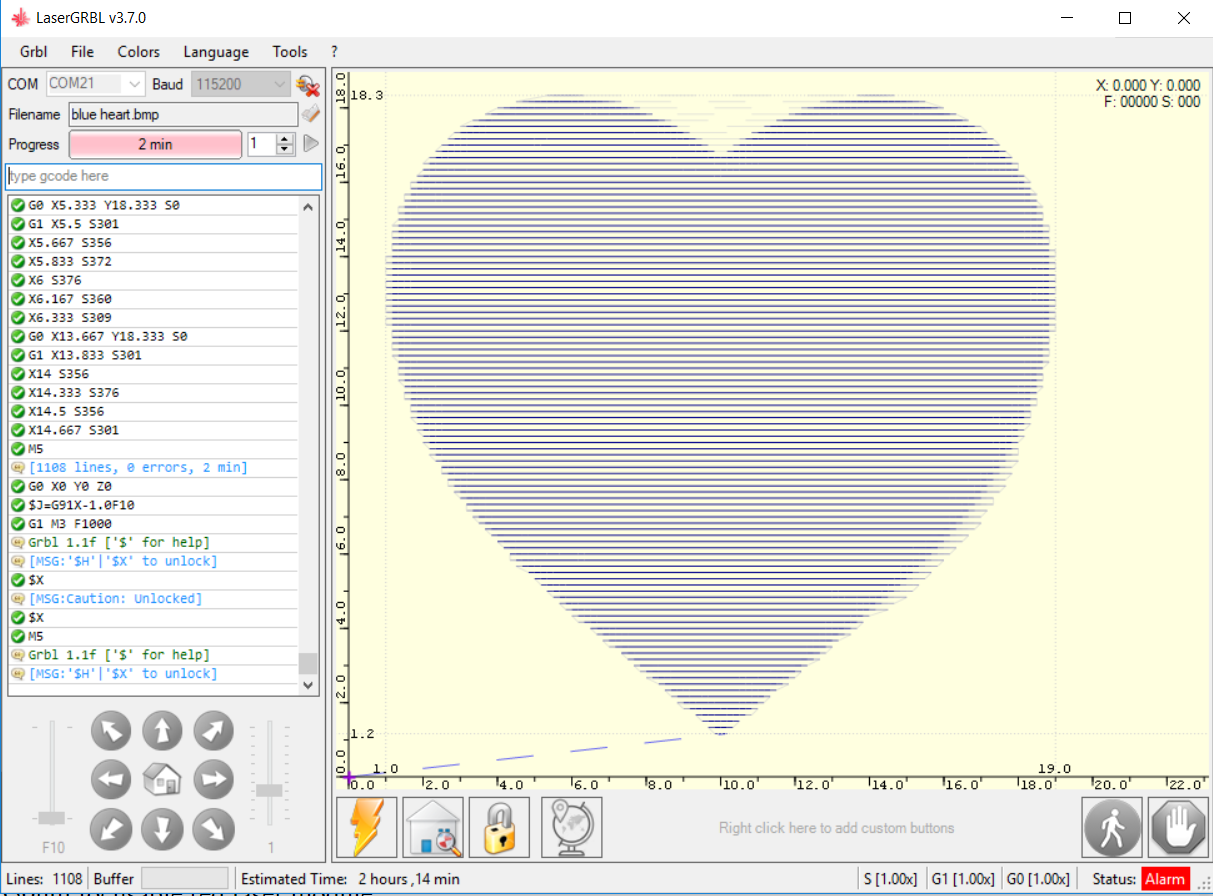

当它冻结时,它看起来像这样。我有 1.1f。
我已经在安静的设置下尝试了所有的缓冲、同步和重复错误,但没有成功。
谢谢!

雕刻停在中间。任何建议表示赞赏 #1078
所有者

看起来很像我的第一个雕刻师!

雕刻停在中间。任何建议表示赞赏 #1078
所有者

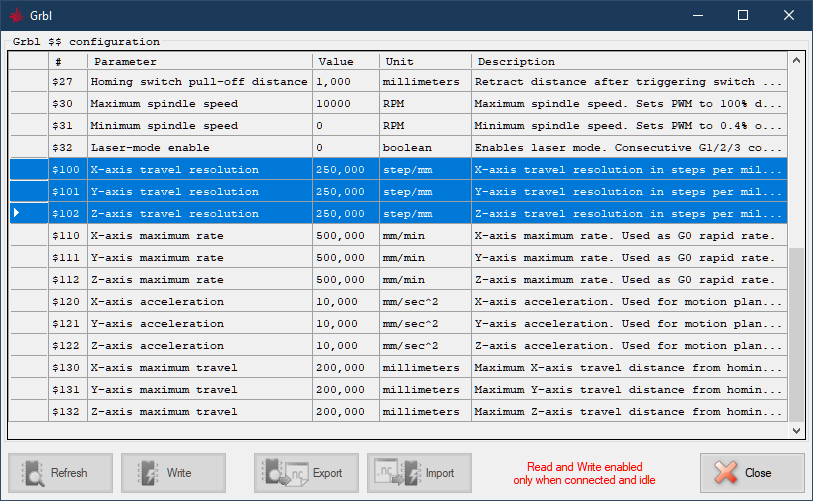

首先检查值 $100、$101、$102 是否太高。如果您使用非常强大的微步进,它们可能会超出 arduino 管理的范围。

雕刻停在中间。任何建议表示赞赏 #1078

接下来,您必须尝试区分问题所在。

  1. 断开 arduino 与电机板的连接,将裸露的和原始的 arduino 连接到 PC,仅由 USB 端口供电,并尝试发送作业。
  • 如果发送挂起,则问题出在 PC 或 Arduino 板上(转到第 2 点)。
  • 如果发送没有问题,则问题出在电机发出的电噪声(尽管通常像 DVD 那样的小电机发出的电噪声很少)或电源。(转到第 3 点)
  1. 区分问题是出在 PC、电缆还是 arduino 板上。尝试用另一台 PC、另一根电缆或另一个 arduino 发送。了解问题出在哪里后,请更换越野车。

  2. 在没有电机板的情况下执行相同的测试,但只能通过连接 Arduino 电源(测试问题是否在电源噪声中),然后尝试重新连接电机板(测试是否在电机板中),最后重新连接连接电机本身(测试电机噪音)。

注意:每次将电路板本身与 arduino 或电机连接/断开时,请关闭电机板。

雕刻停在中间。任何建议表示赞赏 #1078

对于 100 美元和 101 美元的小型步进电机,每毫米的步数通常设置为 53.333。

雕刻停在中间。任何建议表示赞赏 #1078
作者

首先检查值 $100、$101、$102 是否太高。如果您使用非常强大的微步进,它们可能会超出 arduino 管理的范围。

雕刻停在中间。任何建议表示赞赏 #1078

接下来,您必须尝试区分问题所在。

  1. 断开 arduino 与电机板的连接,将裸露的和原始的 arduino 连接到 PC,仅由 USB 端口供电,并尝试发送作业。
  • 如果发送挂起,则问题出在 PC 或 Arduino 板上(转到第 2 点)。
  • 如果发送没有问题,则问题出在电机发出的电噪声(尽管通常像 DVD 那样的小电机发出的电噪声很少)或电源。(转到第 3 点)
  1. 区分问题是出在 PC、电缆还是 arduino 板上。尝试用另一台 PC、另一根电缆或另一个 arduino 发送。了解问题出在哪里后,请更换越野车。
  2. 在没有电机板的情况下执行相同的测试,但只能通过连接 Arduino 电源(测试问题是否在电源噪声中),然后尝试重新连接电机板(测试是否在电机板中),最后重新连接连接电机本身(测试电机噪音)。

注意:每次将电路板本身与 arduino 或电机连接/断开时,请关闭电机板。

感谢您快速而详细的回复!我刚刚测试了裸露的 UNO、带有 cnc 防护罩的 UNO、带有带电机的 CNC 防护罩的 UNO,以及电机驱动器和激光器。基本上我已经测试了所有可能的组合,结果发现问题似乎来自激光。当我用电机运行程序时,我没有遇到任何问题。当我在没有激光的情况下连接所有东西时,雕刻一路完成,没有任何问题。但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会像我之前经历的那样冻结。所以我猜激光发出的噪音太大了?或者我的接线可能不好?

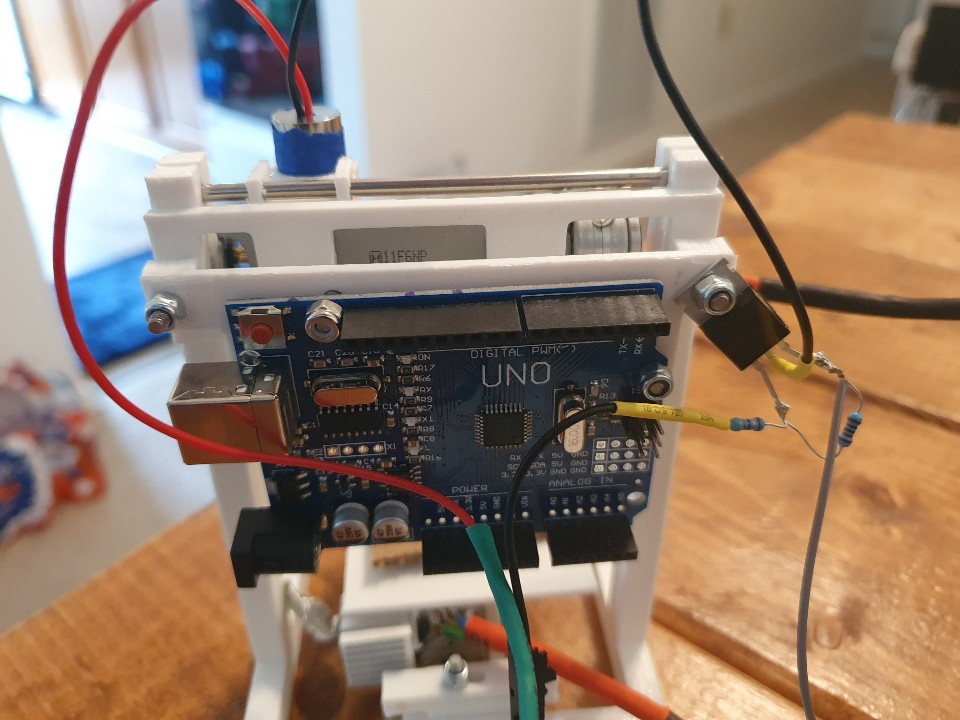

如果可能的话,你们能检查一下接线吗?

雕刻停在中间。任何建议表示赞赏 #1078
雕刻停在中间。任何建议表示赞赏 #1078

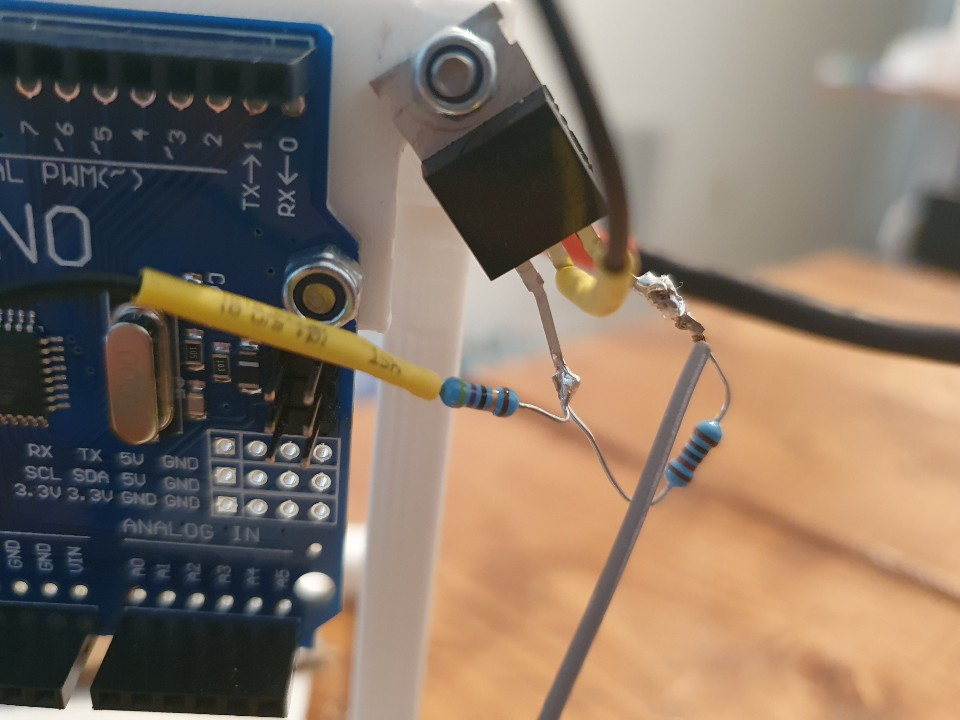

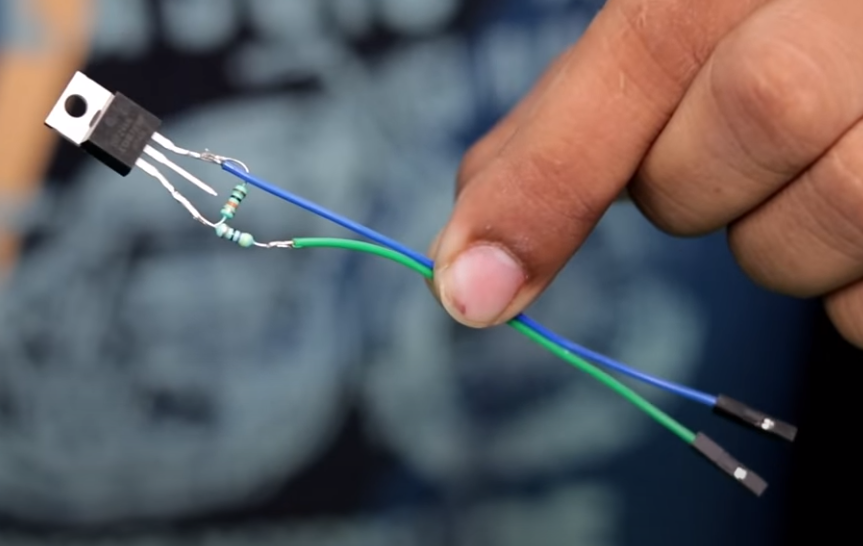

mosfet 的漏极栅极连接到激光黑线。栅极连接到屏蔽层上的 Z+ 引脚,源极连接到屏蔽层的地。并且有寄存器。https://www.youtube.com/watch?v=5HvFPYaVtQs 我使用了与该视频相同的接线方法,但我将我的 pwm 插入 Z+ 而不是 SpnEn。
雕刻停在中间。任何建议表示赞赏 #1078

我看到了一些以前的问题,另一个是激光和 CNC 屏蔽之间的继电器。我需要使用继电器还是 mosfet 仍然可以使用?

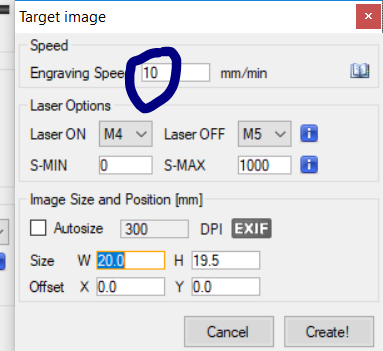

此外,我的雕刻机似乎比它告诉 form pc 的步骤大得多,这似乎很奇怪。我使用了一个步进校准 excel,我用了 40 个 100 美元和 101 美元,但电机一直移动到丝杠的末端。我改成 4 而不是 40,现在看起来更接近实际值。这是正常的吗?或者它似乎比任何其他使用类似步进电机的人都要低。(我知道它们都是不同的,但仍然看起来很奇怪)而且速度太快了,所以它没有足够的时间来雕刻地面。它燃烧,但非常薄。还有其他方法可以降低速度吗?我曾尝试将 $0 更改为 3,当我将图像文件上传到程序时,我什至尝试将速度设置为 10。这是控制 X 轴和 Y 轴速度的东西吗? 谢谢!
雕刻停在中间。任何建议表示赞赏 #1078

雕刻停在中间。任何建议表示赞赏 #1078
作者

对于 100 美元和 101 美元的小型步进电机,每毫米的步数通常设置为 53.333。

谢谢 StuartB4。我已经为他们两个尝试了 40 次,但他们仍然跑得很远。当我输入 4 时似乎更正确,但数字似乎太低了。数量少可以吗?或者也许我错过了什么?a4988驱动器电位器对运动的距离有影响吗?我试过将 $0 更改为 3 并在生成图像时降低速度,但看起来还是有点快。谢谢!

雕刻停在中间。任何建议表示赞赏 #1078
所有者

当我在没有激光的情况下连接所有东西时,雕刻一路完成,没有任何问题。但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会像我之前经历的那样冻结。所以我猜激光发出的噪音太大了?

激光二极管不会产生电噪声,只有电机会产生。

我需要使用继电器还是 mosfet 仍然可以使用?

不要使用继电器。继电器不会如此快速地打开/关闭,mosfet。

或者我的接线可能不好?

可能。

但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会冻结

你有一个轨迹:继续往这个方向调查。尝试使用 mosfet 但不使用激光二极管。
尝试放置 LED 而不是激光二极管。

也许你的电源不能提供足够的电流,所以电压下降和 arduino 重置。

雕刻停在中间。任何建议表示赞赏 #1078
所有者

mosfet 布线对我来说看起来不错,而且原始电路设计似乎还可以

雕刻停在中间。任何建议表示赞赏 #1078
所有者

你在设计中使用了什么 mosfet?我看不懂图片

雕刻停在中间。任何建议表示赞赏 #1078
作者

你在设计中使用了什么 mosfet?我看不懂图片

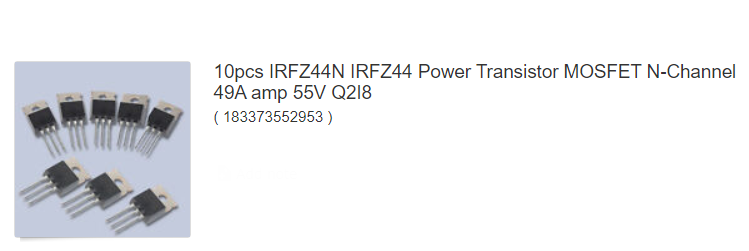

我买了这个
雕刻停在中间。任何建议表示赞赏 #1078

雕刻停在中间。任何建议表示赞赏 #1078
作者

当我在没有激光的情况下连接所有东西时,雕刻一路完成,没有任何问题。但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会像我之前经历的那样冻结。所以我猜激光发出的噪音太大了?

激光二极管不会产生电噪声,只有电机会产生。

我需要使用继电器还是 mosfet 仍然可以使用?

不要使用继电器。继电器不会如此快速地打开/关闭,mosfet。

或者我的接线可能不好?

可能。

但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会冻结

你有一个轨迹:继续往这个方向调查。尝试使用 mosfet 但不使用激光二极管。
尝试放置 LED 而不是激光二极管。

也许你的电源不能提供足够的电流,所以电压下降和 arduino 重置。

谢谢你的详细回复!很高兴知道 mosfet 比继电器快并且正确使用这种情况。
这是权力的好点。我会尝试使用不同的电源,如果我能找到一个的话。
当我在激光器运行时拔下 12v 电源时,我注意到一件事,激光器仍然亮着。这是否意味着激光仅由笔记本电脑电源驱动?

我还有一个快速的问题。 我的 LaserGRBL 经常被锁定。每次我开机的时候,它也被锁定,我需要点击解锁。有没有理由自己锁定它?
雕刻停在中间。任何建议表示赞赏 #1078

雕刻停在中间。任何建议表示赞赏 #1078
作者

当我在没有激光的情况下连接所有东西时,雕刻一路完成,没有任何问题。但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会像我之前经历的那样冻结。所以我猜激光发出的噪音太大了?

激光二极管不会产生电噪声,只有电机会产生。

我需要使用继电器还是 mosfet 仍然可以使用?

不要使用继电器。继电器不会如此快速地打开/关闭,mosfet。

或者我的接线可能不好?

可能。

但是如果我断开所有电机,只连接激光器,那么在雕刻过程中,它会冻结

你有一个轨迹:继续往这个方向调查。尝试使用 mosfet 但不使用激光二极管。
尝试放置 LED 而不是激光二极管。

也许你的电源不能提供足够的电流,所以电压下降和 arduino 重置。

这是否意味着我的 12V 电源可能没有足够的电流?现在我正在查看具有不同放大器的不同电源,以获得相同的 12 电压。

雕刻停在中间。任何建议表示赞赏 #1078
所有者

我的 LaserGRBL 经常被锁定。每次开机的时候

在 $$ 配置中禁用归位
另请阅读一些文档https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#grbls-xval-settings-and-what-they-mean

雕刻停在中间。任何建议表示赞赏 #1078
作者

我的 LaserGRBL 经常被锁定。每次开机的时候

在 $$ 配置中禁用归位
另请阅读一些文档https://github.com/gnea/grbl/wiki/Grbl-v1.1-Configuration#grbls-xval-settings-and-what-they-mean

感谢您的所有帮助!
我让它在周末工作。
你是对的,激光从电路板上吸收了太多电流,我能够通过为激光提供额外的专用电源来解决这个问题。我花了一点时间才意识到将新供应商的地面同步到电路板上,但它现在正在工作。再次感谢您的帮助。我将尝试再建造一个具有更大更坚固的龙门架和激光器的装置。
