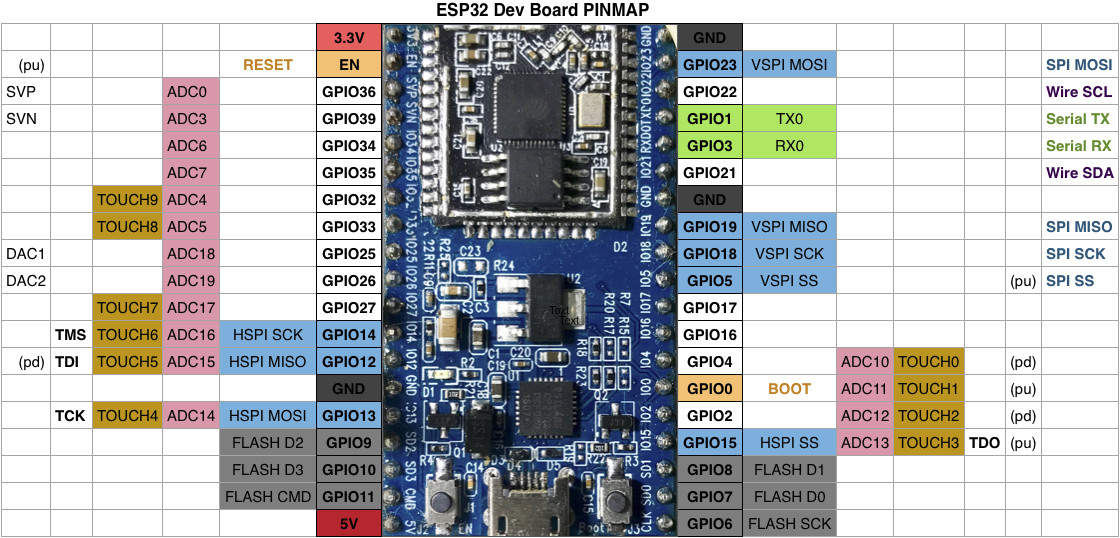

我认为你的引出线没问题。这是该板的引出线。您可以查看 cpu_map.h 以查看一些示例。
5V 引脚是输出或可用于为电路板供电。作为输出，它直接从 USB 5V 拉出。ESP32 会在无线电开启时消耗大量功率，因此增加任何超过几毫安的电流都可能会导致问题。 我使用 38 针版本。Node MCU 为 0.9 宽，ESP32 开发板 V4 为 1.00 宽。它们都工作正常，但 V4 质量更好。Node MCU 通常需要按下启动按钮才能进行编程。 |
入门问题 #82
|
我认为你的引出线没问题。这是该板的引出线。您可以查看 cpu_map.h 以查看一些示例。
5V 引脚是输出或可用于为电路板供电。作为输出，它直接从 USB 5V 拉出。ESP32 会在无线电开启时消耗大量功率，因此增加任何超过几毫安的电流都可能会导致问题。 我使用 38 针版本。Node MCU 为 0.9 宽，ESP32 开发板 V4 为 1.00 宽。它们都工作正常，但 V4 质量更好。Node MCU 通常需要按下启动按钮才能进行编程。 |
在 17 次错误的开始后，我准备再试一次。我的环境是激光蚀刻，它使用带有 Grbl 1.1f 的 Arduino Nano 或带有自制固件的 STM32F303K8。已重新设计控制器以接受 ESP32 NodeMCU-2S 板并想确认几点。
似乎并非所有作为 ESP32 NodeMCU-2S 销售的开发板都是一样的。找到具有 30、36 和 38 引脚的电路板。
