如果你打算用什么。闩锁很有趣，但你如何处理它？ |
|
我只是把磁铁转向一边。我正在使用一些 N42 10mm 磁铁，并让它们离传感器大约 15mm。如果右杆首先击中，则闭锁会起作用，因为当另一个民意测验通过时它会在拉开时解锁。有一种情况，如果它在你回家之前锁定，你可能需要重新启动所有东西，这已经发生过一次（不确定是什么原因导致的）..它工作得很好，唯一的麻烦是由于 4.5v min 导致的电平转换线混乱对于这些非常便宜的 us1881 传感器。我真的让它现在只用直接的电线和一些热缩管来运行，以防止短路。我的归位重复性很好，但我应该将其与机械开关或标准非闭锁霍尔传感器进行测试，以查看重复性的任何差异。 |
|

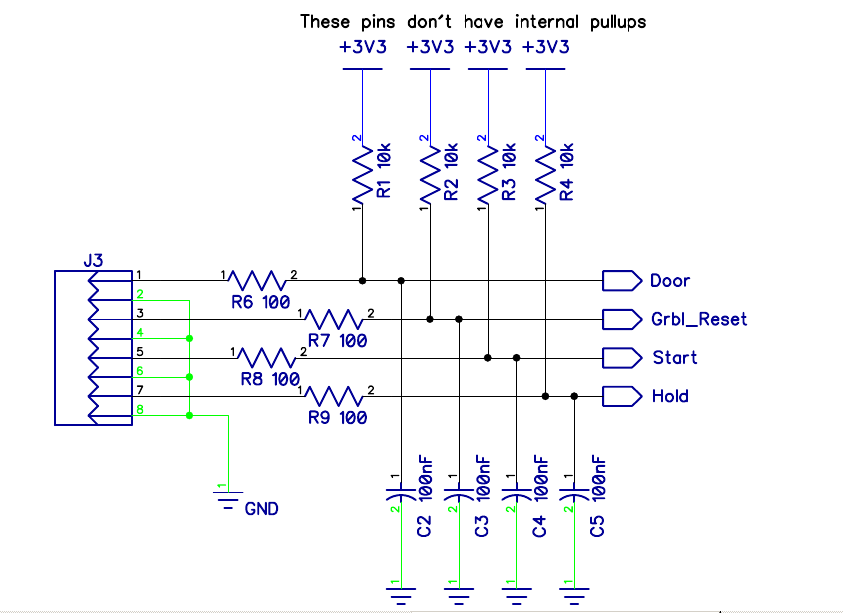

大多数 I/O 引脚都有可选的上拉和下拉电阻。有几个没有。我已经在这个页面上列出了那些。 |
.png "厅板 #151"){kind=avatar}
|
好吧，如果我理解正确的话，我只需要在那些限位开关输入上添加 100nf 上限就可以了？（我的意思是仅针对 esp32，在开发板上它已经存在） 因为没有上拉它会非常不稳定我猜默认的 cpu_map.h “激活” esp32 的内部上拉电阻？ 因为在你的原理图和维基上，那些 io 没有标记为需要外部上拉，例如门销。
另外，我相信你有充分的理由，但 100 欧姆电阻器有什么用？我猜是某种电流限制来保护 io，但 I=3.3/100 = 33ma witch 远远超出了 esp 可以提供的 12ma。我想我没有得到什么。我已经在某些 arduino uno 输出上看到了，但从未在输入上看到过！只是好奇 :’) |
|

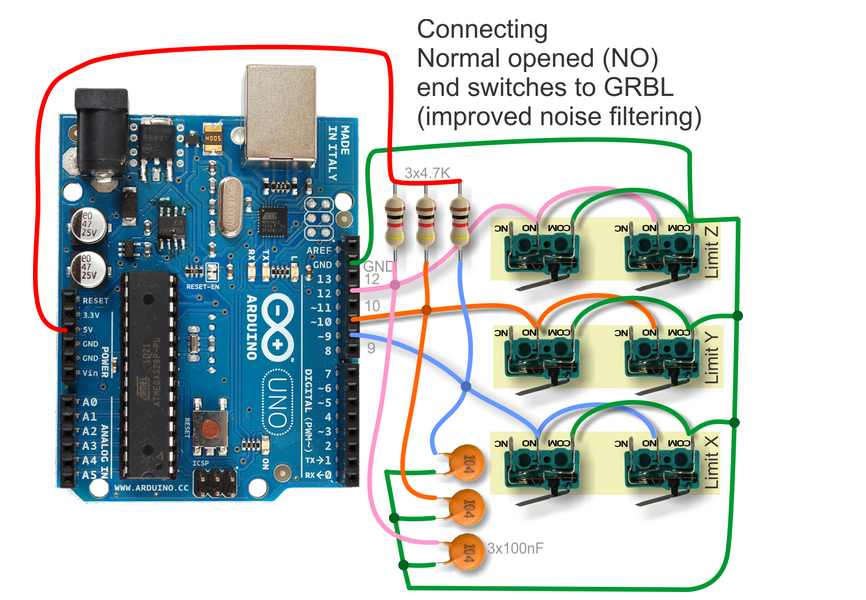

差点忘了。在 R1 R2 R3 和 R4 上使用 10k 与在 grbl wiki 上使用 4.7k 有什么区别？由于这不是低功耗设备，4.7k 应该更稳定，因为它会产生更大的电流，对吧？ |
|
|
我在这里做了一个霍尔效应传感器板：https ://easyeda.com/greenail/endstop_5v_3v_hall
我正在使用 LED 的电压降将信号降低到 esp32 3.3v TTL 范围。我想知道这是否有任何问题？我认为最大的问题是 LED 是否无法关闭，我知道这种情况很少见。电流很低，但仍可能是个问题@5v. 这个解决方案很好，因为当霍尔传感器锁定时 LED 也会关闭，但我想分压器效果更好？
我一直在将这些传感器与电平转换器一起使用，但我已经有太多电线了。我想让电线管理得到控制，并制作一个带有集成冷却装置的体面案例。有谁知道好的案例求推荐！
另外，是否有针对此类更一般性问题的讨论论坛？
