激光 PWM 引脚用于小型激光器的激光功率控制。我已经在一些蓝色二极管激光模块上试过了。信号仅为 3.3v，因此某些激光电源可能存在问题。

您认为 FET 和上拉电阻也可能有效。

您几乎可以将任何功能映射到 cpu_map 中的激光 PWM 和伺服 PWM 引脚。

当心。那是危险的电源和激光器。

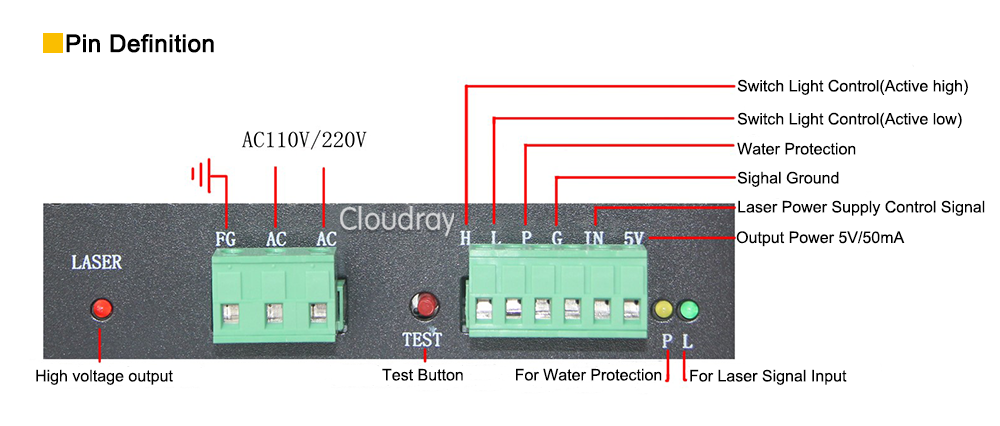

我通常连接到 TTL H，并将手动开火按钮设置为从 TTL L 接地。

嗨，巴特，
我有一个电平转换器可以转换为 5v，如何在 CPU 映射中将伺服 PWM 引脚设置为主轴/激光启用？我找不到选项。

另外，gbrl1.1 的动态激光功率是否在该分支中实现？

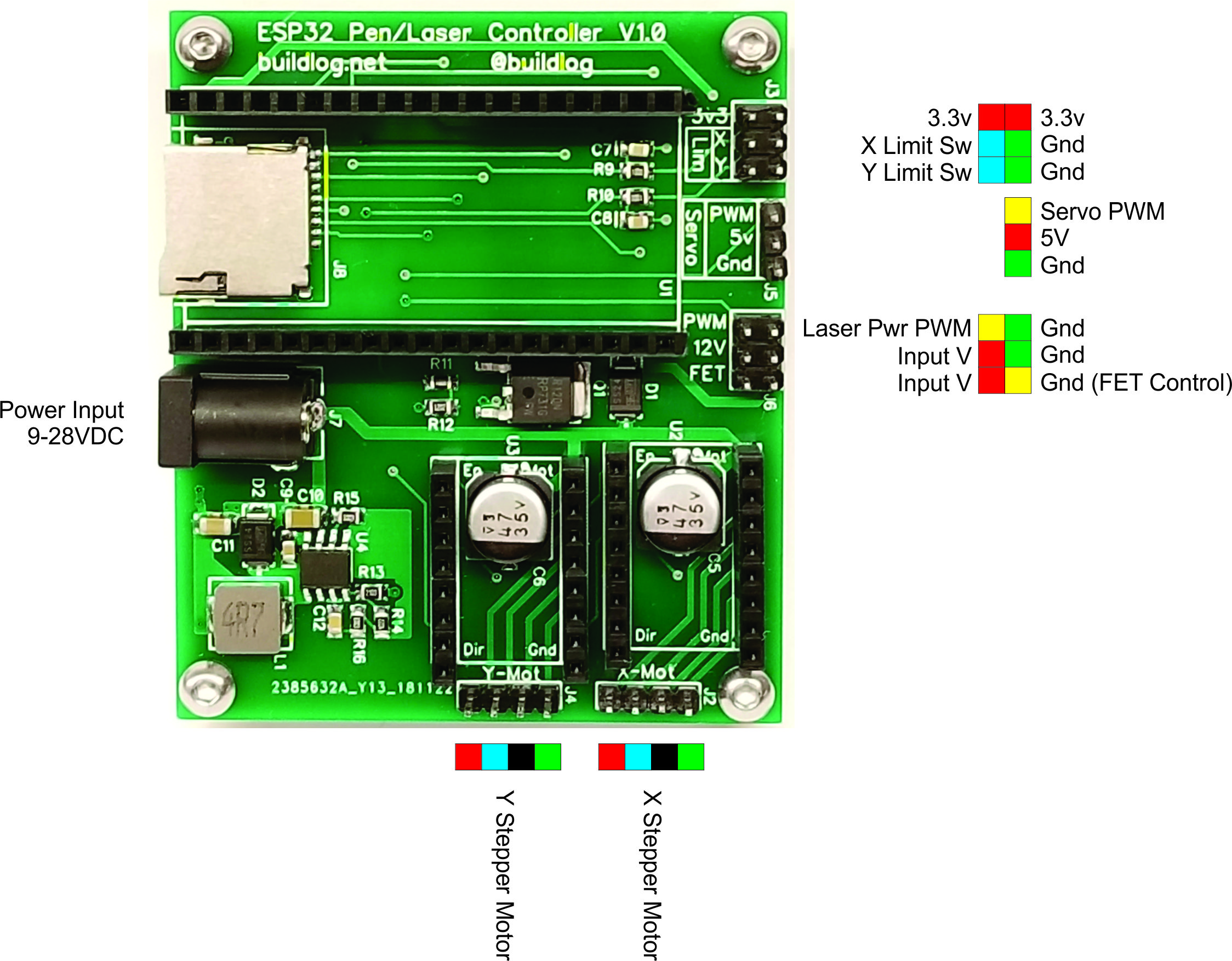

主轴（激光）引脚位于 GPIO_NUM_17 上，伺服位于 GPIO_NUM_27 上。Laser Pwr PWM 引脚应按定义工作。如果您想使用伺服 PWM 引脚而不是激光 Pwr PWM，您可以注释掉#define USING_SERVO并更改#define SPINDLE_PWM_PIN GPIO_NUM_17为#define SPINDLE_PWM_PIN GPIO_NUM_27

实施动态激光功率。你需要用 $32=1 打开它

对不起，我有点含糊。

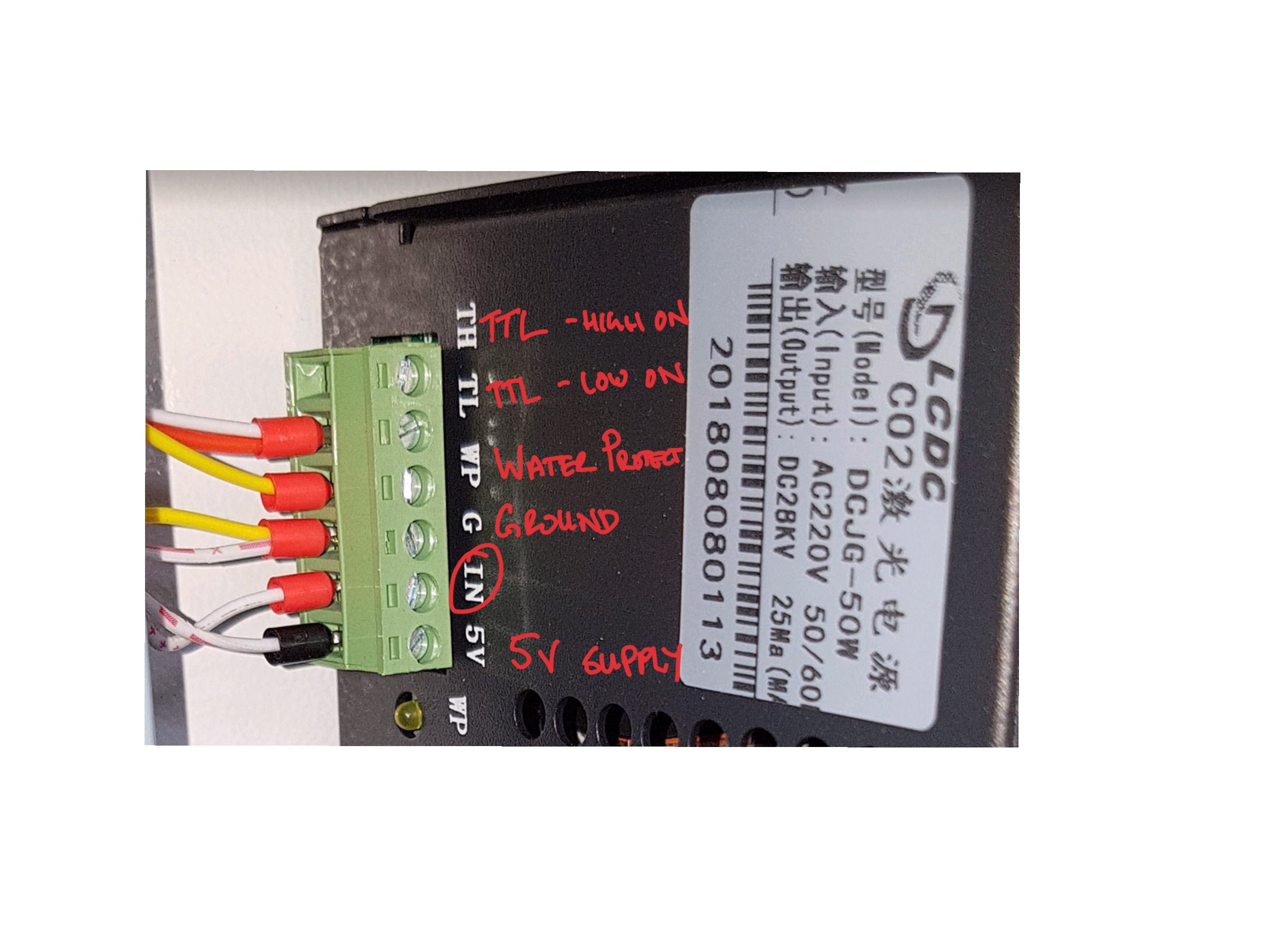

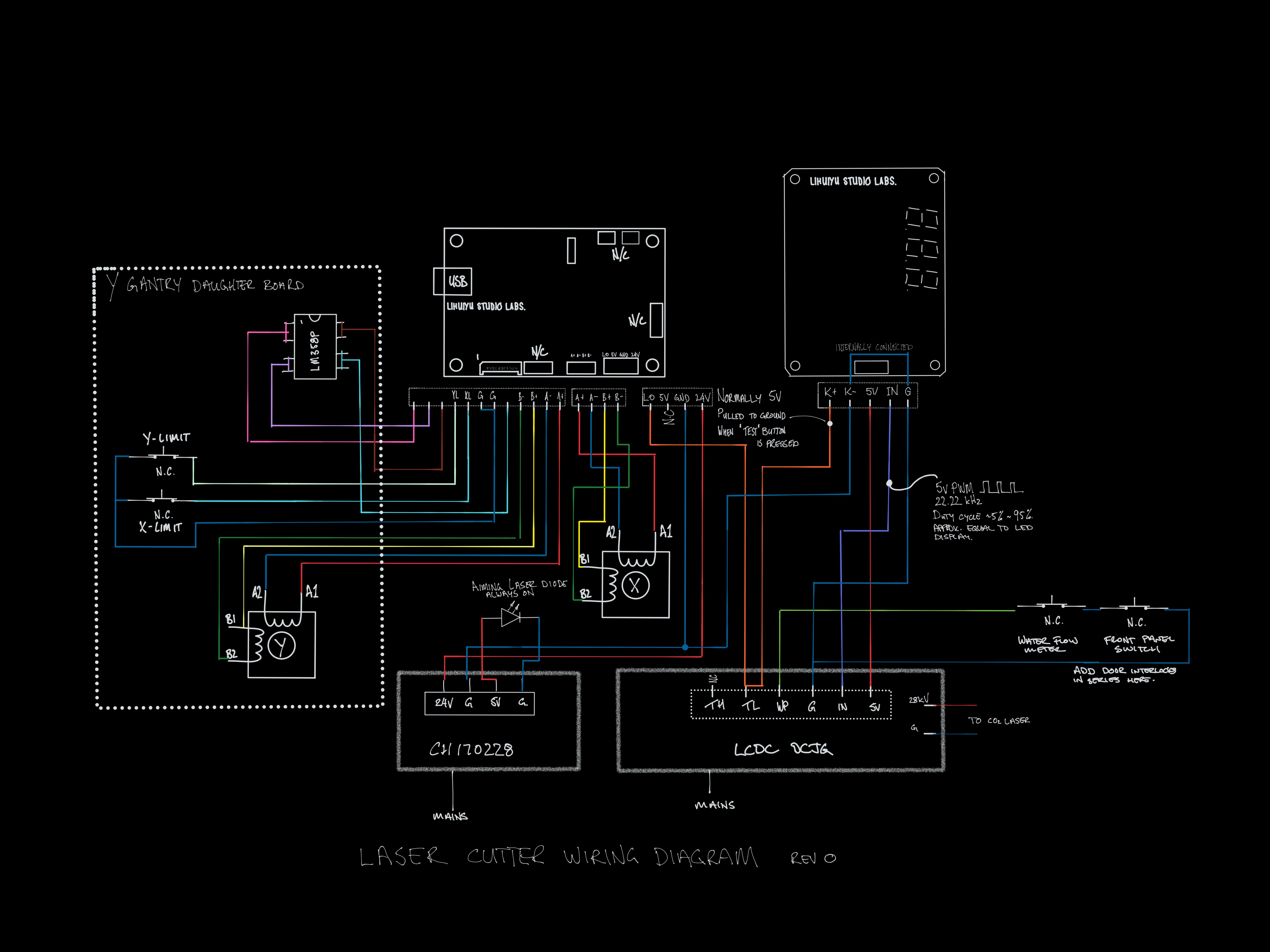

我想保持激光 PWM 不变。我想将伺服 PWM 更改为激光/主轴启用并将其连接到 PSU 上的 TH。我认为这是连接此 PSU 的正确方法。

否则，我可以将 TL 短接到地（或 TH 短接到 5v），使激光仅通过 PWM 信号发射。
我不知道启用引脚是否比依赖 PWM 信号提供更好的功能或安全性
你认为是否需要使用启用引脚

你可以试试看。定义一个spindle enable pin并赋值pin 27。你只需要改变cpu map文件。

那么 在CPU映射中
#define SPINDLE_ENABLE_PIN GPIO_NUM_27 ？

是的，注释掉 GPIO_NUM_27 的任何其他用途。注释掉这个应该可以做到。

//#define USING_SERVO  // uncomment to use this feature

嗨，
我已经让一切正常。我正在使用伺服 PWM，它是 5v 的激光 PWM，我正在使用激光功率 PWM 引脚和用于激光启用的电平转换器。

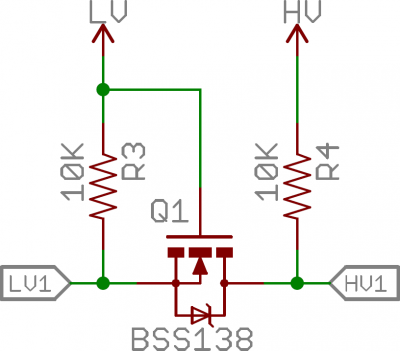

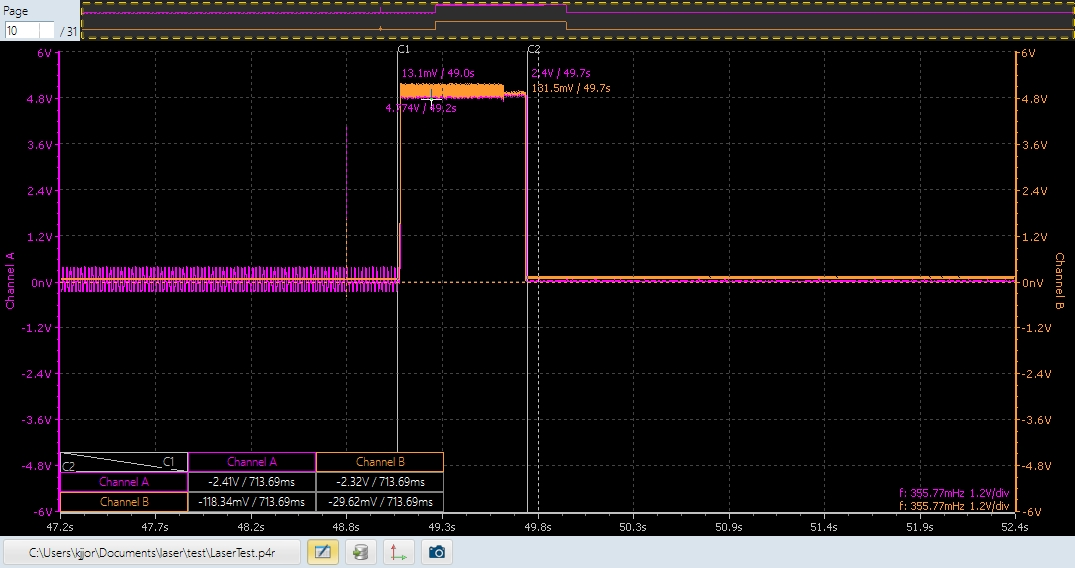

电平转换器与此类似。（感谢 sparkfun） 我现在遇到的唯一问题是启动和重置时的小尖峰导致激光发射。 关于阻止这种情况的最佳方法的任何想法？我想反转启用引脚并连接到 TL，这样我就需要 PWM 上的高信号和启用上的低信号，我认为这不太可能意外发生。你怎么认为？ 注意我打开电源时的小尖峰和启动期间的长尖峰。当我重新启动时会出现相同的信号，只是时间长了一点。
