注释
.png "某些弧线转换时不必要的 TP 减速 #447"){kind=avatar}
合作者作者
|

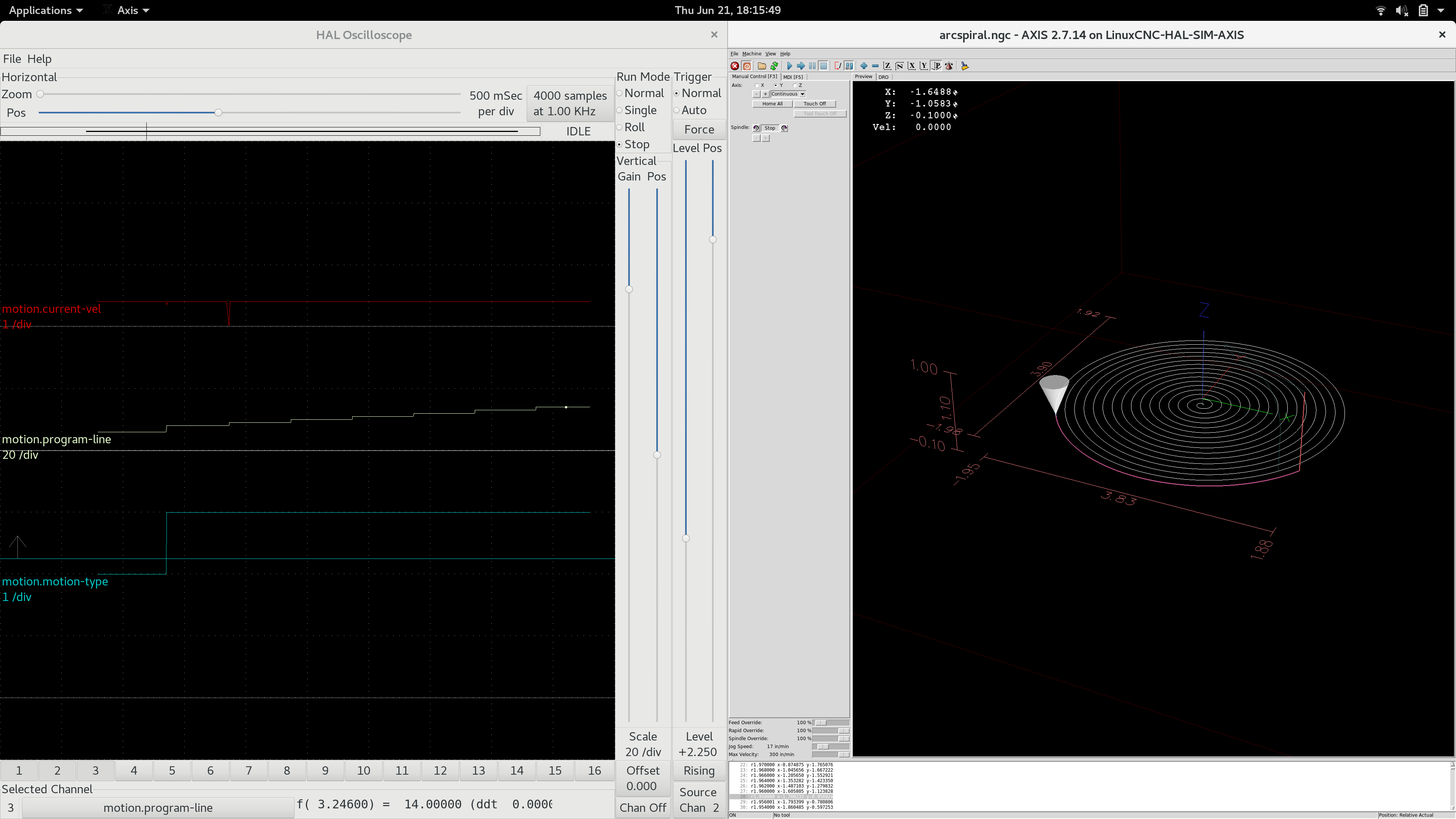

这是一个 halscope 跟踪，它显示了 arc-arc 转换的相同减速（来自 nc_files 中包含的 arcspiral.ngc 示例）。 我在程序的第一个弧上触发了示波器。迹线显示弧开始和停止的位置。减速发生在第一个弧的末尾，就像上面的例子一样。 同样，第一个圆弧开始处的光点不是问题，这是由于刀具路径中的尖角造成的。 |
.jpg "某些弧线转换时不必要的 TP 减速 #447"){kind=avatar}
|
这与问题#426相关吗？ 我们认为这会导致等离子机器出现问题，因为减速/停止会导致等离子弧在该点燃烧一个草皮，因为切口宽度是行进速度的函数。很难隔离，因为用户注意到它有覆盖整块钢板的大而复杂的巢穴，但有人正在研究它，并会在有机会时报告一个例子。 |
.png "某些弧线转换时不必要的 TP 减速 #447"){kind=avatar}
合作者
最初在这里报道：https ://www.cnczone.com/forums/tormach-pathpilot-/354884-tormach.html
注释 6 中的 g 代码在 2.7.13 sim/axis 机器上运行时会产生以下结果： 注意机器速度如何在退出第一个圆弧时下降到 0。
进入第一个圆弧和从第二个圆弧退出时的部分减速是预期的，因为刀具路径在那里形成尖角，但从第一个圆弧到随后的直线进给的过渡看起来相切（或至少接近相切），在 G64 生效的情况下，速度不应降至 0。
此问题在 2.7 和 master 上可重现。
这个 g 代码演示了这个问题：
