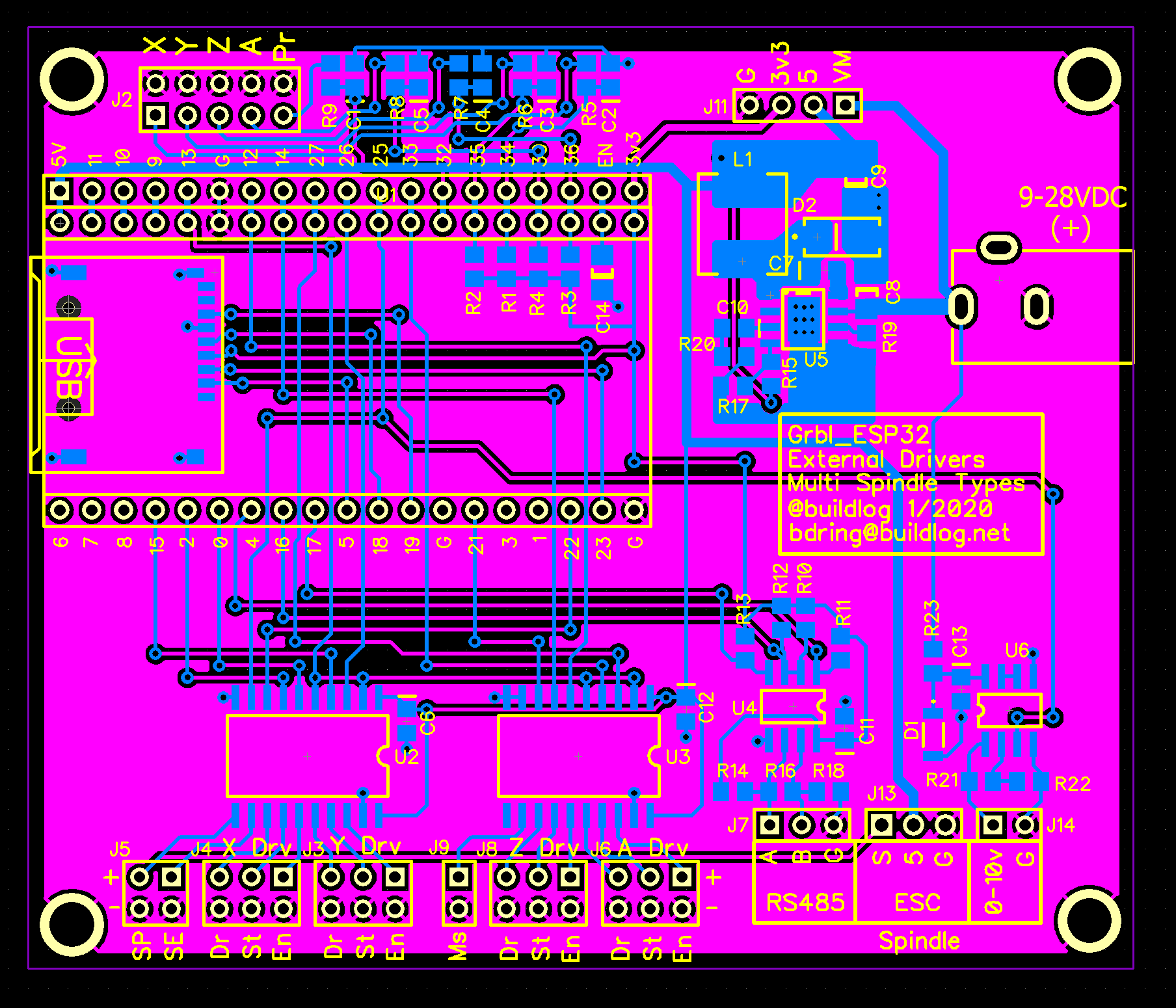

我创建了一个新的测试 PCB 来测试一些新功能和硬件。
外部步进驱动器。
人们对为外部驱动器供电很感兴趣。这些是带有在 5V (~20ma) 上运行的光电隔离器的类型。此 PCB 使用 74ACT245 芯片来转移此电压，并且每个通道可以驱动 50ma。大多数电平转换器（如 TXS0101）无法做到这一点。
新的主轴类型。
该板还将测试主轴控制电路以驱动 VFD 型主轴。我有模拟 0-10V 和 RS485/Modbus。
它还具有通过 74ACT245 提供的 ESC 和 5V PWM。某些 PWM 速度控制器具有强大的下拉电阻，这会导致某些电平转换器出现问题。
