它仅适用于 ESP32 处理器。bdring 的 tindie 商店中有一些兼容的防护罩。Arduino Nano 的任何东西都必须使用常规的 Grbl，而不是 Grbl_ESP32。 |
|
我知道它适用于 ESP32 处理器。我的问题是……如果我将 ESP32 开发板放在 Arduino Nano CNC 屏蔽上，它会工作吗？或者我必须通过代码更改引出线？ |
|

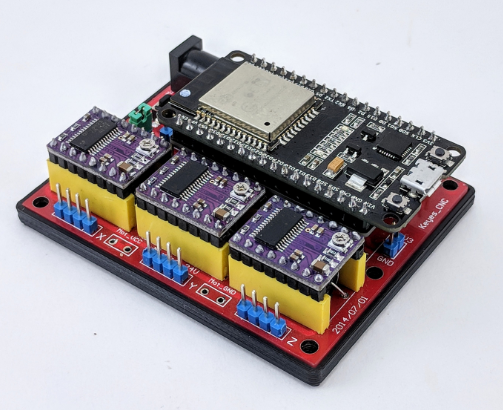

我不确定您如何将 ESP32 板放在 Nano 的防护罩上。ESP32 开发板更长、更宽、引脚更多、运行电压为 3.3V 而不是 5V 等。您必须制作一个适配器板来处理所有这些问题。如果您确实制作了这样的电路板，则可以根据需要布置引脚。制作转接板的工作类似于为 ESP32 制作完整的屏蔽罩。 |
|

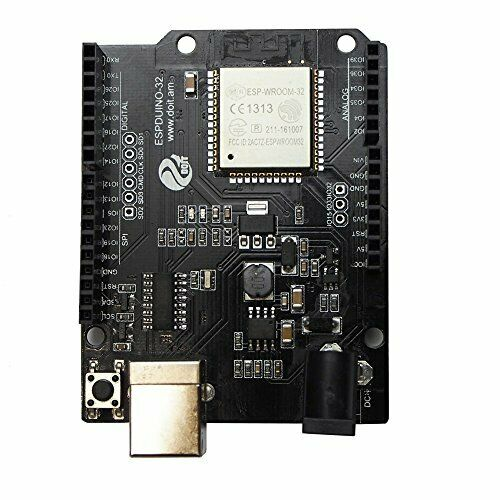

最接近 Arduino 兼容性的是 ESPDuino-32。您可以将它与某些 Arduino UNO CNC 屏蔽一起使用。
|
|
这里有一些关于Nano 适配器板的讨论。
|
|
但是您将无法在 CNC Shield 打开的情况下对其进行编程。
|
.png "数控盾牌？ #362"){kind=avatar}

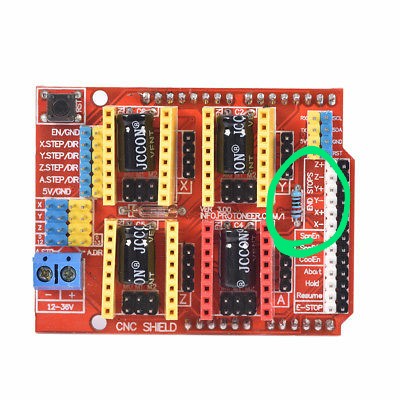

我之前将此组合用于 2 轴 + 伺服 Z 轴。与 V3 防护罩配合使用效果很好。我需要移除步进器使能引脚的上拉电阻，但除此之外没有问题。 这将是该防护罩的机器定义 |
|
是的，ESPDuino 工作正常，但缺少 SD 卡。 |
|
那么，如果我在 ESPDuino 上插入一个 cnc 屏蔽，它会工作吗？ |
|
嗯..我刚打开“Machines”文件夹，我看到了 ESPDuino 的引出线，所以…我刚订购了一个 ESPDuino 来测试它。谢谢你们的帮助！ |
|
好吧..我买了一块WEMOS D1 R2板。 |
|
我正在尝试构建草图并上传到 WEMOS D1 R2 板。 对于电路板构建，我选择了“WEMOS D1 MINI ESP32”，因为我在列表中找不到更接近 D1 R2 电路板的东西。 有任何想法吗？ |
|
串行端口错误或者这是旧的启动按钮问题。我不认为该板有启动按钮。 尝试将电路板类型更改为列表中的第一个。“ESP32 开发模块” 供应商说要做什么？ |
|
如果是 ESP8266 控制器，Grbl_ESP32 将不会在其上运行。 |
|
我明白了… |
你好，
ESP32 平台的新手。
我想问一下这个固件是否适用于 Arduino Nano CNC Shield v4？
它兼容吗？
谢谢
