> 推推 > $2 步端口反转不起作用？ #488

$2 步端口反转不起作用？ #488

推推 grbl 3年前 (2023-01-30) 176次浏览
关闭
jimfong1 打开了这个问题 2020 年 7 月 21 日 · 4条评论
关闭

$2 步端口反转不起作用？#488

jimfong1 打开了这个问题 2020 年 7 月 21 日 · 4条评论

注释

请回答以下问题。

您使用的是什么版本的固件？20 年 7 月 19 日下载的版本

问题是否可重复？是的

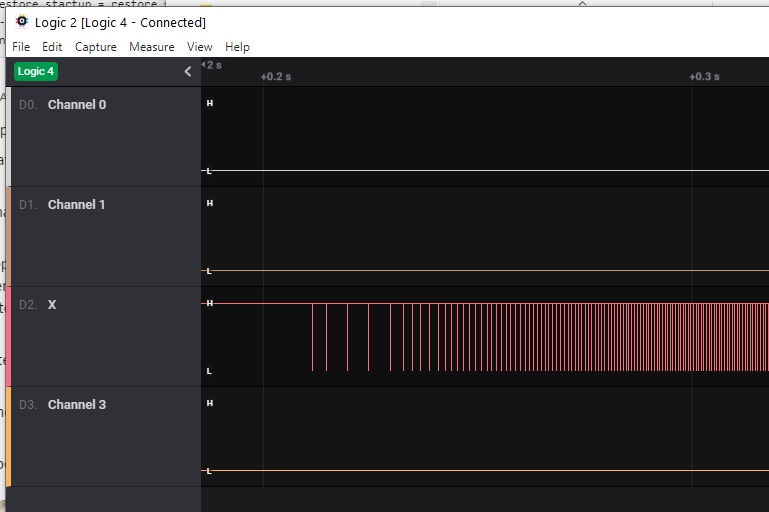

什么情况下会出现bug？不反转步进脉冲，用示波器检查。

重要如果您粘贴固件代码，请使用C++ 语言的Markdown 代码和语法高亮。使用三个反勾法。

  #define EASIER_TO_READ true
 jimfong1 添加了 漏洞 有些东西不工作标签 2020 年 7 月 21 日
所有者

请按…发布您的启动消息

https://github.com/bdring/Grbl_Esp32/wiki/Requesting-Help#boot-messages
作者
jimfong1 评论了 2020 年 7 月 21 日 •

编辑

对不起，启动消息和配置

只有 Y 轴和 Z 轴会正确反转，但 X 轴不会。

MSG:Grbl_ESP32 Ver 1.2a Date 20200710]
[MSG:Compiled with ESP32 SDK:v3.2.3-14-gd3e562907]
[MSG:Using machine:ESPDUINO_32]
[MSG:Axis count 3]
[MSG:RMT Steps]
[MSG:PWM主轴输出:19, Enbl:-1, Dir:18, Freq:5000Hz, Res:13bits]
Grbl 1.2a [‘$’ for help]
$+
$0=3
$1=255
$2=7
$3=0
$4=0
$5 =0
$6=0
$10=1
$11=0.010
$12=0.002
$13=0
$20=0
$21=0
$22=0
$23=1
$24=200.000
$25=2000.000
$26=250
$27=1.000
$30=1000.000
$31=0.000
$32=1
33 美元=5000.000
美元 34 美元=0.000 美元
$35=0.000
$36=100.000
$80=0
$81=0
$82=0
$83=0
$84=0
$90=0.000
$91=0.000
$92=0.000
$93=0.000
$94=0.000
$100=80.000
$101=80.000
$102=100.010 =010.010 $102=1011.010
=010.010
$100 30000.000
$ 112 = 1000.000
$ 120 = 2000.000 $ 121 =
2000.000 $
122 = 200.000
$ 130 = 300.000
$ 131 = 300.000 $ 132 = 300.000 $ 132 =
300.000 $
140 = 0.250 = 0.250 $
141 = 0.250
= 0.250 =16 $171=16 $172=16

行
所有者

它似乎对我有用。我正在使用最新的主分支。

[MSG:Grbl_ESP32 Ver 1.3a Date 20200720]
[MSG:Compiled with ESP32 SDK:v3.2.3-14-gd3e562907]
[MSG:Using machine:ESPDUINO_32]
[MSG:Axis count 3]
[MSG:RMT Steps]
[MSG:Init Motors]
[MSG:X Axis standard stepper motor Step:GPIO(26) Dir:GPIO(16) Disable:None]
[MSG:Y Axis standard stepper motor Step:GPIO(25) Dir:GPIO(27) Disable:None]
[MSG:Z Axis standard stepper motor Step:GPIO(17) Dir:GPIO(14) Disable:None]
[MSG:Global stepper disable pin:GPIO(12)]
[MSG:No spindle]
more...

作者

我以为我下载并编译了最新版本，但显然不是。它现在正在工作。抱歉浪费你的时间。
谢谢

问候，

吉姆
