亲爱的mmeulstee， 由于以下可能性之一，
|
.jpg "为 ZBaitu (81x46) 翻译 Machine.h #1270"){kind=avatar}
|
转换器转换 .h 文件，其定义类似于控制器引出线。您附加的文件是一个 $$ 设置文件，它定义了每毫米步数和速率等内容。转换器无法处理 $$ 设置。 |
|
如果我只有预编译的 grbl_esp32，我该如何获取该文件 |
|
要求提供预编译文件的人为您提供配置文件 – 或者搜索他们的网站或 github 存储库。如果他们拒绝，他们就违反了 Grbl_Esp32 的 GPL 许可条款。对于擅长隐藏的供应商，另一种可能性是查看旧的“翻译机”问题，看看是否有人已经为像您这样的板进行了翻译。这些人可能已经成功地找到了一个配置文件，或者从原理图或逆向工程等其他信息中创建了一个配置文件。 |
|
好的，去看看 |
|
现在问了两次文件，仍然没有回应。 [MSG:Using machine:LASER_ENGRAVER] $Stepper/Enable/Delay=0 仍然不知道如何在 config(.h/.yaml) 中实现它 |
|
我们基本上需要对控制器进行逆向工程。
|
|
首先感谢您抽出宝贵时间

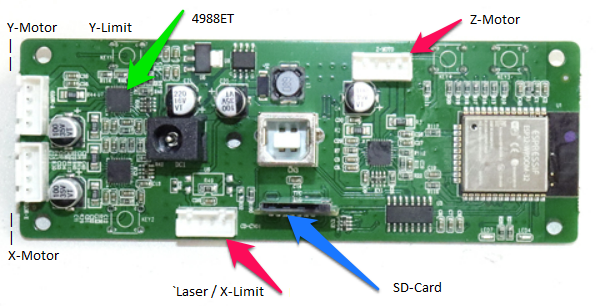

Y-Limit on the board with microswitch 步进驱动器是 4988ET X-limit 和 Laser 共享相同的 GND —– [12V-GND-PWM-Switch] |
|
限位开关是否用于归位？ |
|
是 X0 和 Y0 处的归位 |
|
是否有显示开关引脚的 [MSG: …. ] 行？ |
|
[MSG：引脚 GPIO(13) 上的 X 轴限位开关] |
|
|
目前 Z 尚未使用（未来计划） |
|
我猜 Y/X 问题是针对 |
|
再次感谢您在这方面的帮助和努力，我要去睡觉了。 |
|
我建议您使用 Z 开关输入作为第二个 Y。我已经为该设置制作了配置文件。 这是。 board: Zbaitu Controller
name: Zbaitu XYY Laser
meta: B. Dring for @mmeulstee 8/30/2022
stepping:
engine: RMT
idle_ms: 255
pulse_us: 4
dir_delay_us: 1
disable_delay_us: 0
start:
must_home: false
deactivate_parking: false
check_limits: false
axes:
shared_stepper_disable_pin: gpio.12
x:
steps_per_mm: 80.000
max_rate_mm_per_min: 50000.000
acceleration_mm_per_sec2: 800.000
max_travel_mm: 810
soft_limits: true
homing:
cycle: 1
positive_direction: false
mpos_mm: 0.000
feed_mm_per_min: 200.000
seek_mm_per_min: 3000.000
settle_ms: 250
seek_scaler: 1.100
feed_scaler: 1.100
motor0:
limit_neg_pin: gpio.13:pu:low
hard_limits: false
pulloff_mm: 1.000
stepstick:
step_pin: gpio.14
direction_pin: gpio.27
y:
steps_per_mm: 80.000
max_rate_mm_per_min: 50000.000
acceleration_mm_per_sec2: 800.000
max_travel_mm: 460.000
soft_limits: true
homing:
cycle: 2
positive_direction: false
mpos_mm: 0.000
feed_mm_per_min: 200.000
seek_mm_per_min: 3000.000
settle_ms: 250
seek_scaler: 1.100
feed_scaler: 1.100
motor0:
limit_neg_pin: gpio.39:low
pulloff_mm: 1.000
hard_limits: false
stepstick:
step_pin: gpio.26
direction_pin: gpio.25:low
motor1:
limit_neg_pin: gpio.34:low
pulloff_mm: 1.000
hard_limits: false
stepstick:
step_pin: gpio.33
direction_pin: gpio.32:low
spi:
miso_pin: gpio.19
mosi_pin: gpio.23
sck_pin: gpio.18
sdcard:
card_detect_pin: NO_PIN
cs_pin: gpio.5
Laser:
pwm_hz: 5000
output_pin: gpio.17
enable_pin: NO_PIN
disable_with_s0: false
s0_with_disable: true
tool_num: 0
speed_map: 0=0.000% 1000=100.000%
|
|
就像一个魅力，非常感谢你。 |
此问题会自动将 Grbl_Esp32 机器定义文件转换为 FluidNC YAML 格式。
将标题中的 YOUR NAME 更改为标识您的机器配置的某个字符串。
重要提示：仅更改标题中您的姓名部分，而不是整个标题。如果更改整个标题，GitHub 将不会运行转换器程序。
在此处附加您的机器定义文件 – 但首先将 .h 扩展名更改为 .txt，因为 GitHub 不允许您附加具有 .h 扩展名的文件。提交问题，几分钟后，新评论将出现在 FluidNC YAML 文件中。
重要提示：附加文件 – 不要将文件文本粘贴到问题中。如果粘贴，转换器将无法工作。
M81_配置.txt
