所有工具都使用数据库中的信息。 |

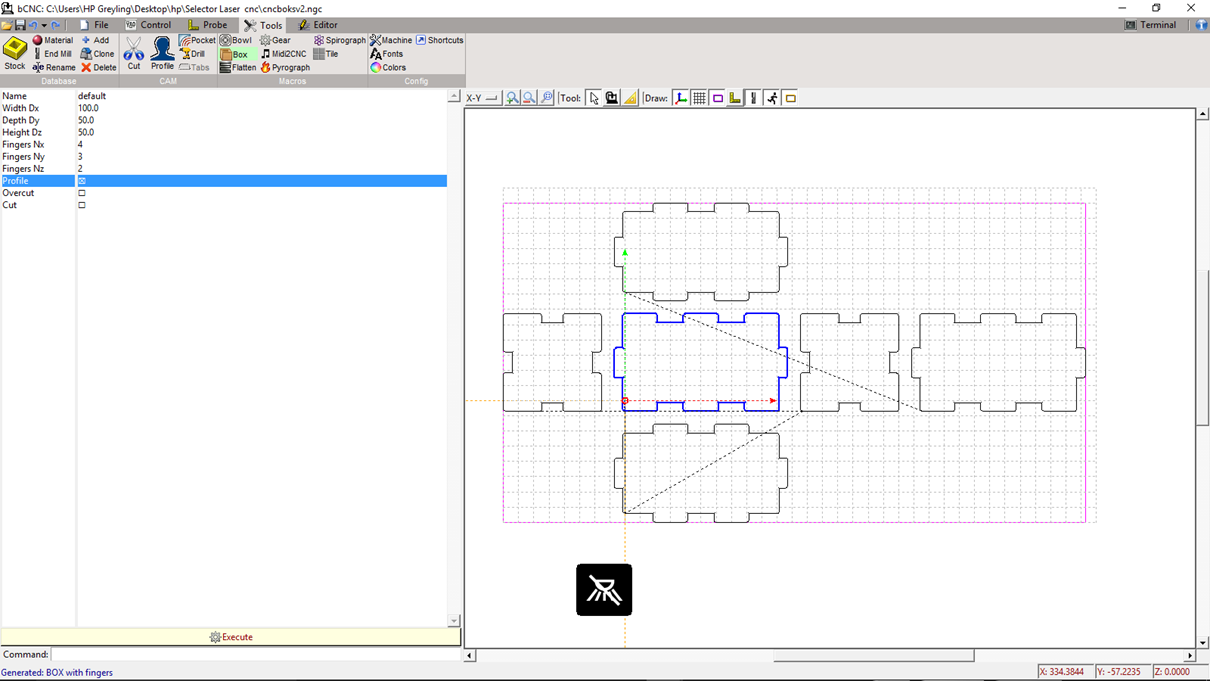

从您的图像中,我看到立铣刀已被考虑在内。您可以看到边缘是立铣刀半径的“圆形”,并且根据立铣刀的半径也会出现过切。 |
请注意,如果宽度、深度和高度为正,则它们指的是盒子的内部尺寸(不包括库存的厚度)。如果它们是负数,它们指的是盒子的外部尺寸。 |
我的问题是这样的。确认我的所有设置后,选择了正确的厚度和 选择任何过切或轮廓只会使问题恶化。 Inam 真的很抱歉给您带来不便,但我想知道 附言。我尝试用所有 3 种不同的类型(过切、剖面和 再次感谢 Hermann
|
我不确定我明白你的意思。您能否将您的 .bCNC(配置文件)以及您试图了解问题所在的盒子的设置发给我。 |
你好! 我附上了我的配置文件和我要剪切的文件。 非常感谢您的帮助。 关于另一个问题 您是否必须安装 GRBL v 0.9j 才能进行自动调平? |
不是系统 bCNC.ini,而是用户 ini。通常可以在您的主文件夹中找到,因为 .bCNC Autolevelling |
瓦西利斯 希望现在是正确的。 再次感谢您的耐心等待 赫尔曼 |

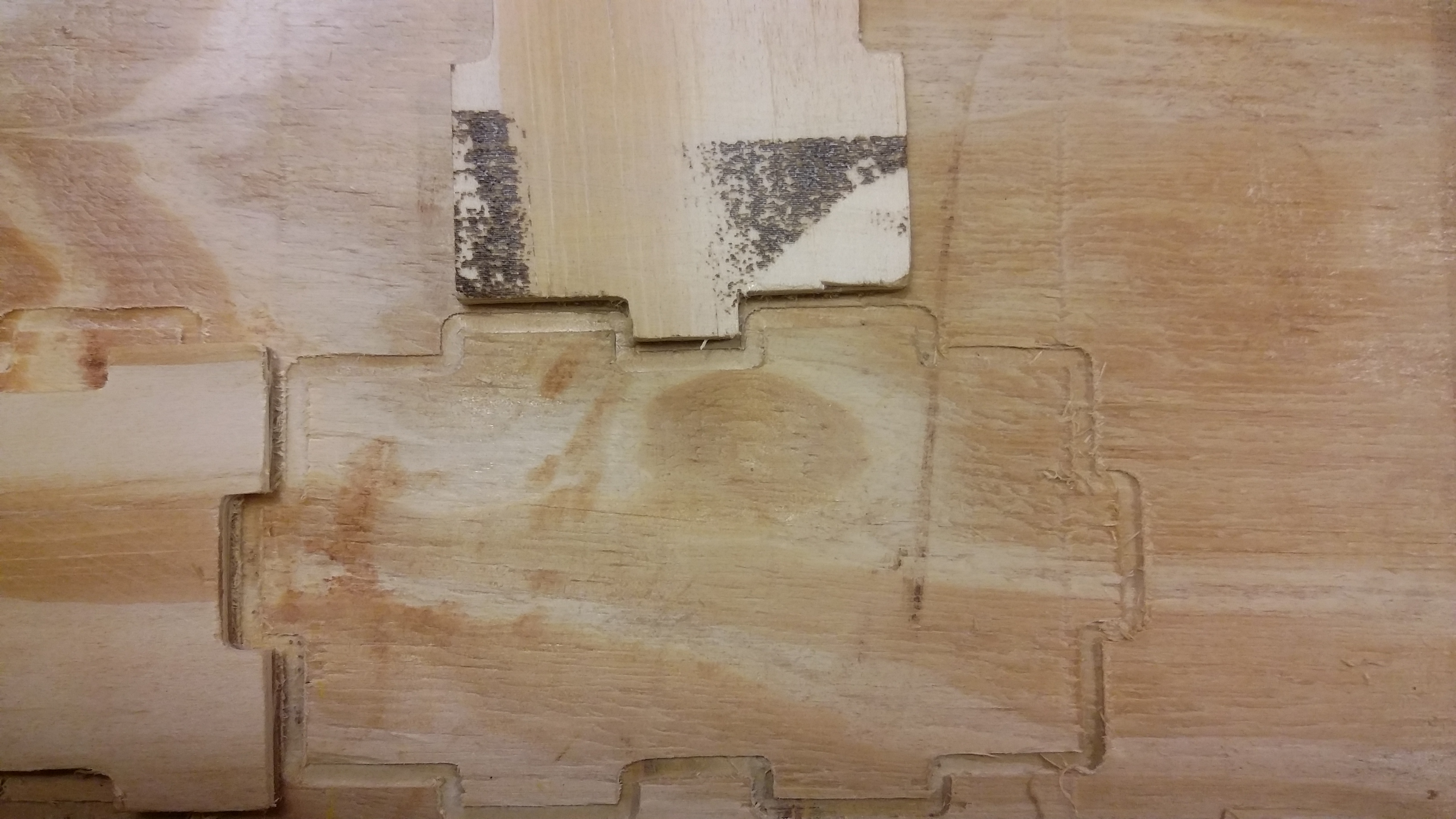

希望这能更好地解释我的困境。 在所附的照片中,您可以看到它 希望这会有所帮助
|
瓦西利斯 你的尺寸是正确的。这就是我想要的。但是看看 我无法解释绘图和实际剪辑之间的区别
|
我没看到照片? |
上一封邮件。抱歉应该这么说。
|
我还是不明白。什么邮件我没有收到任何邮件。我在你的帖子旁边看到一个小的电子邮件图标,但点击它没有任何反应。 |

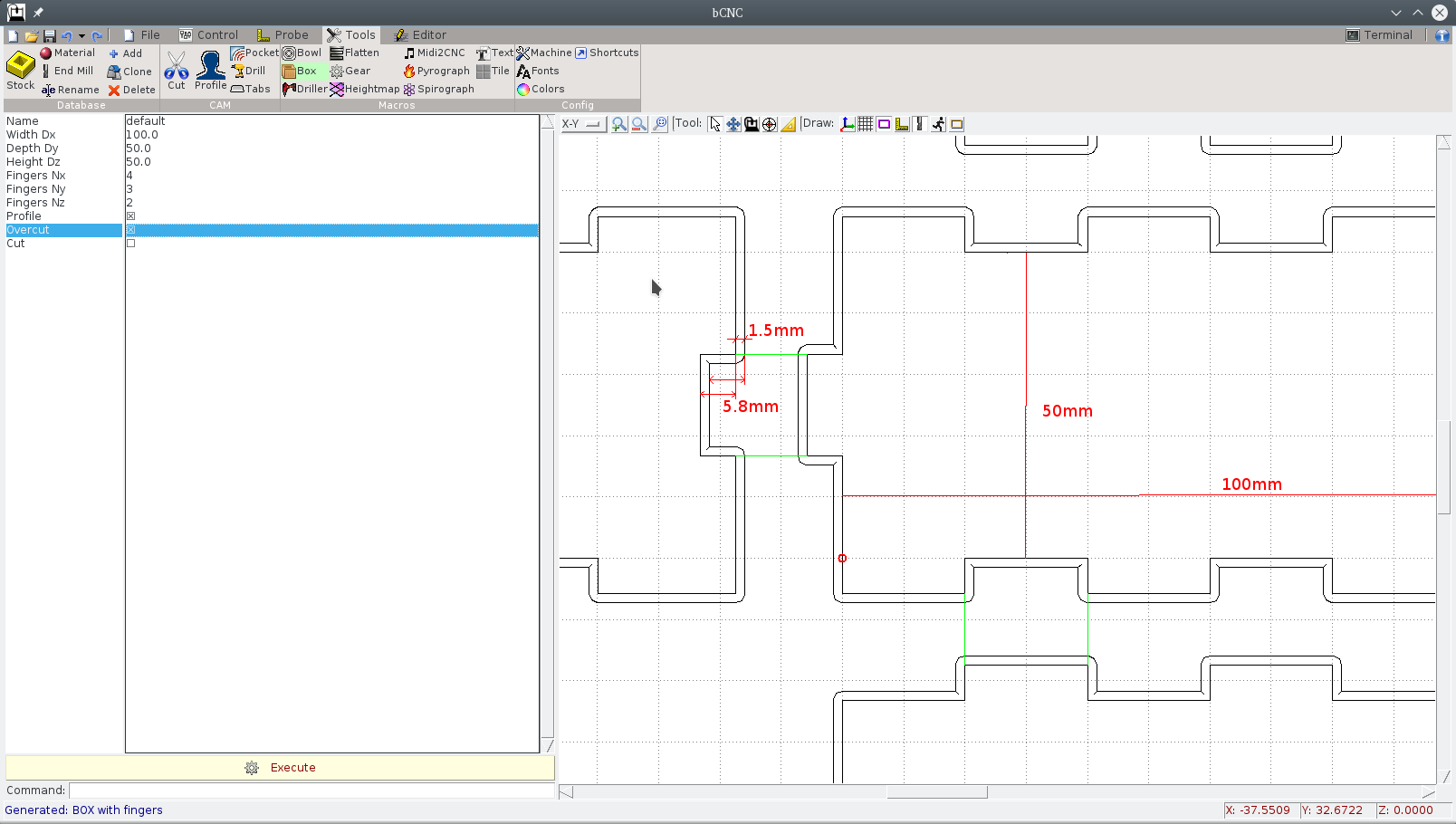

你确定你匹配的是正确的边吗?每个侧面方向 X/Y/Z 的手指尺寸取决于手指的数量和所需的尺寸。在我之前发送的图像中,您可以看到我绘制的绿线,以显示将要创建 |
这是我检查的第一件事。 感谢您的耐心等待。我将继续使用不同的设置,直到我
|
我正在关闭它,因为它似乎不是 bCNC 的问题。但是,如果您找到问题的原因,请及时通知我们 |
嗨,首先是很棒的应用程序!刚开始绕过它。在设置好我的位和材料后尝试使用盒子工具我是一个没有编码经验的爱好者,所以如果我的问题看起来很愚蠢请原谅我的经验不足..
我遇到的第一个问题是工具的手指尺寸不正确。我尝试了切割、过切和剖面切割。每次手指太小或太大。在切割模式下显示的图像,但在实际切割手指时仍然太小,相应的部分太大。
我查看了 gcode,令我担心的是它在进行计算时似乎没有考虑到铣刀位大小。我复制了我的盒子 gcode 的开头
(块名称:标题)
(块扩展:0)
(块启用:1)
M5
(块名称:Box-Bottom)
(块扩展:0)
(块启用:1)
(框:100 x 50 x 50)
(手指:5 x 3 x 3)
(位置:0,-5.7)
(尺寸:100,50)
(齿:5,-3)
(刀具直径:0)
g0 X2.24269 Y-5.7
g1 z0 f250
g1 x22.24269 y-5.7 z0 f700
g1 x22.24269 y0 z0
g1 x42.24269 y0 z0
g1 x42.24269 y-5.7 z0
g1 x62.24269 y-5.7 z0
g1 x62.24269 y0 z0
g1 x82.24269 y0 z0 g1 x82.24269 z0
g1 x82.24269 y-5.7 z0
g1 x102.24269 y-5.7 z0
如您所见,它表示工具直径 = 0。
这是我在做什么吗?如果是这样,我该如何纠正它(考虑到我的编码限制)?
