工具更改设置 #231

推推 grbl 3年前 (2023-01-31) 172次浏览
关闭
ericrector 打开了这个问题 2016 年 2 月 9 日 · 6条评论
关闭

工具更改设置#231

ericrector 打开了这个问题 2016 年 2 月 9 日 · 6条评论

注释

工具更改设置 #231

这是我的代码：

G00 Z25.4000
M06 T01  ; 0.8128
G01 Z0.0000 F508.00
G00 Z2.5400
M03

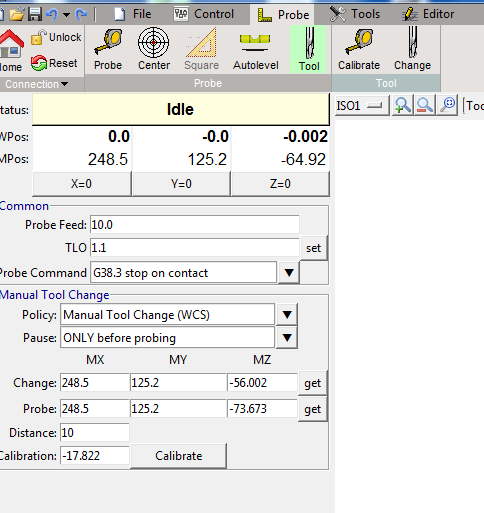

这是我的工具更改设置：

工具更改设置 #231

换刀程序运行；它会降低工具，直到它接触到触摸板（1.1 毫米厚），然后返回到更换位置。

一切似乎都正常，直到 CNC 再次开始运行，返回到之前的 z 而不是探测到的新 z。

我尝试了很多不同的设置，但我就是找不到正确的设置。

是否有关于如何设置换刀的说明？

谢谢你的帮助。
工具更改设置 #231
所有者

在开始运行之前，您是否执行了以下操作：

  1. “零”接触库存表面的 z 轴
  2. 运行“校准”周期以找到库存零和触摸板之间的 Dz
工具更改设置 #231
作者

谢谢，我认为这是关键。

首先，我运行了一个小宏来查找 Z0：

G38.2 Z-10 F25
G10 P0 L20 Z1.1
G0 Z5

然后我按照你说的运行了“校准”。

  • 按照这个顺序是有效的。

有触控板功能吗？

你也有一个帮助页面，什么是 TLO 和 WCS，或者工具更改的不同“策略”？
工具更改设置 #231
所有者

触控板功能是什么意思？有一个“探测”功能可以让您完全按照您找到 Z0 的方式进行操作。

不幸的是，wiki 有点落后（软的说法）。开发人员在编写文档方面非常糟糕 :)
bCNC 正在大力开发，其新功能根本没有记录。
例如，您发送的图片已经很旧了。在当前版本中，您还可以在探测选项卡中获得“方向”信息。
但欢迎您提供帮助并直接将您的发现写在 Wiki 页面上。

TLO 是工具长度偏移，WCS 是工作坐标系（CNC 中
的标准术语）策略是 bCNC 如何扩展或不扩展工具更改命令。

  • Send M6 commands将按原样发送线路到控制器。Grbl 会错误地拒绝它。
  • Ignore M6 commands将完全跳过 M6 并且不会将其发送到控制器。或多或少其他发件人在做什么
  • Manual Tool Change (WCS)bCNC 会将 M6 命令扩展为换刀循环，最后会重新调整 WCS 以匹配刀具的新偏移量。它具有在控制器重置之间持续存在的优点，但是 WCS 将始终反映安装在主轴上的工具，而不是工件。
  • Manual Tool Change (TLO)bCNC 将像以前一样扩展 M6，而不是设置 WCS 将设置 Grbl 的 TLO 变量以匹配您进行校准的工具与新工具之间的偏移差异。这是在大型机器上工作的标准方法，WCS 反映的是安装的零件而不是工具。但是，您需要有一个经过校准的“探针”工具，它可以始终为您提供相同的参考。TLO 将在控制器复位时丢失。
工具更改设置 #231

该线程需要以某种方式进行编辑并移至 wiki。
会尝试这样做，但我的英语并不完美。

El 星期二，2016 年 2 月 9 日，Vasilis Vlachoudis notifications@github.com
escribió：

触控板功能是什么意思？有一个“探测”功能可以
让您完全按照您找到 Z0 的方式进行操作。

不幸的是，wiki 有点落后（软的说法）。开发人员
在编写文档方面非常糟糕 :)
bCNC 正在大力开发，其新功能根本没有记录
。
例如，您发送的图片已经很旧了。在当前版本中，您还
可以在探测选项卡中获得“方向”信息。
但欢迎您提供帮助并直接将您的发现写在
Wiki 页面上。

TLO 是工具长度偏移，WCS 是工作坐标系（
CNC 中的标准术语）
策略是 bCNC 如何扩展或不扩展工具更改
命令。

  • 发送 M6 命令会将线路按原样发送到控制器。Grbl
    会错误地拒绝它。
  • 忽略 M6 命令将完全跳过 M6，并且不会将其发送
    到控制器。或多或少其他发件人在做什么
  • 手动换刀 (WCS) bCNC 会将 M6 命令扩展为换刀
    循环，最后将重新调整 WCS 以匹配
    刀具的新偏移量。它具有在控制器重置之间持续存在的优点
    ，但是 WCS 将始终反映安装在
    主轴上的工具，而不是工件。
  • 手动换刀 (TLO) bCNC 将像以前一样扩展 M6，而
    不是设置 WCS 将设置 Grbl 的 TLO 变量以匹配
    您进行校准的工具与新工具之间的偏移差异
    。这是在大型机器上工作的标准方法，WCS
    反映的是安装的零件而不是工具。但是，您需要有
    一个经过校准的“探针”工具，它可以始终为您提供相同的参考。TLO
    将在控制器复位时丢失。

—
直接回复此电子邮件或在 GitHub
#231（评论）上查看。
工具更改设置 #231

我将信息添加到 WIKI 工具更改页面的底部。

弗雷德·拉普兰特，WA1DLZ

在 2016/02/09 10:34，lalo-uy 写道：

该线程需要以某种方式进行编辑并移至 wiki。
会尝试这样做，但我的英语并不完美。

El 星期二，2016 年 2 月 9 日，Vasilis Vlachoudis
notifications@github.com
escribió：

触控板功能是什么意思？有一个“探测”
功能可以
让您完全按照您找到 Z0 的方式进行操作。

不幸的是，wiki 有点落后（软的说法）。开发人员
在编写文档方面非常糟糕 :)
bCNC 正在大力开发，其新功能根本没有
记录
。
例如，您发送的图片已经很旧了。在当前版本中，您还
可以在探测选项卡中获得“方向”信息。
但欢迎您提供帮助并直接将您的发现写在
Wiki 页面上。

TLO 是工具长度偏移，WCS 是工作坐标系（
CNC 中的标准术语）
策略是 bCNC 如何扩展或不扩展工具更改
命令。

  • 发送 M6 命令会将线路按原样发送到控制器。Grbl
    会错误地拒绝它。
  • 忽略 M6 命令将完全跳过 M6，并且不会将其发送
    到控制器。或多或少其他发件人在做什么
  • 手动换刀 (WCS) bCNC 会将 M6 命令扩展为换刀
    循环，最后将重新调整 WCS 以匹配刀具的新
    偏移量
    。它具有在控制器重置之间持续存在的优点
    ，但是 WCS 将始终反映安装在
    主轴上的工具，而不是工件。
  • 手动换刀 (TLO) bCNC 将像以前一样扩展 M6，而
    不是设置 WCS 将设置 Grbl 的 TLO 变量以
    匹配您进行校准的工具与 新
    工具之间的偏移差异 。这是在大型机器上工作的标准方法，WCS 反映的是安装的零件而不是工具。但是，您需要 有 一个经过校准的“探针”工具，它可以始终为您提供相同的参考。 TLO 将在控制器复位时丢失。

—
直接回复此电子邮件或在 GitHub
#231（评论）上查看。

—
直接回复此电子邮件或在 GitHub
#231（评论）上查看。
工具更改设置 #231
作者

太感谢了！
