我如何为 Candle 创建 GCODE 代码？ #210

鬼

我必须使用哪种软件才能为 Candle 应用程序创建 GCODE 代码？
例如，我想将 GCODE 中的图像转换为 Candle。
提前致谢并向大家致以最诚挚的问候！！！！

艾希特-AXAR

@StefanosBand
你需要一个“CAD”软件来做你的设计和一个“CAM”软件来从 CAD 模型生成 CNC GCODE。
有各种软件。其中一些将它们组合在一个包中。
我个人使用“Vectric Aspire”。
“ArtCam”是另一个著名的木工软件。
参见：https ://www.shapeoko.com/wiki/index.php/CAM

鬼

亲爱的朋友 ASHIT-AXAR 我会寻找你推荐给我的软件。你知道这个软件是否可以为 Candle 程序创建一个兼容的 GCODE？因为我尝试过的一些软件会向 CNC 机器发送错误或不兼容的命令（我的是 CNC 3018 迷你 CNC 路由器/雕刻机）。再次非常感谢，并致以最诚挚的问候！Stefanos Konstantopoulos GREECE-CRETE 发送时间：2018 年 1 月 26 日星期五上午 8:19 发件人：ASHIT-AXAR <notifications@github.com> 收件人：Denvi/Candle <Candle@noreply.github.com> 抄送：StefanosBand <stefanos@ usa.com>，提及 <mention@noreply.github.com> 主题：回复：[Denvi/Candle] 如何为 Candle 创建 GCODE 代码？( #210) @StefanosBand 你需要一个“CAD”软件来做你的设计和一个“CAM”软件来从 CAD 模型生成 CNC GCODE。有各种软件。其中一些将它们组合在一个包中。我个人使用“Vectric Aspire”。“ArtCam”是最著名的软件。— 你收到这个是因为你被提到了。直接回复此电子邮件，在 GitHub 上查看它，或将线程静音。

艾希特-AXAR

Candle 是一个控制软件，通过串行端口将您的 gcode 文件发送到 GRBL 设备。
因此 Candle 从 gcode 程序中脱颖而出，它的内容。
您需要在 CAM 输出中找到 GRBL gcode 文件格式。

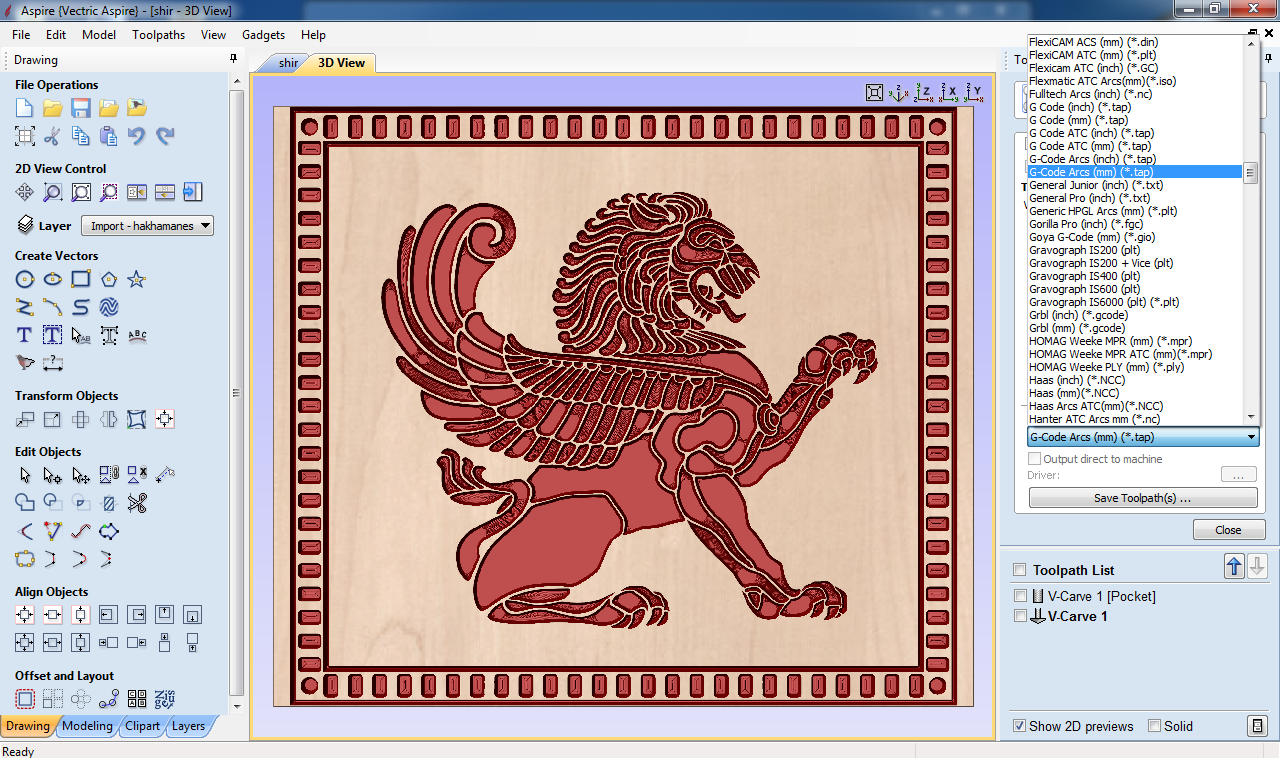

例如：列表中有一个 grbl 兼容的后处理器（.gcode 格式）。

鬼

好，我懂了。我会尝试同样的方法看看我得到了什么。非常非常感谢您的帮助！！！！Stefanos Konstantopoulos GREECE-CRETE 发送时间：2018 年 1 月 26 日星期五晚上 11:49 发件人：ASHIT-AXAR <notifications@github.com> 收件人：Denvi/Candle <Candle@noreply.github.com> 抄送：StefanosBand <stefanos@ usa.com>，提及 <mention@noreply.github.com> 主题：回复：[Denvi/Candle] 如何为 Candle 创建 GCODE 代码？( #210) Candle 是一个控制软件，通过串口将你的gcode 文件发送到GRBL 设备。因此 Candle 从 gcode 程序中脱颖而出，它的内容。您需要在 CAM 输出中找到 GRBL gcode 文件格式。例如：我正在为我的 grbl 使用突出显示的项目（gcode 格式）。— 你收到这个是因为你被提到了。直接回复此电子邮件，在 GitHub 上查看它，或将线程静音。

鬼

您好，亲爱的 ASHIT-AXAR 首先，非常感谢您的帮助！！！我尝试了 Aspire，除了缩放之外，一切都很好。我在 Corel Draw 中创建图像，并将文件输出为 *.svg，以 1:1000 的精度将其保存在像素中，但是当我将其上传到 Aspire 中时，路由结果中的比例与 Aspire 程序中的比例不同。正方形 100x100mm 示例： CorelDraw：正方形 100x100mm Aspire：正方形 100x100mm 布线结果 (CNC3018)：大约 10x10mm 我发现 Aspire 中的 720mm=180mm 布线结果。我做错了什么？？？路由机是 Ebay CNC3018 迷你路由机。许多问候，祝你有美好的一天！！！Stefanos Konstantopoulos GREECE-CRETE 发送时间：2018 年 1 月 26 日星期五 8 点：上午 19 点来自：ASHIT-AXAR <notifications@github.com> 收件人：Denvi/Candle <Candle@noreply.github.com> 抄送：StefanosBand <stefanos@usa.com>，提及 <mention@noreply.github.com> 主题: Re: [Denvi/Candle] 如何为 Candle 创建 GCODE 代码？(#210 ) @StefanosBand 你需要一个“CAD”软件来做你的设计和一个“CAM”软件来从 CAD 模型生成 CNC GCODE。有各种软件。其中一些将它们组合在一个包中。我个人使用“Vectric Aspire”。“ArtCam”是最著名的软件。— 你收到这个是因为你被提到了。直接回复此电子邮件，在 GitHub 上查看它，或将线程静音。

艾希特-AXAR

@StefanosBand
哦，大约有一个月我没有查看我的电子邮件（我唯一的电子邮件）?因此我没有通知这个线程。所以，我不知道你是否已经找到解决方案。
尝试将您的设计保存为 *.EPS 或 *.DXF
，如果两个设置都以毫米为单位，那么一切都应该没问题。

鬼

你好，亲爱的 Ashit Axar 好的，我会试试这个。非常非常感谢你！！！！Stefanos Konstantopoulos GREECE-CRETE 发送时间：2018 年 3 月 8 日星期四晚上 7:36 发件人：ASHIT-AXAR <notifications@github.com> 收件人：Denvi/Candle <Candle@noreply.github.com> 抄送：StefanosBand <stefanos@ usa.com>，提及 <mention@noreply.github.com> 主题：回复：[Denvi/Candle] 如何为 Candle 创建 GCODE 代码？( #210 ) @StefanosBand 哦，大约有一个月我没有查看我的电子邮件（我唯一的电子邮件）?. 所以，我不知道你已经找到了解决方案。尝试将您的设计保存为 *.EPS 或 *.DXF，如果两个设置都以毫米为单位，那么一切都应该没问题。— 你收到这个是因为你被提到了。直接回复此电子邮件，在 GitHub 上查看它，或将线程静音。

DEF7

如果您不想大惊小怪的 3D CAD/建模，我的程序 PixelCNC 非常适合从简单的 2D 图像输入生成各种刀具路径。它仍在积极开发中，可以作为公共 alpha 版本进行早期访问，但自 1 月份首次发布以来，我一直在定期发布更新。

幽灵关闭此完成 2018 年 10 月 8 日
