注释
所有者
您不需要在蚀刻步骤中重新对齐左角的钻头。 |
所有者
你成功了吗?我刚刚用 pcbgcode 制作了一个 pcb,一切都正确对齐。 |
作者
实际上没有,但我发现了问题。我必须在 EAGLE 中应用边框。但现在它在钻孔文件中进行铣削。并且还在蚀刻(铣削)文件中钻孔。对我来说太难了。我试图找到合适的教程,但找不到,而且标准不起作用。没有边界就不会“匹配”。对不起 |
所有者
你能把你的蚀刻和钻孔文件贴出来检查一下吗? |
所有者

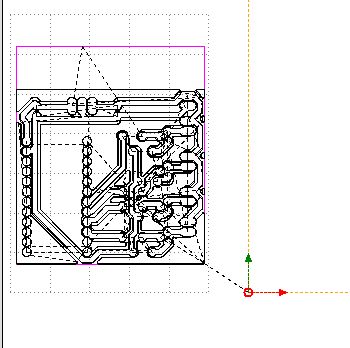

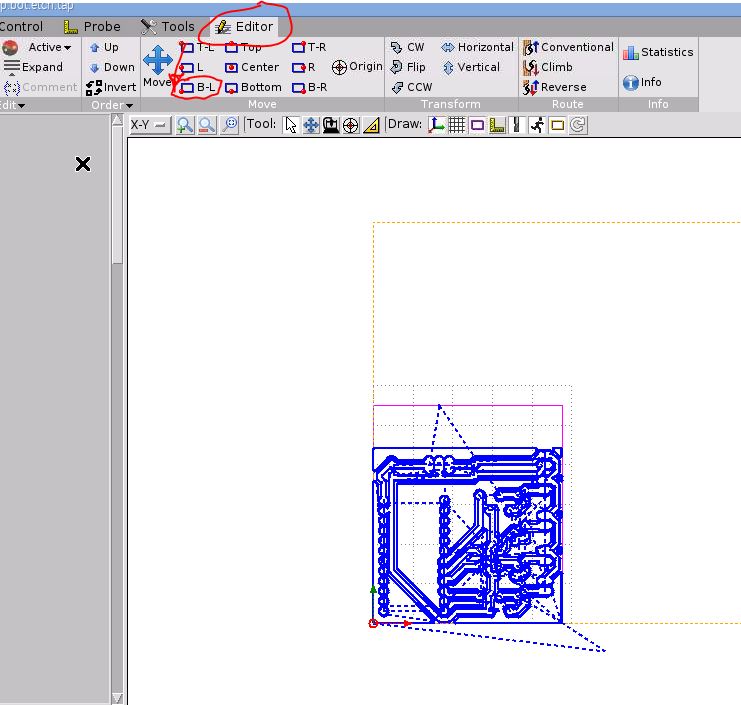

钻孔位置和蚀刻文件完美对齐。如果您打开 etc 文件,然后从 Editor-> Edit -> Import |
作者
所有者

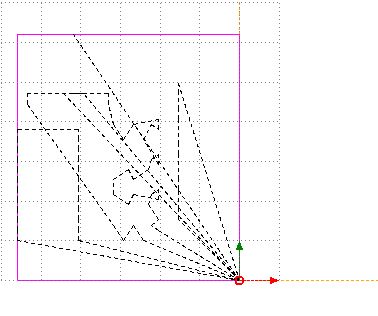

“洋红色”矩形显示启用的 gcode 的边距,而不是 pcb 的边框。所以蚀刻的必须比钻孔的大。您不应与左下角对齐。实际上你根本不应该移动 gcode。
或者,如果您想像现在一样移动它(根本不推荐)
附言。我不知道先蚀刻后钻孔哪个更好,反之亦然?确保切割应该是最后一个 |
所有者
@tommyken 你成功了吗?我正在关闭这个问题,如果你不成功请重新打开 |
您好,
我正在使用 cyclone、bcnc(在 rpi2 上)和 pcbgcode for eagle。
我使用 ULP 程序 pcbgcode 创建了钻孔和蚀刻 nc 文件。
在 BCNC 中,我首先进行了探测和自动调平(我在教程中找到了它)。在这一步之后,我打开并将钻孔文件对齐到左角。在我钻了 te 孔之后,我用探针和自动归零更换了钻头。作为最后一步,我采用与钻孔相同的方式制作蚀刻文件。但是当我铣削蚀刻文件时,钻孔与位置不匹配。它不仅仅是一毫米,而是大约 5 毫米。有人遇到过这个问题吗?
