你好@juanquy，
你能发布dxf文件吗？只需将其拖放到此处即可。
提示中有任何消息吗？

我今晚会做的。但在我有一个问题之前。
在打开和操作任何文件之前，我的 CNC 控制器必须在线吗？因为当它发生时
我的机器处于离线状态。

问候并感谢您的帮助
Juan C

2016 年 7 月 21 日，星期四，上午 12:45 Filippo notifications@github.com写道：

你好@juanquy https://github.com/juanquy，
你能把dxf文件贴出来吗？只需将其拖放到此处即可。
提示中有任何消息吗？

—
你收到这个是因为你被提到了。
直接回复此电子邮件，在 GitHub
#380（评论）上查看，
或将线程静音
https://github.com/notifications/unsubscribe-auth/ADIOct4vDcDdNcBtUwqNAr7UWp8vBvtoks5qXwd1gaJpZM4JRZ1h
。

您好：我正在尝试附加 .dxf，但收到此错误消息“不幸的是，我们不支持该文件类型。”
我会压缩它，然后再试一次。
控制台没有消息，程序只是冻结。

希望你能打开它。
问候
JC
dxfile.zip

谢谢@juanquy，我稍后会进行一些测试。无论如何，即使 bCNC 处于离线状态，您也可以打开和编辑文件。

至少在 Windows 中它可以工作。这需要一些时间（几分钟），但看起来不错：

如果您使用的是慢速硬件，则可能需要更长的时间。你能试着让它加载几分钟吗？

我稍后再试，也许是因为我的硬件不是那么快。感谢你

在 2016 年 7 月 22 日星期五凌晨 1:02 Filippo notifications@github.com写道：

至少在 Windows 中它可以工作。这需要一些时间（几分钟），但
看起来不错：

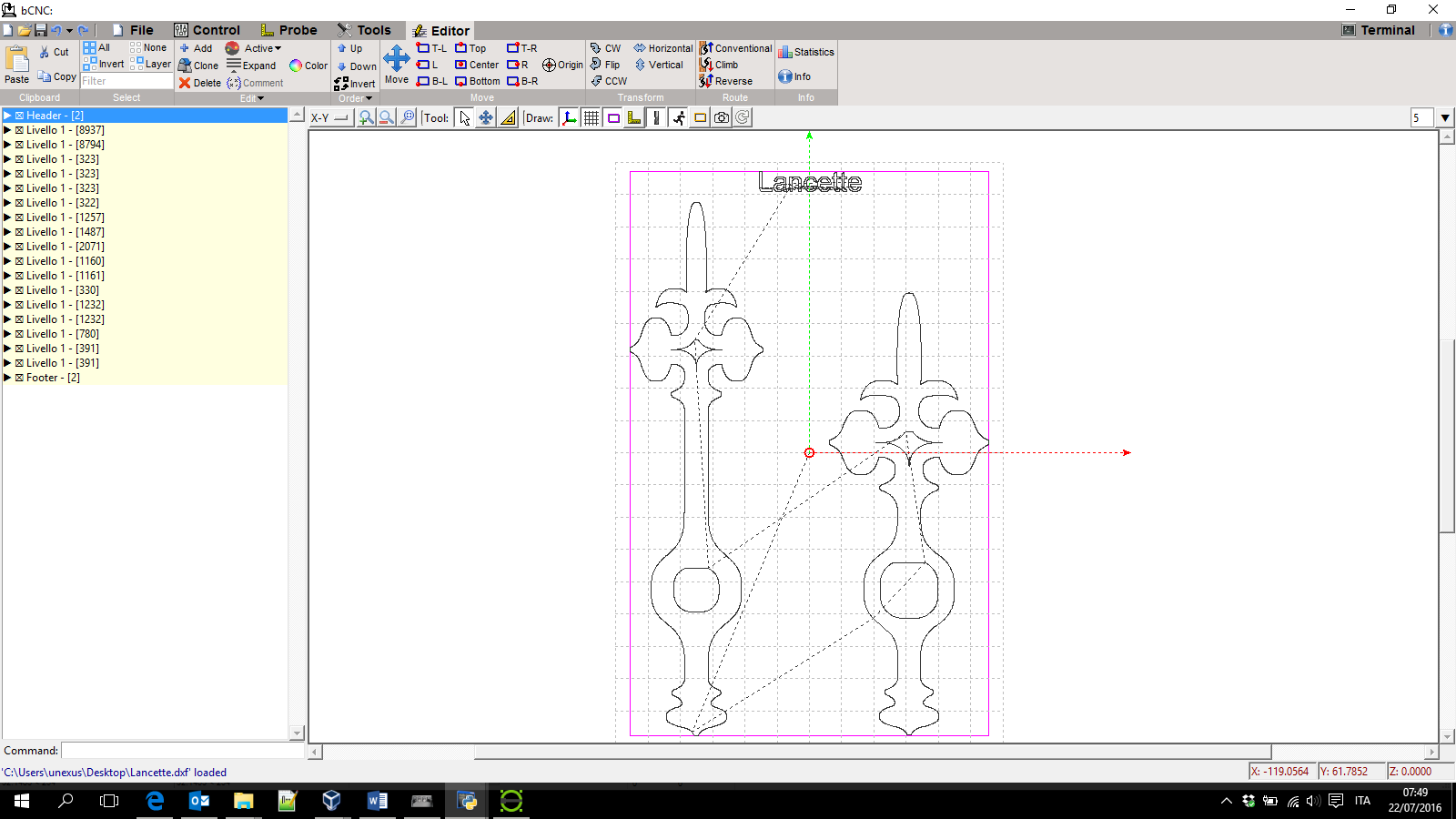

[图片：柳叶刀]
http://www.grbl.cc/wp-content/uploads/2023/02/01/bfcaa-1b9f9816-4fe1-11e6-8eee-a78224713ab9.png

如果您使用的是慢速硬件，则可能需要更长的时间。你能试着
让它加载几分钟吗？

—
你收到这个是因为你被提到了。
直接回复此电子邮件，在 GitHub
#380（评论）上查看，
或将线程静音
https://github.com/notifications/unsubscribe-auth/ADIOcg5FS9WptjT1peIiweEnwpzKlmC0ks5qYFzhgaJpZM4JRZ1h
。

同样，我让程序在 Ubuntu 12.04 64 位的 PPC G5 Quad 上运行，同样发生了，我将尝试打开一个不同的文件（stl 或 gcode）来查看。
我在这台计算机 (PPC) 上安装了 Inkscape，我可以打开/操作 dxf 文件。所以我不知道这里发生了什么。
问候
JC

问题是 bcnc 正在使用样条曲线到线段的自适应拆分，并且您的 dxf 需要很长时间。我会尝试优化它并简化算法

但是我认为这里有问题，因为程序冻结打开文件。也许我正在使用它。
Kernel Linux 4.4.0-31 PowerPC-smp ppc64 bit
它是一个多处理器内核。
计算机是 PowerMac Quad G5 (PPC) 2.5Ghz，RAM 是 2G。
这是足够的硬件来处理 CNC 操作。
我会在空闲时间继续研究这个问题。
问候并感谢您为 CNC 社区
JC所做的工作

如果您需要或只是为了测试，bCNC
Lancette.zip将文件保存为 ngc

谢谢你 ！

@effer 文件打开完美，还有一个问题，我如何声明/更改我的工作区的大小？

@juanquy
工具->机器->行程 x/y/z

; 机器在三个轴上的最大行程
这些值将定义主画布中的工作区（从按钮启用/禁用）

请注意：由于历史原因，即使您的主页开关位置位于下角/左角，值也总是从上角/右角引用。

此外，只有在归位过程完成后，视图才会正确显示。
此值不会与 grbl 设置同步，因此即使您的机器正常工作，您也需要进行调整。

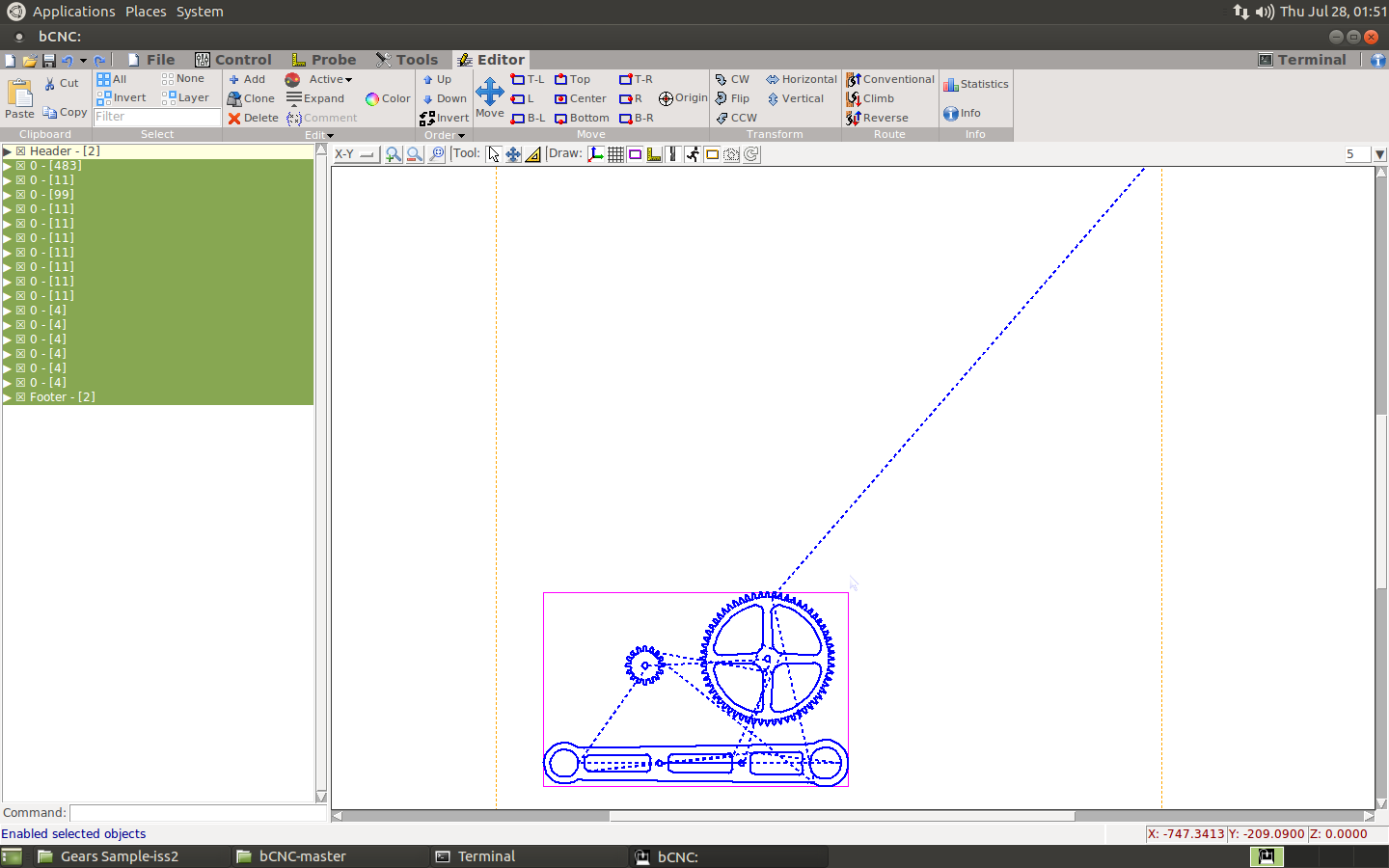

现在我将把这个文件发给你，我想让你们告诉我为什么我可以打开这个 dxf 而不是我之前发给你的那个。该软件只需一秒钟即可打开它。
这是 zip
Gear Sample.dxf.zip中的 dxf

我必须将 Sample.DXF 重命名为 Sample.dxf，因为当我尝试使用大写扩展名打开它时，bCNC 不会将其视为 dxf，实际上您无法在打开的文件窗口中找到它。在我重命名它之后，你可以看到文件并打开它。
另一个问题，我正在尝试做一些现场工作，但发生在我身上的第一件事是我禁用了 $H，因为我的 Shapeoko 2 中没有 Home 和限位开关，我有但我没有时间安装并接线。所以我通常
在工作区的左下角设置（重置为零）X=0、Y=0 和 X=0，并且我一直在毫无问题地这样做。
所以这是一种方法，我可以使用 bCNC 和返回零的命令在左下角设置我的零坐标？

它似乎只在特定文件的 Mac 版本上出现一些数值精度错误。调试会很好，但由于我没有 Mac，我会向您发送修改后的版本以转储大量调试消息以查明问题所在

Oki 可以做到这一点。

在 2016 年 8 月 2 日星期二上午 12:16 Vasilis Vlachoudis notifications@github.com
写道：

它似乎只在特定文件的 Mac 版本上出现一些数值精度错误。调试会很好，但由于
我没有 Mac，我会向您发送修改后的版本以转储大量
调试消息以查明问题所在

—
你收到这个是因为你被提到了。
直接回复此电子邮件，在 GitHub
#380（评论）上查看，
或将线程静音
https://github.com/notifications/unsubscribe-auth/ADIOcss_5zi4QEv_WdEajRKFwSTh5WMyks5qbtKvgaJpZM4JRZ1h
。

您需要我的电子邮件来向我发送文件吗？

是的，请。如果需要，请在“关于”框中给我发送一封私人电子邮件，说明我的地址。

没关系，我的电子邮件是juanquy@gmail.com

嗨，
我也有一个“程序冻结”的问题，但它似乎有不同的来源。如有任何意见、建议或想法，我将不胜感激。

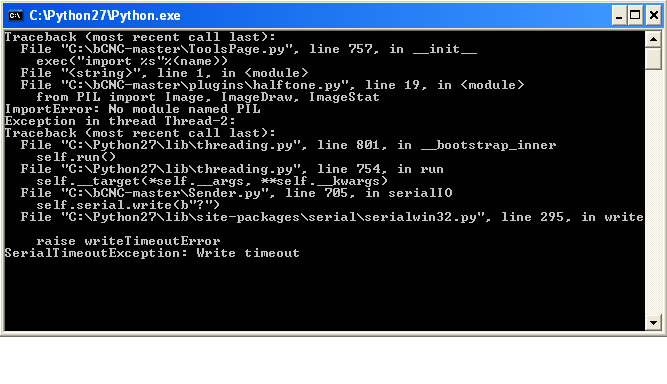

我有以下硬件：在 grbl shield 和中国克隆 arduino UNO 上运行 grbl 的自制 CNC。主轴为1.5kW三相，配套变频器。所有电缆均已屏蔽，屏蔽层接地。我在 32 位 winXP python 2.7 上运行 bcnc。问题是程序在运行过程中停止“冻结”。我无法确定原因，但它似乎与主轴有关（如果我只运行 gcode 而没有打开主轴，则不会出现问题）。请查看 error.png，因为它在 cmd 和 error.txt 中显示错误以获取更多详细信息。我不明白它在说什么。

问候，

杰格

错误.txt

你好@jgregorc,

我在停止我的机器后几次遇到过这个异常，从来没有在运行期间遇到过。相关部分是writeTimeoutException，它似乎指向 bCNC 和 grbl 之间的某些通信错误。
我有一些好处，也许是 6 个月前，提交改进了串行握手，但主要是在升级我的 pyserial 安装之后。与您的配置不同，我使用的是最新 pyserial 版本支持的 win7，对于 WinXp 最新版本是 2.7，请参见此处。您可以从 python 检查您的 pyserial 版本：

import serial
print serial.VERSION

也就是说，问题可能与主轴逆变器的一些电噪声有关。

• 如果所有电缆都被屏蔽（也包括 usb），请尝试仅将一侧接地并让另一侧不连接任何东西。
• 如果您使用 arduino I/O 向主轴驱动器发出命令，请尝试删除所有连接并使用外部命令启动和参考。稍后您可以使用继电器将 grbl 与逆变器电分离。
• 您可以尝试降低通信速度（grbl 和 bCNC）。
• 用更好的串行 IC 更换 arduino 克隆

最后但不是最后：

• 大多数逆变器都有一个参数（斩波频率/声音），您可以使用它来减少/改变电机的噪音。在大多数情况下，电机噪音越小意味着斩波器频率越高，电线上的噪音就越大。如果你能忍受它，试试看。

让我们知道。

你好@effer
谢谢您的建议。我会尝试它们并报告结果。

问候，
JG

我也有同样的问题

也许它与 pyserial 包中的一些错误有关，这些错误在重新连接时打印出一些垃圾，我已经用最新的 3.1 升级了操作系统提供的 pyserial …，它解决了大部分连接问题。

好的。所以我已经按照建议测试了第一个选项@effer.

• 我只将主轴电缆屏蔽层的一侧接地。我一直在运行 cnc（不同的工作）大约 5 个小时，只有一个“冻结”。所以有一些改进。
• 我还订购了新的原版 arduino uno。
• pyserial 升级需要等待一段时间（我需要购买新电脑）

无论如何，我仍然认为问题出在来自主轴的电噪声和 USB 上的低电压通信。也许我应该将 UNO+gshield 换成其他东西。任何想法（对于爱好机器）
问候，JG

我是 eShapeoko 的用户，我在机器的早期运行中遇到了一些问题，所以我重建了所有电气部件，使用：

电机屏蔽电缆，尽量只在一端连接屏蔽层，另一端悬空（根据一些文献，电机端必须悬空）
限位开关和所有接线的屏蔽电缆，如按钮Grbl重新设计
了所有接地电缆，并将它们重新组合在金属底盘上的两个连接中，
用 12V 电源为 Arduino 供电，而不依赖 5V USB，并使用一些铁氧体磁珠和两个电容，一个是电子电容，一个是陶瓷电容arduino 和步进屏蔽电源输入附近的 100pf（均为中国制造）。

在限位开关输入附近使用一些电容器来避免噪声。

现在我正在使用我的 CNC，在工作期间没有连接问题，我使用一个 1050W 功率的 Kress 单相主轴和一个 900W 的 shopvac 连接到控制器的同一电源插座，因为主轴和 shopvac 由两个 SSR 控制由 CNC Shield（protoneer 的中文版）驱动。

一般功率逆变器都屏蔽得很好，但是从逆变器到电机的电缆也必须屏蔽，因为逆变器产生的噪音可能非常高，检查电缆的布线并避免电源电缆长时间并联的主轴。

噪音是一头野兽，一些文献说使用金属（铁质）盒也可以屏蔽噪音的磁性成分，而铝制外壳屏蔽仅用于电气成分。

希望这对您的机器有所帮助。

问候

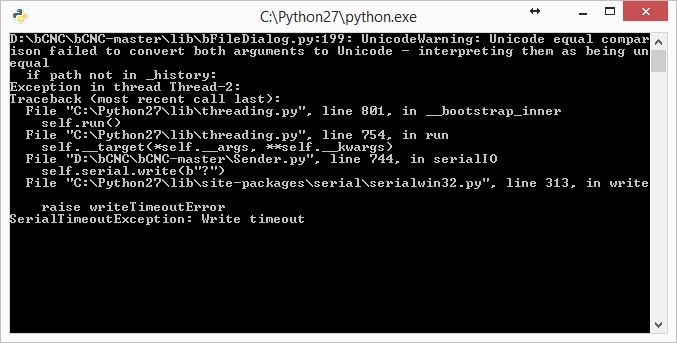

自从一周后（2 或 3 个 BCNC 版本返回）我遇到了冻结问题。
有时它发生在工作开始时，有时发生在工作中间。
如果发生这种情况，我会在 Python 窗口中看到 Write Timeout。

他又做了…

然后再次…

我的机器出现相同的行错误

我正在尝试较旧的 BCNC 版本（4 月）。
有时路由器停了一秒钟，但他完成了工作。

@Guenni75感谢指出。

@onekk 你能张贴一些你机器的电气解决方案的图片吗？
谢谢

是的，我可以张贴一些照片，但这并不难，

在接地和控制器板上输入附近的每个限位开关引脚之间放置一个 0.1 uF 或 0.33 uF 电容器。

这通常会改善限位开关输入的噪声抑制，也许其他解决方案更好，但这非常简单，可以将三个电容器的一端焊接在一起，另一端可以焊接到插头端子上在 borad 或插入螺丝端子。

这个简单的解决方案对我很有帮助，我做了一个快速的肮脏解决方案，焊接了一块装有电容器的面包板，针脚条就像我的电路板和机器接线之间的一种连接器。（Grbl 的 0.9 版更改了 Z 限位开关的引脚，如果我没记错的话）

对于其他电气解决方案，我使用了一些带螺丝端子的筒形连接器，并在两个端子中放置了电容器（一个 100 uF 电解电容器，一个 0.1 uF 聚酯纤维和一个 100 pf 陶瓷，遵循火腿无线电火腿中使用的技术）电缆穿过铁氧体磁珠。

对于接地连接，我只是将电缆尽可能短，并将 groupend 放在两个单独的包装中，用螺丝和槽垫圈连接到金属机箱（在我的情况下是旧的和非常重的 1990 年代 PC 机箱）。

我会尽快拍一些安排的照片，几天后我必须重新处理案例中的一些连接。

问候

这是照片，对不起质量，但我的手机不是最好的。

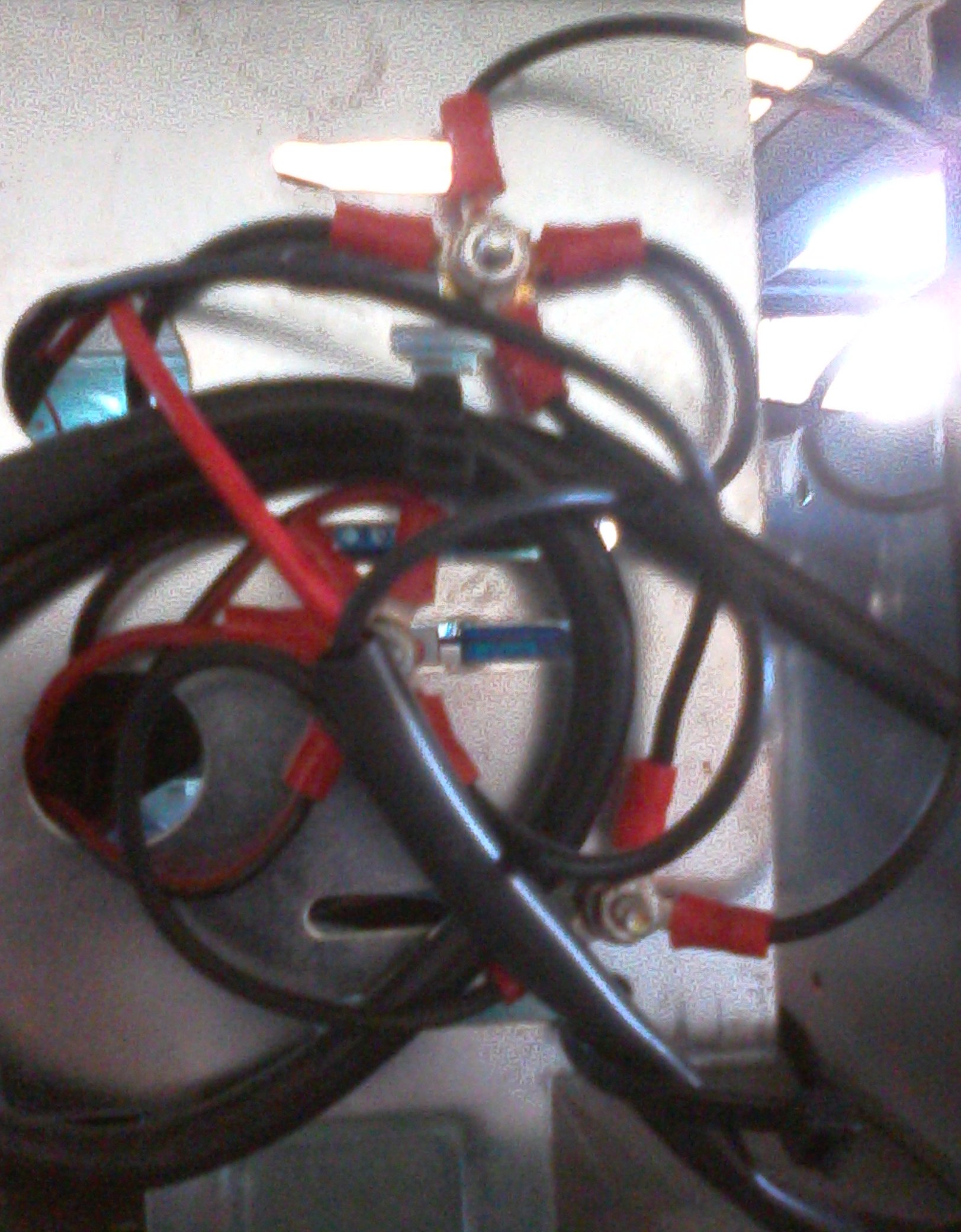

这些是接地连接，放置在每个接地点附近，我将屏蔽分组在一个点上，电源接地在另一个点上，其余的在第三个点上，连接是通过压接连接和 4ma 螺丝和生长垫圈以这种方式进行的：

机箱带有 4MA 螺纹，然后将螺钉穿过机箱并通过螺纹孔固定到位，然后将堆叠的压接连接放在螺钉上，最后放置一个垫圈和螺母以拧紧所有组件

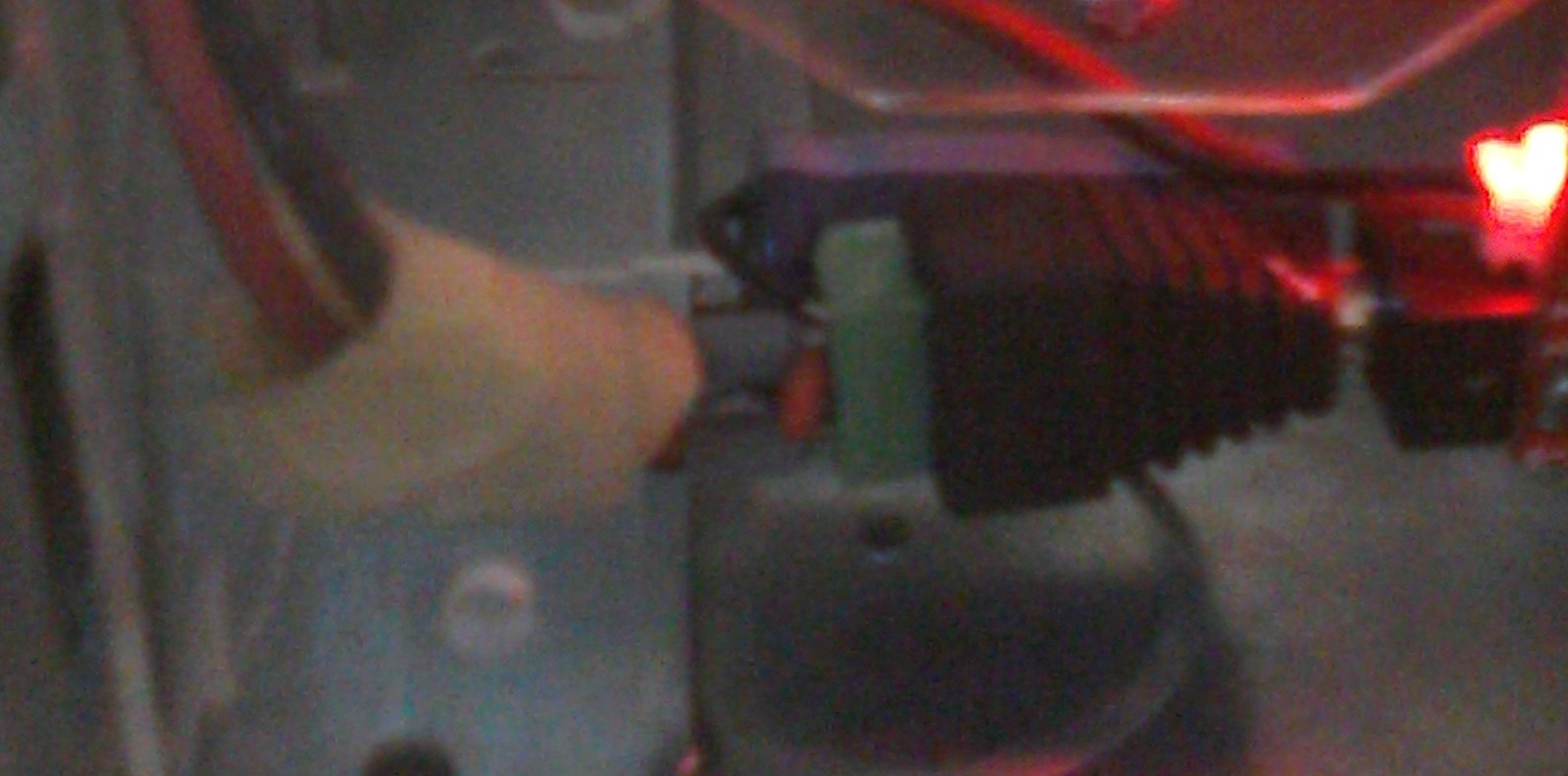

在电源连接中，小棕色电容器是陶瓷电容器，在电源连接器的另一侧你会看到电解电容器，用纸带包装的东西是铁氧体磁珠，（固定在连接附近）

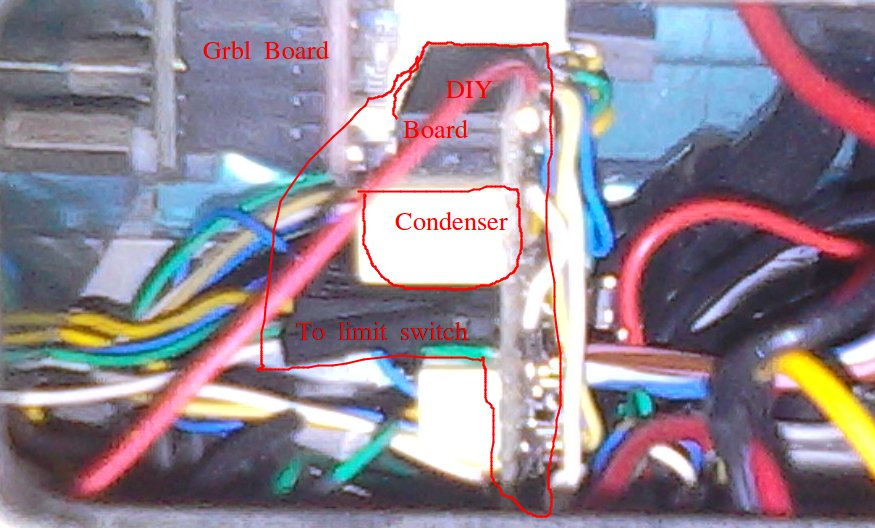

这是 diy 板，我试着给零件添加注释，左边是 arduino，上面是我用面包板制作的“grbl 屏蔽”，一个使用聚酯电容器的小适配器和一些非常靠近连接，Arduino 加上防护罩很高，因此以这种方式安装的电容器和限位开关连接器不会接触机箱底部，（在我的情况下，它们位于 HD 托架的左侧）

希望已经清楚了。

问候
