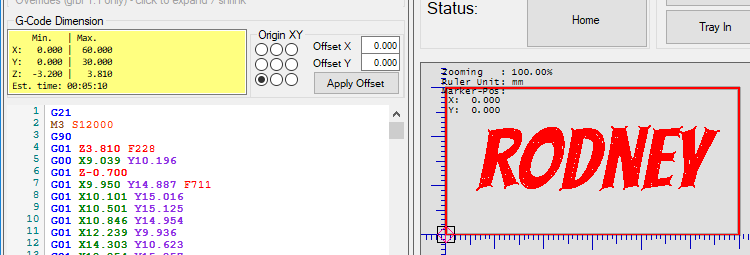

如果我导入你的文本文件，我得到一个 60 mm x 30 mm 的尺寸

@svenhb

谢谢你的回复

我怀疑我在step/mm中的设置是错误的，

他们目前每毫米 800.000 步

这个信息我不知道它是否真实因为我一直在阅读并且只是想

我打算做试验和错误调整，但真的很想知道事实。

上面这张图是用什么软件截的

最好的祝愿

罗德尼

画一个 10mm x 10mm 的正方形并测量你得到的东西。然后相应地缩放你的步长/mm。
代码：

G00 Z2.000
M3 S20000
G04 P3
(<Figure Id="1" >)
G00 X0.000 Y0.000
G01 Z-2.000 F400
G01 X0.000 Y10.000 F800 (cw 1)
G01 X10.000 Y10.000  (cw 2)
G01 X10.000 Y0.000  (cw 3)
G01 X0.000 Y0.000  (cw 4)
G00 Z2.000
(</Figure>)
M05
G0X0Y0 (Setup - GCode-Footer)
M30```

可能正确的设置是 ca。1400 步/毫米？
47 毫米 * 800 / 28 毫米

画一个 10mm x 10mm 的正方形并测量你得到的东西。然后相应地缩放你的步长/mm。
代码：

G00 Z2.000
M3 S20000
G04 P3
(<Figure Id="1" >)
G00 X0.000 Y0.000
G01 Z-2.000 F400
G01 X0.000 Y10.000 F800 (cw 1)
G01 X10.000 Y10.000  (cw 2)
G01 X10.000 Y0.000  (cw 3)
G01 X0.000 Y0.000  (cw 4)
G00 Z2.000
(</Figure>)
M05
G0X0Y0 (Setup - GCode-Footer)
M30```

您好我如何查看此代码

我不知道 – 所以我从未使用过 Candle…
只需将此 GCode 复制到文件并加载？

我不知道 – 所以我从未使用过 Candle…
只需将此 GCode 复制到文件并加载？

谢谢，我画了 100mm x 100 mm 的正方形，雕刻时它是 40mm x 40 mm

好的，这意味着您需要更多 (100/40) 步才能达到 100 毫米。
尝试设置 $100 = 2000 并再次绘制此正方形
